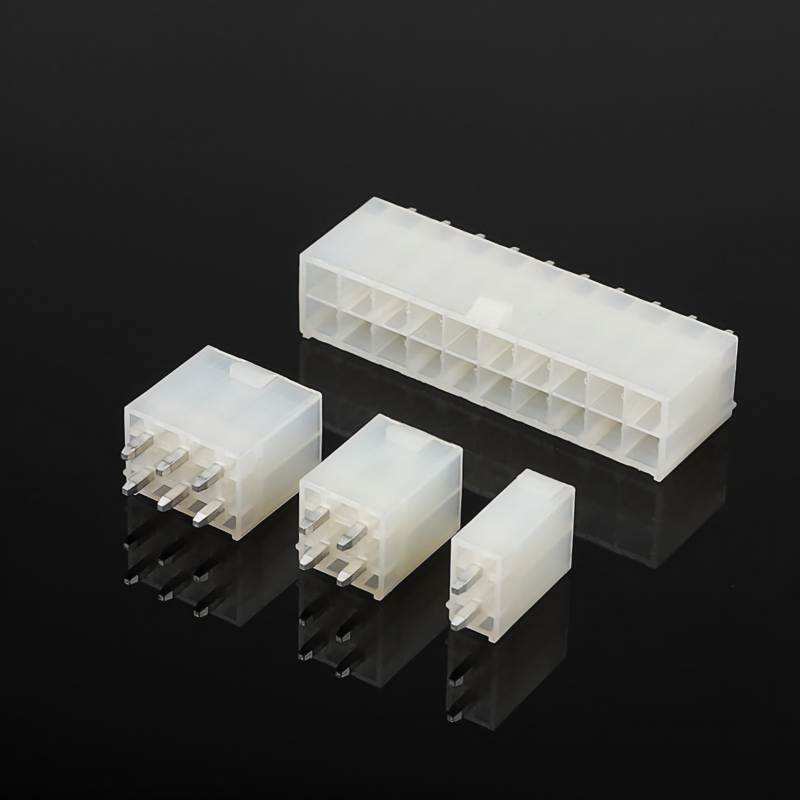

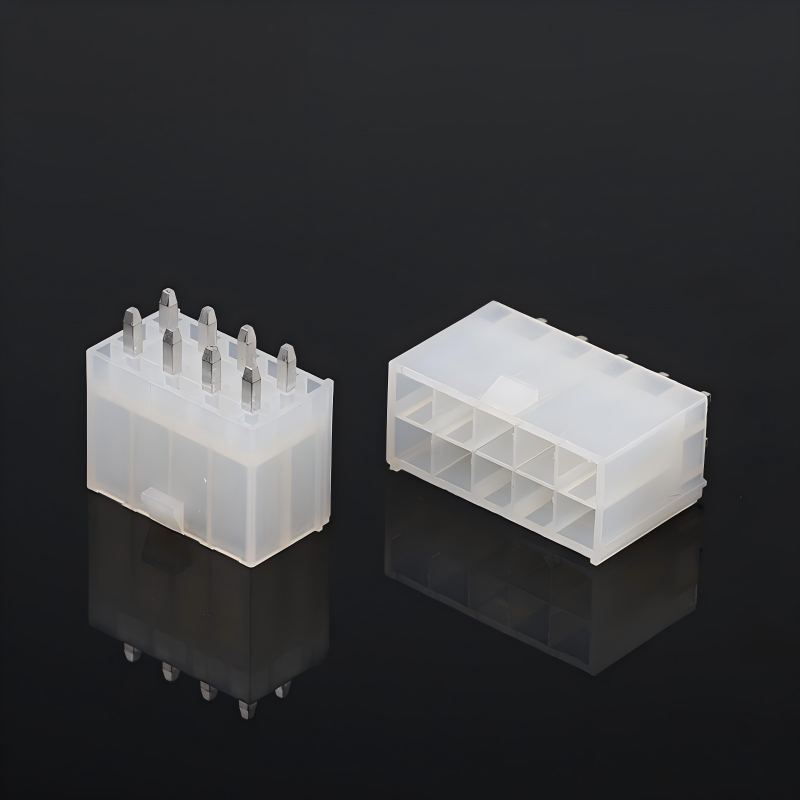

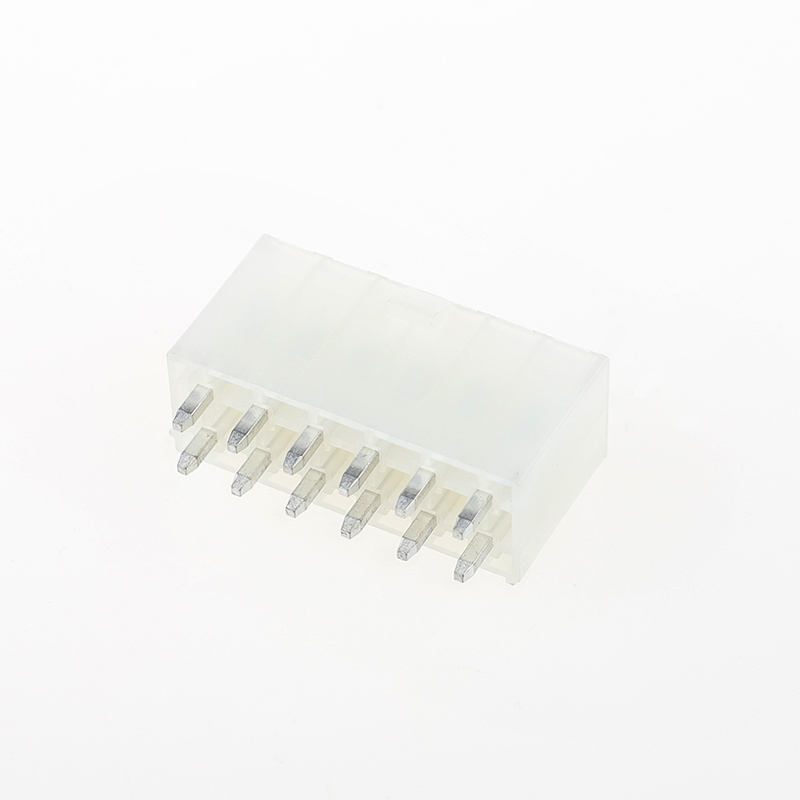

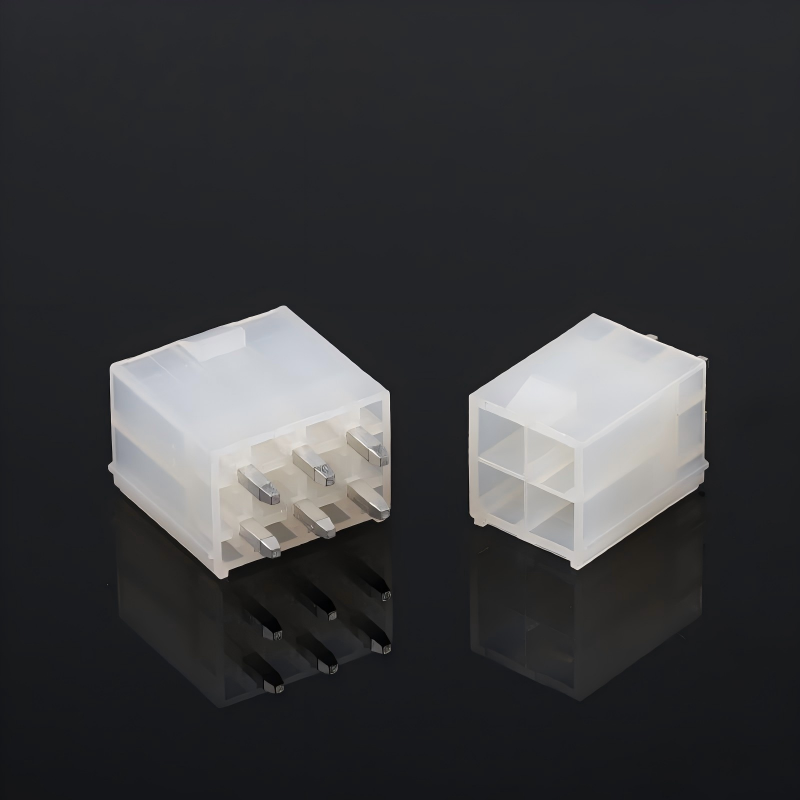

Conector de cable a placa de fila doble de pasador recto con hebilla vertical de 4,2 mm de paso 55557
Puntos destacados del producto
✅ Paso: 4,2 mm, fila doble, conector vertical de pasador recto de cable a placa
✅ Carcasa ignífuga UL94V-0, libre de halógenos para electrodomésticos industriales y domésticos
✅ Hebilla de bloqueo antivibración: previene desconexiones accidentales bajo golpes y vibraciones continuas (entorno industrial/vehicular hostil)
✅ Juego completo disponible: carcasa a juego + terminales de crimpado suministrados juntos
Especificaciones técnicas
| Artículo |
Detalles |
| Rendimiento eléctrico |
Corriente nominal: 5 A máx. por circuito
Tensión nominal: 250 V CA
Resistencia de contacto: ≤ 20 mΩ
Resistencia de aislamiento: ≥ 1000 MΩ
Tensión de resistencia: 1500 V CA durante 1 minuto |
| Rendimiento mecánico |
Paso: 4,2 mm
Disposición: fila doble, pasador recto vertical
Ciclos de acoplamiento: ≥ 100 veces
Retención: diseño de hebilla de bloqueo, anti-desacoplamiento bajo vibración
Fuerza de inserción/extracción: normal, sin desgaste excesivo |
| Material y chapado |
Carcasa: nailon, UL94V-0, libre de halógenos
Terminal de contacto: aleación de cobre
Chapado: chapado en estaño (chapado en Au opcional) |
| Ambiental |
Temperatura de funcionamiento: -40 ℃ ~ +105 ℃
Cumple con RoHS |
| Guía de soldadura |
Soldadura por reflujo: máx. 260 ℃, 10 s máx.
Soldadura manual: máx. 320 ℃ en 3 s |
Referencia cruzada / Reemplazo alternativo
Alternativa directa a marcas de conectores internacionales de renombre:
- JST: Serie XH
- Molex: Serie 55557
- TE (AMP): Serie vertical de doble fila de 4,2 mm equivalente
Características del producto
- Estructura de pasador recto vertical de doble fila con paso de 4,2 mm, huella compacta en PCB
- Hebilla de seguridad incorporada, anti-desenganche bajo vibración
- Aislante de nailon libre de halógenos UL94V-0
- Solución completa: carcasa + terminales, compra única
- Contacto estable chapado en estaño, baja resistencia de contacto
Ventajas del producto
- La hebilla de bloqueo antivibración resuelve el punto de dolor de desconexión accidental para equipos industriales y a bordo
- Alta retardancia de llama + libre de halógenos, cumple con estrictos estándares verdes y de seguridad
- Intercambiable con conectores Molex/JST/TE de 4,2 mm, fácil reemplazo directo sin rediseño de PCB
- Rendimiento eléctrico estable en un amplio rango de temperatura
- Suministro directo de fábrica, servicio personalizado flexible disponible
Aplicación
- Equipos de control industrial
- Electrodomésticos (refrigerador, lavadora, aire acondicionado)
- Electrónica auxiliar automotriz, módulos interiores de vehículos
- Fuente de alimentación y UPS
- Controladores de iluminación LED
- Instrumentos médicos y de medición
Método de embalaje
- Estándar: embalaje en bolsa antiestática
- Opcional: embalaje en caja de cartón blanca/neutra. Etiqueta de embalaje personalizada y códigos de barras disponibles bajo petición.
Método de pago
EXW, FOB, CIF, CPT, T/T, L/C disponibles
Tiempo de entrega
- Muestras: 3 días laborables
- Pedido masivo: 1-2 semanas
Certificado de fábrica y servicio personalizado
- Certificaciones: UL, RoHS, REACH, ISO9001
- MOQ: MOQ bajo para artículos estándar
- Política de muestras: Muestras gratuitas disponibles / Entrega rápida de muestras.Servicio personalizado: recuento de pines personalizado, grosor del chapado, ensamblaje de arnés de cables, embalaje y marcado especiales.
- Guía de selección del cliente
Confirmar el número de pines y la dirección de montaje de la PCB: pasador recto vertical
- Verificar la corriente de trabajo, el voltaje y el rango de temperatura
- Para escenarios de alta vibración: se debe usar la versión con hebilla para evitar la desconexión
- Requisito de material verde: seleccionar carcasa libre de halógenos + UL94V-0
- Verificación cruzada: sustituto directo de los conectores Molex 55557 / JST XH / TE equivalentes de 4,2 mm; verificar la asignación de pines antes del reemplazo
- Soldadura: seguir estrictamente el perfil de temperatura de reflujo para evitar que la carcasa se derrita
- Preguntas frecuentes
1. P: ¿Tienen catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.3. P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío.
4. P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
5. P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001. IQC, OQC, IPQC y QA representan el 10% de nuestro personal. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible enumerar todos los precios, y los precios cambian según los costos de los materiales y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente arneses de cables). Sobre el embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el paquete. Solo hay que señalar que esto incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
