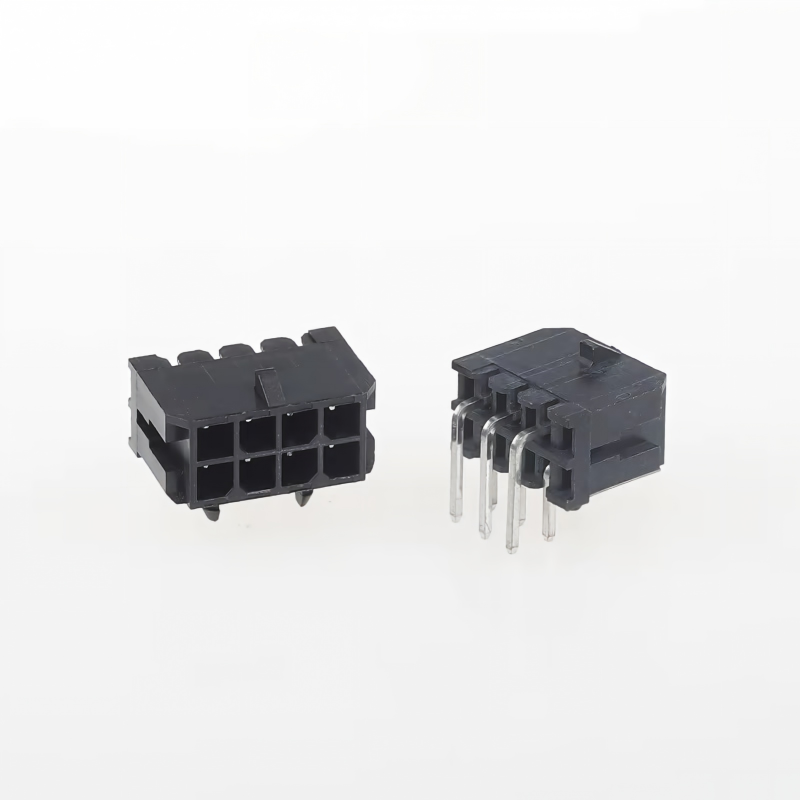

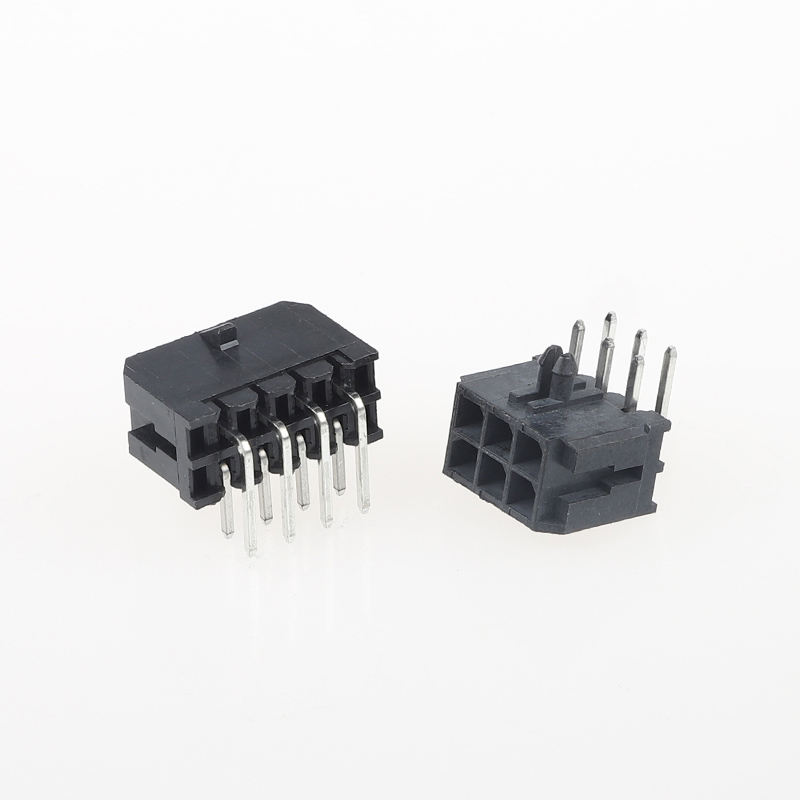

Conectores Eléctricos de Cable MX3.0 de Paso 3.0mm R/A SMD y Terminales Conector de Placa PCB
Puntos Destacados del Producto
- Clase de Ignifugidad de la Carcasa: UL94V-0, Libre de Halógenos, bajo humo tóxico para proyectos de electrodomésticos y aplicaciones industriales
- Bloqueo Positivo Antivibración: Diseño de cierre a presión reforzado para evitar desconexiones accidentales bajo vibración continua (crítico para entornos industriales y accesorios de vehículos)
- Sistema Completo: Suministro de juego completo, que incluye wafer R/A SMD, carcasa a juego y terminales de crimpado
- **Paso 3.0mm, Montaje en Superficie en Ángulo Recto, conexión cable-a-placa de una sola fila para transmisión de potencia y señal
- Conforme a RoHS y REACH
Especificaciones Técnicas
| Artículo |
Parámetro |
| Rendimiento Eléctrico |
| Corriente Nominal |
5A por pin |
| Voltaje Nominal |
250V AC/DC |
| Resistencia de Contacto |
≤20mΩ |
| Resistencia de Aislamiento |
≥1000MΩ |
| Voltaje de Soporte |
1000V AC, 1min |
| Rendimiento Mecánico |
| Ciclos de Acoplamiento |
≥300 veces |
| Retención de Desacoplamiento |
Estructura de bloqueo anticaída, soporta prueba de vibración |
| Calibre del Cable |
AWG#20 ~ AWG#28 |
| Paso |
3.0mm |
| Tipo de Montaje |
SMD en Ángulo Recto |
| Posiciones |

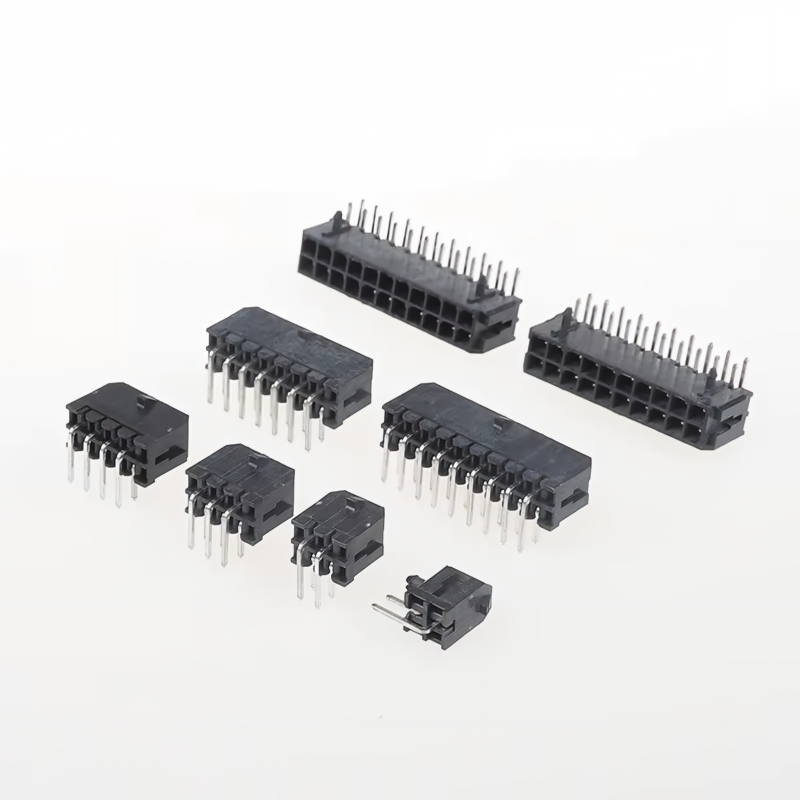

2P~24P personalizable |
| Material y Recubrimiento |
| Carcasa |
Nylon66, UL94V-0, Libre de Halógenos, Negro |
| Material del Terminal |
Bronce Fosforado |
| Recubrimiento |
Estañado (Estándar); Recubrimiento de oro opcional para señales de alta fiabilidad |
| Guía de Entorno y Soldadura |
| Temperatura de Operación |
-40℃ ~ +105℃ |
| Temperatura de Reflujo SMD |
Máx. 260℃, cumple con el estándar de soldadura IPC |
| Cumplimiento |
RoHS, REACH |
Referencia Cruzada / Reemplazo Alternativo
Nuestro conector MX3.0 R/A SMD es mecánicamente y eléctricamente intercambiable con la serie, un reemplazo directo para reducción de costos:
- Molex: Serie Micro-Fit 3.0 (series 43640 /43645 /43650)
- JST: Serie equivalente R/A SMD de paso 3.0mm cable-a-placa
- TE (AMP): Conector SMD en ángulo recto de paso 3.0mm equivalente
Nota: Verifique el número de pines y la huella de PCB antes de la producción en masa.
Ventajas del Producto
- Bloqueo Resistente a Vibraciones: El bloqueo positivo evita desconexiones accidentales en equipos en movimiento y vibratorios, resolviendo el riesgo de fallos en campo por conexiones sueltas.
- Carcasa Libre de Halógenos UL94-V0: Seguro para los requisitos de seguridad contra incendios en control industrial, electrodomésticos y accesorios automotrices.
- Suministro de BOM Completo: Compra integral: wafer SMD + carcasa + terminales de crimpado, sin complicaciones de abastecimiento con múltiples proveedores.
- Soldadura SMD Estable: Pie optimizado para SMT, buena soldabilidad, baja tasa de "tombstoning" durante el ensamblaje de PCB.
- Alternativa Rentable: Compatible pin a pin con marcas internacionales, reduciendo el costo de BOM sin comprometer la fiabilidad.
Aplicación
✅ Automatización industrial, control de servo, periféricos PLC
✅ Electrodomésticos: Aire acondicionado, lavadora, módulo de fuente de alimentación
✅ Electrónica auxiliar automotriz, arnés de iluminación y sensores de vehículos
✅ Transmisión de potencia y señal para robótica, equipos médicos, sistema de gestión de baterías
Método de Empaque
- Estándar: Empaque en bolsa antiestática
- Opcional: Empaque en caja de cartón blanca / neutra. Etiqueta de empaque personalizada y códigos de barras disponibles bajo pedido.
Método de Pago
EXW, FOB, CIF, CPT, T/T, L/C disponibles
Tiempo de Entrega
- Muestras: 3 días hábiles
- Pedido en masa: 1–2 semanas
Certificado de Fábrica y Servicio Personalizado
- Certificaciones: UL, RoHS, REACH, ISO9001
- MOQ: MOQ bajo para artículos estándar
- Política de Muestras: Muestras gratuitas disponibles / Entrega rápida de muestras. Servicio personalizado: Número de pines personalizado, grosor del recubrimiento, ensamblaje de arnés de cables, empaque y marcado especiales.Guía de Selección del Cliente
Confirmar el número de pines y el requisito de corriente: Recubrimiento de estaño para circuito de potencia; se recomienda recubrimiento de oro para señales de bajo nivel.
- Verificar la temperatura máxima de trabajo y el grado de vibración de su equipo; nuestro diseño de bloqueo es preferible para entornos de alta vibración.
- Huella de PCB: Utilice la huella de PCB proporcionada por nosotros para que coincida con nuestro wafer R/A SMD.
- Selección de cable: AWG#20~#28, que coincida con el rango de crimpado del terminal.
- Se recomienda encarecidamente la prueba previa a la muestra antes de la validación del proyecto en masa.
- Preguntas Frecuentes
1. P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días. 3. P: ¿Pueden proporcionar una muestra? ¿Son estas muestras gratuitas?
R: Sí, proporcionamos 5-10 piezas de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío.
4. P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
5. P: ¿Cómo enviar mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cajas de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001. IQC, OQC, IPQC y QA representan el 10% de nuestro personal. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible enumerar todos los precios, y los precios cambian según los costos de los materiales y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente arneses de cables). En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el paquete. Solo hay que señalar que esto incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
