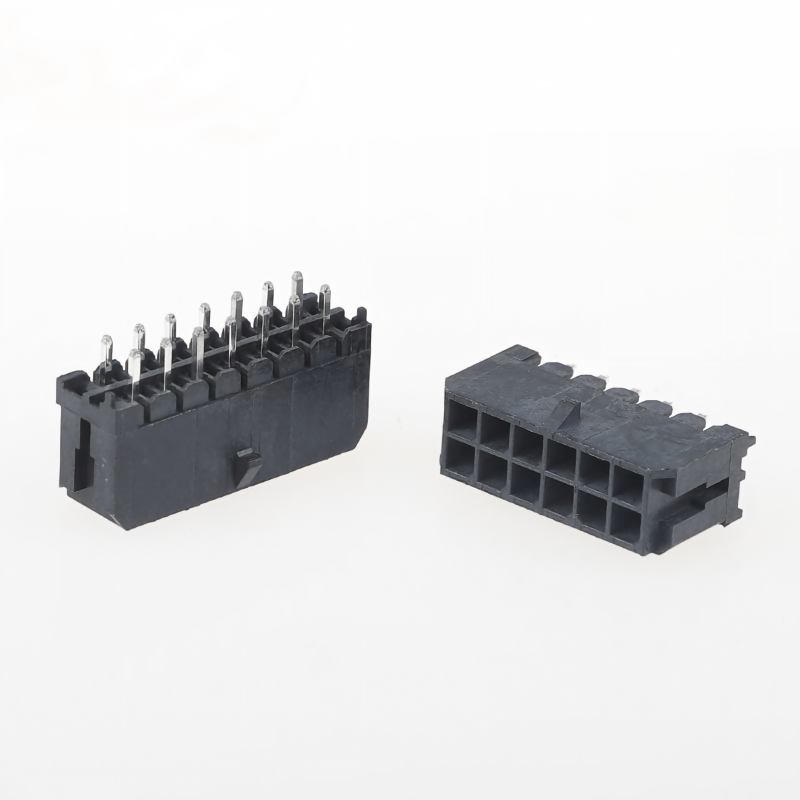

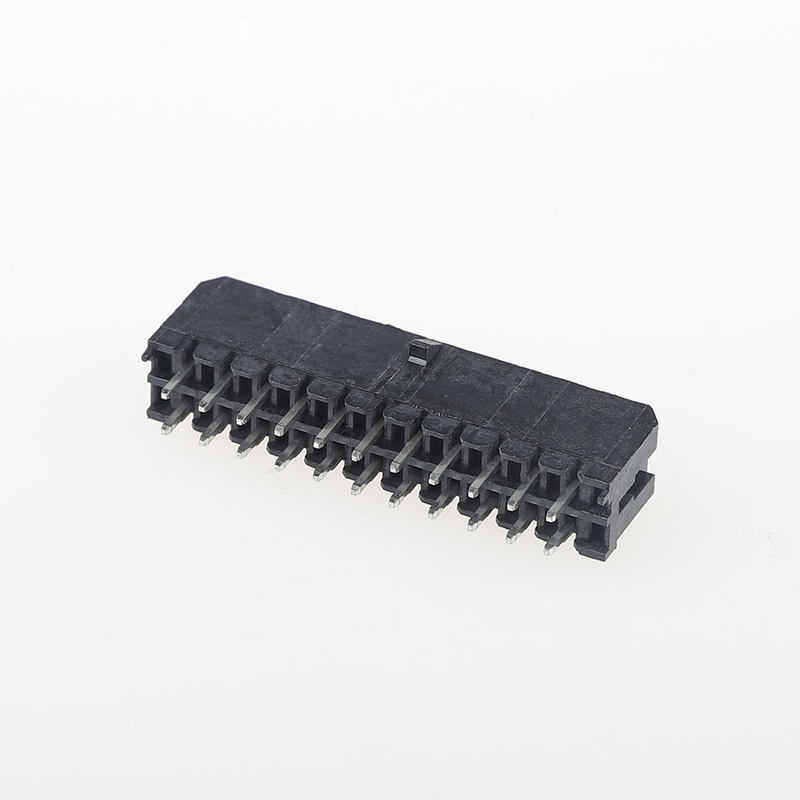

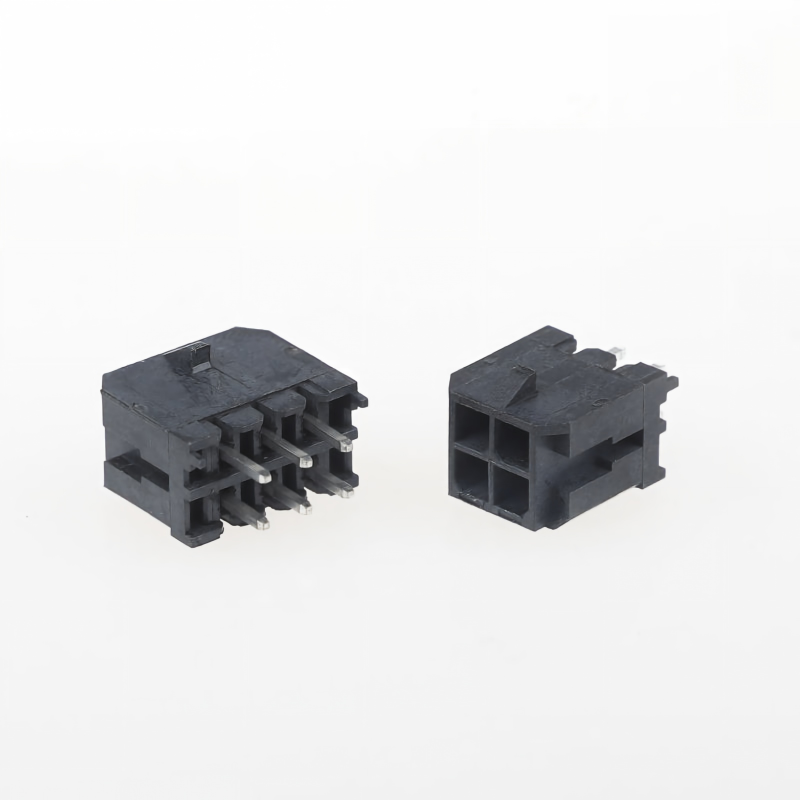

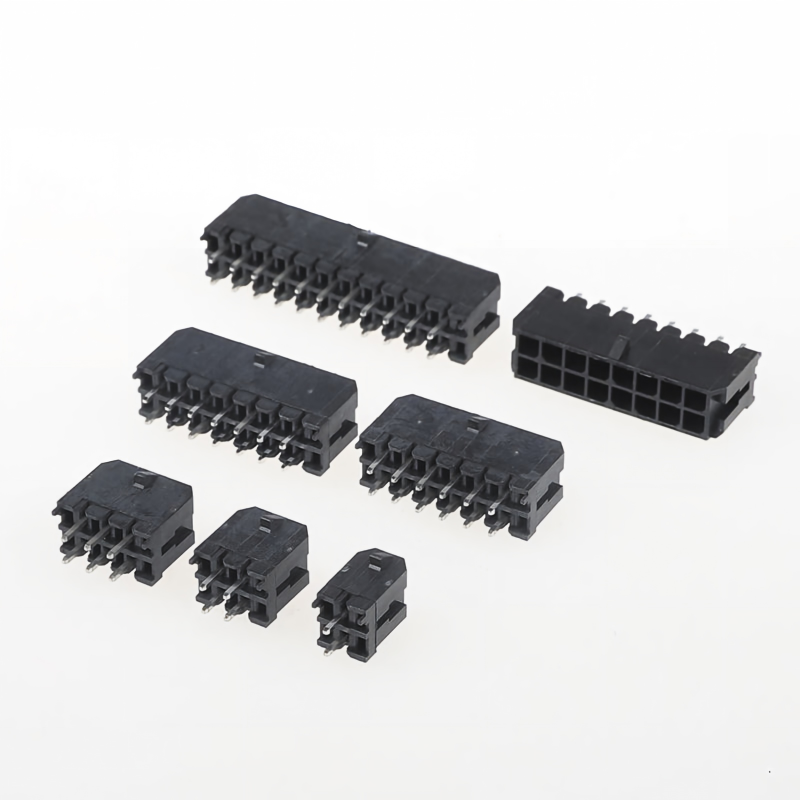

Conector MX de 3.0 mm de paso, doble fila, hebilla con pin recto, conector de cable a placa
Puntos destacados del producto
- Diseño de hebilla de bloqueo positivo: Antidesconexión, proporciona un clic audible y táctil después del acoplamiento completo, evita la caída del conector bajo vibración continua para aplicaciones industriales y de vehículos
- Material de la carcasa: Ignífugo UL94V-0, libre de halógenos, conforme a RoHS y REACH
- Suministro de juego completo: Se vende como un kit completo que incluye carcasa + terminales de crimpado, sin complicaciones de abastecimiento por separado
- Doble fila, paso de 3.0 mm, header de pin recto para montaje en placa, estructura polarizada anti-mal enchufado
- Amplio rango de temperatura, resistencia de contacto estable para transmisión de potencia y señal
Especificaciones técnicas
| Categoría |
Artículo |
Parámetro |
| Rendimiento eléctrico |
Corriente nominal |
10A máx. por pin |
| Voltaje nominal |
600V AC/DC |
| Resistencia de contacto |
≤10mΩ |
| Resistencia de aislamiento |
≥5000MΩ |
| Voltaje de resistencia |
1500V AC durante 1 minuto |
| Rendimiento mecánico |
Paso |
3.0 mm, doble fila |
| Ciclos de acoplamiento |
≥500 veces |
| Resistencia a la vibración |
10~2000Hz, sin desconexión ni desenganche |
| Estructura de bloqueo |
Hebilla de bloqueo positivo, polarizada |
| Material y chapado |
Carcasa |
Nylon66, UL94V-0, libre de halógenos |
| Material del terminal |
Aleación de cobre |
| Chapado |
Chapado en estaño (chapado en oro opcional) |
| Medio ambiente |
Temperatura de operación |
-40℃ ~ +105℃ |
| Cumplimiento |
RoHS 2.0, REACH |
| Guía de soldadura |
Método de soldadura |
Soldadura por ola para montaje en placa / soldadura manual |
| Temperatura y tiempo de soldadura |
260℃ máx., ≤5s |
| Rango de cable |
18~24AWG |
Referencia cruzada / Reemplazo alternativo
Reemplazo directo para series de conectores de fama mundial, misma huella y asignación de pines para ahorro en rediseño de PCB:
- Molex: Serie Micro-Fit 3.0: 43020,43025,43030,43045
- JST: Serie equivalente de cable a placa de doble fila de 3.0 mm de paso
- AMP(TE): Conector de alimentación de doble fila de 3.0 mm para cable a placa equivalente
Nota: Verifique el número de pines y las dimensiones mecánicas antes de la producción en masa. Muestras disponibles para validación completa.
Ventajas del producto
- Hebilla de bloqueo a prueba de vibraciones: Resuelve el punto débil de los ingenieros: desenganche accidental bajo vibración industrial/automotriz
- Plástico UL94V-0 y libre de halógenos, cumple con estrictos requisitos de seguridad contra incendios y medioambientales para electrodomésticos y control industrial
- Suministro de paquete de ensamblaje completo: carcasa + terminales juntos, simplifica la lista de materiales y la compra
- Terminal de aleación de cobre estable con chapado en estaño fiable, baja resistencia de contacto, larga vida útil
- Compatible directamente con Molex / JST / TE AMP, reduce el costo de rediseño de PCB
- Tiempo de entrega rápido para muestras y producción en masa, personalización flexible
Aplicación
✅ Equipos de automatización industrial, PLC, controlador servo
✅ Electrodomésticos: Aire acondicionado, calentador de agua, lavadora, fuente de alimentación
✅ Control interior de automóviles, conexión de señal y alimentación de gestión de baterías
✅ Módulo de potencia, controlador LED, equipos médicos, medidor inteligente
Método de embalaje
- Estándar: Embalaje en bolsa antiestática
- Opcional: Embalaje en caja de cartón blanca / neutra. Etiqueta de embalaje personalizada y códigos de barras disponibles bajo pedido.
Método de pago
EXW, FOB, CIF, CPT, T/T, L/C disponibles
Tiempo de entrega
- Muestras: 3 días hábiles
- Pedido en masa: 1–2 semanas
Certificado de fábrica y servicio personalizado
- Certificaciones: UL, RoHS, REACH, ISO9001
- MOQ: MOQ bajo para artículos estándar
- Política de muestras: Muestras gratuitas disponibles / Entrega rápida de muestras. Servicio personalizado: Número de pines personalizado, grosor del chapado, ensamblaje de arnés de cables, embalaje y marcado especiales.
Guía de selección del cliente
- Confirmar el número de pines requerido: 22P hasta 212P estándar; número de pines personalizado disponible
- Confirmar el calibre del cable y la corriente de trabajo máxima
- Entorno con vibración intensa: Se debe usar la versión con hebilla de bloqueo para evitar el desenganche
- Proyecto que requiere seguridad contra incendios: Confirmar versión UL94V0 + libre de halógenos
- Reemplazo entre marcas: Probar muestras primero para verificar el acoplamiento antes de la producción en masa
- Soldadura: Seguir el límite de temperatura de soldadura para montaje en placa para evitar la fusión de la carcasa de plástico
Preguntas frecuentes
1. P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí? R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
3. P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío
4. P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días
5. P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Usamos cartones de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001. IQC, OQC, IPQC y QA representan el 10% de nuestro personal. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible enumerar todos los precios, y los precios cambian según los costos de los materiales y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente arneses de cables). En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el paquete. Solo hay que señalar que esto incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
