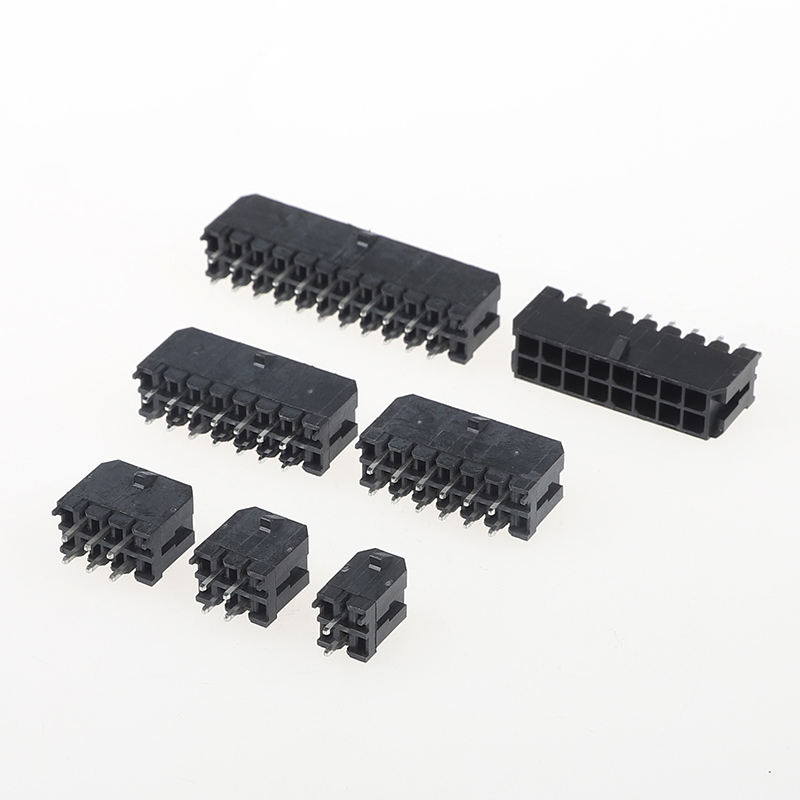

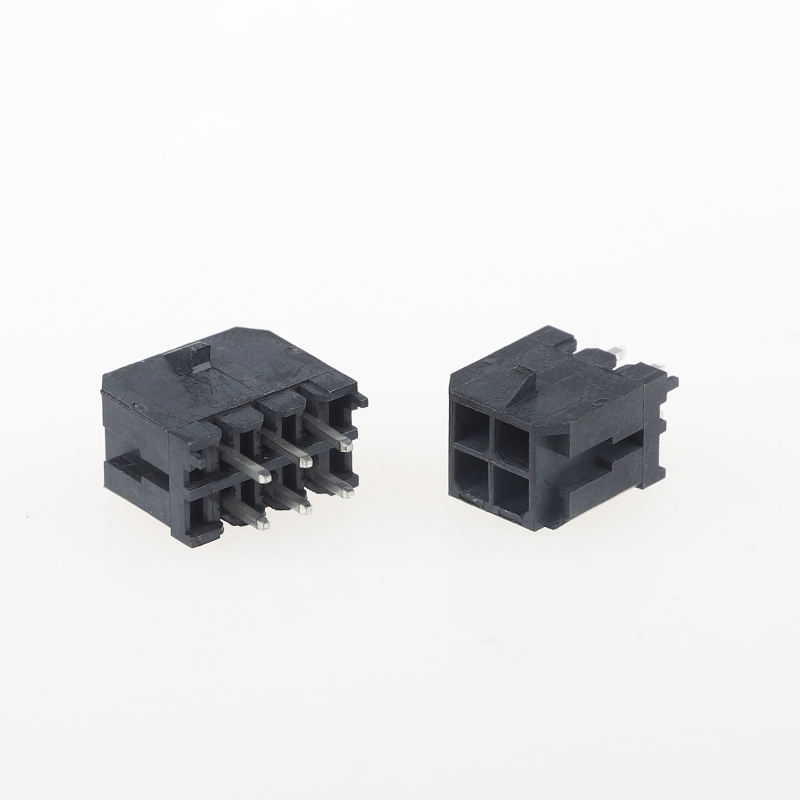

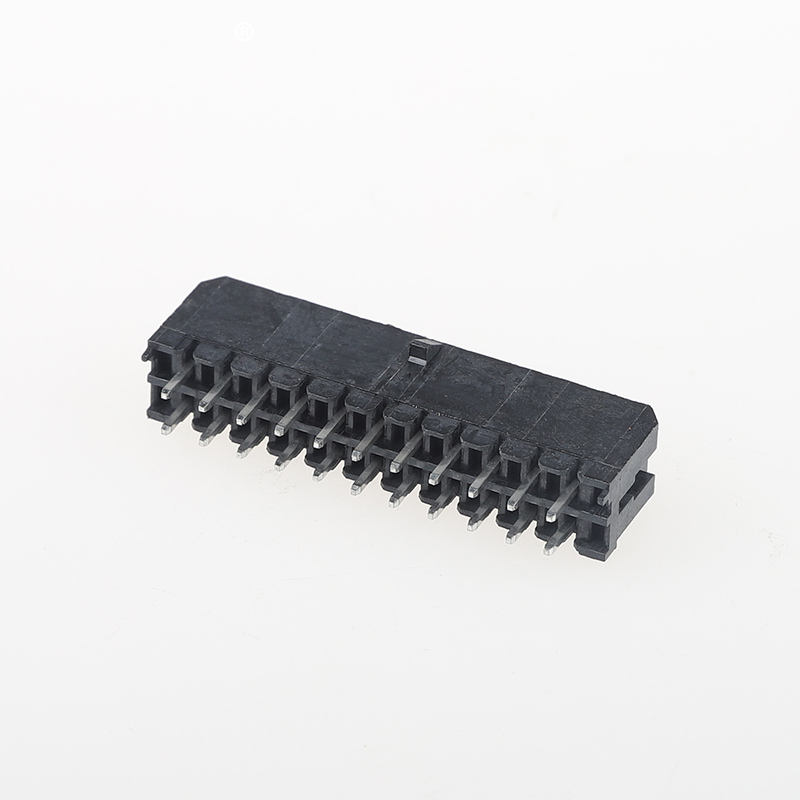

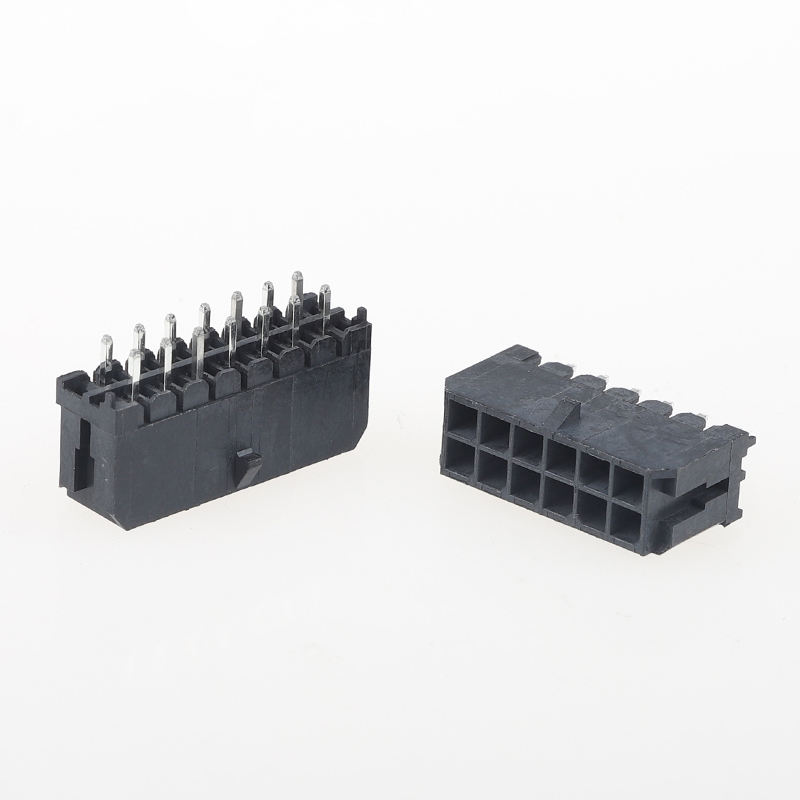

Conector de cabezal de pin recto con hebilla doble de metal MX3.0, paso de 3,0 mm, 180 grados, 43045, pequeño conector 5557, conectores de tornillo para PCB de alimentación
Puntos destacados del producto
- Carcasa ignífuga UL94V-0 y libre de halógenos; cumple con los requisitos de seguridad de electrodomésticos y aplicaciones industriales
- Diseño de hebilla de bloqueo de metal reforzado. Antidesconexión; evita desconexiones accidentales bajo vibraciones intensas en entornos industriales y automotrices hostiles
- Solución de sistema completa: carcasa a juego + terminales de crimpado disponibles, abastecimiento integral
- Cabezal de pin de doble fila con paso de 3,0 mm, orificio pasante recto de 180°, uso mixto de alimentación y señal
- Cumple con RoHS y REACH
Especificaciones técnicas
| Categoría |
Artículo |
Parámetro |
| Rendimiento eléctrico |
Tensión nominal |
600 V CA/CC |
| Corriente nominal |
Hasta 8,5 A por pin |
| Resistencia de contacto |
≤20 mΩ |
| Resistencia de aislamiento |
≥1000 MΩ |
| Tensión de resistencia |
1500 V CA, 1 min |
| Rendimiento mecánico |
Ciclos de acoplamiento/desacoplamiento |
Mínimo 30 ciclos |
| Fuerza de retención del terminal |
≥24,5 N |
| Antivibración |
Supera la prueba de vibración aleatoria industrial, sin apertura intermitente |
| Material y chapado |
Carcasa |
PA66, UL94V-0, libre de halógenos, negro |
| Material del pin/terminal |
Aleación de cobre |
| Chapado |
Chapado en estaño brillante (chapado en oro opcional para versión de alta fiabilidad) |
| Especificación ambiental |
Temperatura de funcionamiento |
-40°C ~ +125°C |
|
Temperatura de almacenamiento |
-45°C ~ +130°C |
| Guía de soldadura |
Soldadura por ola |
Pico 260°C, máx. 5 s |
| Soldadura manual |
350°C, ≤5 s por pin |
| Nota |
Evite la soldadura a alta temperatura repetida para evitar la deformación del plástico |
Referencia cruzada / Reemplazo alternativo
Reemplazo directo para la serie Molex Micro-Fit 3.0 43045. La carcasa y los terminales de acoplamiento compatibles coinciden con las series 43020 / 43030. También funciona como sustituto rentable de la serie 5557 en muchos proyectos de conexión de alimentación.
Los ingenieros pueden reutilizar la huella de PCB y las herramientas de arnés existentes, sin necesidad de rediseños importantes.
Ventajas del producto
- Pestillo metálico antivibración: Resuelve el punto débil del cliente de conectores que se sueltan bajo vibración en dispositivos de automatización/vehículos
- Plástico libre de halógenos UL94V-0, más seguro para electrodomésticos y control industrial
- Producción interna completa: cabezal de pin, carcasa, terminales de crimpado, cadena de suministro estable
- Plazo de entrega corto para muestras y producción en masa, personalización flexible del número de pines
- Inspección estricta al 100% antes del envío, baja tasa de fallos de contacto
Aplicación
✅ Automatización industrial, módulos de control de potencia y servo
✅ Electrodomésticos, fuentes de alimentación y unidades de carga
✅ Conexiones de alimentación y señal interiores de automóviles
✅ Equipos médicos, sistemas de telecomunicaciones y gestión de baterías
✅ Conexión de alimentación de cable a placa de PCB
Método de embalaje
- Estándar: embalaje en bolsa antiestática
- Opcional: embalaje en caja de cartón blanca/neutra. Etiqueta de embalaje personalizada y códigos de barras disponibles bajo petición.
Método de pago
EXW, FOB, CIF, CPT, T/T, L/C disponibles
Plazo de entrega
- Muestras: 3 días laborables
- Pedido en masa: 1–2 semanas
Certificado de fábrica y servicio personalizado
- Certificaciones: UL, RoHS, REACH, ISO9001
- MOQ: MOQ bajo para artículos estándar
- Política de muestras: Soporte de muestras gratuitas / Entrega rápida de muestras. Servicio personalizado: Número de pines personalizado, grosor del chapado, ensamblaje de arnés de cables, embalaje y marcado especiales.
Guía de selección del cliente
- Confirmar número de pines: 22P ~ 216P estándar en stock; contáctenos para circuitos más largos
- Reducción de corriente: Reducir la corriente nominal cuando se cargan varios pines juntos bajo alta temperatura ambiente
- Entorno de vibración: Se debe utilizar la versión con pestillo metálico para evitar desconexiones inesperadas
- Selección de material: UL94V0 libre de halógenos por defecto; especificar chapado en oro si se requiere un ciclo de acoplamiento largo
- Diseño de PCB: Siga la huella estándar 43045 para reemplazo directo; verifique el perfil de temperatura de soldadura antes de la producción en masa
Preguntas frecuentes
1. P: ¿Tienen catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí? R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
3. P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero debe pagar el costo de envío.
4. P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
5. P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001. IQC, OQC, IPQC y QA representan el 10% de nuestro personal. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible enumerar todos sus precios en una lista, y los precios cambian constantemente debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente arneses de cables). En cuanto al embalaje personalizado, no hay problema para que pongamos su logotipo u otra información en el paquete. Solo hay que señalar que esto incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
