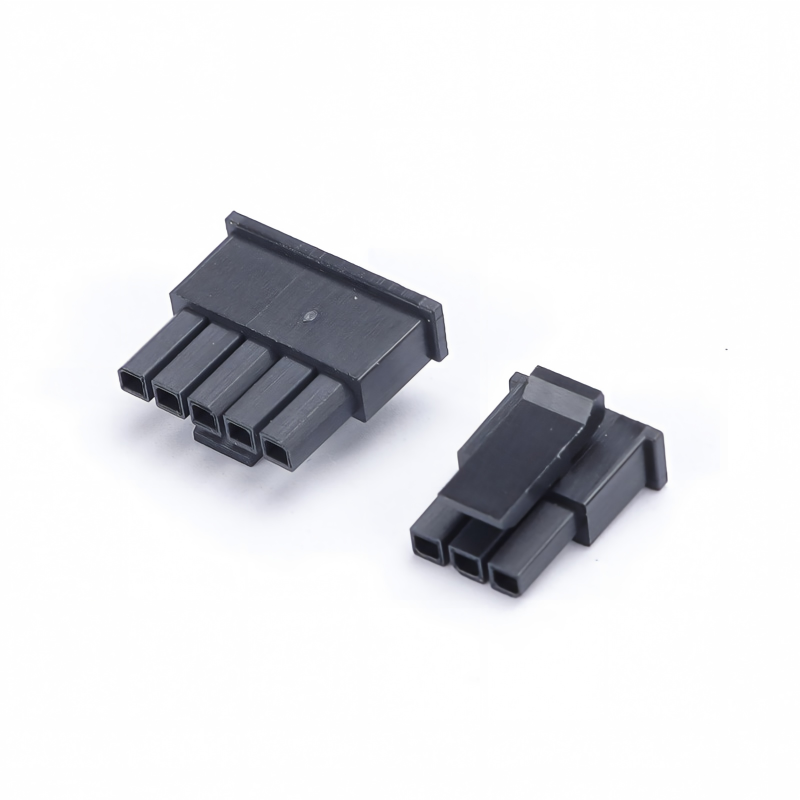

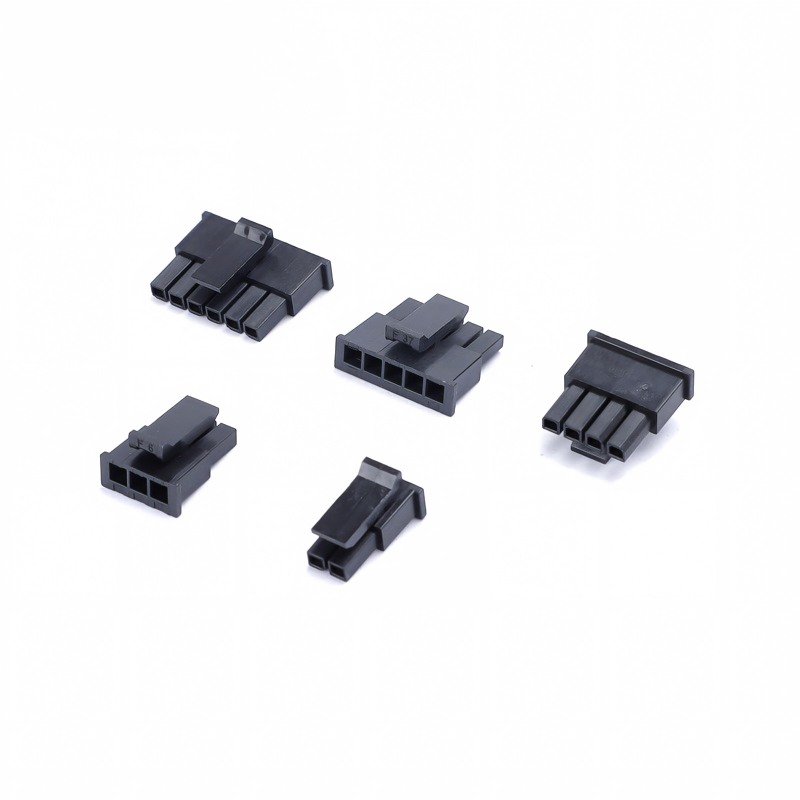

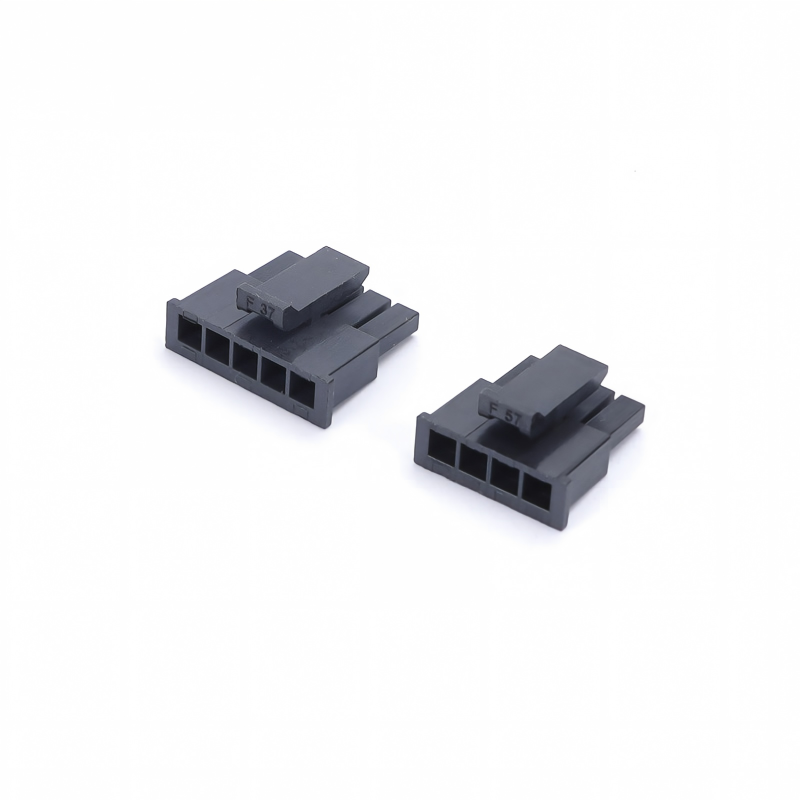

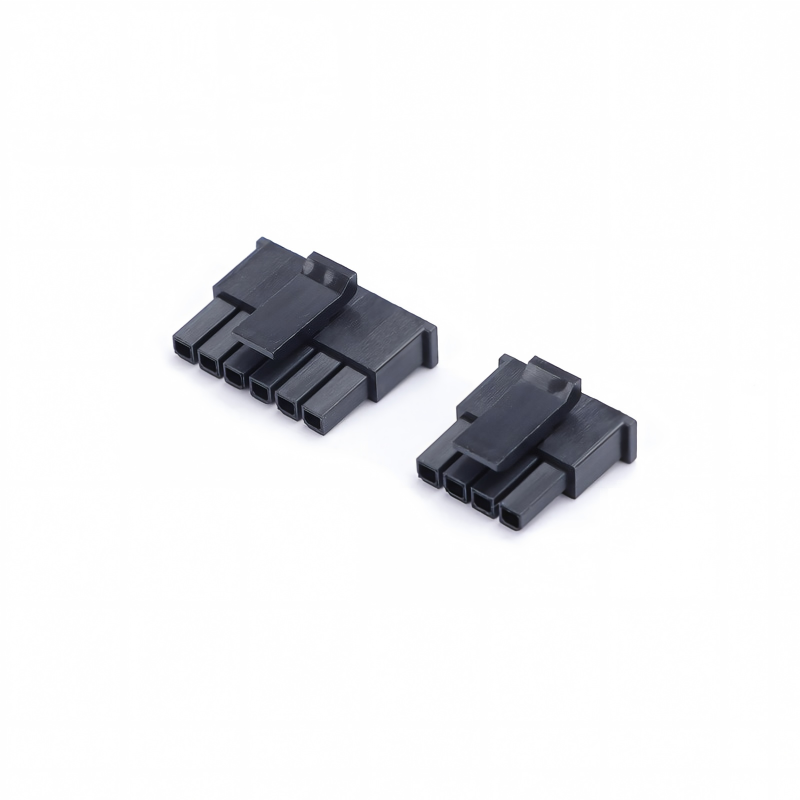

Conector de enchufe de alimentación macho de fila única con paso de 3,0 mm y hebilla de carcasa de goma 5557 para conectores de placa de circuito impreso
Puntos destacados del producto
- Paso: 3,0 mm, conector de alimentación macho de fila única, modelo 5557
- Carcasa: retardante de llama UL94V-0, libre de halógenos, cumple con los requisitos de seguridad de electrodomésticos y aparatos industriales
- Diseño de hebilla de carcasa de goma reforzada, antivibración, evita desconexiones accidentales bajo vibraciones industriales/automotrices severas
- Juego de soporte completo: carcasa a juego + terminales de crimpado disponibles
- Estructura compacta, transmisión de energía estable para conexión de cable a placa
Especificaciones técnicas
| Artículo |
Detalles |
| Rendimiento eléctrico |
Corriente nominal: 5A máx. por contacto
Voltaje nominal: 250V CA
Resistencia de aislamiento: ≥1000MΩ
Resistencia de contacto: < 20 mΩ
Voltaje de resistencia: 1500V CA/min |
| Rendimiento mecánico |
Paso: 3,0 mm
Número de posiciones: 2P~24P personalizable
Ciclos de acoplamiento: ≥500 veces
Fuerza de acoplamiento: Baja fuerza de inserción; bloqueo de hebilla para evitar desconexiones
Retención: Hebilla de carcasa mejorada contra vibraciones y caídas |
| Material y chapado |
Carcasa: UL94V-0, nailon libre de halógenos
Terminal: Aleación de cobre, chapado en estaño (chapado en oro opcional)
Hebilla: Bloqueo integrado de carcasa de goma |
| Especificación ambiental |
Temperatura de funcionamiento: -40℃ ~ +105℃
Cumple con entornos de vibración industrial y automotriz ligera |
| Guía de soldadura |
Temperatura de soldadura: 260℃ máx., soldadura por reflujo máx. 5s
Soldadura de PCB through-hole |
Referencia cruzada / Reemplazo alternativo
Reemplazo directo compatible con marcas de fama internacional:
- JST: Serie EH
- Molex: Serie 5557
- AMP/TE: conectores de alimentación de fila única de 3,0 mm equivalentes de cable a placa
Nota: El paso de los pines, la estructura de bloqueo y la huella son intercambiables para un reemplazo directo.
Ventajas del producto
- Bloqueo de hebilla de goma antivibración: resuelve el problema de desconexión accidental en equipos con vibración
- Carcasa UL94V-0 y libre de halógenos, más segura para productos eléctricos industriales y domésticos de alta temperatura
- Suministro completo: carcasa + terminales, abastecimiento integral
- Intercambiable con conectores JST/Molex/TE de 3,0 mm, fácil rediseño y sustitución de BOM
- Terminales de cobre estañados estables, baja resistencia de contacto, transmisión de energía fiable
Aplicación
Equipos de control industrial
Electrodomésticos (aire acondicionado, calentador de agua, módulo de fuente de alimentación)
Cableado interior de automoción de servicio ligero
Módulos de fuente de alimentación y UPS
Controlador LED
Equipos auxiliares médicos
Conexión de alimentación de cable a placa de PCB
Método de embalaje
- Estándar: embalaje en bolsa antiestática
- Opcional: embalaje en caja de cartón blanca/neutra. Etiqueta de embalaje personalizada y códigos de barras disponibles bajo petición.
Método de pago
EXW, FOB, CIF, CPT, T/T, L/C disponibles
Tiempo de entrega
- Muestras: 3 días laborables
- Pedido masivo: 1-2 semanas
Certificado de fábrica y servicio personalizado
- Certificaciones: UL, RoHS, REACH, ISO9001
- MOQ: MOQ bajo para artículos estándar
- Política de muestras: Muestras gratuitas disponibles / Entrega rápida de muestras. Servicio personalizado: Número de pines personalizado, grosor del chapado, ensamblaje de arnés de cables, embalaje especial y marcado.
Guía de selección del cliente
- Confirmar la posición del pin (2P~24P) y el requisito de corriente nominal
- Verificar la temperatura de funcionamiento y el nivel de vibración de su equipo; recomendar la versión de hebilla para escenarios de alta vibración
- Verificar la huella de la PCB al reemplazar piezas JST/Molex/TE
- Seleccionar el chapado de estaño/oro según los requisitos de corrosión y vida útil
- Confirmar el requisito de libre de halógenos y retardante de llama antes de finalizar la BOM
Preguntas frecuentes
1. P: ¿Tienen catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí? R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tardará entre 35 y 45 días.
3. P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos 5-10 unidades de muestras gratuitas de conectores para pruebas. Pero debe pagar el costo de envío.
4. P: ¿Qué pasa con su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
5. P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001. IQC, OQC, IPQC y QA representan el 10% de nuestro personal. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible enumerar todos los precios, y los precios cambian según los costos de los materiales y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente arneses de cables). En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el paquete. Solo hay que señalar que esto incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
