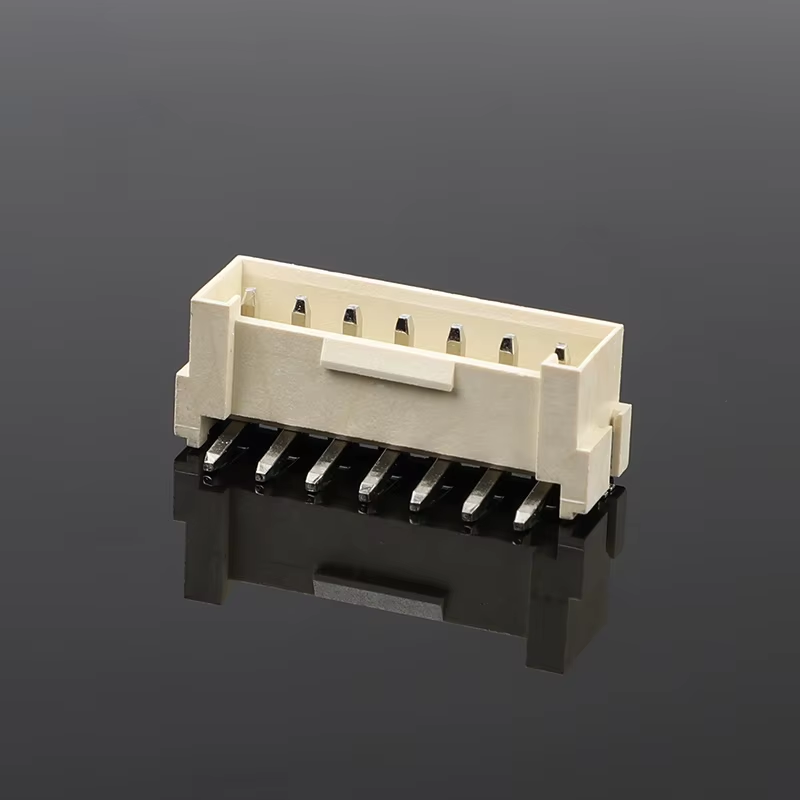

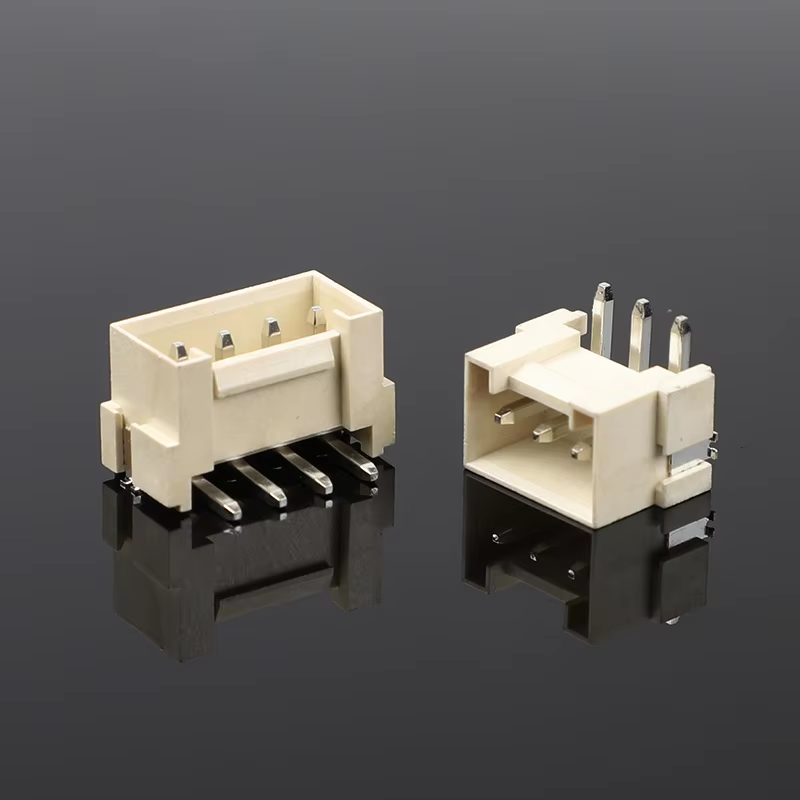

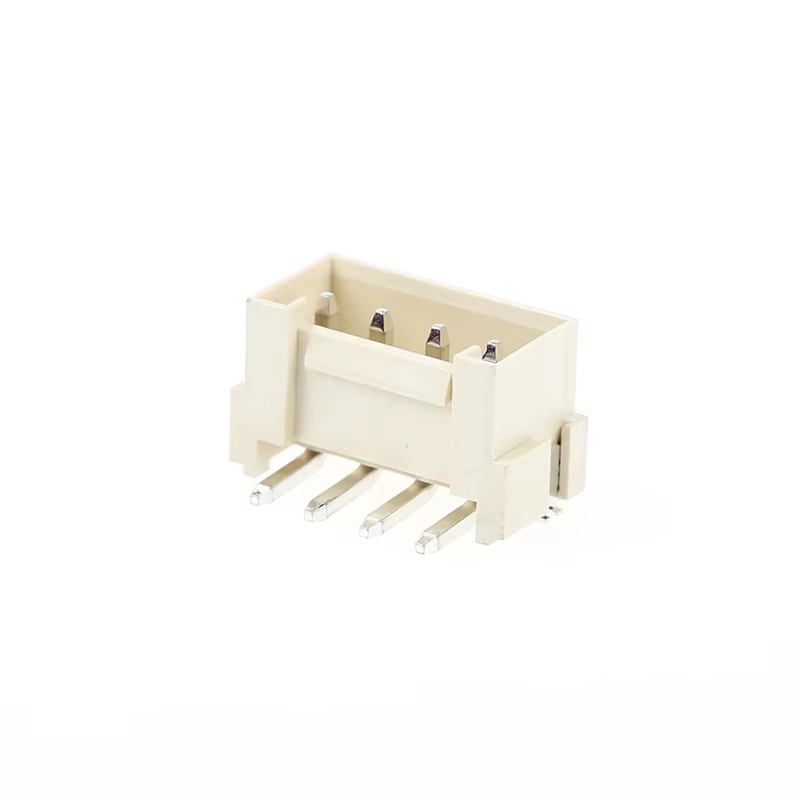

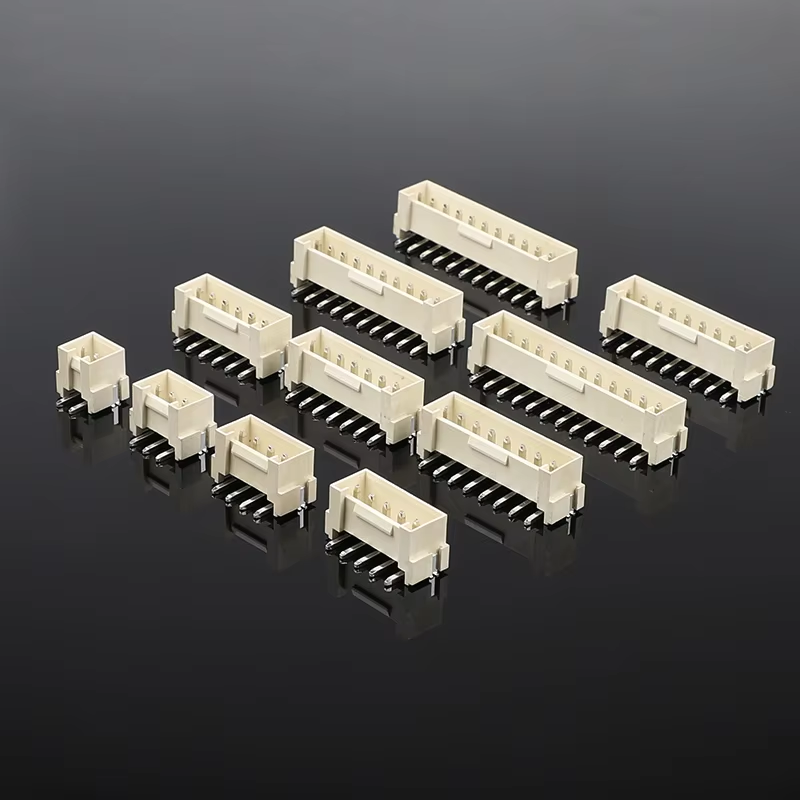

Conectores de doble fila de 4,2 mm de paso 5557/5569 con pasador de hebilla conector de placa horizontal conector de cable a placa
Puntos destacados del producto
- Paso: 4,2 mm, Doble fila, Tipo horizontal con pasador de hebilla, Cable a placa
- Carcasa ignífuga UL94V-0, libre de halógenos para uso en electrodomésticos y aplicaciones industriales
- Diseño de hebilla anticaída: previene desconexiones accidentales bajo vibraciones fuertes (entorno industrial y de vehículos)
- Juego de soporte completo: carcasa y terminales a juego disponibles
- Contacto eléctrico estable, fácil montaje y operación de crimpado
Especificaciones técnicas
| Artículo |
Detalles |
| Rendimiento eléctrico |
Corriente nominal: 9A máx. por circuito
Voltaje nominal: 250V CA
Resistencia de contacto: ≤10mΩ
Resistencia de aislamiento: ≥1000MΩ
Voltaje de resistencia: 1500V CA/min |
| Rendimiento mecánico |
Paso: 4,2 mm, Doble fila
Dirección de inserción: Enchufe horizontal
Ciclos de acoplamiento: ≥500 veces
Hebilla: Hebilla de bloqueo, anticaída bajo vibración |
| Material y chapado |
Carcasa: PBT UL94V-0, libre de halógenos
Terminal: Aleación de cobre
Chapado: Estañado (chapado en oro opcional) |
| Rendimiento ambiental |
Temperatura de funcionamiento: -40℃ ~ +105℃
Cumple con RoHS |
| Guía de soldadura |
Soldadura por reflujo: Máx. 260℃, 10s máx.
Soldadura por ola: Máx. 250℃ |
Referencia cruzada / Reemplazo alternativo
Alternativa compatible para series JST / Molex / TE AMP:
- JST: Serie EH de doble fila de 4,2 mm
- Molex: Serie 3901 de doble fila de 4,2 mm cable a placa
- TE AMP: Conectores cable a placa de doble fila de 4,2 mm de paso con hebilla
Nota: Verifique el número de pines y las dimensiones mecánicas antes del reemplazo directo.
Características del producto
- Hebilla de bloqueo integrada, eficaz anticaída contra vibraciones y golpes
- Carcasa PBT UL94V-0 libre de halógenos, alta resistencia a la llama
- Montaje horizontal en placa, ahorra espacio en PCB
- Carcasa y terminales de crimpado separados, montaje flexible del mazo de cables
- Terminales estañados estables, baja resistencia de contacto
Ventajas del producto
- Hebilla de bloqueo resistente a vibraciones, resuelve el riesgo de conexión suelta en entornos industriales/vehiculares hostiles
- Material de alta seguridad: UL94V0 + libre de halógenos, cumple con estrictos estándares para electrodomésticos e industriales
- Suministro completo: carcasa + terminales en stock, no es necesario buscar piezas por separado
- Control estricto de dimensiones, buena intercambiabilidad con marcas internacionales famosas
- Alternativa rentable sin sacrificar la fiabilidad
Aplicación
- Equipos de control industrial
- Electrodomésticos (refrigerador, lavadora, horno)
- Mazo de cables auxiliar automotriz
- Fuente de alimentación y UPS
- Módulos de controlador LED
- Equipos de instrumentación y medición
Método de embalaje
- Estándar: Embalaje en bolsa antiestática
- Opcional: Embalaje en caja de cartón blanca / neutra. Etiqueta de embalaje personalizada y códigos de barras disponibles bajo petición.
Método de pago
EXW, FOB, CIF, CPT, T/T, L/C disponibles
Tiempo de entrega
- Muestras: 3 días laborables
- Pedido masivo: 1-2 semanas
Certificado de fábrica y servicio personalizado
- Certificaciones: UL, RoHS, REACH, ISO9001
- MOQ: MOQ bajo para artículos estándar
- Política de muestras: Muestras gratuitas disponibles / Entrega rápida de muestras.Servicio personalizado: Número de pines personalizado, grosor del chapado, montaje de mazo de cables, embalaje especial y marcado.
- Guía de selección del cliente
Confirmar requisitos de pines y carga de corriente
- Verificar la temperatura de funcionamiento y el nivel de vibración de su equipo
- Comprobar la huella de la PCB (enchufe horizontal)
- Confirmar requisitos de material: libre de halógenos / clasificación de inflamabilidad
- Verificar con el número de pieza de la marca original para el reemplazo
- Solicitar muestras gratuitas para pre-prueba antes de la adopción del proyecto masivo
- Preguntas frecuentes
1. P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.3. P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío.
4. P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
5. P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente la norma ISO9001. IQC, OQC, IPQC y QA representan el 10% de nuestro personal. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible enumerar todos los precios, y los precios cambian según los costos de los materiales y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente mazos de cables). En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el paquete. Solo hay que señalar que esto incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
