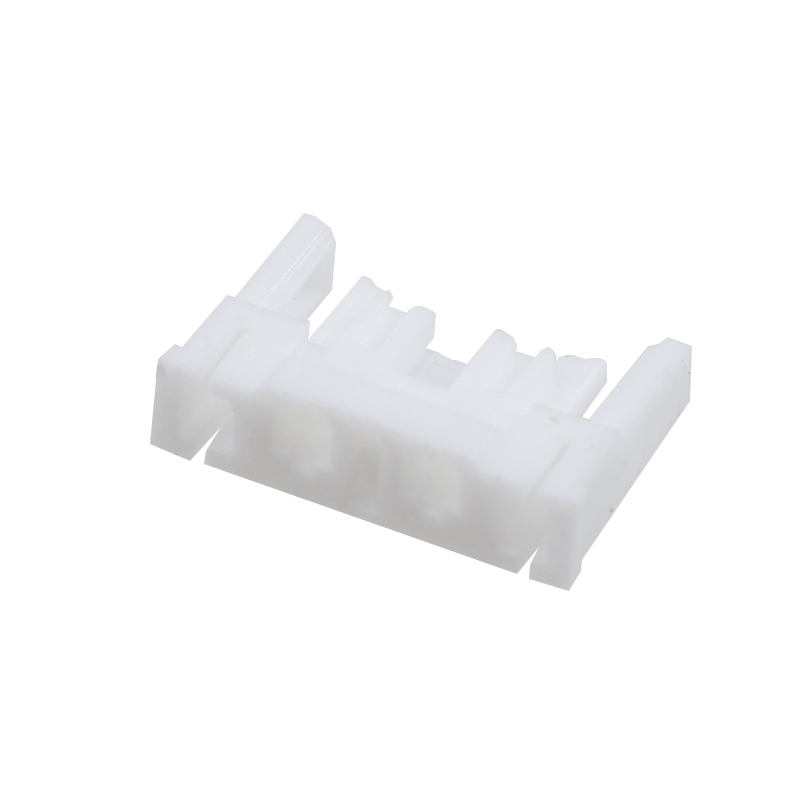

5034730200 Conector Conector de carcasa macho de paso de 3,70 mm Conector de cable a placa
Productos destacados
- Paso: 3,70 mm, carcasa macho, interconexión de cable a placa
- Material de la carcasa: Retardante de llama UL94V-0, libre de halógenos; Seguro para aplicaciones industriales y de electrodomésticos.
- Diseño de pestillo de bloqueo reforzado: conexión estable y antidesconexión bajo vibración continua en entornos industriales y de vehículos hostiles

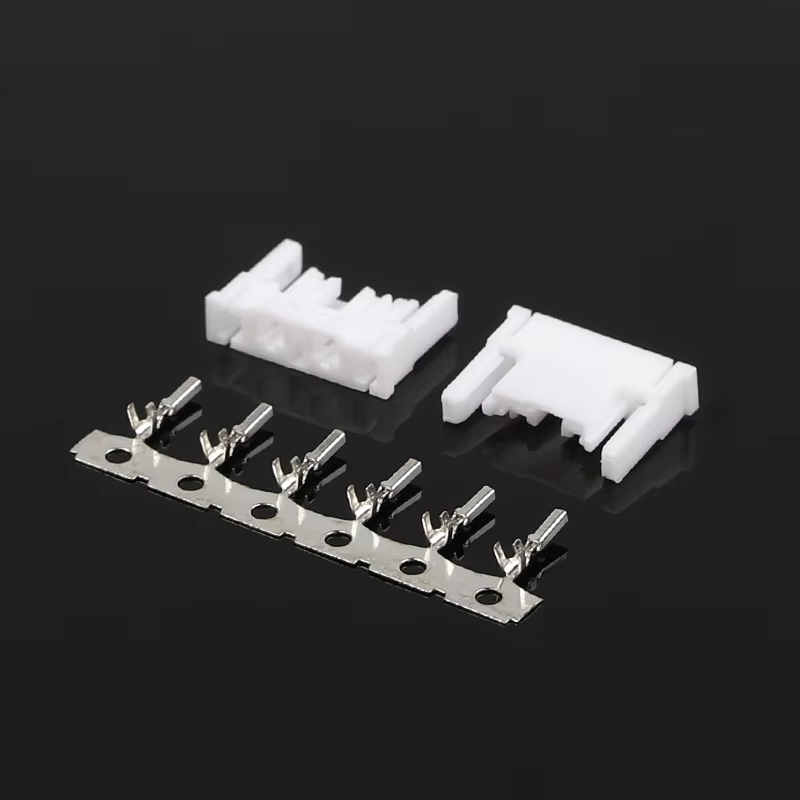

- Juego de acoplamiento completo: suministra carcasa combinada + terminales de engarce juntos
- Estructura compacta, fácil engarzado y montaje de cables.
Especificaciones técnicas
| Categoría |
Artículo |
Especulación |
| Eléctrico |
Tensión nominal |
250 VCA |
| Corriente nominal |
5A máximo por circuito |
| Tensión soportada |
1500 VCA/minuto |
| Resistencia de aislamiento |
≥1000MΩ |
| Mecánico |
Paso |
3,70 milímetros |
| Resistencia de contacto |
≤20mΩ |
| Ciclos de apareamiento/desacoplamiento |
≥30 ciclos |
| Cierre |
Pestillo positivo, anti-desacoplamiento |
| Material y revestimiento |
Alojamiento |
PBT, UL94V-0, libre de halógenos |
| Base terminal |
Aleación de cobre |
| Enchapado |
estañado |
| Ambiental |
Temperatura de funcionamiento |
-40℃ ~ +105℃ |
| Guía de soldadura |
Temperatura de soldadura |
260 ℃ máx., ≤5 s |
Referencia cruzada/reemplazo alternativo
Alternativa directamente compatible con marcas de renombre internacional:
- Modelos equivalentes JST
- Modelos equivalentes Molex
- Modelos equivalentes a AMP (TE)
Nota: Verifique el número de pines y las dimensiones mecánicas para la validación final antes de la producción en masa.
Ventajas del producto
- El pestillo de bloqueo antivibración elimina el riesgo de que el conector se desconecte debido a golpes y vibraciones para proyectos industriales y automotrices.
- La carcasa de plástico UL94 V-0 libre de halógenos cumple con las directivas medioambientales y las normas de seguridad contra incendios de la UE.
- Suministro de juego completo: carcasa macho + terminales de engarzado, lo que simplifica su lista de materiales y adquisiciones.
- Contacto eléctrico estable y baja resistencia de contacto para un funcionamiento continuo a largo plazo.
- Reemplazo directo y rentable para conectores JST/Molex/TE sin rediseño.
Solicitud
✅ Equipos de control industrial
✅ Electrodomésticos
✅ Electrónica auxiliar de automoción
✅ Módulos de fuente de alimentación
✅ Sistemas de iluminación LED
✅ Medidores inteligentes y dispositivos IoT
Método de embalaje
- Estándar: embalaje en bolsa antiestática
- Opcional: embalaje en caja de cartón blanco/neutro. Etiquetas de embalaje personalizadas y códigos de barras disponibles a pedido.
Método de pago
EXW, MANDO, CIF, CPT, T/T, L/C disponibles
Plazo de entrega
- Muestras: 3 días laborables
- Pedido masivo: 1 a 2 semanas
Certificado de fábrica y servicio personalizado
- Certificaciones: UL, RoHS, REACH, ISO9001
- MOQ: MOQ bajo para artículos estándar
- Política de muestra: muestras gratuitas disponibles/ Entrega rápida de muestras.Servicio personalizado: número de pines personalizado, espesor de revestimiento, ensamblaje de mazos de cables, embalaje y marcado especiales.
Guía de selección de clientes
- Confirme la corriente de trabajo, el voltaje y el rango de temperatura de funcionamiento de acuerdo con su circuito.
- Verifique que el cable AWG coincida con el rango de engarzado del terminal.
- Para escenarios con mucha vibración, confirme el diseño del pestillo de bloqueo.
- Verifique las dimensiones y la definición de los pasadores al reemplazar piezas JST/Molex/TE; muestras de prueba antes de la producción en masa.
- Confirme el requisito RoHS/libre de halógenos para su mercado objetivo.
Preguntas frecuentes
1. P: ¿Tiene un catálogo? ¿Puedes enviarme el catálogo para comprobar todos tus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No puedo encontrar el producto en su cata.logue. ¿Puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente díganos qué producto necesita y cuántos desea. Si no lo tenemos también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, hacer un molde normal tardará entre 35 y 45 días.
3. P: ¿Pueden proporcionarnos una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos de 5 a 10 piezas de muestras gratuitas de conectores para realizar pruebas. Pero tienes que pagar el costo de envío.
4. P: ¿Qué pasa con el tiempo de entrega?
R: Los productos en stock se entregan en 1 día; Los productos personalizados se entregan en un plazo de 5 a 7 días.
5. P: ¿Cómo enviar mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio Puerta a Puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cajas de exportación estándar. Somos responsables de cualquier daño del producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir el mismo monto que la factura. Y puedes pagar en RMB. Ningún problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Siga estrictamente ISO9001. IQC, OQC, IPQC y QA representan el 10% de nuestro personal. Todos nuestros productos serán probados por CCD.
8. P: Necesito la lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible enumerar todos los precios y los precios cambian según los costos y la cantidad de materiales. Y puede darnos una lista de todos los artículos que necesita; Lo confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos hecho muchos personalizados.
productos para nuestros clientes anteriormente (principalmente mazos de cables). En cuanto al embalaje personalizado, no hay problema; Podemos poner su logotipo u otra información en el paquete. Sólo hay que señalar que conlleva un coste adicional.
10. P: ¿Qué certificados tienes?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
