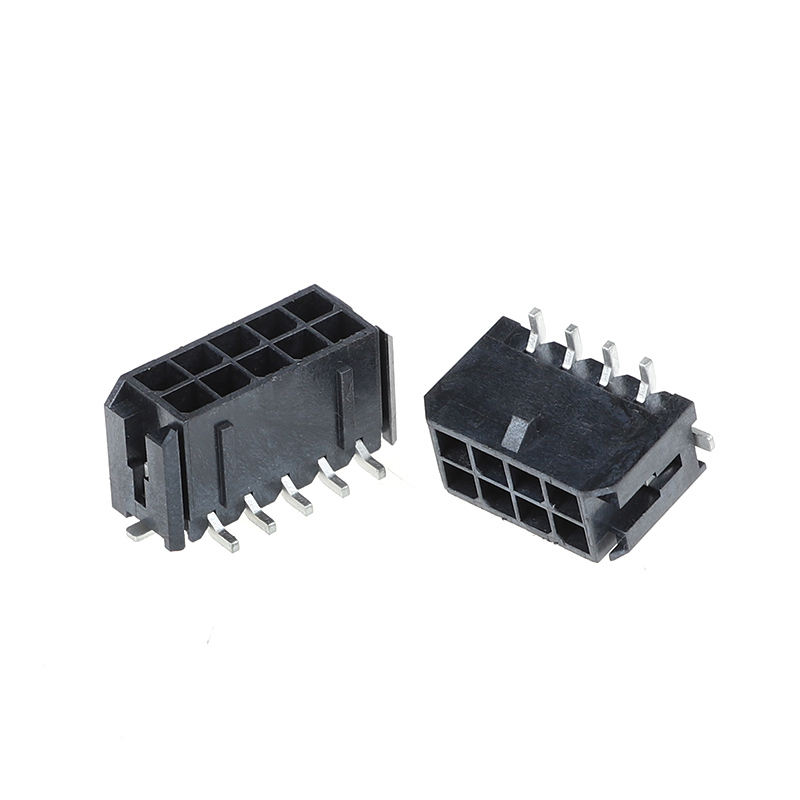

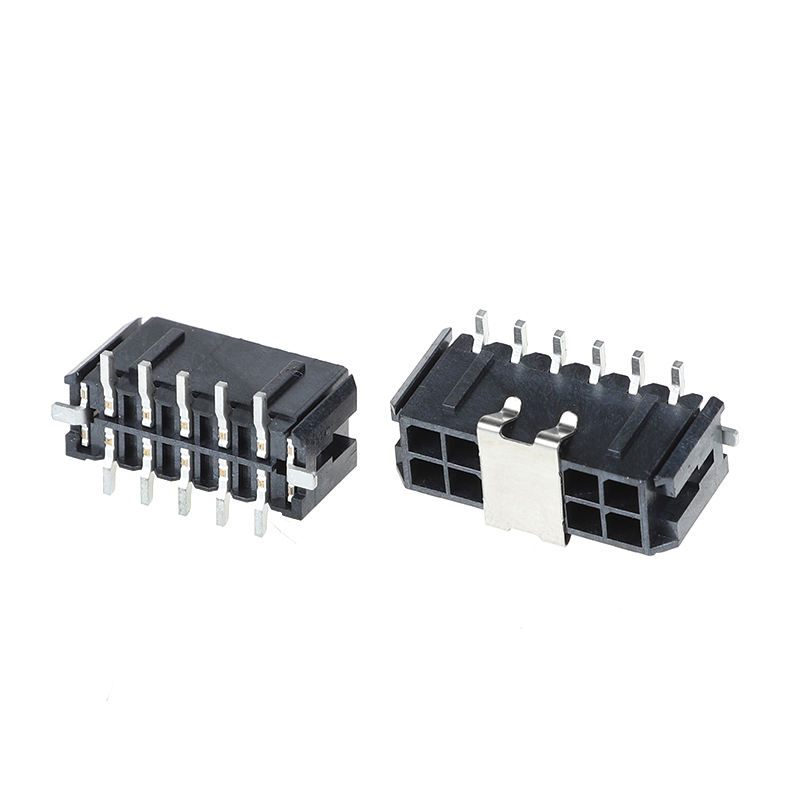

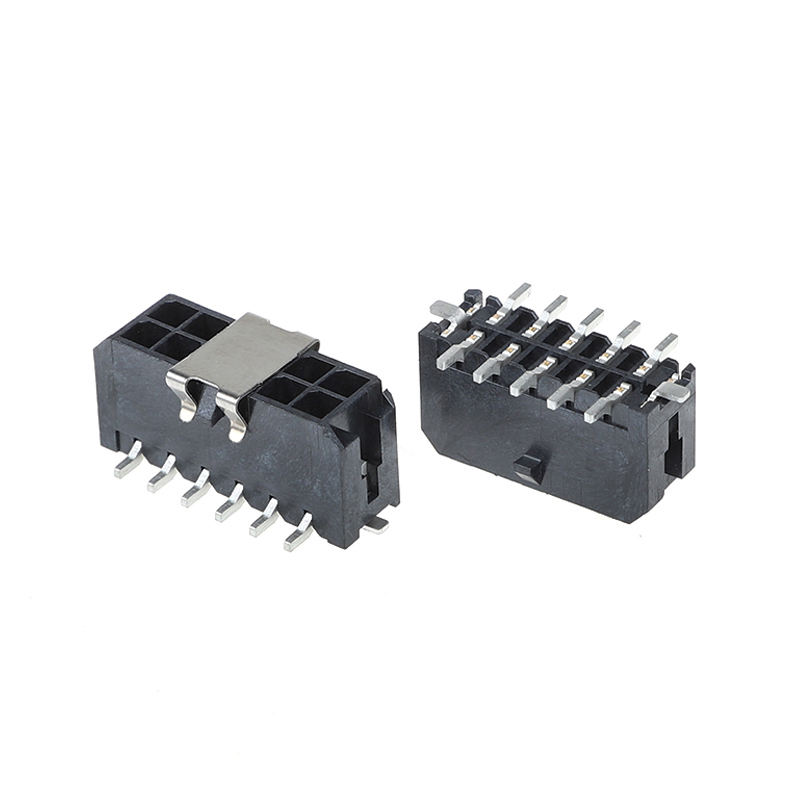

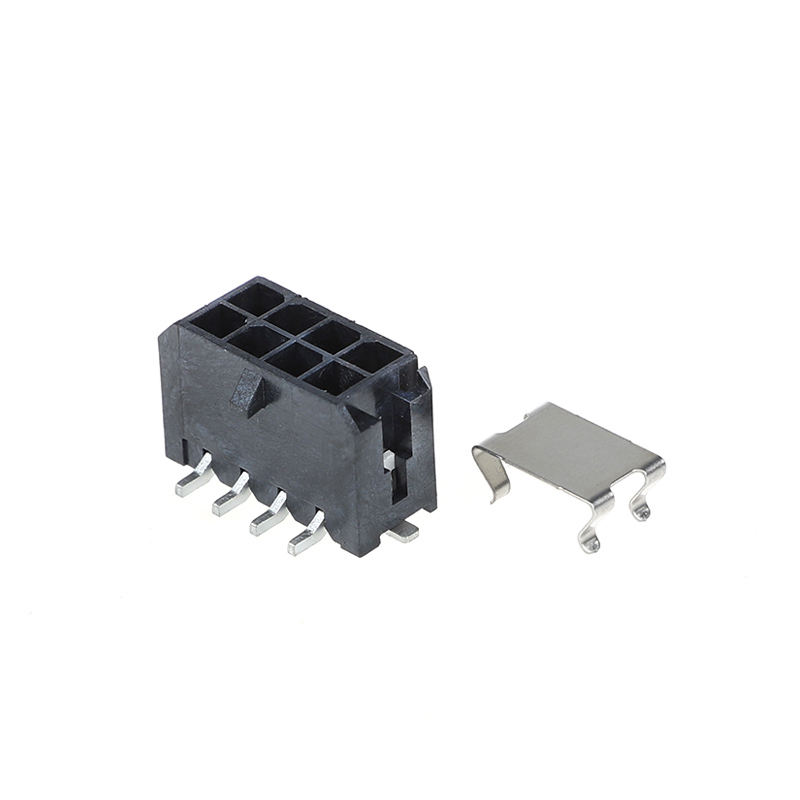

Pequeño conector automotriz 4P-24P de doble fila de paso MX3.0mm Vertical pequeño 5557 reemplaza la pegatina VERTICAL MOLEX43045 4P-24P para PCB
Productos destacados
Conector de PCB vertical de doble fila con paso de 3,0 mm, grado industrial y automotriz, reemplazo directo para la serie Molex 43045
- Paso: 3,0 mm, tipo adhesivo SMT vertical de doble fila, rango: 4P a 24P
- Carcasa retardante de llama UL94V-0, libre de halógenosCumple con los requisitos industriales y automotrices de bajo nivel de humo.
- Diseño de cierre de bloqueo optimizado: antivibración, evita el desacoplamiento accidental bajo fuertes golpes y vibraciones.
- Juego de acoplamiento completo: suministra carcasa + terminales de engarzado juntos para un abastecimiento integral
- Montaje SMT vertical, tamaño compacto, ahorra espacio en la placa PCB
Especificaciones técnicas
| Artículo |
Detalles |
| Rendimiento eléctrico |
Corriente nominal: 8A por circuito
Tensión nominal: 250 V CA.
Resistencia de aislamiento: ≥1000MΩ
Resistencia de contacto: ≤20mΩ
Tensión soportada: 1500 V CA/min. |
| Rendimiento mecánico |
Paso: 3,0 mm, doble fila, SMT vertical
Número de polos: 4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P
Ciclos de apareamiento: ≥500 veces
Fuerza de retención: ajuste mejorado, antidesacoplamiento bajo vibración |
| Material y revestimiento |
Carcasa: PBT, UL94V-0, libre de halógenos
Material del terminal: aleación de cobre
Chapado: estañado/flash dorado disponible |
| Especificaciones ambientales |
Temperatura de funcionamiento: -40 ℃ ~ +105 ℃
Compatible con entornos hostiles industriales y de automoción |
| Guía de soldadura |
Compatible con soldadura por reflujo SMT
Temperatura máxima: 260 ℃ máx., 10 s máx.
Montaje de adhesivo vertical para PCB |
Referencia cruzada/reemplazo alternativo
Alternativa directa para marcas famosas internacionalmente, mismo tamaño y distribución de pines:
- MOLEX: serie 43045 (cabezal vertical 4P~24P)
- JST: serie vertical de doble fila equivalente de 3,0 mm
- AMP/TE: conectores de PCB de doble fila verticales compatibles con paso de 3,0 mm
Nota: Verifique la asignación de pasadores y las dimensiones mecánicas antes de la producción en masa.
Ventajas del producto
- Bloqueo a presión antivibración: resuelve el riesgo de desacoplamiento accidental en entornos industriales o de vehículos con vibraciones
- Sin halógenos + plástico UL94V-0: cumple con las normas ambientales y de seguridad contra incendios
- Suministro del conjunto completo: carcasa + terminales, sin problemas de abastecimiento por separado
- Mismo tamaño de PCB que Molex43045, reemplazo directo sin rediseñar la PCB
- Control estricto de dimensiones, rendimiento SMT estable para ensamblaje en masa
Solicitud
✅ Electrónica automotriz: módulos de control del automóvil, iluminación, cableado de sensores.
✅ Equipos industriales: PLC, servoaccionamientos, controladores industriales
✅ Electrodomésticos: tableros de control domésticos de alta potencia.
✅ Fuente de alimentación, sistema de gestión de baterías, equipos médicos y de comunicaciones.
Método de embalaje
- Estándar: embalaje en bolsa antiestática
- Opcional: embalaje en caja de cartón blanco/neutro. Etiquetas de embalaje personalizadas y códigos de barras disponibles a pedido.
Método de pago
EXW, MANDO, CIF, CPT, T/T, L/C disponibles
Plazo de entrega
- Muestras: 3 días laborables
- Pedido masivo: 1 a 2 semanas
Certificado de fábrica y servicio personalizado
- Certificaciones: UL, RoHS, REACH, ISO9001
- MOQ: MOQ bajo para artículos estándar
- Política de muestra: muestras gratuitas disponibles/ Entrega rápida de muestras.Servicio personalizado: número de pines personalizado, espesor de revestimiento, ensamblaje de mazos de cables, embalaje y marcado especiales.
Guía de selección de clientes
- Confirme el recuento de polos: seleccione 4P ~ 24P según los requisitos de su circuito
- Entorno de trabajo: Para uso automotriz/industrial con fuertes vibraciones, se prefiere esta versión vertical antidesacoplamiento.
- Comprobación de temperatura: asegúrese de que la temperatura de funcionamiento esté entre -40 ℃ ~ +105 ℃
- Selección de revestimiento: estañado para uso general; destello dorado para aplicaciones de señal de alta confiabilidad
- Sugerencia de prototipo: pruebe muestras gratuitas antes de la validación masiva del proyecto
- Compatibilidad: compare dimensiones y definiciones de pasadores al reemplazar piezas Molex/JST/TE
Preguntas frecuentes
1. P: ¿Tiene un catálogo? ¿Puedes enviarme el catálogo para comprobar todos tus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No puedo encontrar el producto en su cata.logue. ¿Puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente díganos qué producto necesita y cuántos desea. Si no lo tenemos también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, hacer un molde normal tardará entre 35 y 45 días.
3. P: ¿Pueden proporcionarnos una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos de 5 a 10 piezas de muestras gratuitas de conectores para realizar pruebas. Pero tienes que pagar el costo de envío.
4. P: ¿Qué pasa con el tiempo de entrega?
R: Los productos en stock se entregan en 1 día; Los productos personalizados se entregan en un plazo de 5 a 7 días.
5. P: ¿Cómo enviar mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio Puerta a Puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cajas de exportación estándar. Somos responsables de cualquier daño del producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir el mismo monto que la factura. Y puedes pagar en RMB. Ningún problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Siga estrictamente ISO9001. IQC, OQC, IPQC y QA representan el 10% de nuestro personal. Todos nuestros productos serán probados por CCD.
8. P: Necesito la lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible enumerar todos los precios y los precios cambian según los costos y la cantidad de materiales. Y puede darnos una lista de todos los artículos que necesita; Lo confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos hecho muchos personalizados.
productos para nuestros clientes anteriormente (principalmente mazos de cables). En cuanto al embalaje personalizado, no hay problema; Podemos poner su logotipo u otra información en el paquete. Sólo hay que señalar que conlleva un coste adicional.
10. P: ¿Qué certificados tienes?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
