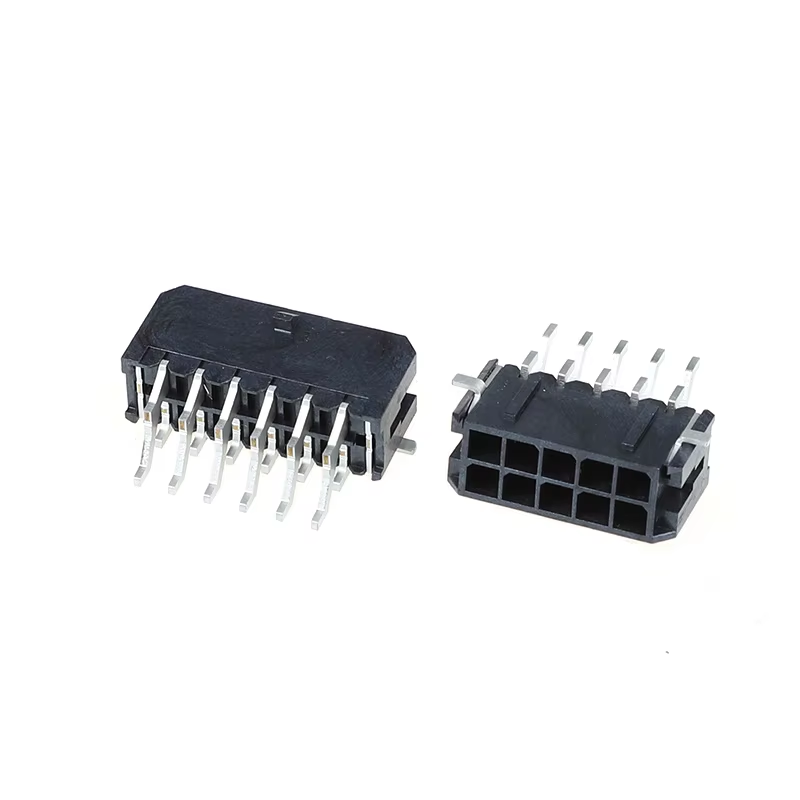

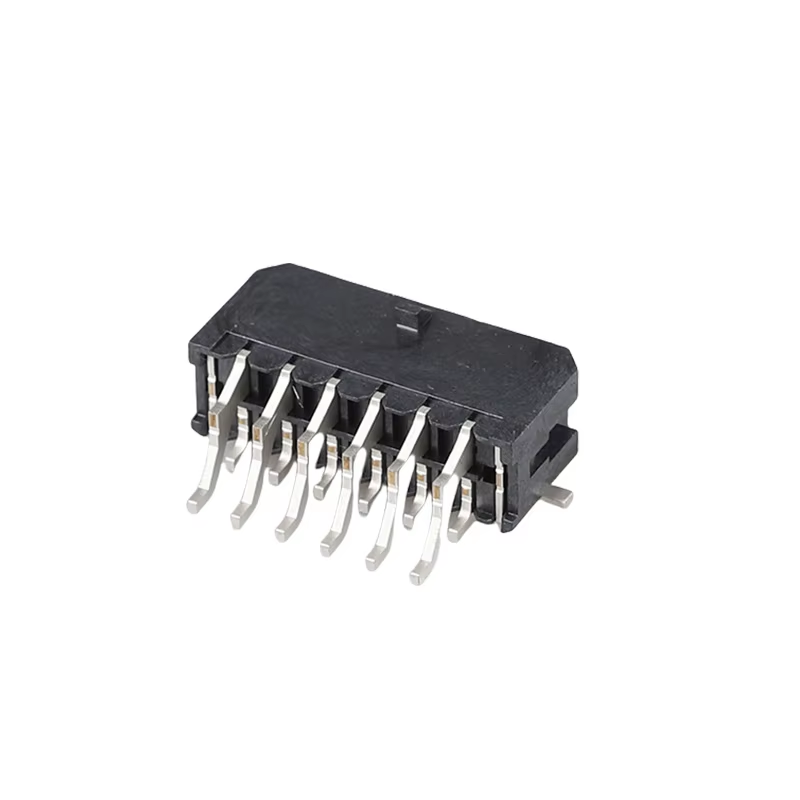

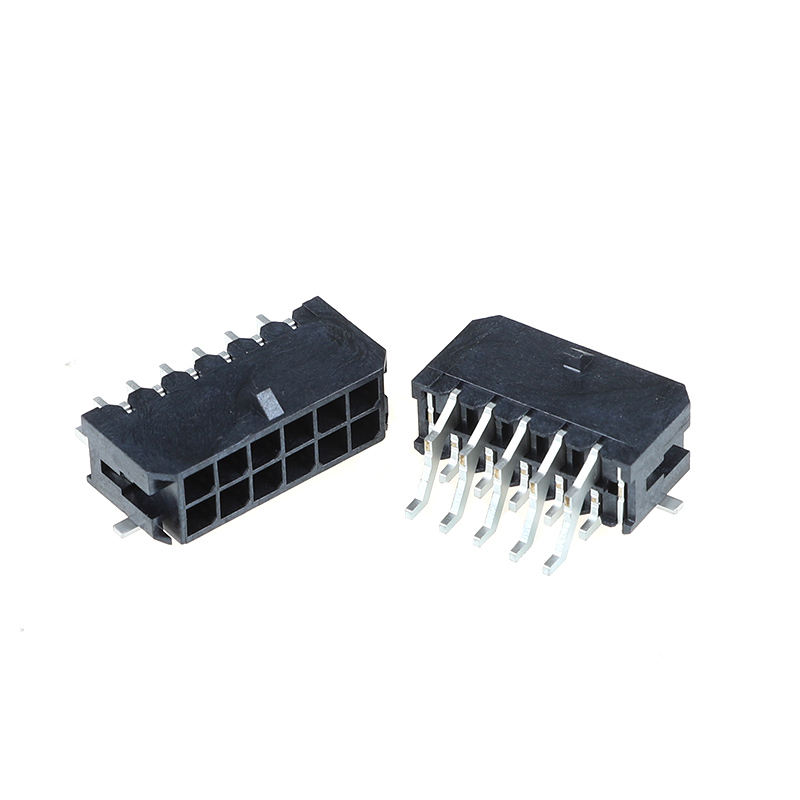

Conector MX3.0 de doble fila de cable a placa, paso de 3,0 mm, 4P a 24P, tipo horizontal, contacto de cobre, grado industrial y automotriz, referencia cruzada serie Molex 43045.
Productos destacados
- Carcasa ignífuga y libre de halógenos UL94V-0: Cumple estrictos requisitos de EHS industriales y automotrices, bajo nivel de humo, no tóxico para equipos de alta confiabilidad.
- Diseño de pestillo antivibración: La estructura de bloqueo reforzada evita el desacoplamiento accidental bajo vibraciones y golpes continuos, lo que soluciona el riesgo de conexión suelta en entornos hostiles.
- Sistema de emparejamiento completo: Juego completo de carcasas compatibles + terminales de engarce, suministro de lista de materiales en un solo lugar, sin problemas de combinación de componentes separados.
- Terminales de cobre de doble haz: Puntos de contacto duales estables, baja resistencia de contacto, mantiene el circuito continuo bajo ciclos térmicos y sacudidas mecánicas.
- Cumple con RoHS y REACH: Listo para la exportación global para la UE, América del Norte y otros mercados extranjeros.
Especificaciones técnicas
| Categoría |
Artículo |
Especulación |
| Rendimiento eléctrico |
Corriente nominal |
Hasta 8,5 A por pin |
| Tensión nominal |
600 VCA/CC |
| Resistencia de contacto |
≤20 mΩ |
| Resistencia de aislamiento |
≥1000 MΩ |
| Tensión soportada |
1000 V CA, 1 min. |
| Rendimiento mecánico |
Paso |
3,0 mm, doble fila |
| Posiciones |
4P ~ 24P |
| Ciclos de apareamiento |
≥30 ciclos |
| Fuerza de retención |
Alta retención del pestillo, antidesacoplamiento bajo vibración |
| Material y revestimiento |
Material de la carcasa |
LCP/PA66, UL94V-0, libre de halógenos |
| Material de terminales |
Aleación de cobre |
| Opción de revestimiento |
Estaño mate/Chapado en oro selectivo (en el área de contacto) |
| Ambiental |
Temperatura de funcionamiento |
-40℃ ~ +105℃ |
| Cumplimiento |
RoHS, ALCANCE, HF |
| Guía de soldadura |
SMT/agujero pasante disponible; Temperatura máxima de soldadura 260 ℃, 3 s máx. |
Referencia cruzada/reemplazo alternativo
Alternativa directa de ajuste de forma y función a la serie Molex 43045 Micro-Fit 3.0. Ampliamente seleccionado por los ingenieros como reemplazo de segunda fuente para conectores de cable a placa de doble fila con paso de 3,0 mm equivalentes a JST, TE (AMP).
Mismo perfil de acoplamiento, disposición de pasadores y rango de engarzado de cables; no se requiere rediseño de PCB para la mayoría de los proyectos.
Ventajas del producto
- Mecanismo de bloqueo a prueba de vibraciones: Resuelve el problema del cliente relacionado con la caída del conector en escenarios de vibración industrial/automotriz.
- Plástico UL94V-0 libre de halógenos: Pasa la auditoría de seguridad contra incendios para electrodomésticos, control industrial y electrónica automotriz.

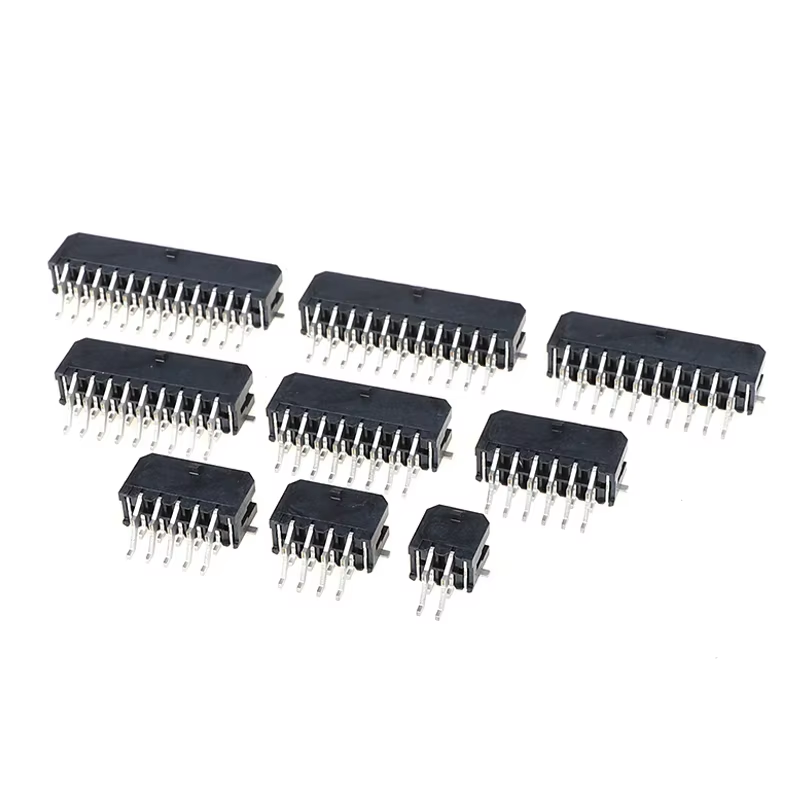

- Gama completa 4P~24P: Serie unificada, simplifica la lista de materiales y la gestión de inventario.
- Plazo de entrega y precios competitivos: Ciclo de producción corto frente a marcas originales extranjeras.
- Conjunto combinado de terminal y carcasa dedicados: Rendimiento de engarzado constante, reduce la tasa de fallas en el campo.
- Opciones de revestimiento flexibles: Estaño para circuitos de potencia, oro selectivo para circuitos de señales de alta estabilidad.
Solicitud
- Electrónica automotriz: módulos de control de vehículos, sensores a bordo, BMS, iluminación interior
- Equipos industriales: Servovariadores, PLC, fuentes de alimentación, controladores industriales
- Electrodomésticos: inversor, tableros de control de hogar inteligente, módulos de potencia.
- Energía e IoT: paquetes de baterías, módulos de carga, transmisión de señales de automatización
Método de embalaje
- Estándar: embalaje en bolsa antiestática
- Opcional: embalaje en caja de cartón blanco/neutro. Etiquetas de embalaje personalizadas y códigos de barras disponibles a pedido.
Plazo de entrega
- Muestras: 3 días laborables
- Pedido masivo: 1 a 2 semanas
Certificado de fábrica y servicio personalizado
- Certificaciones: UL, RoHS, REACH, ISO9001
- MOQ: MOQ bajo para artículos estándar
- Política de muestra:Admite muestras gratuitas/entrega rápida de muestras.Servicio personalizado: número de pines personalizado, espesor de revestimiento, ensamblaje de mazos de cables, embalaje y marcado especiales.
Guía de selección de clientes
- Confirmar la posición del pasador: tipo horizontal de doble fila 4P~24P.
- Elija revestimiento: Estaño para circuitos de potencia; Se recomienda chapado en oro para contactos de señal de larga duración.
- Calibre del cable: Haga coincidir el rango AWG para terminales engarzados para garantizar la resistencia a la extracción.
- Verificación del entorno: En caso de vibraciones intensas, confirme la retención del pestillo; aplicaciones de alta temperatura utilizan carcasa LCP.
- Validación previa: solicite muestras gratuitas para pruebas de vibración, ciclos de temperatura y engarzado antes del bloqueo del diseño en masa.
- Comprobación de acoplamiento: Totalmente compatible con carcasas y terminales de la serie Molex 43045 para reemplazo directo.
Preguntas frecuentes
1. P: ¿Tiene un catálogo? ¿Puedes enviarme el catálogo para comprobar todos tus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No puedo encontrar el producto en su cata.logue. ¿Puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente díganos qué producto necesita y cuántos desea. Si no lo tenemos también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, hacer un molde normal tardará entre 35 y 45 días.
3. P: ¿Pueden proporcionarnos una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos de 5 a 10 piezas de muestras gratuitas de conectores para realizar pruebas. Pero tienes que pagar el costo de envío.
4. P: ¿Qué pasa con el tiempo de entrega?
R: Los productos en stock se entregan en 1 día; Los productos personalizados se entregan en un plazo de 5 a 7 días.
5. P: ¿Cómo enviar mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio Puerta a Puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cajas de exportación estándar. Somos responsables de cualquier daño del producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir el mismo monto que la factura. Y puedes pagar en RMB. Ningún problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Siga estrictamente ISO9001. IQC, OQC, IPQC y QA representan el 10% de nuestro personal. Todos nuestros productos serán probados por CCD.
8. P: Necesito la lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible enumerar todos sus precios en una lista, y los precios siempre cambian debido al costo y la cantidad del material. Y puede darnos una lista de todos los artículos que necesita; Lo confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos hecho muchos personalizados.
productos para nuestros clientes anteriormente (principalmente mazos de cables). En cuanto al embalaje personalizado, no hay problema porque ponemos su logotipo u otra información en el paquete. Sólo hay que señalar que conlleva un coste adicional.
10. P: ¿Qué certificados tienes?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
