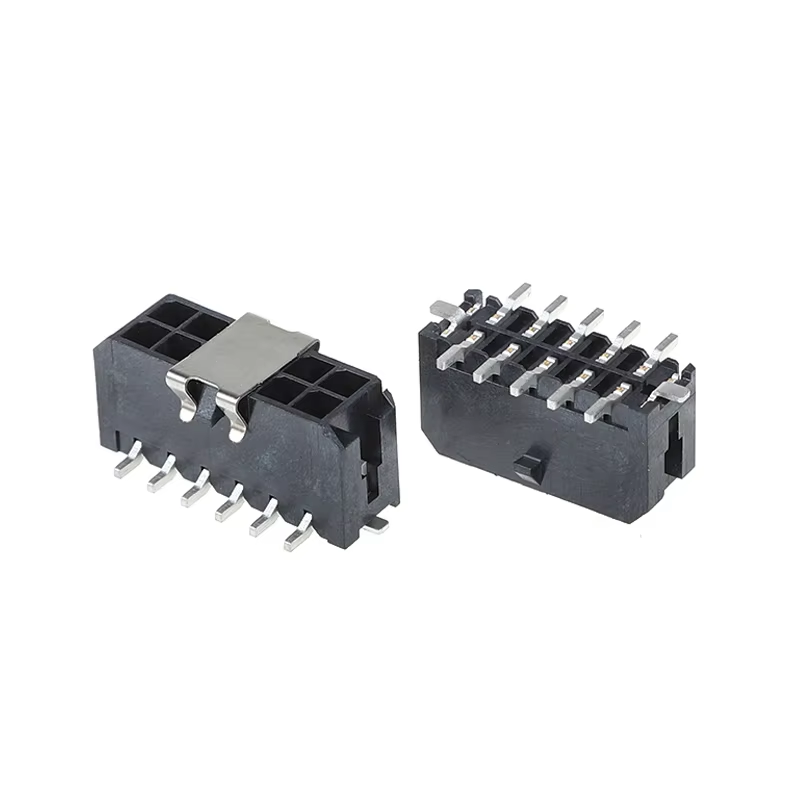

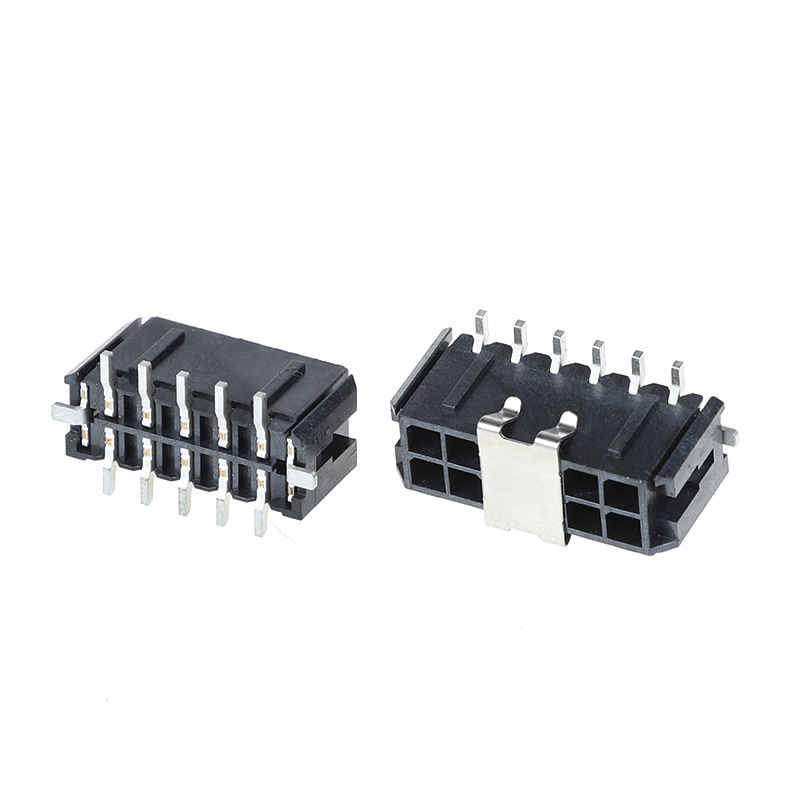

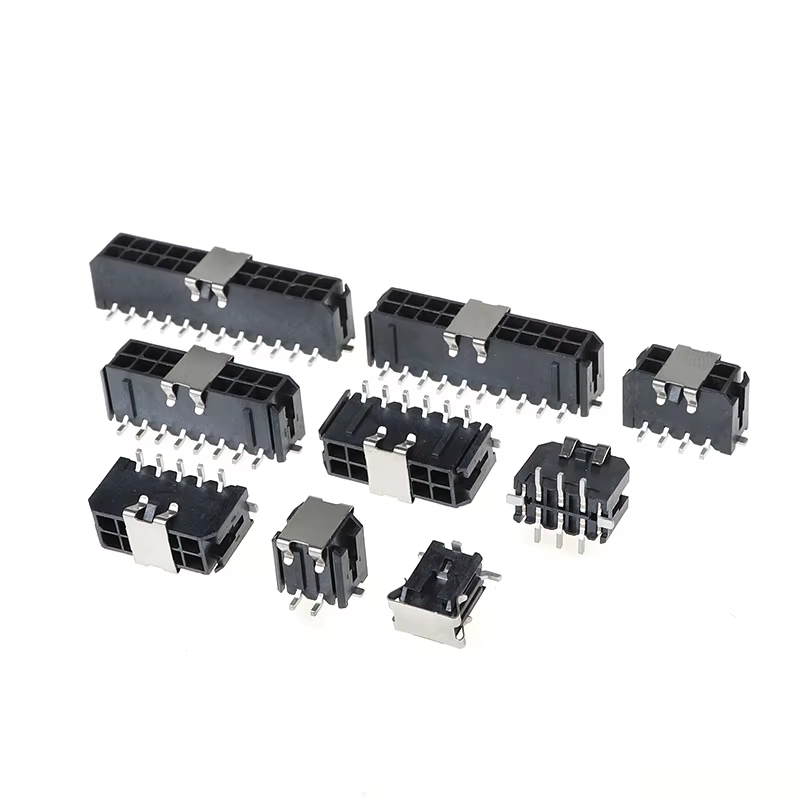

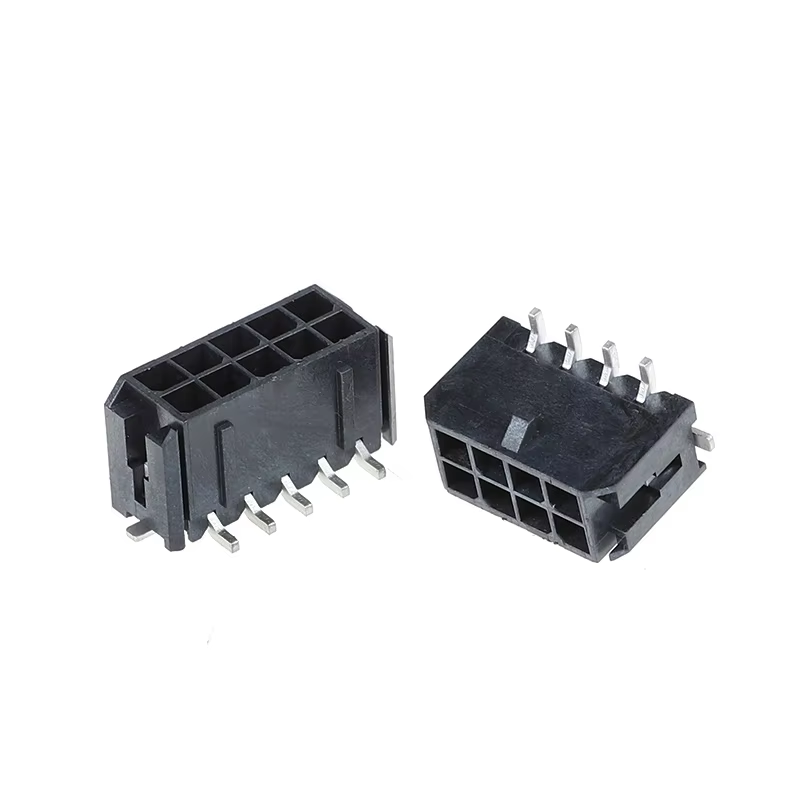

5557 conector vertical de echada doble de fila MX3.0MM automotriz 43045 cable 4P-24P al conector
Productos destacados
- Conector vertical de doble fila con paso de 3,0 mm, rango completo de 4P~24P para automoción, industria y electrodomésticos
- Carcasa: retardante de llama UL94V-0, antiignición para conexión de señal/alimentación de alta confiabilidad
- Servicio completo de procesamiento de mazos de cables y terminales de soporte, abastecimiento integral
- Diseño polarizado para evitar un mal acoplamiento; Los contactos aislados evitan cortocircuitos.
- Cumple con RoHS y REACH, opción baja en halógenos disponible
Especificaciones técnicas
| Artículo |
Parámetro |
| Rendimiento eléctrico |
|
| Corriente nominal |
Máximo 8,5 A por pin |
| Tensión nominal |
600 VCA/CC |
| Resistencia de contacto |
< 20 mΩ máx. después de ciclos de acoplamiento |
| Resistencia de aislamiento |
≥1000MΩ |
| Tensión soportada |
CA 1500 V, 1 min sin averías |
| Rendimiento mecánico |
|
| Ciclos de apareamiento |
≥30 ciclos |
| Vibración/choque |
Cumple con EIA-364, sin discontinuidad |
| Retención de terminales |
Estructura anti-retroceso |
| Material y revestimiento |
|
| Alojamiento |
PA66, UL94V-0 Negro |
| Material de contacto |
Aleación de latón |
| Enchapado |
Estañado/chapado en oro opcional |
| Guía ambiental y de soldadura |
|
| Temperatura de funcionamiento |
-40℃ ~ +105℃ |
| Soldadura por reflujo |
Temperatura máxima 260 ℃, compatible con reflujo SMT |
| Certificaciones |
Certificado RoHS, REACH, UL |
Referencia cruzada/reemplazo alternativo
Reemplazo directo para Molex Micro-Fit 3.0 serie 43045. Ampliamente utilizado como sustituto de los conectores de cable a placa verticales de doble fila de 3,0 mm equivalentes a JST, AMP/TE.
Misma huella y distribución de pines, por lo que la mayoría de los proyectos no necesitan rediseñar la PCB y ahorran costos de calificación.
Ventajas del producto
- Diseño de pines totalmente compatible, reemplazo directo de grandes marcas internacionales, acorta el ciclo de validación del proyecto
- Plástico retardante de llama UL94V-0, rendimiento estable para entornos industriales y de automoción de alta temperatura
- Embalaje de cinta en carrete, listo para línea de colocación automática SMT
- Servicio integral: carcasa de suministro + terminales + ensamblaje de mazo de cables personalizado
- Estricta inspección en línea, resistencia de contacto estable, antivibración para condiciones de trabajo duras
- Número de pines flexible: 4P hasta 24P, admite alimentación y diseño de señal mixta
Solicitud
- Electrónica automotriz: módulos de control automotriz, sensores de vehículos, iluminación de automóviles
- Equipos industriales: PLC, fuente de alimentación, servoaccionamientos, controladores industriales.
- Electrodomésticos: inversor, HVAC, electrodomésticos de cocina inteligentes.
- Módulos de almacenamiento de energía y potencia, equipos médicos, unidades de potencia de comunicación.
Plazo de entrega
- Muestras: 3 días laborables
- Pedido masivo: 1 a 2 semanas
Certificado de fábrica y servicio personalizado
- Certificados: UL, RoHS, ALCANCE, ISO9001
- Cantidad mínima de pedido: MOQ bajo disponible
- Política de muestras: Se admiten muestras gratuitas, entrega rápida de muestras
- Personalización disponible: revestimiento especial, ensamblaje de arnés personalizado, longitud de pasador personalizada, marcado de logotipo.
Guía de selección de clientes
- Confirme el número de pines: seleccione 4P ~ 24P según los requisitos de su circuito de señal/alimentación
- Seleccione el revestimiento de los contactos: estaño para alimentación general; Chapado en oro para aplicaciones de baja señal/alta vibración.
- Verifique la temperatura de trabajo y la resistencia a las llamas: UL94V-0 es obligatorio para aparatos automotrices/de alta potencia
- Selección de embalaje: elija el carrete si utiliza la línea SMT automática
- Coincidencia del calibre del cable: haga coincidir el terminal de engarce con el cable AWG antes del ensamblaje del arnés.
- Recomendar una prueba de prototipo con nuestras muestras gratuitas antes del bloqueo masivo de la lista de materiales
Preguntas frecuentes
1. P: ¿Tiene un catálogo? ¿Puedes enviarme el catálogo para comprobar todos tus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No puedo encontrar el producto en su cata.logue. ¿Puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente díganos qué producto necesita y cuántos desea. Si no lo tenemos también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, hacer un molde normal tardará entre 35 y 45 días.
3. P: ¿Pueden proporcionarnos una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos de 5 a 10 piezas de muestras gratuitas de conectores para realizar pruebas. Pero tienes que pagar el costo de envío.
4. P: ¿Qué pasa con el tiempo de entrega?
R: Los productos en stock se entregan en 1 día; Los productos personalizados se entregan en un plazo de 5 a 7 días.
5. P: ¿Cómo enviar mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio Puerta a Puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cajas de exportación estándar. Somos responsables de cualquier daño del producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir el mismo monto que la factura. Y puedes pagar en RMB. Ningún problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Siga estrictamente ISO9001. IQC, OQC, IPQC y QA representan el 10% de nuestro personal. Todos nuestros productos serán probados por CCD.
8. P: Necesito la lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible enumerar todos sus precios en una lista, y los precios siempre cambian debido al costo y la cantidad del material. Y puede darnos una lista de todos los artículos que necesita; Lo confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos hecho muchos personalizados.
productos para nuestros clientes anteriormente (principalmente mazos de cables). En cuanto al embalaje personalizado, no hay problema porque ponemos su logotipo u otra información en el paquete. Sólo hay que señalar que conlleva un coste adicional.
10. P: ¿Qué certificados tienes?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
