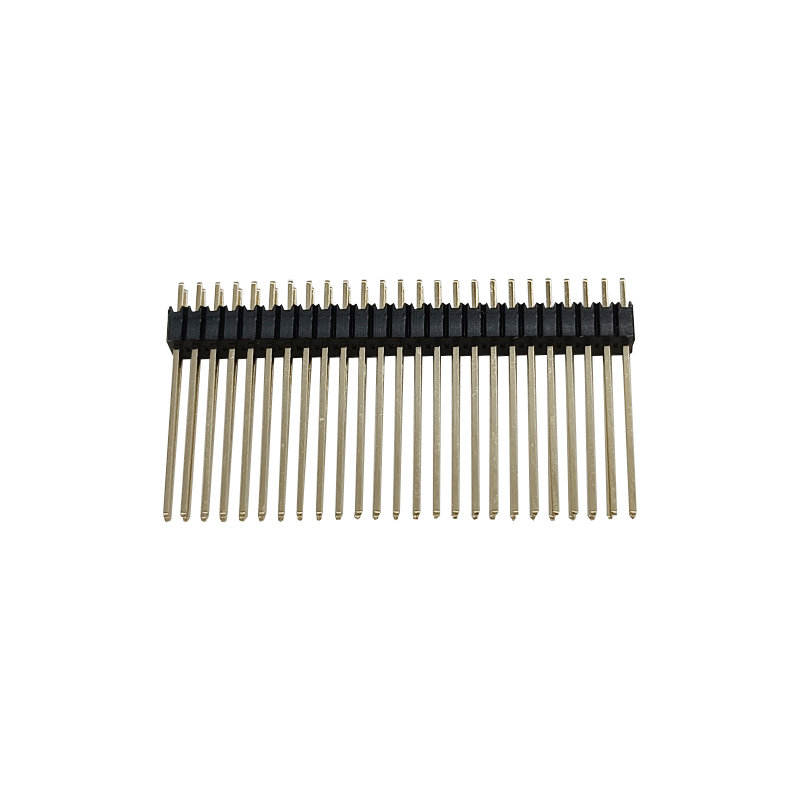

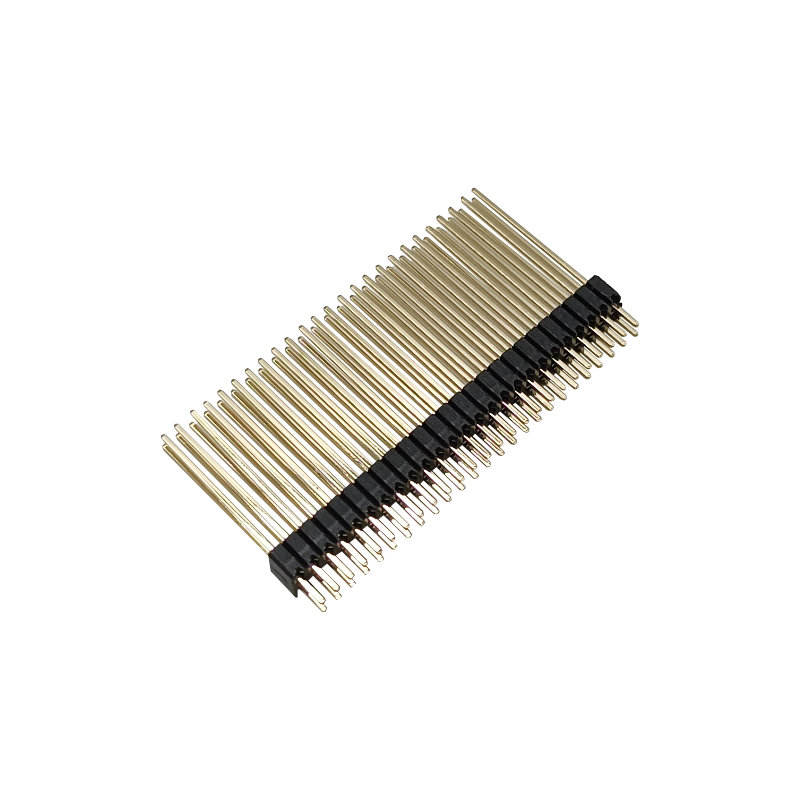

Conector de Asiento de Aguja Nuevo 1.27mm Doble Fila de Pines Alargada 2*25P Fabricante de Cobre Ecológico Chapado en Oro

Descripción del Producto

Este Conector de Cabezal de Pines Extendido 1.27mm 2×25P es un cabezal de pines macho compacto diseñado para interconexión PCB-a-PCB y placa-a-módulo donde los cabezales estándar de 2.54mm pueden ocupar demasiado espacio en la placa.

Con un paso de 1.27mm, 50 contactos en dos filas, configuración de pines extendida, contactos a base de cobre y superficies de contacto chapadas en oro, es adecuado para ensamblajes electrónicos compactos que requieren un alto número de contactos dentro de un área de PCB limitada.

Material y Construcción

Contactos de Aleación de Cobre

El conector utiliza contactos de aleación de cobre, proporcionando la base conductora requerida para la interconexión eléctrica PCB-a-PCB. El área de acoplamiento se especifica con chapado de oro de 0.25 µm, mientras que la cola de soldadura utiliza chapado de estaño mate de 1.27 µm.

Aislante Termoplástico

La carcasa aislante utiliza material termoplástico con una clasificación de inflamabilidad UL94 V-0, lo que hace que el componente sea adecuado para ensamblajes de PCB donde se deben considerar los requisitos de inflamabilidad del material.

Ventajas de Ingeniería

1. Interconexión Compacta Placa-a-Placa

El paso de 1.27mm y la configuración de 2 filas y 10 posiciones proporcionan una interfaz PCB-a-PCB compacta para aplicaciones donde el espacio de la placa es limitado.

Esto hace que el conector sea particularmente relevante para:

• Placas de control compactas
• Módulos electrónicos integrados
• PCBs de control industrial
• Equipos de comunicación
• Módulos de computación
• Electrónica de consumo

2. Ensamblaje de PCB Compatible con SMT

El diseño de montaje superficial vertical es compatible con procesos de ensamblaje SMT automatizados. El fabricante especifica la soldadura por fase de vapor y por reflujo IR como procesos de soldadura compatibles.

Para la fabricación de PCB de alto volumen, esto puede simplificar la integración en un proceso de producción de montaje superficial existente.

3. Rendimiento Eléctrico Definido

La especificación publicada proporciona parámetros eléctricos medibles en lugar de basarse únicamente en afirmaciones generales de fiabilidad.

Los valores clave incluyen:

• Corriente nominal de 1A por contacto
• Tensión nominal de 125VAC
• Resistencia de contacto inicial máxima de 20mΩ
• Resistencia de contacto máxima de 50mΩ después de la prueba
• Resistencia de aislamiento mínima de 1,000MΩ

Estas cifras proporcionan a los ingenieros criterios concretos para evaluar la idoneidad eléctrica durante la selección del conector.

4. Amplio Rango de Temperatura de Operación

El rango de temperatura de operación especificado es de -55°C a +125°C, lo que hace que este conector sea adecuado para equipos electrónicos que requieren un sobre de temperatura de operación relativamente amplio.

La idoneidad real para un producto final específico aún debe evaluarse frente a los requisitos térmicos y ambientales completos a nivel de sistema.

Proceso de Personalización Paso a Paso

1. Recopilación de Requisitos → 2. Evaluación Técnica y Cotización → 3. Revisión y Confirmación de Dibujo 3D → 4. Molde / Herramientas y Prototipo → 5. Prueba de Muestra (resistencia de contacto, retención, reflujo) y Aprobación → 6. Producción en Masa → 7. Control de Calidad Final y Envío.

Nuestro servicio

Disponibilidad y Política de Muestras

Las muestras se enviarán a nuestros clientes de forma gratuita a su solicitud, siempre y cuando estén dispuestos a pagar el flete, o podemos pagar el flete para algunos clientes antiguos de nuestro lado, o el cliente puede pagar el flete por adelantado, y podemos enviar las muestras con nuestro mensajero también.

Garantías/Términos y Condiciones

Ofrecemos una garantía de calidad del producto.
Se asegura una entrega rápida de 15 días.
Los términos de pago incluyen T/T, pero están sujetos a negociación, como L/C, PayPal, Western Union y más.

Servicio Postventa

Se ofrece un servicio excelente a través de nuestra red de oficinas y la sede central.
Por favor, póngase en contacto con nuestro departamento de ventas de marketing por teléfono o correo electrónico, o si le resulta conveniente, visite nuestra oficina.
Además del servicio amable, ofrecemos los precios más competitivos y una programación flexible.

Preguntas Frecuentes

P: ¿Cuál es su MOQ?

R: Nuestro MOQ suele ser de 1000 unidades, pero aceptamos pequeñas cantidades de pedido para pruebas.

P: ¿Puedo visitar su fábrica?

R: Bienvenido a visitar nuestra fábrica, y le mostraremos nuestro proceso de producción profesional, y esperamos tener una cooperación a largo plazo con usted.

P: ¿Cuál es su tiempo de muestra? ¿Cuál es su tiempo de entrega?

R: 7 días para muestras y 15-20 días para producción en masa. Depende de la cantidad.

P: ¿Cómo inspecciono mis productos?

R: Puede inspeccionar visitando la fábrica, o pidiendo a un tercero que inspeccione, o mediante inspección fotográfica.

P: ¿Cuánto cuesta el envío a mi país?

R: El flete será proporcionado por la empresa de transporte según su Peso Bruto y CBM.

P: ¿Cómo sé si ha enviado mi pedido?

R: El número de seguimiento (DHL, UPS, FedEx, TNT, EMS, etc.), la guía aérea o el conocimiento de embarque por mar se le enviarán tan pronto como sus productos sean enviados. También hacemos seguimiento de la entrega y le mantenemos informado. Se proporciona un útil servicio postventa. Apoyamos lo que vende.

P: ¿Puedo hacer productos personalizados?

 R: Claro, solo envíenos su dibujo o muestra.
