Conector macho de doble fila de 2.54 mm personalizado – Montaje en PCB THT, Flash de oro sobre níquel, para sistemas de seguridad y módulos de cámara IP, entrega rápida directa de fábrica

Descripción del producto

Descripción general

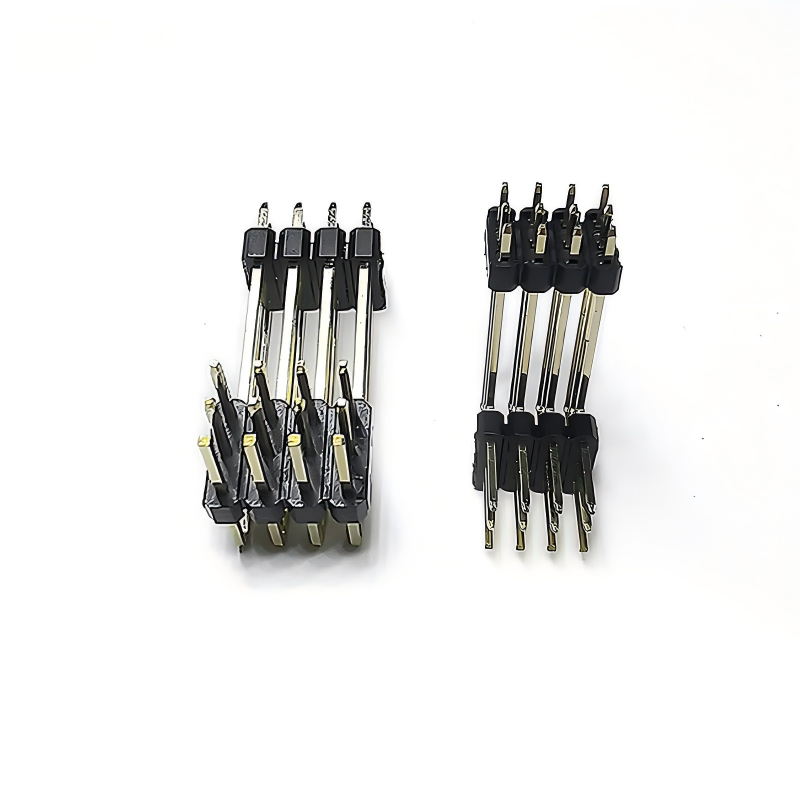

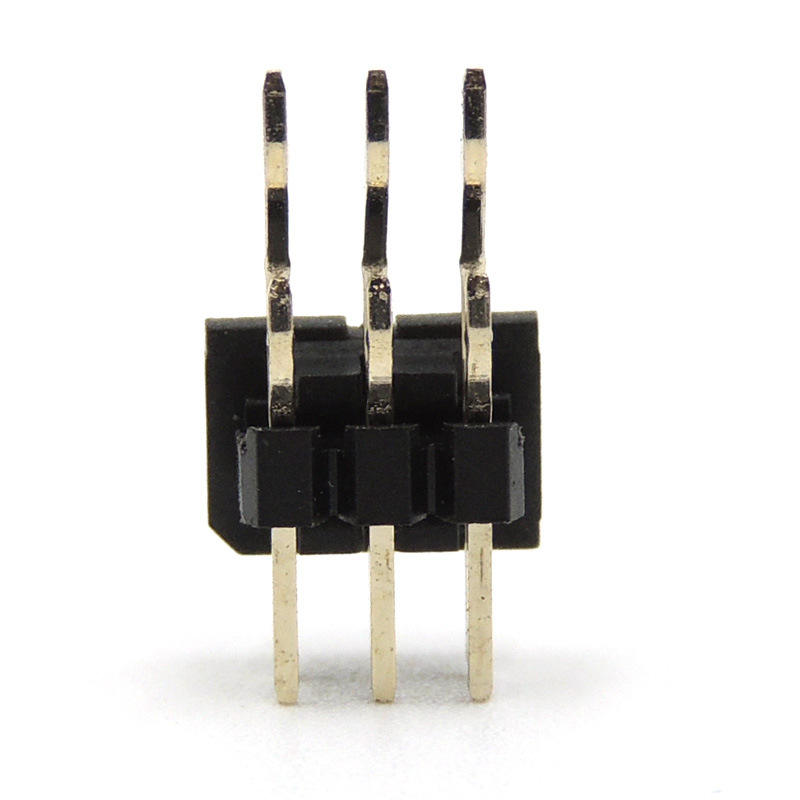

El conector macho de doble fila personalizado de 2.54 mm es un interconector de rejilla de 0.1" a través de orificio, optimizado para sistemas de seguridad y módulos de cámara IP: pines cuadrados de latón Ø0.64 mm en un aislante negro PBT+30%GF UL94 V-0, recto de 180°, con flash de oro sobre níquel en la zona de acoplamiento. Suministrado como una barra divisible de doble fila (2×20 = 40 pines predeterminados para el conector flexible del módulo de cámara; 2×5 para el controlador PoE; 2×40 para el plano posterior del DVR), divisible en cada 2.54 mm.

Materiales

• Aislante: PBT negro UL94 V-0; opción PA6T (ICKEY 6T) para ola sin plomo de 260°C; opción Nylon 6T/GWT 750°C

• Pin: Latón C2680 Ø0.64mm cuadrado; opción de bronce fosforado C5210 para >500 ciclos

• Recubrimiento: Flash de oro de 0.05 µm sobre 50 µ" Ni en la zona de acoplamiento de 5.84 mm; estaño mate de 2–3 µm en la cola de 3.0 mm; oro selectivo de 30 µ" (0.76 µm)opción en MOQ de 500 unidades

• Opciones de plástico: altura simple de plástico de 2.5 mm / doble plástico reforzado (anti-doblez)

Industrias de aplicación

• Módulos de cámara IP– Conector recto 2×20 en el adaptador flexible de placa de sensor a placa base, 2×5 en la subplaca del controlador de LED IR

• Placa base DVR / NVR– Conector de plano posterior de doble fila 2×40 para GPIO / entrada de alarma / RS485 / audio

• Inyector / Switch PoE– Conector de alimentación+datos 2×5, flash de oro anti-oxidación en ático/armario de cableado

• Lector de control de acceso– 2×5 / 2×10 para Wiegand + LED + zumbador

• Estación de puerta inteligente / Intercomunicador de video– Mezanina 2×20 a MCU principal

• Cámara de tráfico / ANPR– Plano posterior industrial 2×40, temperatura amplia -40~+105°C

• Hub de sensores de seguridad– Placa agregadora PIR / humo / rotura de cristales

Opciones de personalización

• Cantidad: 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (divisible)

• Cola: 3.0 mm (predeterminado) / 6.0 mm (6T) / 10.8 mm total (clon Connfly) / 8.5 / 11.96 mm

• Plástico: simple 2.5 mm / doble 4.3 mm / 8.5 mm de altura

• Aislante: PBT+30%GF negro (predeterminado) / PA6T / Nylon 6T / color

• Recubrimiento: flash de oro / 30 µ" selectivo / estaño completo / dúplex

• Pin: latón (predeterminado) / bronce fosforado

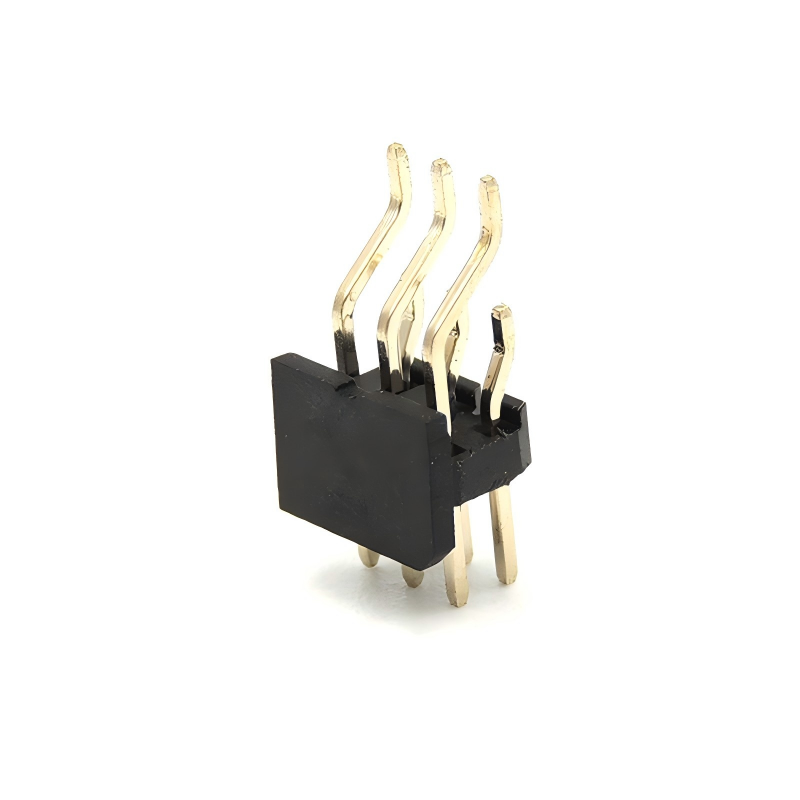

• Orientación: recto/ángulo recto

• Embalaje: bolsa de PE/tubo/bandeja

Proceso de personalización paso a paso

1. Recopilación de requisitos → 2. Evaluación técnica y cotización → 3. Revisión y confirmación del dibujo 3D → 4. Molde / Herramientas y prototipo → 5. Prueba de muestra (contacto R, retención, reflujo) y aprobación → 6. Producción en masa → 7. Control de calidad final y envío.

Nuestro servicio

Disponibilidad y política de muestras

Las muestras se enviarán a nuestros clientes de forma gratuita a petición, siempre que estén dispuestos a pagar el flete, o podemos pagar el flete para algunos clientes antiguos de nuestro lado, o el cliente puede pagar el flete por adelantado, y podemos enviar las muestras con nuestro mensajero también.

Garantías/Términos y condiciones

Ofrecemos una garantía de calidad del producto.
Se garantiza una entrega rápida de 15 días.
Los términos de pago incluyen T/T, pero están sujetos a negociación, como L/C, PayPal, Western Union y más.

Servicio postventa

Se ofrece un servicio excelente a través de nuestra red de oficinas y la sede central.
Póngase en contacto con nuestro departamento de ventas de marketing por teléfono o correo electrónico, o si le resulta conveniente, visite nuestra oficina.
Además del servicio amable, ofrecemos los precios más competitivos y una programación flexible.

Preguntas frecuentes

P: ¿Cuál es su MOQ?

R: Nuestro MOQ suele ser de 1000 unidades, pero aceptamos pequeñas cantidades de pedido para pruebas.

P: ¿Puedo visitar su fábrica?

R: Bienvenido a visitar nuestra fábrica, y le mostraremos nuestro proceso de producción profesional, y esperamos poder tener una cooperación a largo plazo con usted.

P: ¿Cuál es el tiempo de muestra? ¿Cuál es el tiempo de entrega?

R: 7 días para muestras y 15-20 días para producción en masa. Depende de la cantidad.

P: ¿Cómo inspecciono mis productos?

R: Puede inspeccionar visitando la fábrica, o pedir a un tercero que inspeccione, o mediante inspección fotográfica.

P: ¿Cuánto cuesta el envío a mi país?

R: El flete será proporcionado por la empresa de transporte según su peso bruto y CBM.

P: ¿Cómo sé si mi pedido ha sido enviado?

R: El número de seguimiento (DHL, UPS, FedEx, TNT, EMS, etc.), la guía aérea o el conocimiento de embarque por mar se le enviarán tan pronto como sus productos sean enviados. También hacemos seguimiento de la entrega y le mantenemos informado. Se proporciona un útil servicio postventa. Apoyamos lo que vende.

P: ¿Puedo hacer productos personalizados?

 R: Claro, solo envíenos su dibujo o muestra.
