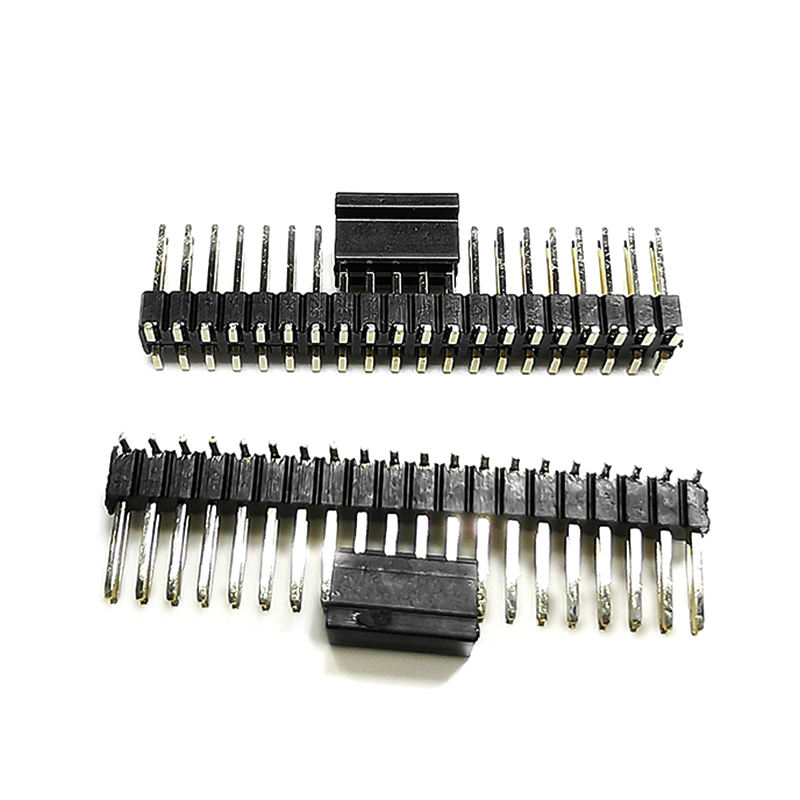

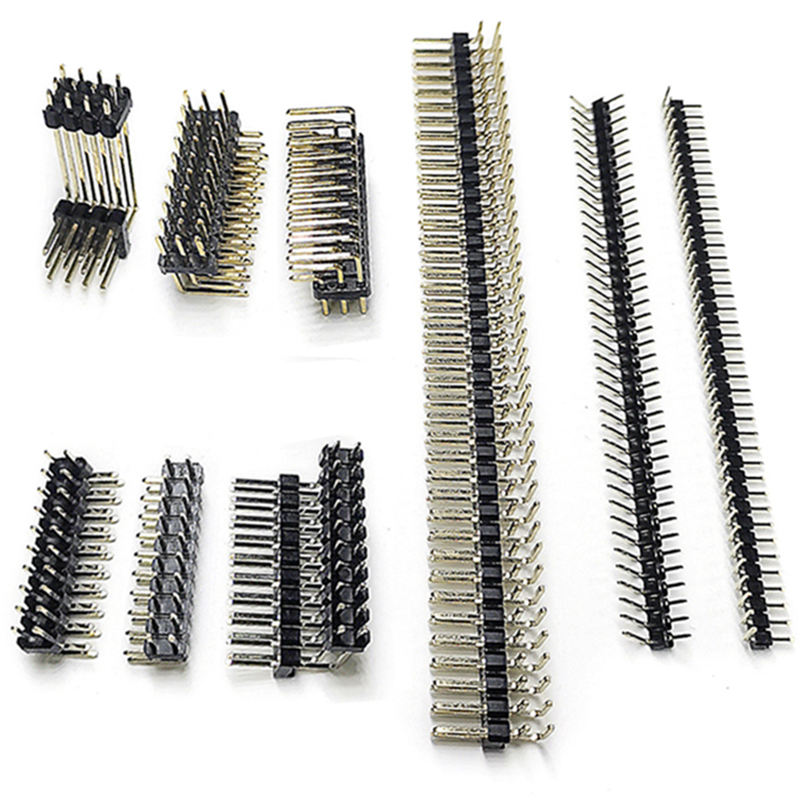

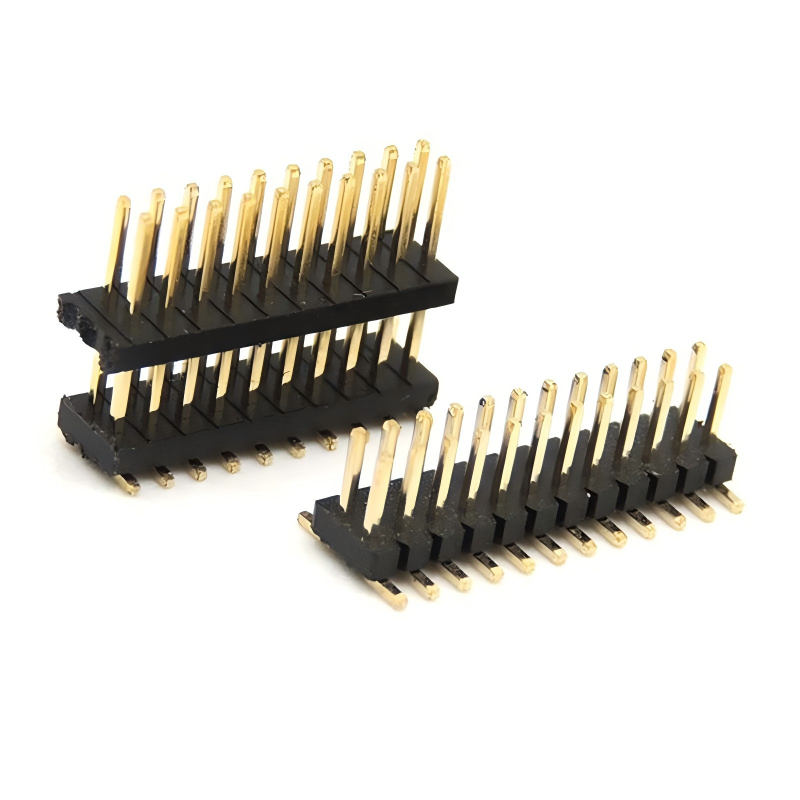

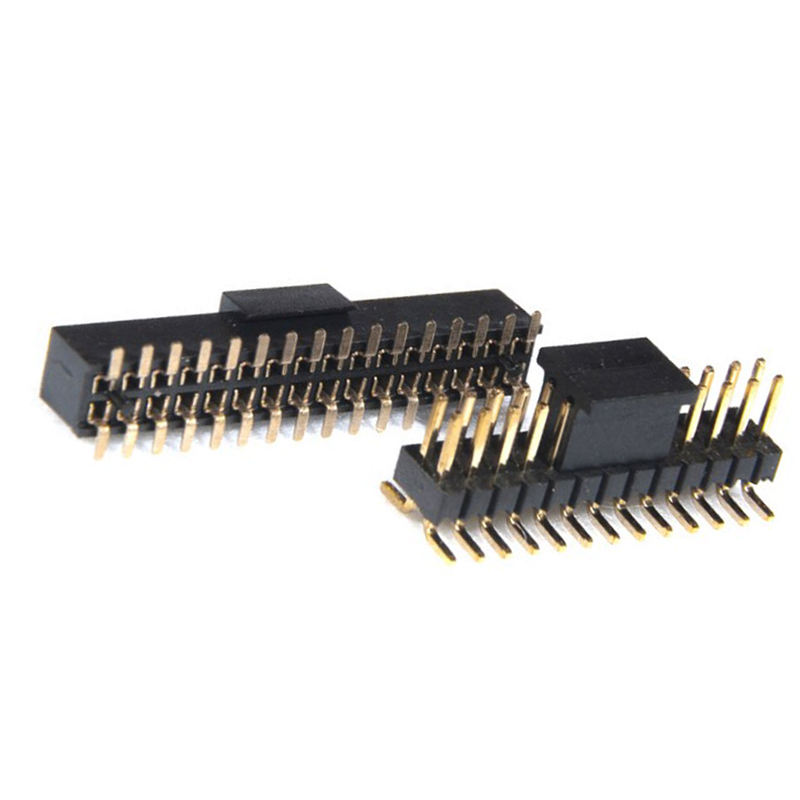

Press Fit Dual 6 8 20 Pin 2*14 2*3 5 Femenino 1mm 1.27mm 2mm 2.54mm Ángulo de inclinación SMD/SMT Cabecera Long Pin Header Conector masculino

Press-Fit / SMT / THT Cabecera masculina de broche largo 1.0 / 1.27 / 2.0 / 2.54 mm Pitch, fila única y doble (2×3 / 2×7 / 2×10 / 2×14), recta / ángulo recto / SMD, longitud de broche personalizada

Descripción del producto

Resumen general

Esta familia de cabeceras masculinas de pines largos cubre los cuatro tramos dominantes de tablero a tablero (1.0 / 1.27 / 2.0 / 2.54 mm) en fila única y doble, con tres estilos de terminación que corren en paralelo:con un ajuste de prensa conforme (plataforma trasera sin soldadura), SMT ala de gaviota en ángulo recto (auto colocación), y THT recta con cola extendida (apilación madre-hija, encabezados de depuración, entrepiso).Cualquier 2×n entre 2×2 y 2×40 se recoge sin NRE.

Los alfileres cuadrados son de latón girado/tinado (2.54/2.0) o bronce de fósforo (1.27/1.0), dorado en la zona de apareamiento con barrera de níquel, estaño en la terminación.por lo que la versión SMT pasa 260 °C de reflujo libre de plomo 10 s por IEC 60068-2-58 same clase como la serie SEKORM 296.

5 Puntos de venta diferenciados

1. Cuatro lanzamientos, una familia de herramientas¿Qué quieres decir?1.0 mm / 1.27 mm / 2.0 mm / 2.54 mmpines cuadrados Ø0,4 / 0,46 / 0,5 / 0,64 mm, respectivamente; dos filas de 2 × 3 (6p) / 2 × 7 (14p) / 2 × 10 (20p) / 2 × 14 (28p) y cualquier 2 × n en el medio,línea única 4/6/8/20/32/40 también cubierta , no el proveedor.

2. Tres terminaciones paralelas¿Qué quieres decir?Cuello que cumpla las condiciones de ajuste de prensa(Ø0,5 mm ojo de aguja, sin soldadura, para el plano de fondo como la serie Hongyian PF) /RA con alas de gaviota SMT(pad de recogida y colocación, 260°C 10s por SEKORM 296) /THT línea recta de broca larga(cola 11,96 mm por defecto, personalizable 8,5 ¢ 25 mm para apilar / madre-hija como Connray MH25422).

3. Las medidas de seguridad se aplican a las instalaciones de alta velocidad.No es poliéster barato; la versión SMT sobrevive al reflujo libre de plomo a 260 °C 10s, la versión THT con soldadura en onda está bien; las opciones de aislante coinciden con el grado industrial de Jetacon / SEKORM.

4. Verdadero 3A en 2.54mm / 1A en 1.27mm¢ aleación de Cu C2680 (2.54) o pines de bronce de fósforo C5210 (1.27), oro flash 0,05 μm / 0,76 μm (30 μm) opción / estaño mate; contacto R ≤ 20 mΩ, IR ≥ 1000 MΩ,Resisten a los mismos elementos eléctricos de la clase 1 296/MH25422.

5. Cruce con el SEKORM 296 / Connray MH25422 / Amfenol / Har-winPatrón de terreno de 2.54 mm = cuadrícula estándar de 0.1 "; 1.27 mm de fila doble coincide con el paso de la mezana Harwin / Harting har-flex; regresamos el dibujo cruzado + 3D STEP en 24 h.

Industria de las aplicaciones

• Tableros de madres e hijas / mezzanine️ THT de 2.54 mm de broca larga para Raspberry Pi HAT / 1.27 mm de clase har-flex para tarjeta 5G BBAI

• Planta trasera industrial​ – press-fit 2.0mm dual-row 2×10 into 1.6mm FR4, no wave solder (Hongyian PF use case)

• Las tablas de desarrollo / kits de evaluación2×3 SMD RA (clón PRT-27910) en los diseños originales de SparkFun/Adafruit

• Control PLC / DIN de las vías férreas2×7 RA THT, potencia + señal de 3A

• Sub-placa portátil para uso médico- 1,27 mm 2×10 SMT RA, flash de oro, aislante de perfil bajo de 4,3 mm

• Modulo de sensores para automóviles¥ 1,0 mm 2×7 SMT, LCP V-0, -40~+105 °C

• El equipo de ensayo / ATE​ – long-pin 2.54mm 2×40 for pogo adapter plates

Opciones de personalización

• El tono:1.0 / 1.27 / 2.0 / 2.54 mm(otros 1.5/3.96 a petición)

• Redacción: simple/doble/triple

• Cuenta: 2×3 / 2×7 / 2×10 / 2×14 / 2×20... 2×40

• Terminación: Las condiciones de las condiciones de ajuste de prensa / ala de gaviota SMT (derecha/RA) / perno largo recto THT / RA THT

• longitud del alfiler: apareamiento 5,0 11,96 mm, cola 2,4 / 3,0 / 8,5 / 10,0 / 11,96 / 25,0 mm

• Altura del plástico: 2.0 / 2.54 / 4.3 / 5.0 mm

• Revestimiento: Au flash / 15μ" / 30μ" + Ni / pleno estaño / dúplex

• En el caso de los vehículos de motor, el valor de los valores de las emisiones de CO2 es el valor de las emisiones de CO2 de los vehículos de motor.

• Las piezas de los equipos de ensamblaje deberán estar equipadas con un dispositivo de ensamblaje de la misma composición.

Proceso de paso personalizado

1. Recopilación de requisitos → 2. Evaluación técnica y cotización → 3. Revisión y confirmación del dibujo 3D → 4. Molde / herramienta y prototipo → 5. Prueba de muestra (contacto R, retención, reflujo) y aprobación → 6.Producción en masa → 7- Final de control y envío.

Nuestro servicio

Disponibilidad de muestras y política

Las muestras son para ser enviados a nuestros clientes de forma gratuita a petición de ellos, siempre y cuando estén dispuestos a pagar por el flete, o podemos pagar el flete para algunos viejos clientes de nuestro lado también,o el cliente puede pagar el flete por adelantado, y podemos enviar muestras con nuestro mensajero también.

Las garantías/garancias/términos y condiciones

Proporcionamos una garantía de calidad del producto.
Se garantiza una entrega rápida de 15 días.
Los términos de pago incluyen T / T, pero está sujeto a negociación, como L / C, PayPal, Western Union, y más.

Servicio postventa

Se ofrece un servicio excelente a través de nuestra red de oficinas y sede.
Por favor, póngase en contacto con nuestro departamento de ventas de marketing, ya sea por teléfono o por correo electrónico, o si es conveniente, visite nuestra oficina.
Además del servicio amable, ofrecemos los precios más competitivos y horarios flexibles.

Preguntas frecuentes

P: ¿Cuál es su MOQ?

R: Nuestro MOQ suele ser de 1000 pcs, pero aceptamos pequeñas cantidades de pedido para pruebas.

P: ¿Puedo visitar su fábrica?

R: Bienvenido a visitar nuestra fábrica, y le mostraremos nuestro proceso de producción profesional, y esperamos que podamos tener cooperación a largo plazo con usted.

¿Cuál es su tiempo de muestra? ¿Cuál es su tiempo de entrega?

R: 7 días para las muestras y 15-20 días para la producción en masa.

P: ¿Cómo inspecciona mi mercancía?

R: Puede inspeccionar visitando la fábrica, o pedir a un tercero que inspeccione, o por inspección de imágenes.

P: ¿Cuánto cuesta el envío a mi país?

R: El flete será dado por la compañía de flete en función de su peso bruto y CBM.

P: ¿Cómo sé si envías mi pedido?

R: El número de seguimiento ((DHL, UPS, FedEx, TNT, EMS, etc.), la factura aérea, o B / L por mar se le enviará tan pronto como sus productos sean enviados. También hacemos un seguimiento de la entrega y lo mantenemos informado.Se ofrece un servicio de asistencia posteriorApoyamos lo que venden.

P: ¿Puedo hacer productos personalizados?

 R: Claro, sólo envíenos su dibujo o muestra.
