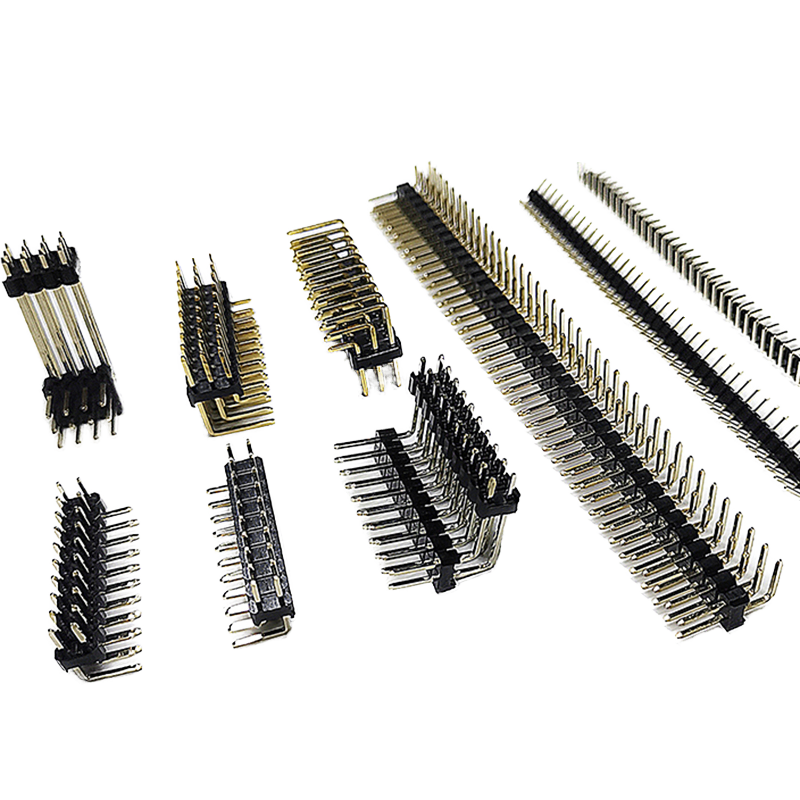

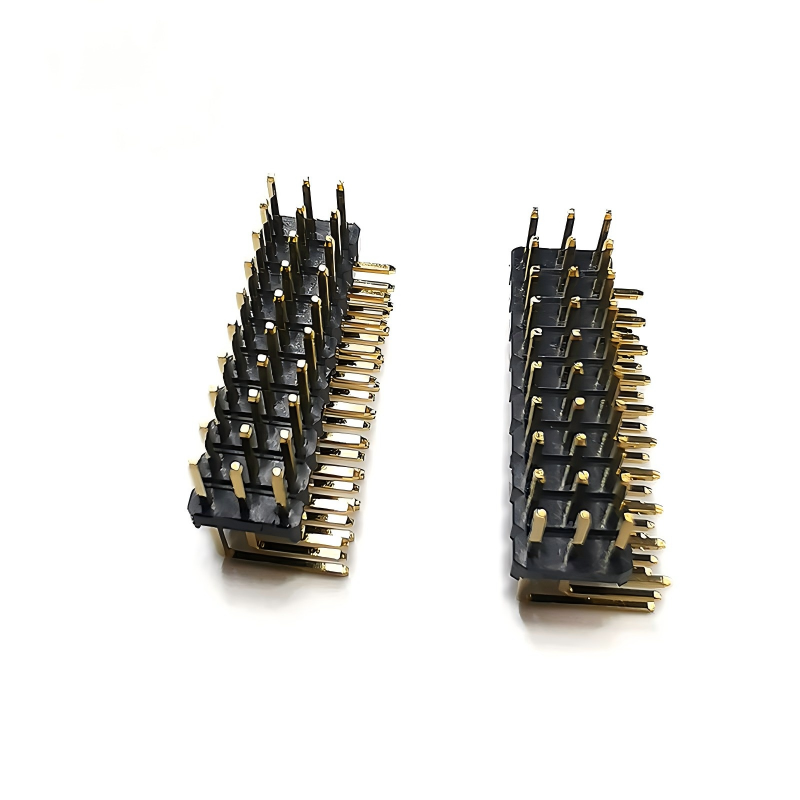

2.54mm Pitch Double Row Male Pin Header Connector Direct PCB Revestido de oro de la cabecera de la tira

Descripción del producto

Resumen general

El cabezal de alfiler masculino recto de doble fila de 2,54 mm es la interconexión de red de 0.1 "para el caballo de batalla: alfileres cuadrados de latón Ø0,64 mm presionados en un aislador negro PBT UL94 V-0, agujero a 180 °,de oro sobre el níquel en la zona de apareamientoSe suministra como un palo separado de 101,6 mm (2 × 40 fila doble) que se rompe a cada 2,54 mm a 2 × 2 / 2 × 5 / 2 × 20 etc. el clon mecánico exacto de las series rectas de dos filas de Connfly DS1021-2X40SF133-B y SEKORM Z-213 2213S-40G.

Se combina con cabeceras femeninas estándar de 2.54 mm, carcasas de crimp DuPont y recipientes de placa base Arduino / STM32.8 mm total-pin (Confly 2×40) también disponible.

Materiales

• El aislante: PBT negro UL94 V-0; opción PA6T (ICKEY 6T) para onda libre de plomo a 260 °C; opción Nylon 6T/GWT a 750 °C

• El pin: latón C2680 Ø0,64 mm cuadrados; bronce de fósforo C5210 opcional para ciclos > 500

• El revestimiento: Flash de oro 0,05 μm sobre 50 μm "Ni en la zona mate de 5,84 mm; estaño mate 2 ¢ 3 μm en la cola de 3,0 mm;con una longitud de 30 μm (0,76 μm) de oroEl precio de venta es de 500 pcs (

• Opciones de plástico: mono plástico de 2,5 mm de altura / doble plástico reforzado (anti-doblaje)

Industria de las aplicaciones

• Las tablas de desarrollo / kits de evaluación¢ Arduino Mega/Uno banda masculina, encabezado STM32 Nucleo, encabezado de apilamiento Raspberry Pi HAT (long-pin 6T/10.8mm)

• Planta trasera industrialLas tarjetas de E/S PLC, controlador de rieles DIN, 2×20 THT en FR4 de 1,6 mm

• Prueba y medición¢ Pinos de fijación ATE, tableros de combustión, placas de adaptador de pogo

• Consumidor/aparato∆ tablero de control de la lavadora, PCB del cargador, módulo LED con cadena de margaritas

• Autos y vehículosModulo de luz para automóviles, bus de señal de 5V/12V (antioxidante de luz de oro)

• Subgrupo médico

Opciones de personalización

• Cuenta: 2×2 / 2×3 / 2×5 / 2×10 / 2×20 /2×40¿ Qué pasa?

• Plastico: mono (2,5 mm) / doble reforzado

• Cuello de alfiler: 3.0mm (default) / 6.0mm (6T) / 10.8mm total (clón de Confly) / 8.5 / 11.96mm

• El aislante: PBT negro (por defecto) / PA6T / Nylon 6T / LCP / color

• Revestimiento: flash de oro /30 μ" selectivo/ pleno de estaño / dúplex (Au mate + Sn cola)

• Material de las alfileras: latón (por defecto) / bronce de fósforo

• Embalaje: bolsas/tubos/ bandejas de PE

Proceso de paso personalizado

1. Recopilación de requisitos → 2. Evaluación técnica y cotización → 3. Revisión y confirmación del dibujo 3D → 4. Molde / herramienta y prototipo → 5. Prueba de muestra (contacto R, retención, reflujo) y aprobación → 6.Producción en masa → 7- Final de control y envío.

Nuestro servicio

Disponibilidad de muestras y política

Las muestras son para ser enviados a nuestros clientes de forma gratuita a petición de ellos, siempre y cuando estén dispuestos a pagar por el flete, o podemos pagar el flete para algunos viejos clientes de nuestro lado también,o el cliente puede pagar el flete por adelantado, y podemos enviar muestras con nuestro mensajero también.

Las garantías/garancias/términos y condiciones

Proporcionamos una garantía de calidad del producto.
Se garantiza una entrega rápida de 15 días.
Los términos de pago incluyen T / T, pero está sujeto a negociación, como L / C, PayPal, Western Union, y más.

Servicio postventa

Se ofrece un servicio excelente a través de nuestra red de oficinas y sede.
Por favor, póngase en contacto con nuestro departamento de ventas de marketing, ya sea por teléfono o por correo electrónico, o si es conveniente, visite nuestra oficina.
Además del servicio amable, ofrecemos los precios más competitivos y horarios flexibles.

Preguntas frecuentes

P: ¿Cuál es su MOQ?

R: Nuestro MOQ suele ser de 1000 pcs, pero aceptamos pequeñas cantidades de pedido para pruebas.

P: ¿Puedo visitar su fábrica?

R: Bienvenido a visitar nuestra fábrica, y le mostraremos nuestro proceso de producción profesional, y con la esperanza de que podamos tener una cooperación a largo plazo con usted.

¿Cuál es su tiempo de muestra? ¿Cuál es su tiempo de entrega?

R: 7 días para las muestras y 15-20 días para la producción en masa.

P: ¿Cómo inspecciona mi mercancía?

R: Puede inspeccionar visitando la fábrica, o pedir a un tercero que inspeccione, o por inspección de imágenes.

P: ¿Cuánto cuesta el envío a mi país?

R: El flete será dado por la compañía de flete en función de su peso bruto y CBM.

P: ¿Cómo sé si envías mi pedido?

R: El número de seguimiento ((DHL, UPS, FedEx, TNT, EMS, etc.), la factura aérea, o B / L por mar se le enviará tan pronto como sus productos sean enviados. También hacemos un seguimiento de la entrega y lo mantenemos informado.Se ofrece un servicio de asistencia posteriorApoyamos lo que venden.

P: ¿Puedo hacer productos personalizados?

 R: Claro, sólo envíenos su dibujo o muestra.
