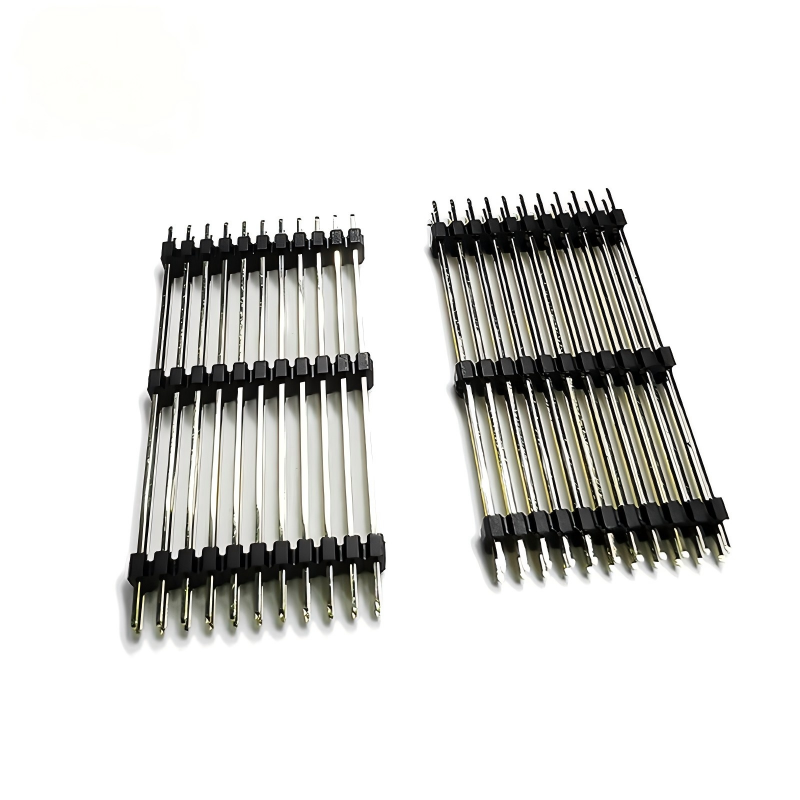

1.27mm Conector Hembra de Pin de PCB de Doble Fila y Ángulo Recto de 40 Pines

1.27mm y 2.0mm encabezado de alfiler femenino con ángulo recto

Descripción del producto

Resumen general

El 1,27 mm / 2.0mm Right-Angle Female Pin Header​ is a through-hole 90° receptacle strip for board-to-board and wire-to-board interconnects where the mating pin header stands vertically on the daughter card and the receptacle lies flat on the main PCB (typical Arduino Mega/Uno female strip, STM32 baseboard, sensor industrial daughtercard). Se suministra como stick de separación de una sola fila de 40 pines (snaps a 4/6/8/16/20/32) y stick de 40 pines de doble fila de 2 × 20 (doble fila 2 × 3 × 2 × 40 bajo petición).

1La versión de.27mm utiliza contactos de bronce de fósforo en PA6T o LCP (clón mecánico KLS1-208C, altura del aislante de 4,3 mm por defecto, opción de 8,5 mm de altura); 2.La versión de 0 mm utiliza latón en PBT / PA6T con clasificación 2A por clase Yuanyue / Antenk RAAmbos son THT de soldadura de ondas, no SMT.

5 Puntos de venta diferenciados

1. 1. Dos campos, una familia RA¿Qué quieres decir?1.27 mm (0,05")calificado1.0 Apor clase KLS1-208C / Preci-Dip 850,2.0 mmcalificado2.0 ALas líneas de puntuación de separación en 40 pines de un solo palo.

   2. En el caso de las máquinas de ensayo, se utilizará el método de ensayo de las máquinas de ensayo.KLS1-208C especifica "Pino de ángulo recto ±3°"; longitud de cola de 3,0 mm (1,27 mm) / 3,0 mm (4,0 mm), agujero a través, listo para soldadura por onda; no SMT ala de gaviota (versión SMT vendida por separado).

   3. Se utilizará el sistema de control del flujo de agua.¢ 1,27 mm utiliza PA6T o LCP (KLS1-208C-B / C); 2,0 mm PBT / PA6T V-0; 230 ° C / 30s (PBT) o 260 ° C / 10s (PA6T / LCP) temperatura de procesamiento por Yuanyue / Antenk doc.

   4. 1A / 2A Nivel real, 20mΩ máximo, 500V CA¢ Fósforo de bronce (1.27) o latón (2.0) de contacto cuadrado Ø0.46mm / Ø0.5mm, flash de oro sobre 50μ "Ni o estaño mate; IR ≥1000MΩ, DWV 500V AC 1min (1.27) / 500V (2.0). No "grado de juguete 0.5A".

   5. Cruz de pin a pin a KLS / Preci-Dip / Antenk / HarwinEl patrón de tierra de 1.27mm coincide con KLS1-208C-4.3-1-40-R-B y Preci-Dip 850-10-040-20-001101; 2.0mm coincide con Antenk 2.0mm RA caja/cabeza femenina.

Materiales

• 1carcasa de.27 mm: PA6T (KLS "B") o LCP (KLS "C"), negro, UL94 V-0

• 2Casilla de 0,0 mm: PBT (proceso a 230 °C) o PA6T (proceso a 260 °C), negro, V-0

• 1.27mm de contacto: Bronce de fósforo C5210, Ø0,46 mm cuadrados, oro flash 0,05 μm / 0,76 μm (30 μm) sobre 50 μ" Ni, o estaño mate

• 2.0 mm de contacto: latón C2680, Ø0,5 mm cuadrados, las mismas opciones de revestimiento

• Cuello: 3,0 mm (1,27) / 3,0 ∼4,0 mm (2,0) pierna de THT conformes en lata, área de prensa Ø0,64 mm

Industria de las aplicaciones

• Las tablas de desarrollo / kits de evaluaciónArduino Uno/Mega banda femenina (2.54mm hermano), STM32 Nucleo tablero base 2.54mm + 1.27mm mezzanine, XBee/Bluetooth módulo receptáculo (1.27mm 2×10)

• Planta trasera industrial¢ Cartas hijas de E/S PLC, controlador de rieles DIN, 1,27 mm 2×20 para el mezanino 5G BBAI

• Prueba y medición

• Automóvil/navegación

• Subgrupo médico- Modulo de complemento de monitor del paciente, flash dorado 1.27mm 2×7 RA

• Consumidor/aparato

Opciones de personalización

• El tono:1.27 mm- ¿ Qué?2.0 mm(1.0/2.54 bajo petición)

• fila: simple (1 × 4 ¢ 1 ¢ 40) / doble (2 × 3 ¢ 2 ¢ 40)

• La altura del aislante: 1,27 mm → 2,1/3,4/4,3/5,0/8,5 mm; 2,0 mm → 4,9/6,3/8,1 mm

• Contacto: bronce de fósforo (1.27) / latón (2.0)

• Revestimiento: oro flash / 30 μm / 50 μm + Ni / pleno estaño

• Cuello: 3,0 mm (1,27) / 3,0 mm (4,0) / personalizado

• Peg: con/sin peg de posición

• Embalaje: tubo/ bandeja/ cinta en bobina (sólo SMT)

Proceso de paso personalizado

1. Recopilación de requisitos → 2. Evaluación técnica y cotización → 3. Revisión y confirmación del dibujo 3D → 4. Molde / herramienta y prototipo → 5. Prueba de muestra (contacto R, retención, reflujo) y aprobación → 6.Producción en masa → 7- Final de control y envío.

Nuestro servicio

Disponibilidad de muestras y política

Las muestras son para ser enviados a nuestros clientes de forma gratuita a petición de ellos, siempre y cuando estén dispuestos a pagar por el flete, o podemos pagar el flete para algunos viejos clientes de nuestro lado también,o el cliente puede pagar el flete por adelantado, y podemos enviar muestras con nuestro mensajero también.

Las garantías/garancias/términos y condiciones

Proporcionamos una garantía de calidad del producto.
Se garantiza una entrega rápida de 15 días.
Los términos de pago incluyen T / T, pero está sujeto a negociación, como L / C, PayPal, Western Union, y más.

Servicio postventa

Se ofrece un servicio excelente a través de nuestra red de oficinas y sede.
Por favor, póngase en contacto con nuestro departamento de ventas de marketing, ya sea por teléfono o por correo electrónico, o si es conveniente, visite nuestra oficina.
Además del servicio amable, ofrecemos los precios más competitivos y horarios flexibles.

Preguntas frecuentes

P: ¿Cuál es su MOQ?

R: Nuestro MOQ suele ser de 1000 pcs, pero aceptamos pequeñas cantidades de pedido para pruebas.

P: ¿Puedo visitar su fábrica?

R: Bienvenido a visitar nuestra fábrica, y le mostraremos nuestro proceso de producción profesional, y con la esperanza de que podamos tener una cooperación a largo plazo con usted.

¿Cuál es su tiempo de muestra? ¿Cuál es su tiempo de entrega?

R: 7 días para las muestras y 15-20 días para la producción en masa.

P: ¿Cómo inspecciona mi mercancía?

R: Puede inspeccionar visitando la fábrica, o pedir a un tercero que inspeccione, o por inspección de imágenes.

P: ¿Cuánto cuesta el envío a mi país?

R: El flete será dado por la compañía de flete en función de su peso bruto y CBM.

P: ¿Cómo sé si envías mi pedido?

R: El número de seguimiento ((DHL, UPS, FedEx, TNT, EMS, etc.), la factura aérea, o B / L por mar se le enviará tan pronto como sus productos sean enviados. También hacemos un seguimiento de la entrega y lo mantenemos informado.Se ofrece un servicio de asistencia posteriorApoyamos lo que venden.

P: ¿Puedo hacer productos personalizados?

 R: Claro, sólo envíenos su dibujo o muestra.
