2.54mm Cabezal de Pin Macho de una Sola Fila Tipo U – Versión de Puente de 2/3/4/5 Pines, Paso de 5.08mm, Soldadura THT, Pin Cuadrado de Latón, PBT/LCP UL94 V-0

Descripción del Producto

Visión General

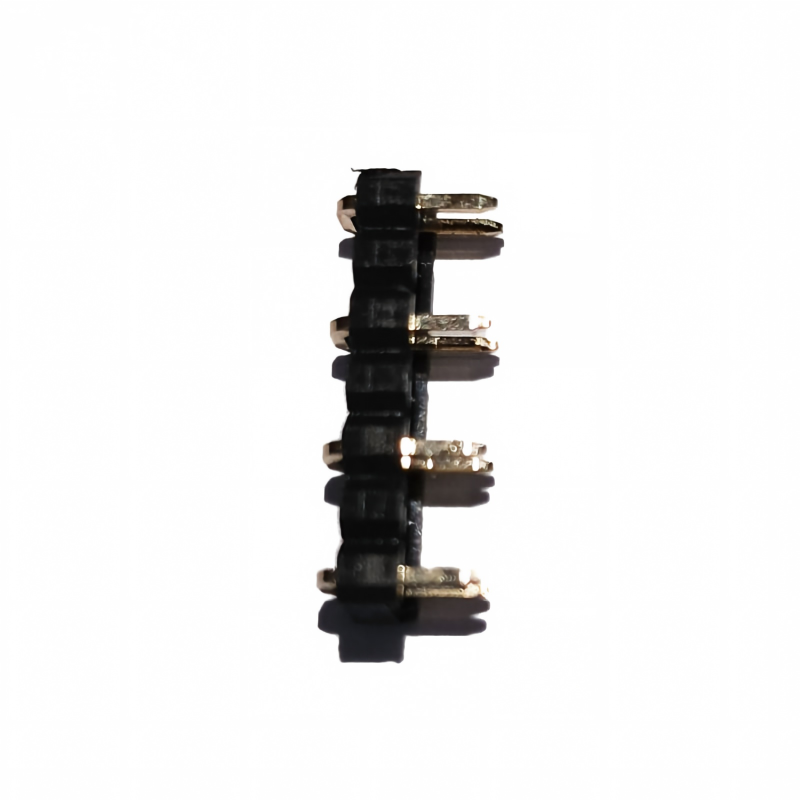

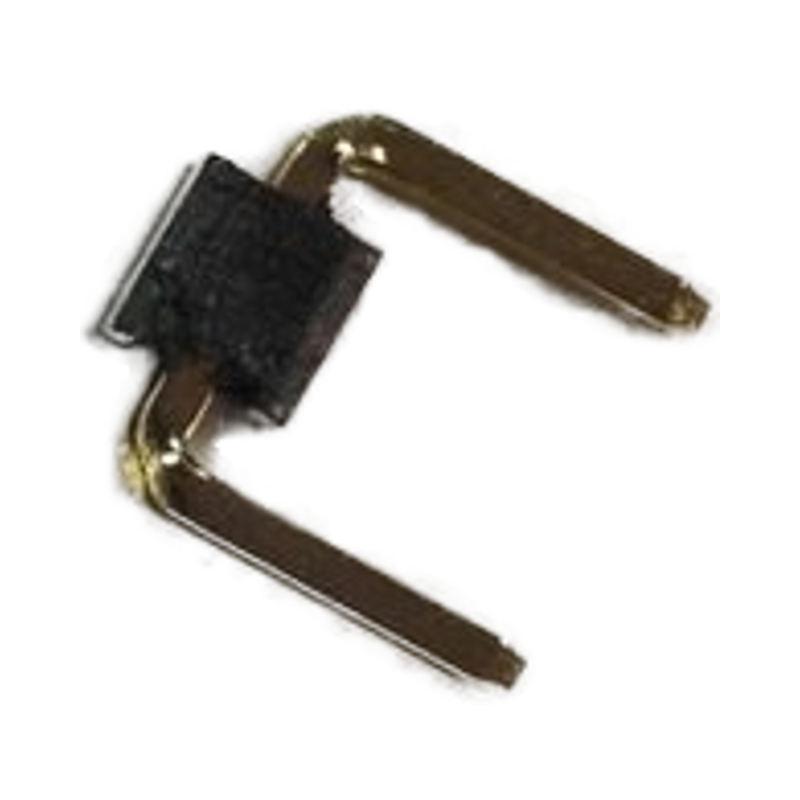

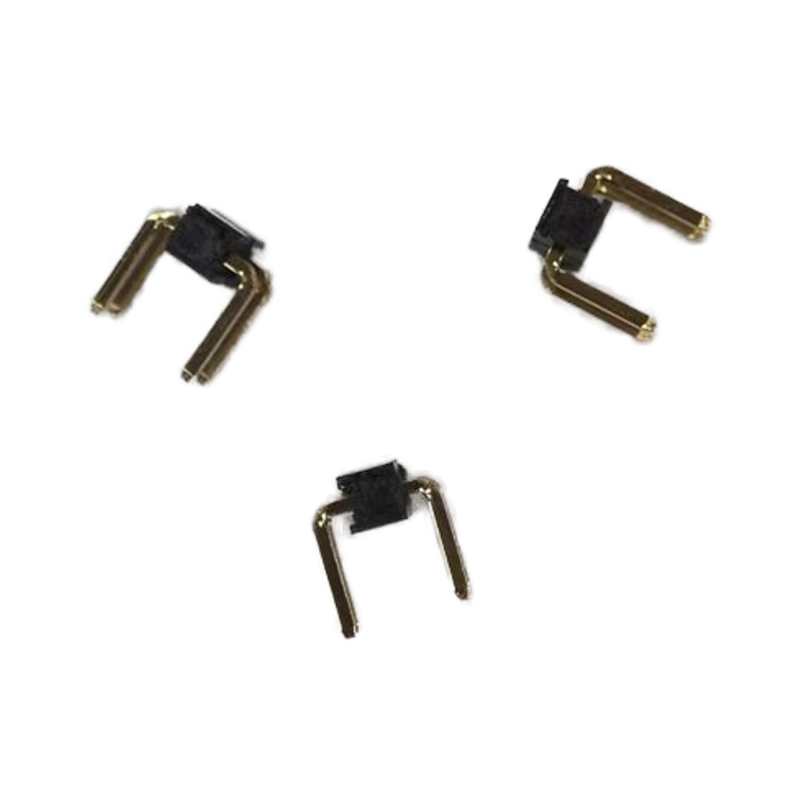

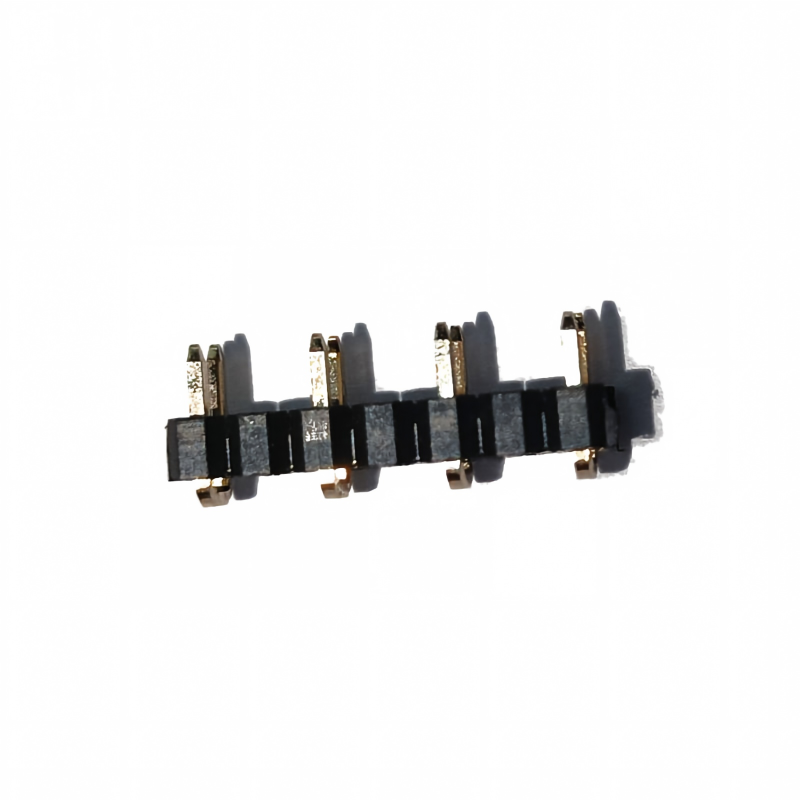

El Cabezal de Pin Macho de una Sola Fila Tipo U Personalizado de 2.54mm (Distancia de Puente de 5.08mm) es un cabezal de latón estampado para montaje en orificio pasante donde cada pin está doblado en un arco "U": dos patas rectas entran en la PCB con un paso de 2.54mm, el arco se eleva por encima del aislante y abarca 5.08mm de extremo a extremo en la versión de 2 pines — coincidiendo exactamente con la distancia entre dos zócalos hembra adyacentes, por lo que actúa como un puente permanente soldado/desviador de configuración (mismo papel que una tapa de puente de plástico negro, pero montado en placa y a prueba de vibraciones).

Industrias de Aplicación

• Placas de desarrollo MCU / MPU – puente en U de 2 pines para modo de arranque (STM32 BOOT0/BOOT1), strap de dirección I²C de 3 pines

• Controlador industrial – reemplazo de interruptor DIP para configuración (a prueba de vibraciones), selección de CS SPI de 4 pines

• PCB de fuente de alimentación – puente de riel de 12V/5V de 2 pines, selección de detección de 3 pines

• Módulo automotriz (no de seguridad) – terminación CAN de 2 pines, flash de oro anti-oxidación

• Placa base de consumo – borrado CMOS de 2 pines, selección de modo BIOS (hermano de la tapa de puente Amazon de 600 piezas, pero versión soldada)

Opciones de Personalización

• Número de pines: 2 / 3 / 4 / 5 (tipo U de una sola fila)

• Altura del aislante: 2.5mm (predeterminado) / 5.0mm

• Longitud del pin (pata): 3.0 / 4.0 / 6.0mm

• Altura del arco en U: 2.0 / 3.0 / 5.0mm por encima del aislante

• Aislante: PBT+GF V-0 negro (predeterminado) / LCP / PA6T / color

• Recubrimiento: flash de oro / 1µ" / 30µ" / estaño completo / dúplex

• Pin: latón (predeterminado) / bronce fosforoso

• Embalaje: bolsa de PE/tubo/bandeja

Proceso de Personalización Paso a Paso

1. Recopilación de Requisitos → 2. Evaluación Técnica y Cotización → 3. Revisión y Confirmación de Dibujo 3D → 4. Molde / Herramientas y Prototipo → 5. Prueba de Muestra (contacto R, retención, reflujo) y Aprobación → 6. Producción en Masa → 7. QC Final y Envío
