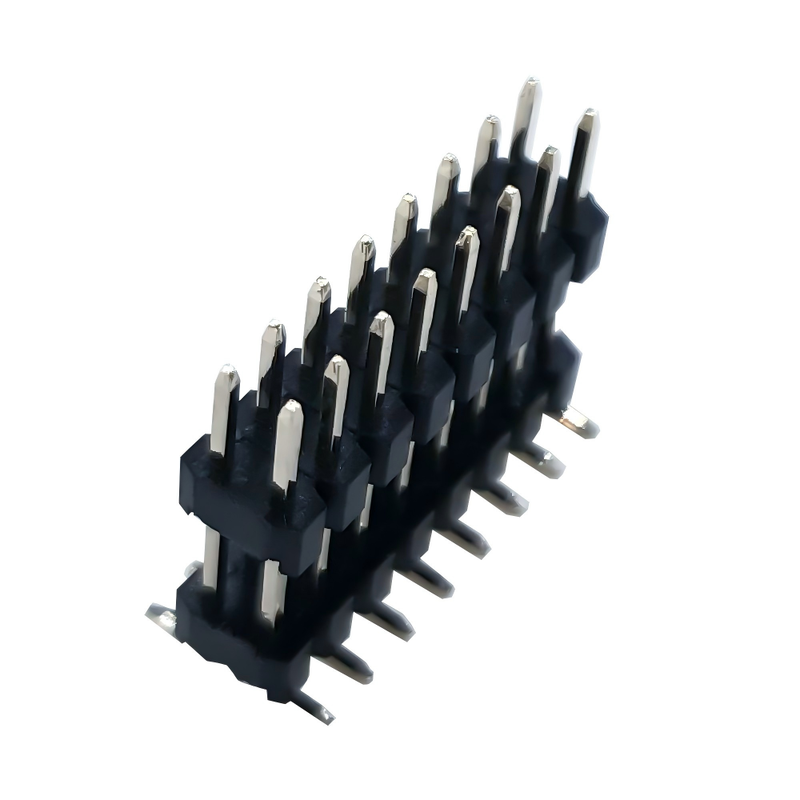

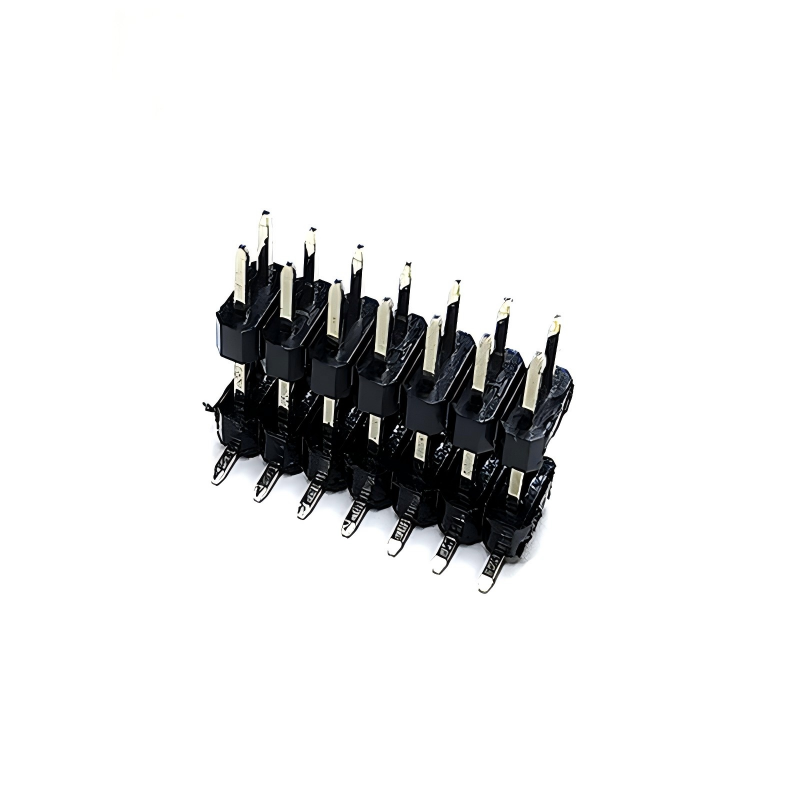

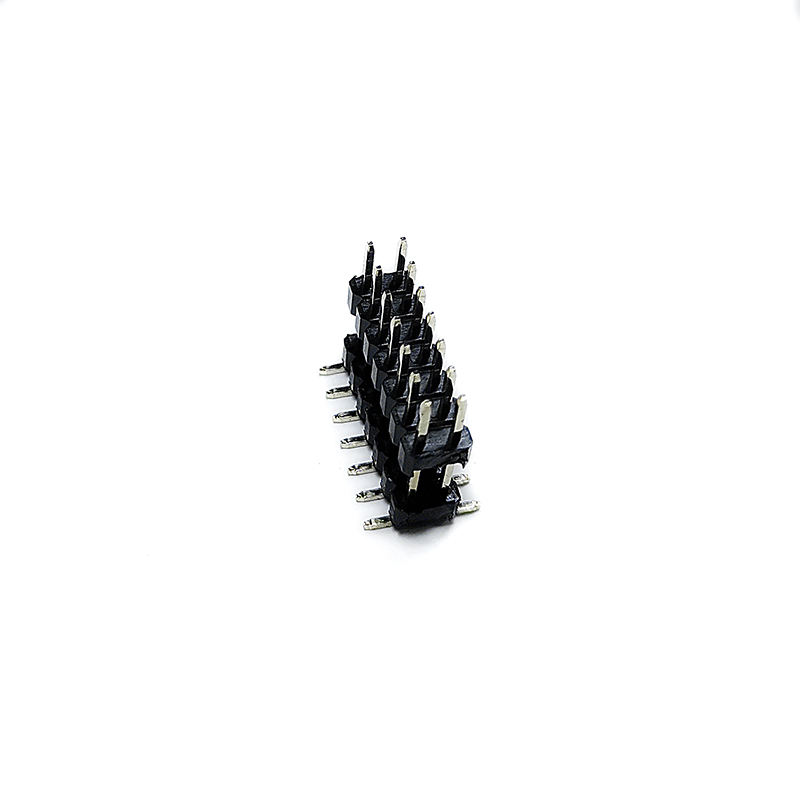

2.54mm (0.1") Cabecera de alfiler masculino recta de fila doble Tipo SMT (montaje vertical de la superficie), colas de alas de gaviota, alfiler cuadrado de latón, PA6T / LCP UL94 V-0, para PCB de alta densidad

Descripción del producto

Resumen general

El cabezal de alfiler masculino recto de doble fila de 2,54 mm SMT Tipo es la evolución de montaje superficial de la clásica tira de alfiler de 0,1 ": alfileres cuadrados de latón Ø0,64 mm presionados en un aislante PA6T UL94 V-0 negro,Orientación vertical de 180° con colas SMD de alas de gaviota que fluyen de nuevo en la parte superior del PCB, sin soldadura de onda. Se suministra como palo de doble fila separable (2 × 20 = 40 pines por defecto para la placa de desarrollo / GPIO; 2 × 40 para el controlador industrial), que se puede romper cada 2,54 mm.

Materiales

• El aislante: PBT negro UL94 V-0; opción PA6T para onda libre de plomo a 260°C; opción Nylon 6T/GWT a 750°C

• El pin: latón C2680 Ø0,64 mm cuadrado; bronce fosfórico C5210 opcional para ciclos > 500 (Amphenol Quickie utiliza PB)

• El revestimiento: Flash de oro 0,05 μm sobre 50 μm "Ni en la zona mate de 5,84 mm; estaño mate 2 ¢ 3 μm en la cola de 3,0 mm; opción de oro selectiva de 30 μm " (0,76 μm) a 500 pcs MOQ

• Opciones de plástico: mono plástico de 2,5 mm de altura / doble plástico reforzado (anti-doblaje)

Industria de las aplicaciones

• Módulos de cámaras IP2×20 cabezal recto en el adaptador flex de la placa del sensor a la placa principal, 2×5 en el subtablero del controlador IR-LED

• Tarjeta principal del DVR / NVR2×40 de doble fila para GPIO / alarma / RS485 / audio

• Inyector / interruptor de PoE2×5 cabezal de energía + datos, anti-oxidación de oro en el ático / armario de cableado

• Lector de control de acceso2×5 / 2×10 para Wiegand + LED + zumbador

• Estación de puertas inteligentes / videointercom2×20 mezzanine a la MCU principal

• Camara de tráfico / ANPR2×40 plano de fondo industrial, temperatura amplia de -40 ~ +105 °C

• Hub de sensores de seguridad¢ PIR / humo / tablero agregador de vidrio roto

Opciones de personalización

• Cuenta: 2 por 2 / 2 por 5 / 2 por 10 /2 por 20/ 2×40 (desprendimiento)

• Cola: 3,0 mm (por defecto) / 6,0 mm (6T) / 10,8 mm en total (clón de Confly) / 8,5 / 11,96 mm

• Plastico: de un solo 2,5 mm / doble 4,3 mm / 8,5 mm de altura

• El aislante: PBT+30%GF negro (por defecto) / PA6T / Nylon 6T / color

• Revestimiento: flash de oro /30 μ" selectivo/ pleno de lata / dúplex

• Pin: latón (por defecto) / bronce de fósforo

• Orientación: recta/ángulo derecho

• Embalaje: bolsas/tubos/ bandejas de PE

Proceso de paso personalizado

1. Recopilación de requisitos → 2. Evaluación técnica y cotización → 3. Revisión y confirmación del dibujo 3D → 4. Molde / herramienta y prototipo → 5. Prueba de muestra (contacto R, retención, reflujo) y aprobación → 6.Producción en masa → 7- Final de control y envío.

Nuestro servicio

Disponibilidad de muestras y política

Las muestras son para ser enviados a nuestros clientes de forma gratuita a petición de ellos, siempre y cuando estén dispuestos a pagar por el flete, o podemos pagar el flete para algunos viejos clientes de nuestro lado también,o el cliente puede pagar el flete por adelantado, y podemos enviar muestras con nuestro mensajero también.

Las garantías/garancias/términos y condiciones

Proporcionamos una garantía de calidad del producto.
Se garantiza una entrega rápida de 15 días.
Los términos de pago incluyen T / T, pero está sujeto a negociación, como L / C, PayPal, Western Union, y más.

Servicio postventa

Se ofrece un servicio excelente a través de nuestra red de oficinas y sede.
Por favor, póngase en contacto con nuestro departamento de ventas de marketing, ya sea por teléfono o por correo electrónico, o si es conveniente, visite nuestra oficina.
Además del servicio amable, ofrecemos los precios más competitivos y horarios flexibles.

Preguntas frecuentes

P: ¿Cuál es su MOQ?

R: Nuestro MOQ suele ser de 1000 pcs, pero aceptamos pequeñas cantidades de pedido para pruebas.

P: ¿Puedo visitar su fábrica?

R: Bienvenido a visitar nuestra fábrica, y le mostraremos nuestro proceso de producción profesional, y con la esperanza de que podamos tener una cooperación a largo plazo con usted.

¿Cuál es su tiempo de muestra? ¿Cuál es su tiempo de entrega?

R: 7 días para las muestras y 15-20 días para la producción en masa.

P: ¿Cómo inspecciona mi mercancía?

R: Puede inspeccionar visitando la fábrica, o pedir a un tercero que inspeccione, o por inspección de imágenes.

P: ¿Cuánto cuesta el envío a mi país?

R: El flete será dado por la compañía de flete en función de su peso bruto y CBM.

P: ¿Cómo sé si envías mi pedido?

R: El número de seguimiento ((DHL, UPS, FedEx, TNT, EMS, etc.), la factura aérea, o B / L por mar se le enviará tan pronto como sus productos sean enviados. También hacemos un seguimiento de la entrega y lo mantenemos informado.Se ofrece un servicio de asistencia posteriorApoyamos lo que venden.

P: ¿Puedo hacer productos personalizados?

 R: Claro, sólo envíenos su dibujo o muestra.
