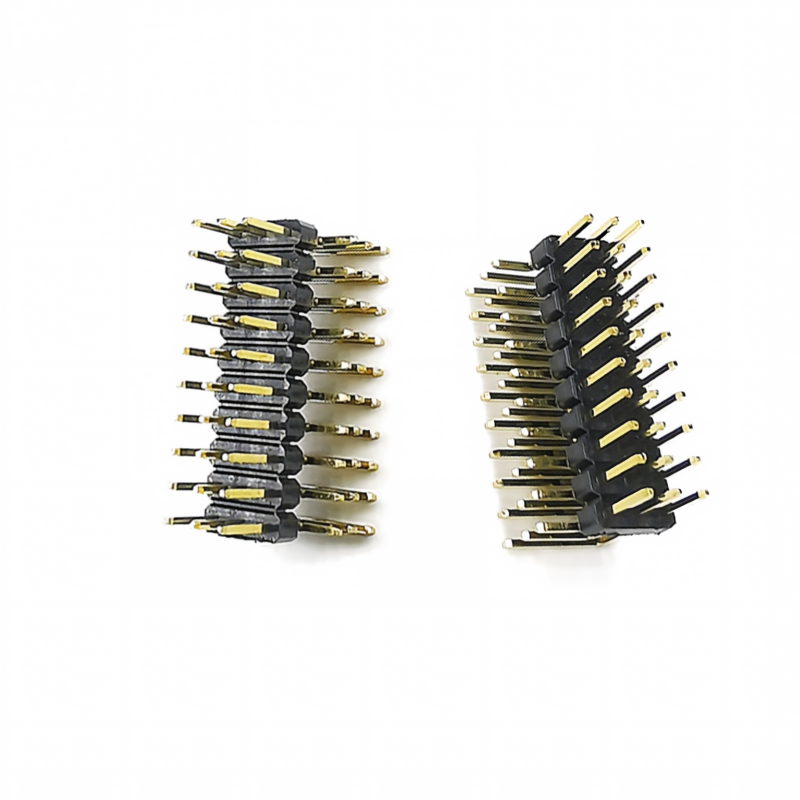

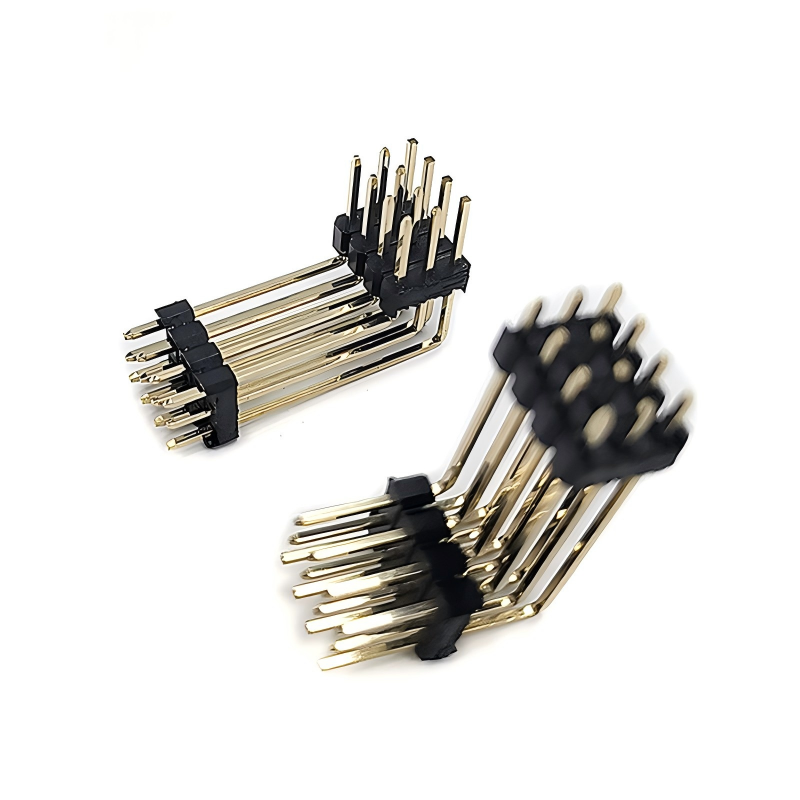

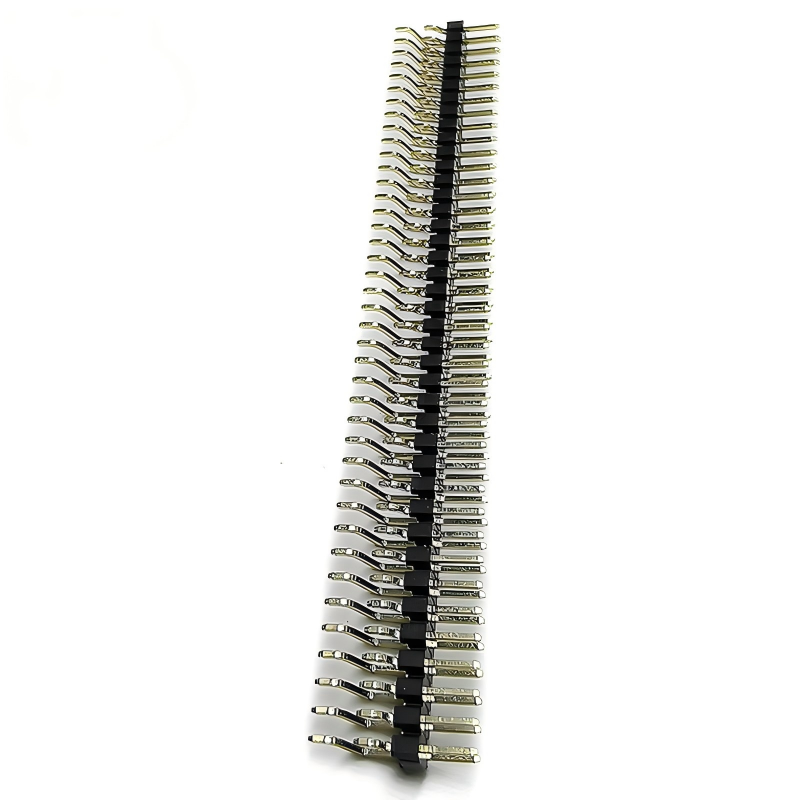

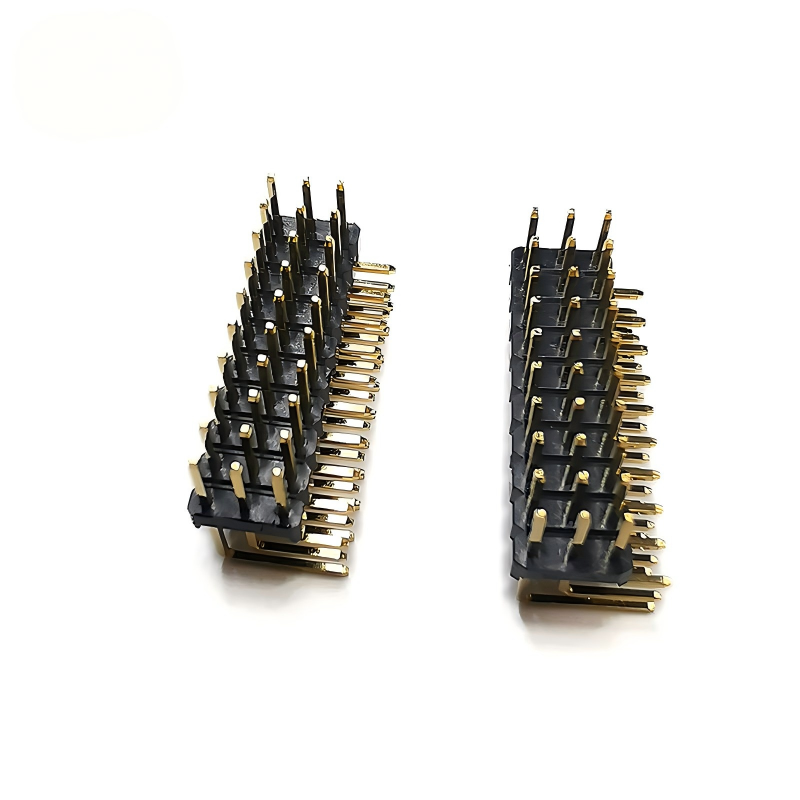

3.96 mm Conector de Pin Mecanizado de Tres Filas para Máquinas Herramienta CNC y Controladores Industriales
Descripción del Producto
| Artículo |
Especificación |
| Paso |
3.96 mm (0.156 pulgadas), centro a centro |
| Filas |
3 Filas |
| Tipo de Montaje |
Soldadura Through-hole (DIP); Recto / Ángulo recto opcional |
| Posiciones Disponibles |
Recuento de pines personalizado por fila; 3-40 posiciones totales, OEM aceptable |
| Construcción del Pin |
Pin sólido mecanizado por CNC de precisión (no estampado) |
| Sección Transversal del Pin |
Pin mecanizado cuadrado (dimensión personalizada disponible) |
| Corriente Nominal |
7 A máx. por contactoConexión HRB... |
| Voltaje Nominal |
300 V CA |
| Resistencia de Contacto |
≤10 mΩ (inicial) |
| Resistencia de Aislamiento |
≥1000 MΩ CC 500 V |
| Voltaje de Rigidez Dieléctrica |
1500 V CA, 1 minuto |
| Rango de Temperatura de Operación |
-40 °C ~ +120 °CConexión HRB... |
| Ciclos de Acoplamiento |
Mínimo 500 ciclos |
| Cumplimiento |
RoHS 2.0, REACH |
| Parte de Acoplamiento Compatible |
Socket hembra mecanizado de tres filas de 3.96 mm a juego |
Nuestro conector de pin mecanizado de tres filas de 3.96 mm es una interconexión placa a placa / placa a cable de alta fiabilidad, especialmente diseñada para máquinas herramienta CNC, sistemas PLC y controladores industriales de alta resistencia. A diferencia de los conectores de pin estampados convencionales, adopta contactos sólidos mecanizados por CNC para ofrecer una estabilidad mecánica superior, baja resistencia de contacto y un rendimiento constante bajo vibración, ciclos de temperatura y ciclos de acoplamiento repetidos. El diseño de tres filas maximiza la densidad de E/S dentro de una huella de PCB limitada, manejando circuitos de señal mixta y de baja potencia para equipos de automatización de fábrica. Cumple totalmente con RoHS y REACH, soporta soldadura DIP through-hole para condiciones de ensamblaje de grado industrial.Detalles del MaterialComponente
Material y Acabado
| Carcasa / Aislante |
Termoplástico PA6T / PBT de alta calidad, retardante de llama UL94 V-0; Color estándar negro Wayconn El... |
| Material Base del Contacto |
Aleación de latón/cobre de alta resistencia, torneado CNC de precisiónCapa Base de RecubrimientoNíquel como capa base (barrera anticorrosión)Acabado Superficial del Contacto |
| Estándar: Estaño sobre Níquel; Opción: Recubrimiento de oro selectivo/completo para aplicaciones de alta vibración / larga vida útil |
Estructura de Retención |
| Interbloqueo moldeado por inyección, pines firmemente bloqueados dentro de la carcasa para evitar que se aflojen bajo impacto y vibración |
Industrias de Aplicación y Equipos Finales Típicos |
| Máquinas Herramienta CNC |
: Placa base de control CNC, interfaz de controlador servo, placa de expansión de E/S de máquina, interconexión de señales de sistema de control numérico |
| Automatización Industrial y Controladores |
: Módulos PLC, tarjetas de control de movimiento, unidades de control de relés industriales, placas periféricas de bus de campo |
Equipos de Automatización de Fábrica
- : Cajas de control de línea de producción automatizada, placas de control auxiliar de robotDispositivos Industriales de Energía y Energía
- : Unidades de monitoreo de energía industrial, conexiones de señales internas de inversorInstrumentos de Prueba y Medición
- : Equipos de prueba industriales, hardware de control industrial integradoAdecuado para escenarios que requieren alta fiabilidad mecánica, antivibración, larga vida útil y mantenimiento frecuente en campo.
- Opciones de PersonalizaciónOrientación: Recta vertical / ángulo recto de 90°
- Personalización de la longitud del pin y la longitud de la cola through-hole de la PCBRecubrimiento: Estaño-níquel estándar; oro completo / oro selectivo bajo pedido
Posiciones totales de pines: combinaciones de pines personalizadas para diseño de tres filas
Altura de elevación / separador especial de la carcasa
- Marcado personalizado, embalaje (bandeja/tubo / bolsa a granel)
- Por Qué Elegirnos
- Fabricante profesional de conectores industriales, centrado en soluciones de interconexión de pines mecanizados para equipos de automatización
- Muestras de ingeniería gratuitas disponibles para validación del cliente
- Capacidad interna de moldes y mecanizado CNC, tiempo de entrega rápido para modificaciones personalizadas
- Pruebas estrictas de control de calidad de entrada a final: inspección dimensional, resistencia de contacto, prueba de alto voltaje, prueba de vibración
Soporte OEM y ODM para fabricantes de máquinas herramienta y controladores industriales en todo el mundo.
- Preguntas Frecuentes
- P: ¿Cuál es su MOQ?
- R: Nuestro MOQ suele ser de 1000 unidades, pero aceptamos pequeñas cantidades de pedido para pruebas.
- P: ¿Puedo visitar su fábrica?
- R: Bienvenido a visitar nuestra fábrica, y le mostraremos nuestro proceso de producción profesional, y esperamos tener una cooperación a largo plazo con usted.
P: ¿Cuál es su tiempo de muestra? ¿Cuál es su tiempo de entrega?
R: 7 días para muestras y 15-20 días para producción en masa. Depende de la cantidad.
P: ¿Cómo inspecciono mis productos?
R: Puede inspeccionar visitando la fábrica, o pidiendo a un tercero que inspeccione, o mediante inspección fotográfica.
P: ¿Cuánto cuesta el envío a mi país?
R: El flete será proporcionado por la empresa de transporte según su Peso Bruto y CBM.
P: ¿Cómo sé si mi pedido ha sido enviado?
R: El número de seguimiento (DHL, UPS, FedEx, TNT, EMS, etc.), la guía aérea o el conocimiento de embarque marítimo se le enviarán tan pronto como sus productos sean enviados. También hacemos seguimiento de la entrega y le mantenemos informado. Se proporciona un útil servicio postventa. Apoyamos lo que vende.
P: ¿Puedo hacer productos personalizados/personalizados?
R: Claro, solo envíenos su dibujo o muestra.
