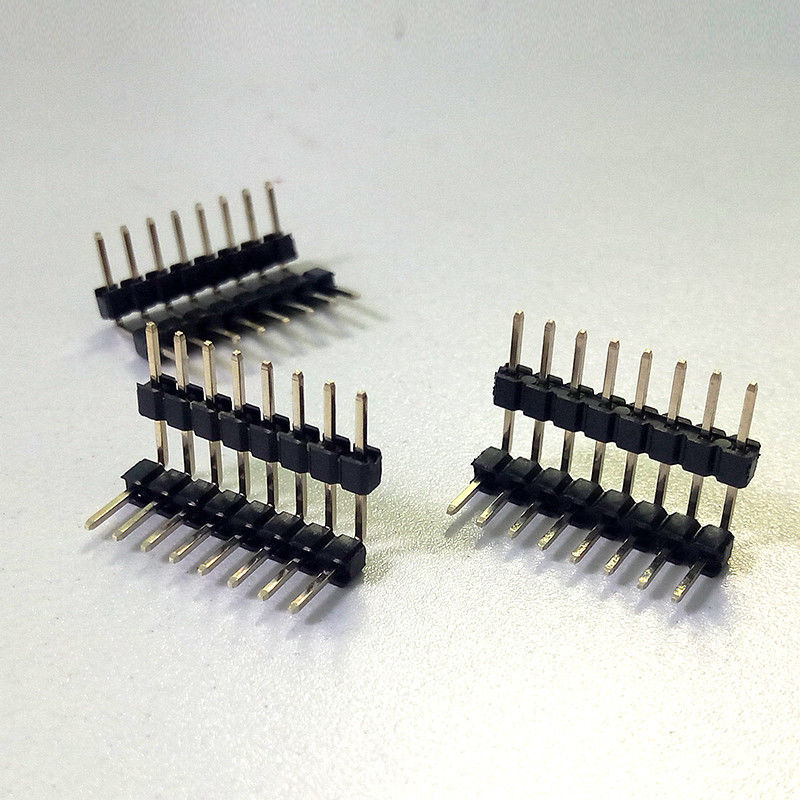

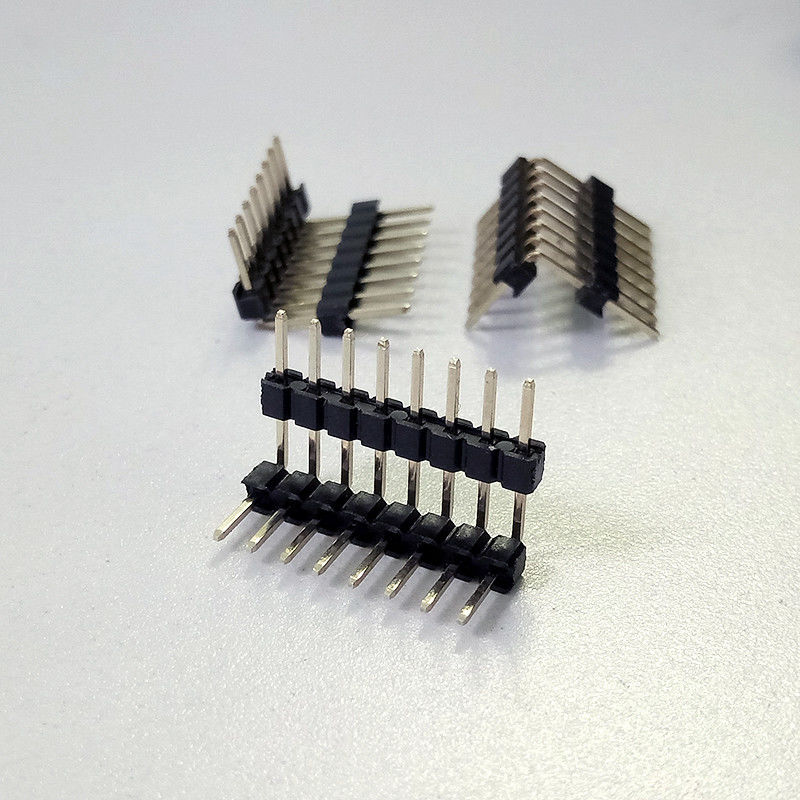

Conector de Pin Header de 2.54mm de Paso en Ángulo Recto, Fila Única para PCB
Los conectores de pin header brindan flexibilidad de diseño y eficiencia de producción, al tiempo que reducen la necesidad de activos de equipo. Con orientaciones horizontal, en ángulo recto y vertical, y filas simples y dobles con un rango de paso de 0.8mm a 3.96mm.
Especificaciones
| Paso |
2.54mm |
| Tipo de Montaje |
SMT |
| NúmerodePosiciones2-50p |
Corriente Nominal |
| 1.5A AC |
Voltaje Nominal |
| 500V AC |
Resistencia de Contacto |
| 20 ohmios MÁX |
Resistencia de Aislamiento |
| 1000m ohmios mín |
Fuerza de Inserción |
| 20gf/pin Mín |
Temperatura de Operación |
| -40℃ a +105℃ |
Voltaje de Soporte |
| 1000V/1min AC |
Carcasa |
| Poliéster (UL94V-0) |
Contacto |
| Bronce fosforado |
Género |
| Hembra |
Término de Precio |
| FOB |
Ciclos de Durabilidad |
| 5000 Ciclos MínTiempo de Entrega7-10 Días Laborables |
Descripción |
| 1. Características del producto: uso de una amplia gama de protección ambiental, alta temperatura, resistencia al fuego, resistencia a la oxidación. |
2. El conector de pin header se utiliza ampliamente en pantallas, cámaras digitales, MP3, MP4, PDA, computadoras, placas base de computadoras, una variedad de discos de almacenamiento móvil, lectores de tarjetas, productos de seguridad, medidores de electricidad, teléfonos inalámbricos, teléfonos móviles, interfonos, conmutadores controlados por programa, VCD, DVD, módulos de pantalla LCM/LED, juguetes electrónicos, electrodomésticos, etc. |
3. Los productos se utilizan principalmente en: instrumentación, comunicación, seguridad, equipos médicos, placas base de computadoras, conmutadores controlados por programa, cámaras digitales, fotoelectricidad LED, etc.
Con la fuerte demanda de personalización, nuestro sólido centro de I+D, fabricante de moldes y centro de procesamiento pueden captar rápidamente las necesidades del cliente, proporcionando productos OEM/ODM con los productos más confiables y conectores precisos para diferentes clientes.
Orientaciones de conectores de PCB
El término conector de PCB se refiere a un sistema básico de conexión multipunto, típicamente en una disposición rectangular. Un par de conectores de PCB será para conexión placa a placa o cable a placa (cable a placa). Las disposiciones placa a placa pueden ofrecer una variedad de orientaciones de conexión de PCB, todas basadas en incrementos de 90 grados:
Paralelo o mezzanine – ambos conectores tienen orientación vertical;
90 grados, ángulo recto, placa base a placa hija – un conector es vertical, uno horizontal;
180 grados, coplanar, borde a borde – ambos conectores tienen orientación horizontal.
- Otros nombres para conectores de PCB
- Los conectores de PCB pueden conocerse como productos de interconexión de PCB. También se utilizan términos específicos para los dos lados de la conexión. Los conectores de PCB macho a menudo se denominan conectores de pin (Pin Headers), ya que son simplemente filas de pines. Los conectores de PCB hembra pueden llamarse enchufes (Sockets), receptáculos o incluso (algo confuso) receptáculos de conector (Header Receptacles).
- Ventajas Competitivas Principales
Se aceptan pedidos pequeños
Exportación directa de fábrica
Con 20 años de experiencia profesional en producción como fabricante de conectores de precisión
Muestras gratuitas disponibles
Entrega rápida
Producto ecológico
Equipo de investigación y desarrollo sólido
Personal experimentado
ISO9001, ROHS
