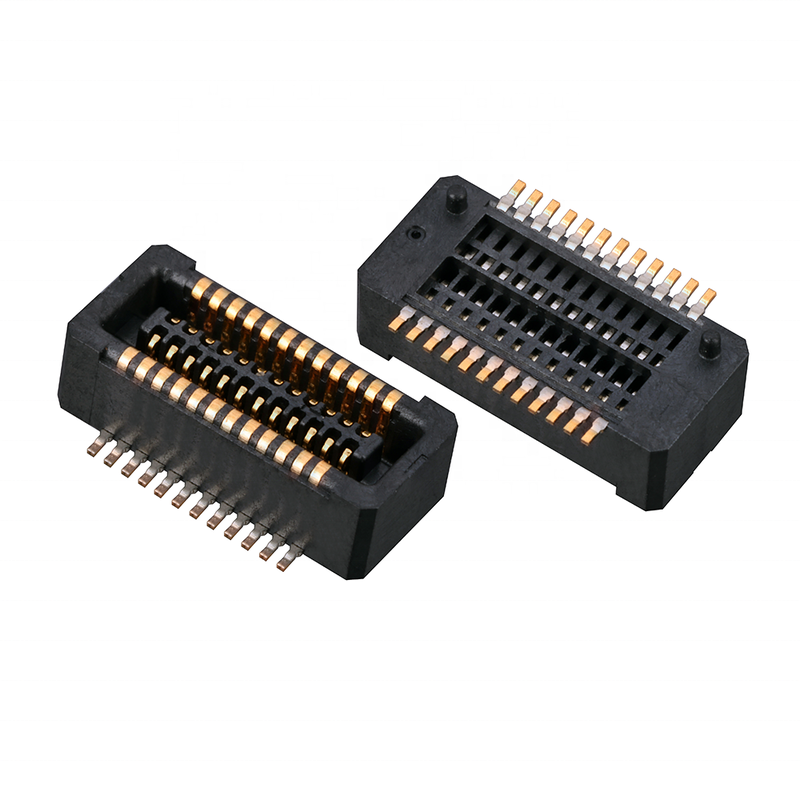

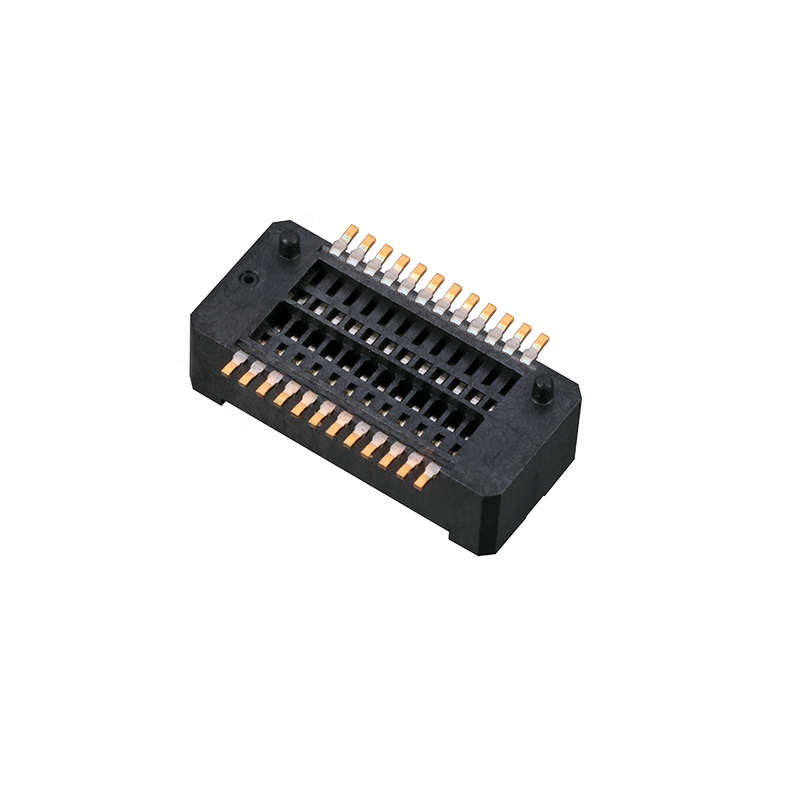

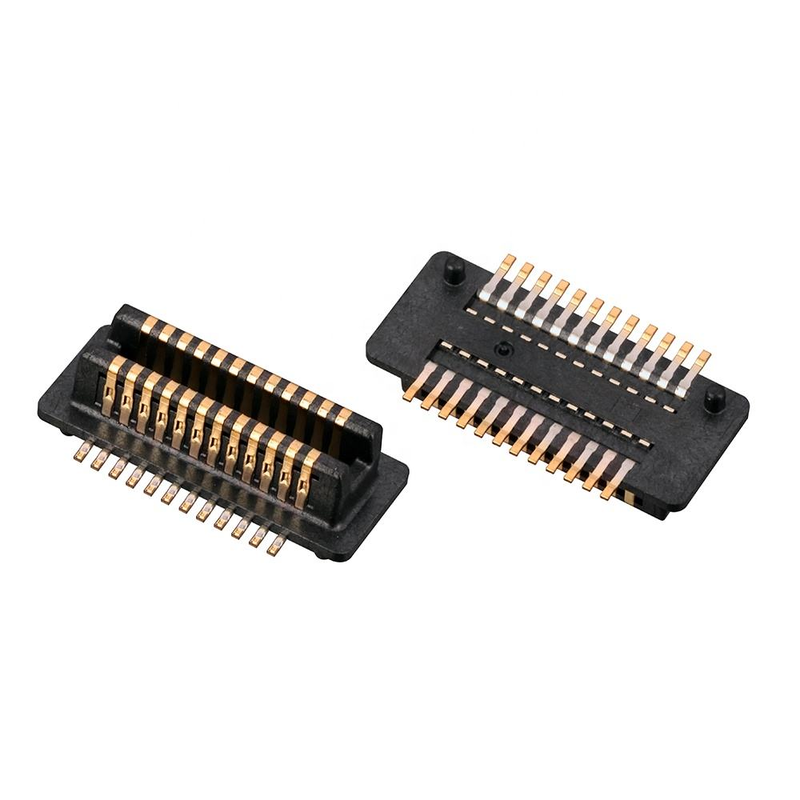

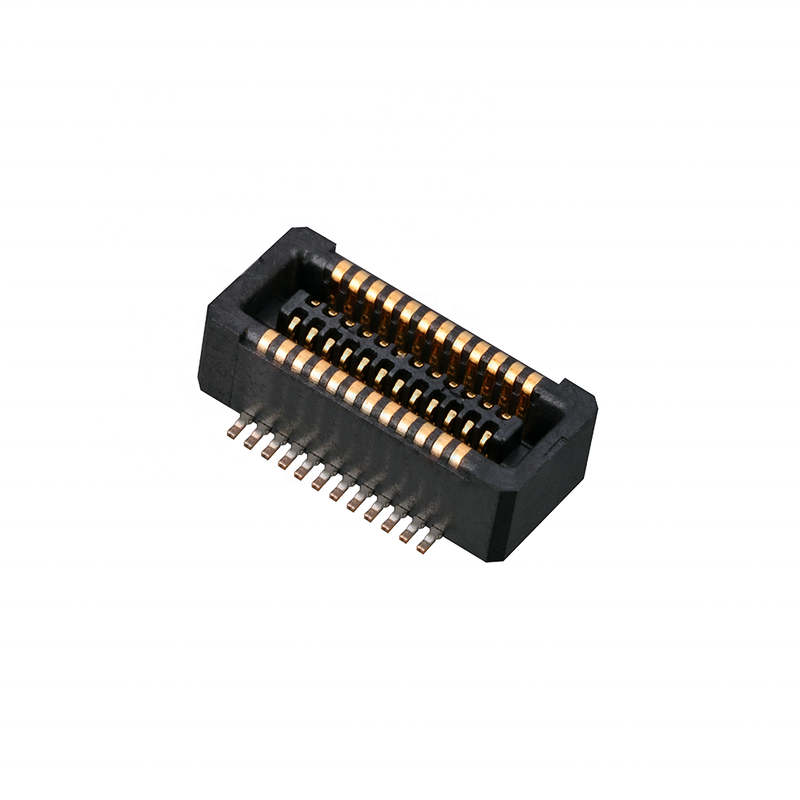

Conector macho BTB de 0,4 mm y 30 pines para placa a placa de paso fino
tolerancia de acoplamiento ciego y autoalineación incorporada, integridad de señal de alta velocidad, altura de apilamiento acoplada fija. Optimizado para módulos IoT, hogar inteligente, TV, NB y diseños de PCB apilados compactos GPS. Embalaje en carrete SMT para recogida y colocación automática
Puntos destacados del producto
- Acoplamiento ciego / Autoalineación y anti-desalineación: La estructura de guía de costilla incorporada absorbe la tolerancia de desplazamiento del ensamblaje, evita daños en los pines durante el acoplamiento manual/automatizado; el anti-desenganche evita la inserción inversa.
- Rendimiento de transmisión de alta velocidad: Geometría de contacto optimizada para una integridad de señal de alta velocidad estable, admite señales de alta frecuencia para módulos IoT, NB y GPS.
- Altura acoplada controlada: La altura de apilamiento fija mantiene un espacio constante entre PCB, simplifica el diseño de la carcasa mecánica y la validación de fiabilidad de vibración.
Descripción del producto
| Categoría |
Artículo |
Parámetro |
| Rendimiento eléctrico |
Paso |
0,4 mm |
|
Número de pines |
Cabezal macho de 30 pines |
|
Corriente nominal |
0,3 A por contacto |
|
Voltaje nominal |
50 V CC |
|
Resistencia de contacto máx. |
≤20 mΩ |
|
Resistencia de aislamiento mín. |
≥1000 MΩ |
|
Tensión de resistencia |
250 V CA / 60 s |
| Rendimiento mecánico |
Ciclos de acoplamiento |
≥500 veces |
|
Altura acoplada |
Altura de apilamiento fija |
|
Fuerza de inserción / extracción |
Fuerza equilibrada para ensamblaje automatizado |
|
Tolerancia |
Tolerancia de desplazamiento de autoalineación para acoplamiento ciego |
| Material y chapado |
Material del contacto |
Bronce fosforado |
|
Chapado del contacto |
Chapado selectivo de oro sobre barrera de níquel |
|
Material de la carcasa |
PA9T, retardante de llama UL94 V-0 |
| Guía de entorno y soldadura |
Temperatura de funcionamiento |
-40℃ ~ +85℃ |
|
Tipo de soldadura |
Soldadura por reflujo SMT |
|
Temperatura pico de reflujo |
260℃ máx., permanencia ≤10 s |
|
Cumplimiento |
RoHS, REACH |
Referencia cruzada / Alternativa
Alternativa directa para conectores macho BTB de 0,4 mm de paso y 30 pines de Molex, JAE, HRS / Hirose, serie TE. Misma huella de PCB y perfil de acoplamiento.
- Beneficio: Reemplazo directo sin rediseño de la disposición de la PCB; menor tiempo de entrega y menor costo en comparación con piezas importadas.
- Nota: Comparta su número de pieza OEM objetivo para verificar el pinout/altura de apilamiento exactos antes de la congelación del diseño.
Característica del producto
- Paso fino de 0,4 mm, soporte de placa macho de 30 pines para diseño de PCB apilado compacto
- Guía de acoplamiento ciego con autoalineación, reduce la tasa de rechazo del ensamblaje
- Estructura de doble contacto para una resistencia de contacto estable bajo vibración
- Diseño de almohadilla SMT optimizado para boquilla de recogida y colocación
- Diseño de carcasa anti-polvo, adecuado para entornos interiores de IoT e industriales ligeros
- Altura acoplada fija, fácil cálculo de apilamiento mecánico
Ventajas del producto
- Fácil de ensamblar: La tolerancia de autoalineación compensa la desalineación del apilamiento de la PCB, menos fallos de ensamblaje.
- Señal estable: La estructura de contacto sintonizada preserva la calidad de la señal de alta velocidad para módulos de radio NB/GPS/IoT.
- Listo para producción: Embalaje en cinta de carrete, directamente compatible con líneas automáticas SMT.
- Ventaja de costo y tiempo de entrega: Fabricación nacional, sin largos tiempos de entrega en el extranjero.
- Soporte de diseño: Hoja de datos, dibujo 2D, STEP 3D disponibles para su equipo de hardware.
Aplicación
- Módulos inalámbricos IoT
- Placas controladoras y sensores de hogar inteligente
- Interconexión de subplacas de pantalla de TV
- Módulos de comunicación celular / NB-IoT
- Módulos de posicionamiento GPS
- PCB apilada integrada compacta de consumo y portátil
Embalaje
Cinta y carrete (Carrete). Embalaje estándar en carrete, compatible con máquina automática de recogida y colocación SMT, funciona directamente en su línea de producción.
Tiempo de entrega
- Muestras: 3 días laborables
- Pedido a granel: 1-3 semanas
- MOQ: Negociable
- Muestras gratuitas disponibles; soporte de liberación rápida de muestras
Certificación de fábrica y servicio personalizado
Certificaciones: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ flexible para artículos estándar
- Política de muestras: Soporte de muestras gratuitas / liberación rápida de muestras para su prueba de ingeniería
- Personalización: Altura acoplada personalizada, grosor del chapado, PIN, color de la carcasa y marcado disponibles. ODM y OEM aceptables.
Guía de selección de ingenieros
- Confirme la altura de apilamiento acoplada, el número de pines y el par de acoplamiento macho/hembra antes de bloquear la huella.
- Verifique el requisito de ancho de banda de la señal para rutas NB/GPS de alta velocidad.
- Compruebe el grosor de la PCB, el espacio libre de la carcasa y el requisito de prueba de vibración.
- Solicite muestras gratuitas para ensamblaje de prototipos, prueba de acoplamiento y validación de integridad de señal.
- Póngase en contacto con nuestro ingeniero de hardware para obtener archivos 3D, hojas de datos y verificación de piezas de referencia cruzada.
Preguntas frecuentes
P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí?R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tomará entre 35 y 45 días.
P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío.
P: ¿Qué pasa con su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
P: ¿Cómo enviar mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Seremos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Sigue estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad. La prueba CCD se aplica al 99% de las aplicaciones de productos de nuestra empresa.
P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre cambian debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una especificación y lista de precios.
P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes antes (principalmente mazos de cables). En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje. Solo hay que señalar que causará un costo adicional.
P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
