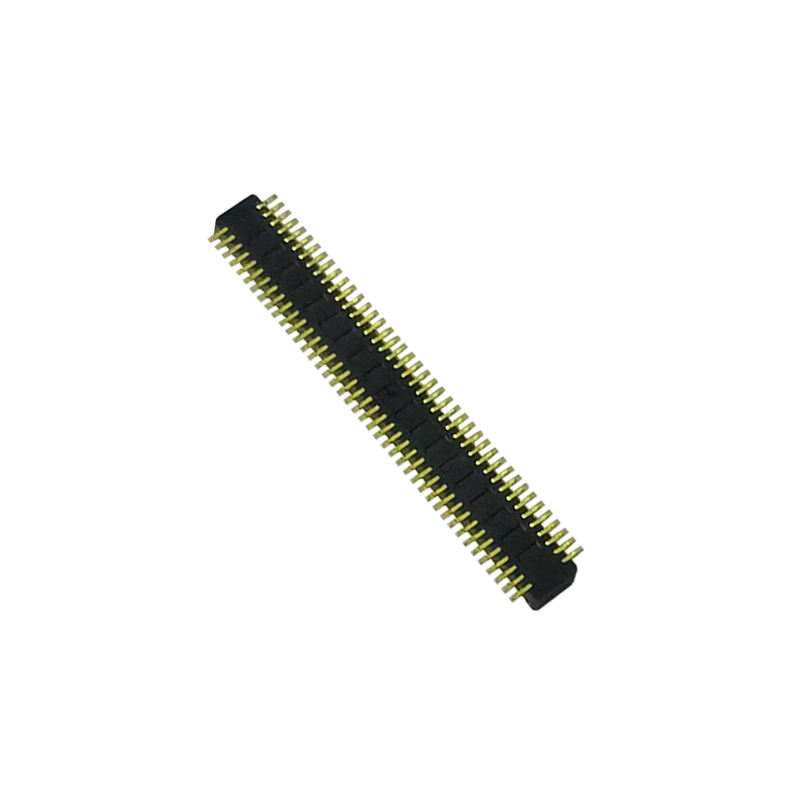

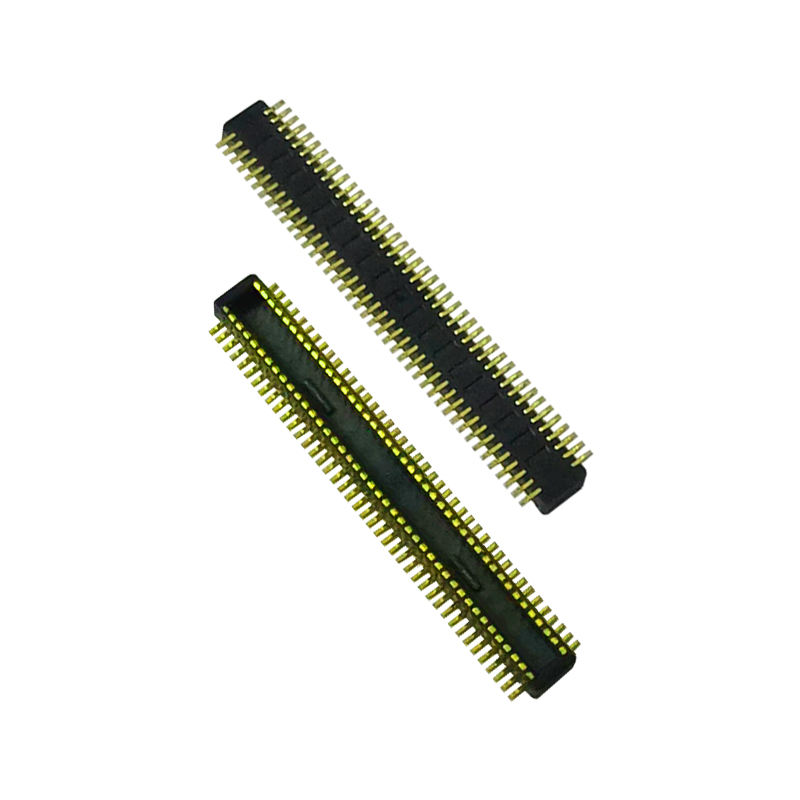

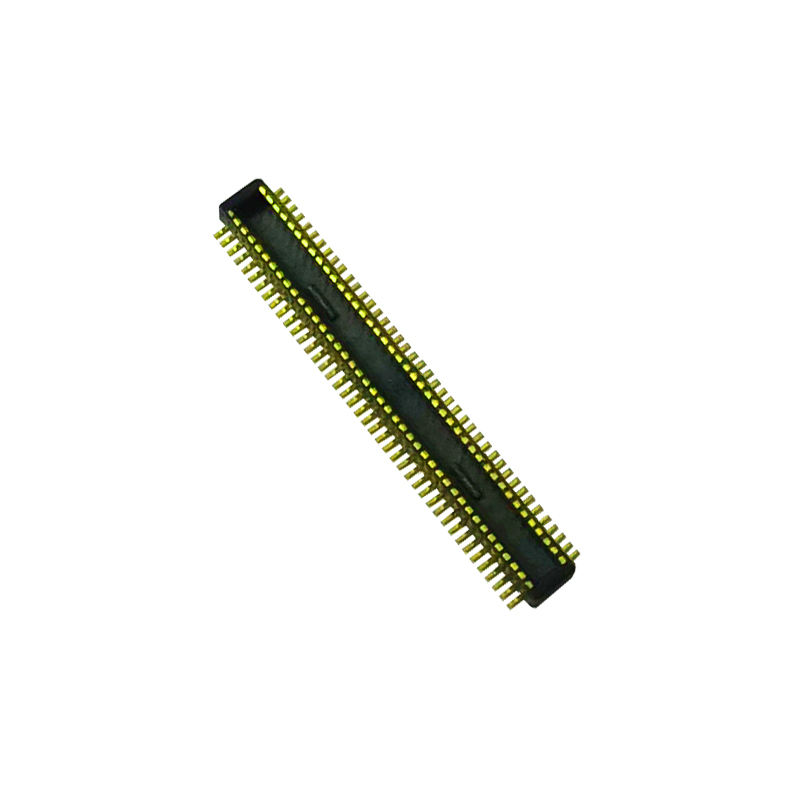

0.4mm Pitch 80P BTB Asiento masculino Compatible con DF40TC-80DP-0.4 Conectores de tabla a tabla y mezzanine
Principales características del producto
✅ Pareja ciega y auto-alineamiento: costillas de guía incorporadas para una tolerancia de desalineamiento de 0,33 mm, evitando daños en los pines durante el apareamiento manual / automático; teclado anti-reverso para evitar la inserción incorrecta
✅ Rendimiento de alta velocidad: admite señales de hasta 20Gbps, compatibles con PCIe 4.0, USB4 Gen2, pares de diferenciales de alta velocidad MIPI
✅ Alturas controladas: Alturas estables para diseño de separación de PCB doble; espacio compacto de 0.4 mm para diseño de PCB de alta densidad
✅ SMT Tape & Reel: Directamente compatible con las máquinas de recogida y colocación, alto rendimiento de ensamblaje para la producción en masa
Descripción del producto
| Categoría |
Punto de trabajo |
Parámetro |
| Eléctrico |
Corriente nominal |
0.3A por pin |
|
Voltagem nominal |
30 V AC/DC |
|
Resistencia de contacto máxima |
≤ 90 mΩ |
|
Min Resistencia al aislamiento |
≥ 50 MΩ |
| Mecánica |
El tono |
0.4 mm |
|
Posición |
80P Hombre |
|
Ciclos de apareamiento |
30 veces |
|
Rango de autoajuste |
± 0,33 mm |
| Material y recubrimiento |
Vivienda |
LCP, UL94V-0 Negro |
|
Material de contacto |
Fósforo Bronce |
|
Plastificación de contacto |
Revestimiento selectivo de oro en la zona de apareamiento, barrera de níquel para evitar la soldadura |
| Medio ambiente |
Temperatura de funcionamiento |
-35 °C ~ +85 °C |
|
Temperatura de almacenamiento |
-10 °C ~ +60 °C |
|
El cumplimiento |
RoHS y REACH |
| Guía de soldadura |
Perfil de reflujo |
Sigue la curva de reflujo SMT estándar |
|
Soldadura a mano |
350°C, en el plazo de 3 segundos |
Referencias cruzadas / Alternativa
Reemplazo de caída compatible conEs el DF40TC-80DP-0.4. La misma huella, el perfil de apareamiento y el rendimiento eléctrico. Compatible con pin-to-pin directo y la huella de PCB; no se requiere un rediseño de PCB para su reemplazo. Verificación cruzada alternativa:un rendimiento de altura y velocidad comparable al de Amphenol, serie BTB de alta densidad Molex 0.4mm.
Características del producto
- Estructura anti-dummy y autoguiada, tolera el desplazamiento del montaje, reduce el riesgo de apareamiento defectuoso
- Diseño de barrera de soldadura, evita la contaminación de oro durante la soldadura de reflujo
- Costillas de amortiguación reforzadas, mejoran la robustez mecánica bajo vibración
- Factor de forma compacto de alta densidad, ahorra espacio en PCB para dispositivos delgados
- Retroalimentación táctil clara cuando está completamente apareado para detectar el apareamiento incompleto
Ventajas del producto
- Sustitución amigable para los ingenierosLa misma huella que Hirose DF40TC-80DP-0.4, cambio de diseño rápido sin cambio de diseño
- Integridad estable de la señal de alta velocidad, bajo cruce de sonido para la interfaz de alta velocidad
- Control estricto de coplanaridad, reduce el riesgo de la lápida SMT y la soldadura abierta
- Ventaja de los tiempos de entrega de la fábrica nacional frente a las marcas importadas, cadena de suministro estable
- Control de calidad interno completo: 100% inspección visual y eléctrica antes del envío
Aplicación
Dispositivos portátiles
con una capacidad de transmisión superior a 300 W,
sensores industriales,
terminales de mano,
módulos de visualización,
El hardware de computación de AI,
equipo médico portátil,
los módulos de transmisión de vídeo de cámaras y MIPI.
Embalaje
El embalaje de bobinas estándar, compatible con la máquina automática de recogida y colocación SMT, se ejecuta directamente en su línea de producción.
Tiempo de entrega
- Muestras: 3 días hábiles
- Orden a granel: 1 a 3 semanas
- MOQ: Negociable
- Muestras gratuitas disponibles; apoyo para la liberación rápida de muestras
Certificación de fábrica y servicio personalizado
Certificaciones: ISO9001, RoHS, cumplimiento de las normas REACH.
- Política de muestras: muestras gratuitas disponibles; liberación rápida de muestras
- MOQ: MOQ bajo para piezas estándar; número de pines/altura de apilamiento personalizados disponibles a petición
- Personalización: PIN personalizado, altura de apilamiento, grosor de revestimiento, opciones de blindaje para requisitos especiales del proyecto
- Apoyo técnico completo: hoja de datos, dibujo 2D/3D, huella de PCB, informe de ensayo disponible bajo petición
Guía para la selección de ingenieros
- Confirmar la altura de apareamiento entre sus dos PCB primero; coincidir con la especificación de altura pareado
- Verificar el requisito de alta velocidad: soporte de 20 Gbps para PCIe4 / USB4 / MIPI
- Confirmación del embalaje del carrete si se utiliza el montaje automatizado SMT
- Para entornos de vibración intensa, validar la retención del apareamiento y la estructura de las costillas de choque
- Envíe su dibujo de huella de PCB para la verificación previa al emparejamiento antes del pedido en masa
Preguntas frecuentes
P: ¿Tiene un catálogo? ¿Puede enviarme el catálogo para comprobar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No puedo encontrar el producto en su cataLogue. ¿Puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Sólo háganos saber qué producto necesita y cuántos quiere. Si no lo tenemos, también podemos diseñar y hacer un nuevo molde para producirlo.Para su referencia, hacer un molde ordinario tomará alrededor de 35-45 días.
P: ¿Puede proporcionar una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos 5-10 piezas de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío
P: ¿Qué hay de su plazo de entrega?
R: Los productos de stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días
P: ¿Cómo envío mi pedido?
R: Para paquetes pequeños, envíalos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Usamos cajas de exportación estándar.Nosotros seremos responsables de cualquier daño del producto causado durante la entrega.
6P: ¿Qué tipo de pago acepta? ¿Puedo pagar en RMB?
A: Aceptamos T/T ((Transferencia bancaria), Western Union y PayPal. Asegúrese de que podemos recibir la misma cantidad que la factura. Y puede pagar dinero en RMB. No hay problema.
7P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad.
P: Necesito su lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos.y los precios siempre están cambiando debido al costo del material y la cantidadY usted puede darnos una lista de todos los artículos que necesita; vamos a confirmar cuidadosamente uno por uno y le dará una especificación y lista de precios
P: ¿Puede hacer productos personalizados y embalaje personalizado?
R: Sí. Hemos hecho un montón de personalizado
En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje.Sólo tengo que señalar que causará algún costo adicional.
P: ¿Qué certificados tiene?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Las pruebas de calidad de los productos incluidos en la muestra se realizarán en el sitio web del fabricante.
