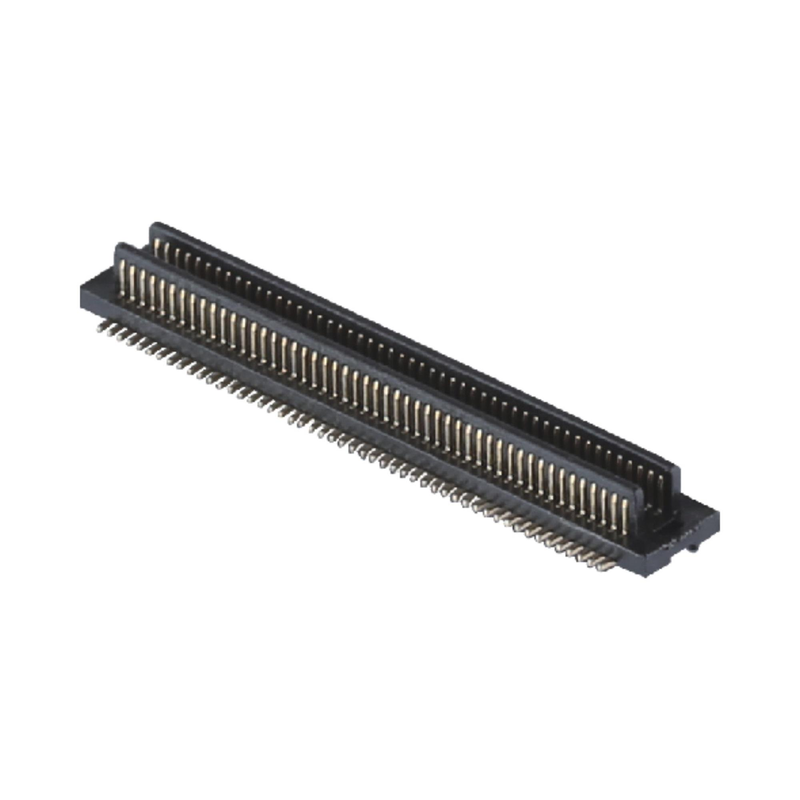

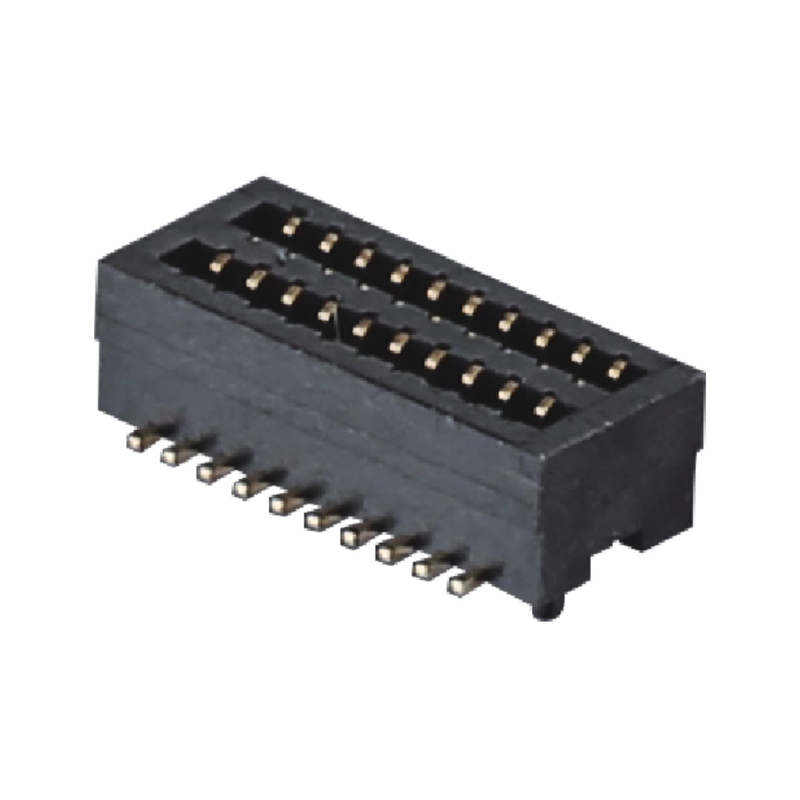

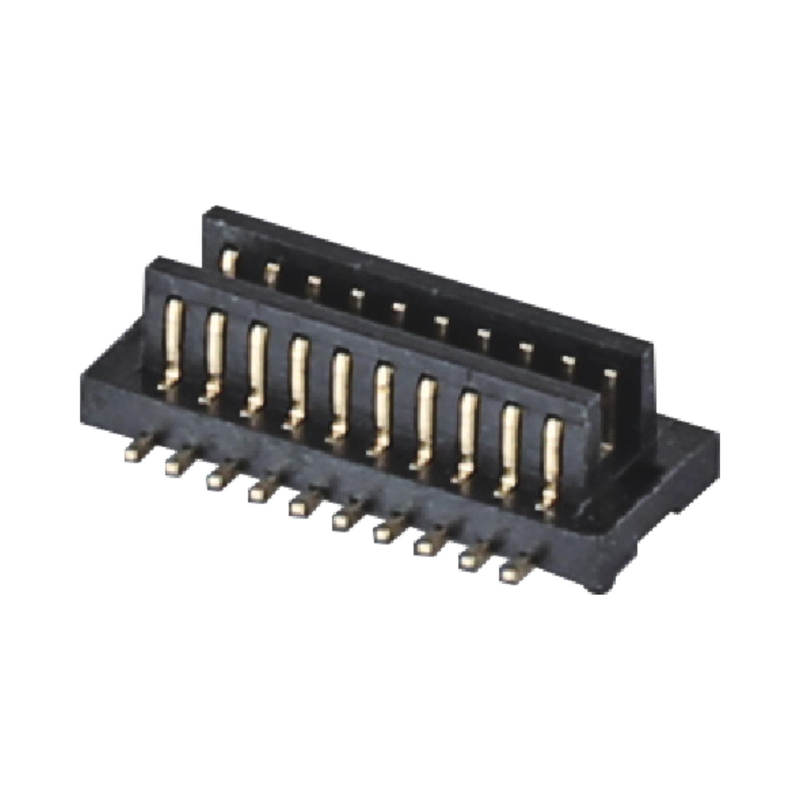

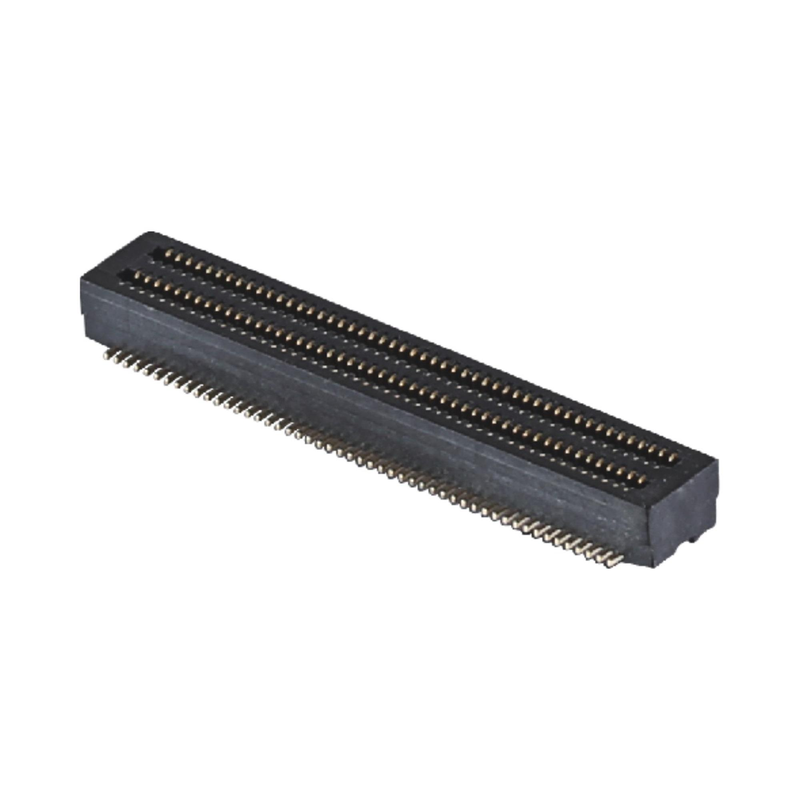

0.8mm Pitch BTB conector 40 100 pines de alta velocidad de transmisión conector masculino femenino
Principales características del producto
✅ Diseño anti-incidencia de acoplamiento ciego y auto-alineamiento: estructura de guía incorporada con absorción de tolerancia del eje X/Y, reduce el riesgo de daño de acoplamiento durante el ensamblaje manual y automatizado,impide la inserción inversa.
✅ Integridad de la señal de alta velocidad: diseño de impedancia terminal optimizado, transmisión estable de alta velocidad para rutas de señal de alta frecuencia.
✅ Alturas de emparejamiento controlables: múltiples opciones de altura de emparejamiento apiladas para adaptarse a sus requisitos de espacio entre PCB; el paso compacto de 0.8 mm ahorra espacio en el diseño de PCB.
✅ Embalaje SMT Reel: listo para la selección y colocación automática, compatible con las líneas de ensamblaje SMT estándar.
Descripción del producto
| Categoría |
Punto de trabajo |
Especificación |
| Rendimiento eléctrico |
El tono |
0.8 mm |
|
Número de pines |
10 / 20 / 40 / 100 Pin |
|
Corriente nominal |
1.0 A por pin |
|
Voltagem nominal |
60 V de corriente continua |
|
Resistencia de contacto |
≤ 30 mΩ |
|
Resistencia al aislamiento |
Se aplicarán las siguientes medidas: |
|
Válvula de resistencia dieléctrica |
500V AC, sin averías durante 1 min. |
| Rendimiento mecánico |
Ciclos de apareamiento |
Min 50 ciclos |
|
Fuerza de apareamiento / despareamiento |
Baja fuerza de inserción, fuerza de retención estable |
|
Tolerancia a la auto-alineación |
Tolerancia de desplazamiento direccional X/Y para el apareamiento a ciegas |
| Material y recubrimiento |
Vivienda |
Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas. |
|
Material de contacto |
Fósforo aleación de cobre de bronce |
|
Revestimiento de la zona de contacto |
Revestimiento con oro (disponible espesor de oro personalizado) |
|
Plastificación de cola de soldadura |
Estaño mate sobre barrera de níquel |
| Medio ambiente |
Temperatura de funcionamiento |
-40 °C ~ +85 °C |
|
El cumplimiento |
RoHS y REACH |
| Guía de soldadura |
Perfil de reflujo |
Reflujo SMT libre de plomo, temperatura máxima ≤ 260°C, tiempo de permanencia de 30 a 60 s |
Referencias cruzadas / Alternativa
Esta serie BTB de 0,8 mm es compatible con la huella y eléctricamente intercambiable con las líneas de productos BTB internacionales convencionales, un reemplazo directo para:
- Molex SlimStack de 0,8 mm de la serie BTB
- La serie Hirose ER8 / BM
- La serie JAE DX07
- Conectores de mezanino de alta densidad de Samtec
Nota: Verifique el dibujo 3D y la altura de acoplamiento antes del diseño formal del PCB; muestras gratuitas disponibles para su validación.
Características del producto
- Estructura de autoalineamiento polarizada anti-dumbbell y de apareamiento ciego, evita la flexión del alfiler durante la desalineación.
- Geometría de terminales afinada para una impedancia constante, mantiene la integridad de la señal de alta velocidad.
- Múltiples opciones de altura, diseño flexible de PCB.
- Montaje de superficie SMT de doble fila pareja masculina / femenina, opciones de 10 ~ 100 pines.
- Aislador LCP de alta temperatura, funcionamiento estable bajo reflujo y ciclo térmico.
- Área de contacto recubierta de oro para baja resistencia al contacto y anti-oxidación.
Ventajas del producto
🔹Alternativa amigable para los ingenieros: Compatible de pin a pin con marcas importadas, acorta el tiempo de entrega de la fuente de BOM y reduce el costo de los componentes.
🔹Tolerancia de apareamiento sólida: La estructura de auto-alineación absorbe el desplazamiento del montaje, reduciendo la tasa de defectos del montaje en la producción en masa.
🔹Rendimiento estable a alta velocidad: Optimizado control de cruces para la transmisión de señales de alta frecuencia.
🔹Personalización flexible: Ajuste la altura de la pareja, el grosor del oro y el número de alfileres de acuerdo con los requisitos de su proyecto.
🔹Embalaje de bobina completaSe ejecuta directamente en la línea de ensamblaje automática SMT, sin necesidad de volver a empacar.
Aplicación
- Tableros de control integrados industriales
- Modulos electrónicos compactos para uso médico
- Puerta de enlace IoT y hardware de sensores inteligentes
- Dispositivos portátiles de mano
- Submódulos de PCB de pantalla y cámara
- Conjuntos electrónicos no de seguridad para automóviles
- Módulos de telecomunicaciones y de transmisión de datos de alta velocidad
Embalaje
El embalaje de bobinas estándar, compatible con la máquina automática de recogida y colocación SMT, se ejecuta directamente en su línea de producción.
Tiempo de entrega
- Muestras: 3 días hábiles
- Orden a granel: 1 a 3 semanas
- MOQ: Negociable
- Muestras gratuitas disponibles; apoyo para la liberación rápida de muestras
Certificación de fábrica y servicio personalizado
Certificaciones: ISO9001, ISO14001, RoHS y REACH
- Cuota de producción: MOQ flexible para artículos estándar
- Política de muestras: Apoyar muestras gratuitas / liberación rápida de muestras para su prueba de ingeniería
- Personalización: altura de acoplamiento personalizada, espesor de chapa, PIN, color de la carcasa y marcado disponibles.
Guía para la selección de ingenieros
- Confirme primero el número de pines (10/20/40/100 pines) y la altura de apareamiento requerida.
- Compruebe los requisitos de temperatura de funcionamiento y velocidad de señal para confirmar las especificaciones de chapa.
- Descarga 3D y hoja de datos para la verificación de huella de PCB antes del bloqueo del diseño.
- Pedir muestras gratuitas para pruebas eléctricas, validación de apareamiento, y ensayo de ensamblaje SMT.
- Póngase en contacto con nuestro equipo de ingeniería si necesita una consulta de reemplazo de marca cruzada o una modificación especial.
Preguntas frecuentes
P: ¿Tiene un catálogo? ¿Puede enviarme el catálogo para comprobar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No puedo encontrar el producto en su cataLogue. ¿Puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Sólo háganos saber qué producto necesita y cuántos quiere. Si no lo tenemos, también podemos diseñar y hacer un nuevo molde para producirlo.Para su referencia, hacer un molde ordinario tomará alrededor de 35-45 días.
P: ¿Puede proporcionar una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos 5-10 piezas de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío
P: ¿Qué hay de su plazo de entrega?
R: Los productos de stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días
P: ¿Cómo envío mi pedido?
R: Para paquetes pequeños, envíalos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Usamos cajas de exportación estándar.Nosotros seremos responsables de cualquier daño del producto causado durante la entrega.
6P: ¿Qué tipo de pago acepta? ¿Puedo pagar en RMB?
A: Aceptamos T/T ((Transferencia bancaria), Western Union y PayPal. Asegúrese de que podemos recibir la misma cantidad que la factura. Y puede pagar dinero en RMB. No hay problema.
7P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad.
P: Necesito su lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos.y los precios siempre están cambiando debido al costo del material y la cantidadY usted puede darnos una lista de todos los artículos que necesita; vamos a confirmar cuidadosamente uno por uno y le dará una especificación y lista de precios
P: ¿Puede hacer productos personalizados y embalaje personalizado?
R: Sí. Hemos hecho un montón de personalizado
En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje.Sólo tengo que señalar que causará algún costo adicional.
P: ¿Qué certificados tiene?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Las pruebas de calidad de los productos incluidos en la muestra se realizarán en el sitio web del fabricante.
