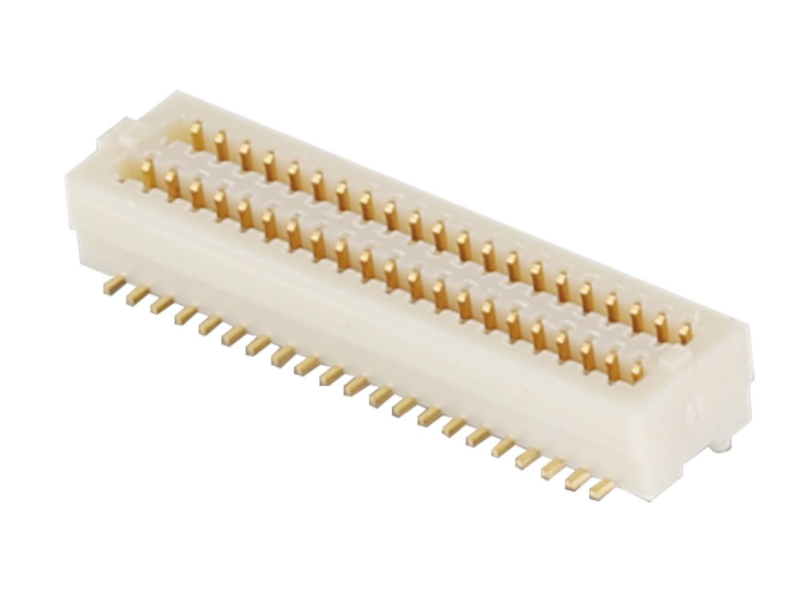

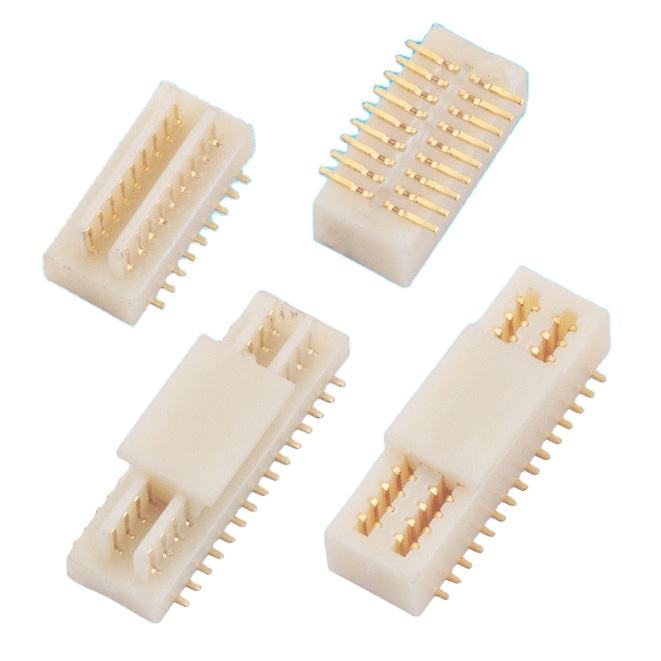

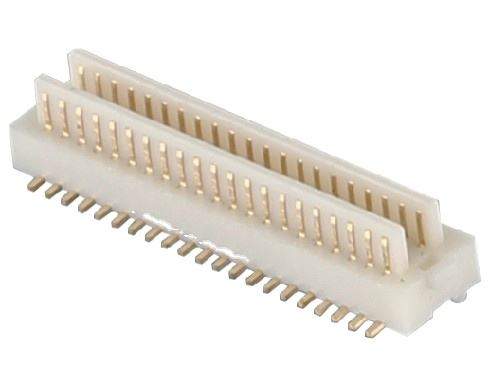

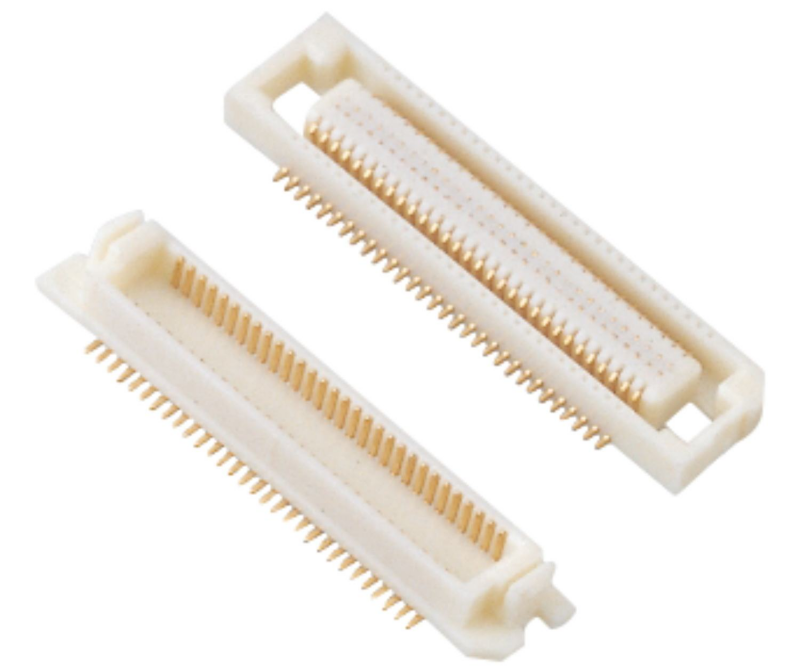

Conector Macho Board-to-Board de Paso de 0.5 mm, Doble Contacto, Tipo Largo de Múltiples Alturas
Puntos Destacados del Producto
✅ Acoplamiento a Ciegas y Autoalineación: Perno guía incorporado para tolerancia posicional, absorbe pequeños desajustes de ensamblaje; tecla antirretroceso previene orientación incorrecta y daños en los pines
✅ Estructura de Doble Contacto: Doble viga de contacto para contacto redundante, baja resistencia de contacto estable, mayor resistencia a la vibración
✅ Múltiples Opciones de Altura de Acoplamiento: Variantes de altura de apilamiento tipo largo disponibles para un diseño flexible de apilamiento de PCB
✅ Integridad de Señal de Alta Velocidad: Control de impedancia optimizado, soporta transmisión de señal diferencial de alta velocidad para módulos compactos de alta densidad
Descripción del Producto
| Categoría |
Artículo |
Especificación |
| Rendimiento Eléctrico |
Paso |
0.5 mm |
|
Corriente Nominal |
0.5 A por contacto |
|
Tensión Nominal |
60 V CC |
|
Resistencia de Contacto |
≤ 30 mΩ |
|
Resistencia de Aislamiento |
≥ 500 MΩ @ CC 500V |
|
Tensión de Rigidez Dieléctrica |
CA 250V, sin ruptura |
| Rendimiento Mecánico |
Ciclos de Acoplamiento |
500 ciclos mínimo |
|
Rango de Temperatura de Operación |
-40°C ~ +85°C |
|
Altura de Acoplamiento |
Múltiples alturas de apilamiento tipo largo opcionales |
| Material y Recubrimiento |
Material del Contacto |
Bronce Fosforado |
|
Recubrimiento del Contacto |
Chapado en oro en el área de acoplamiento, subcapa de níquel; estaño en la cola de soldadura |
|
Material de la Carcasa |
LCP, retardante de llama UL94V-0 |
| Ambiental |
RoHS y REACH |
Compatible con RoHS 2.0, REACH disponible |
| Guía de Soldadura |
Tipo de Montaje |
Montaje superficial SMD |
|
Perfil de Reflujo |
Pico 260°C máx., tiempo de permanencia 30s; compatible con reflujo sin plomo |
Referencia Cruzada / Alternativa
Alternativa directa de reemplazo para conectores macho BTB tipo largo de paso de 0.5 mm con doble contacto de Molex, JAE, Hirose, TE.
- Misma huella y asignación de pines; no se requiere una gran reelaboración del diseño de la PCB
- Optimización de costos manteniendo un rendimiento mecánico y de alta velocidad equivalente
- El recuento de pines/altura de apilamiento personalizado puede coincidir con su número de pieza extranjero existente
Característica del Producto
- Diseño de doble viga de contacto: punto de contacto redundante, menor riesgo de conexión intermitente bajo choque y vibración
- Guía de autoalineación + tecla antidummy: soporta acoplamiento a ciegas, elimina daños por inserción inversa
- Cartera de múltiples alturas de acoplamiento tipo largo: espaciado flexible de PCB tipo mezzanine para ensamblajes apilados
- Carcasa LCP de alta temperatura: dimensiones estables durante el reflujo SMT, sin deformación de la carcasa
- Geometría de terminal optimizada: impedancia constante para transmisión de señal de alta velocidad
- Diseño de pad SMD para ensamblaje automatizado de PCB
Ventajas del Producto
- Fácil de Ensamblar: La tolerancia de acoplamiento a ciegas reduce el esfuerzo de alineación manual, menor tasa de rechazo de ensamblaje
- Alta Fiabilidad: El doble contacto asegura una conectividad estable para dispositivos de ciclo de vida largo
- Flexibilidad de Diseño: Amplia gama de opciones de altura de acoplamiento largo, soporta diseño de PCB apilado modular
- Ventaja de Costo: Reemplazo pin a pin de BTB importado, acorta el tiempo de entrega y reduce el costo de la lista de materiales
- Listo para Alta Velocidad: La estructura de contacto ajustada preserva la integridad de la señal para líneas diferenciales de alta velocidad
- Compatibilidad Total con SMT: Empaque en cinta y rollo listo para máquina pick & place automática
Aplicación
Módulos de control industrial,
dispositivos médicos portátiles,
pantallas inteligentes,
pasarelas IoT,
placas auxiliares de servidor,
subplacas de transceptor óptico,
equipos de prueba portátiles,
electrónica interior automotriz,
conexión mezzanine de PCB apilada.
Empaque
Cinta y Rollo (Rollo). Empaque estándar en rollo, compatible con máquina pick-and-place automática SMT, se ejecuta directamente en su línea de producción.
Tiempo de Entrega
- Muestras: 3 días hábiles
- Pedido a Granel: 1~3 semanas
- MOQ: Negociable
- Muestras gratuitas disponibles; soporte de liberación rápida de muestras
Certificación de Fábrica y Servicio Personalizado
Certificaciones: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ flexible para artículos estándar
- Política de Muestras: Soporte de muestras gratuitas / liberación rápida de muestras para su prueba de ingeniería
- Personalización: Altura de acoplamiento personalizada, grosor del recubrimiento, PIN, color de la carcasa y marcado disponibles. ODM y OEM aceptables.
Guía de Selección de Ingeniero
- Confirme primero la altura de apilamiento de acoplamiento requerida; este es el parámetro clave para la serie de tipo largo
- Verifique el recuento de pines y el requisito de velocidad de la señal: seleccione el recubrimiento de oro para aplicaciones de alta velocidad/alta vibración
- Verifique el espacio libre de la pila de PCB para reservar la tolerancia de desplazamiento de acoplamiento a ciegas
- Para aplicaciones con alta vibración, se recomienda la versión de doble contacto frente a BTB de un solo contacto
- Descargue nuestra hoja de datos y archivo 3D STEP para simulación de huella de PCB antes del diseño
- Solicite una muestra gratuita para validación de acoplamiento e integridad de señal
Preguntas Frecuentes
P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí?R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Como referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío.
P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Seremos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar dinero en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad. La prueba CCD se aplica al 99% de las aplicaciones de productos de nuestra empresa.
P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre están cambiando debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes antes (principalmente arneses de cables). En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje. Solo hay que señalar que causará un costo adicional.
P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
