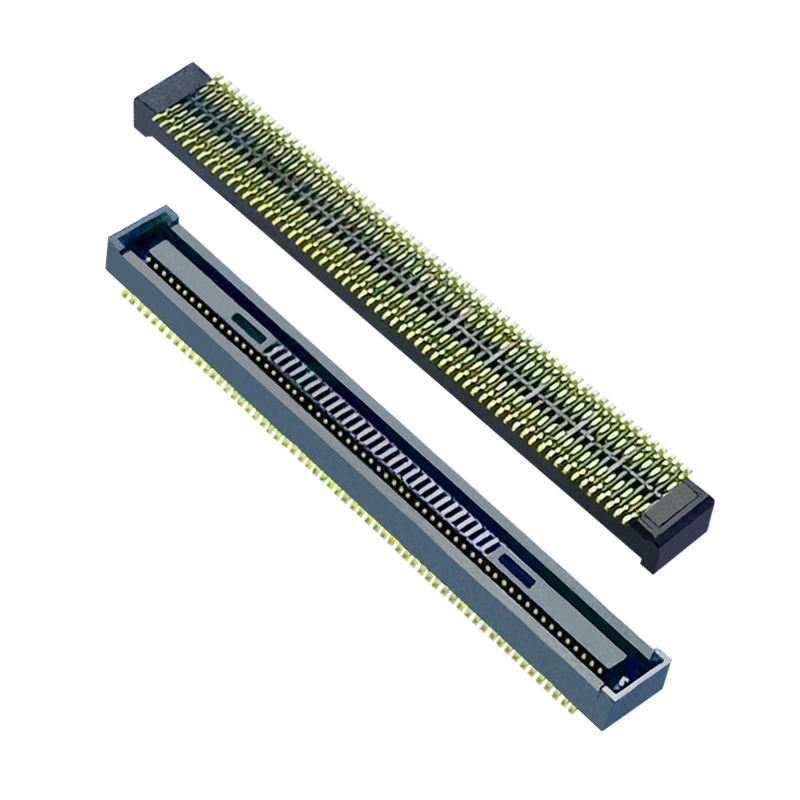

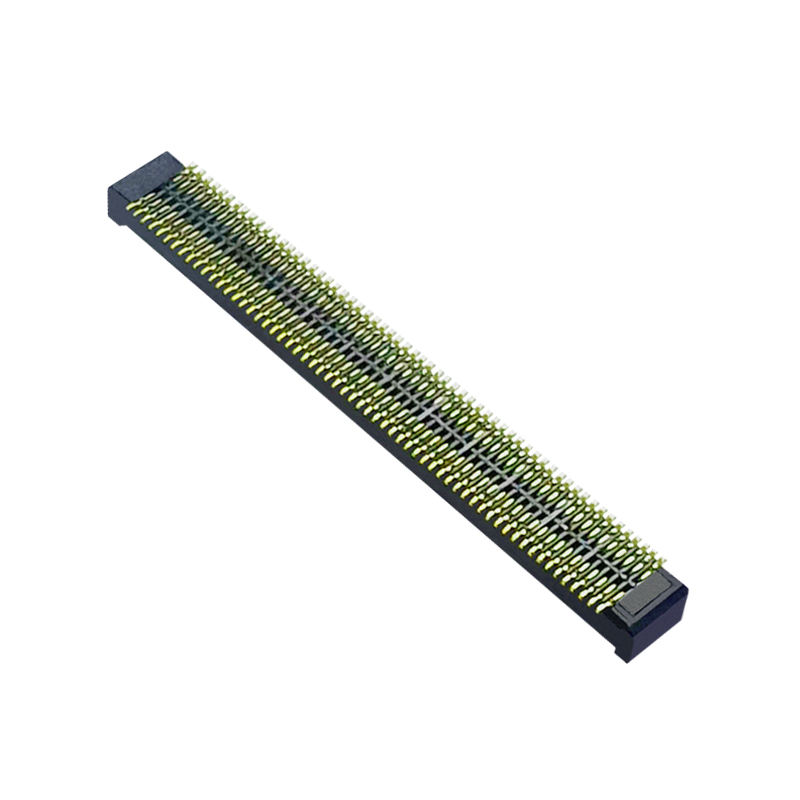

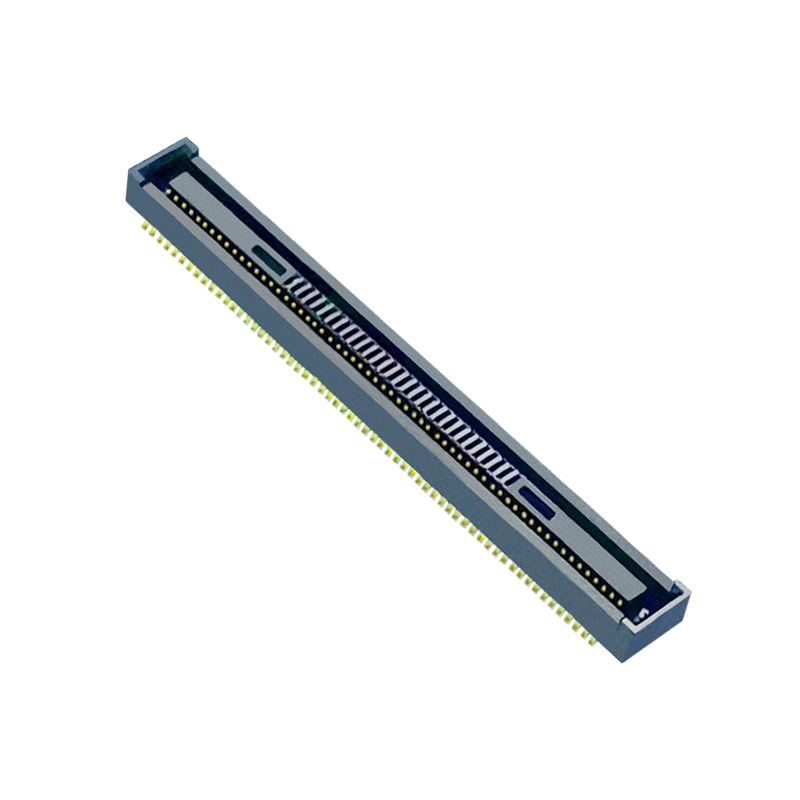

Compatible con Hirose DF40TC (2.0) -120DS-0.4- 0.4mm Pitch SMT DF40TC Serie Conector de tabla a tabla Mujer
Principales características del producto
✅ Guía de acoplamiento ciego y auto-alineamiento de costillas, tolerancia a la desalineación XY de ± 0,33 mm, diseño a prueba de fallos contra la inserción errónea, reduce la chatarra del montaje
✅ Rendimiento de señal de alta velocidad, soporta PCIe Gen4 / USB4 Gen2 hasta 16 ~ 20Gbps, estable para pares diferenciales de alta velocidad
✅ Altura de apilamiento fija de 2,0 mm, control preciso del espaciamiento de la tabla para un diseño delgado del módulo
✅ 120 pines de alta densidad, montaje de superficie SMT de 0,4 mm de anchura, huella compacta
✅ Embalaje de cinta y bobina, selección directa y lugar para la línea de ensamblaje SMT
Descripción del producto
| Categoría |
Punto de trabajo |
Especificaciones |
| Eléctrico |
Corriente nominal |
0.3A por contacto |
|
Voltagem nominal |
30 V AC/DC |
|
Resistencia de contacto |
Máximo 90 mΩ |
|
Resistencia al aislamiento |
Se aplicarán las siguientes medidas: |
|
Resiste el voltaje |
100V AC, 1min, sin averías |
| Mecánica |
El tono |
0.4 mm |
|
Número de pines |
120P |
|
Altura de las parejas |
2.0 mm |
|
Ciclos de apareamiento |
≥ 10 ciclos |
|
Rango de autoajuste |
Dirección X/Y ± 0,33 mm |
| Material y recubrimiento |
Vivienda |
LCP de alta temperatura, negro |
|
Material de contacto |
Fósforo Bronce |
|
Plastificación de contacto |
Revestimiento de oro en la zona de contacto, barrera de níquel |
| Medio ambiente |
Temperatura de funcionamiento |
-55 °C ~ +125 °C |
|
El cumplimiento |
Se cumplen las normas RoHS, REACH y SVHC |
| Guía de soldadura |
Tipo de montaje |
Soldadura por reflujo SMT |
|
Perfil de reflujo |
Seguir la curva de reflujo libre de plomo SMT estándar; estructura anti-enroscamiento de soldadura |
Referencias cruzadas / Alternativa
Sustitución compatible paraEs el mismo que en el caso de los aviones.4En el caso de los productos de la serie, el recipiente, la huella, la altura de apilamiento y la interfaz de apareamiento coinciden completamente.Serie de BTB de alta velocidad de 4 mm para calificación de segunda fuente.
Nota: Nuestra pieza es un equivalente de forma-ajuste-función, ideal para reducir los costos de los BOM y mitigar el riesgo de suministro.
Características del producto
- Costillas de guía incorporadas para el acoplamiento ciego y la auto-alineación, resistentes a daños durante el montaje manual/automático
- La estructura anti soldadura impide que el capilar de soldadura suba a la zona de contacto durante el reflujo
- Diseño de costillas absorbentes de golpes absorbe las vibraciones y el estrés de apareamiento, mantiene la resistencia al contacto estable
- La carcasa de alta temperatura del LCP resiste el reflujo libre de plomo, adecuada para entornos de trabajo de alta temperatura
- Geometría de resorte de contacto optimizada, integridad estable de la señal de alta velocidad, bajo ruido cruzado
- Alta densidad de 120 pines, ahorra espacio en PCB para electrónica compacta
Ventajas del producto
🔹 Alternativa de segunda fuente a Hirose, tiempo de entrega más corto y mejor flexibilidad del MOQ frente a la marca original
🔹 100% de continuidad e inspección visual antes del envío, baja tasa de fallas
🔹 Estructura de contacto ajustada a alta velocidad, integridad de la señal validada para señales diferenciales de alta velocidad
🔹 Un diseño robusto y a prueba de fallos reduce la tasa de rechazo del montaje en la producción en masa
🔹 Número de alfileres/altura de apilamiento personalizados disponibles, para apoyar la verificación de las muestras previas al proyecto
🔹 Apoyo completo de documentación: hoja de datos, 3D STEP, dibujo de huella de PCB, informe de prueba
Aplicación
Las cámaras industriales,
el LIDAR,
radar milimétrico,
módulos de endoscopio médico,
equipo de ensayo portátil de alta velocidad,
módulos de computación de borde de IA,
portátil y placa base integrada delgada,
módulos de visualización,
Modulos pequeños de comunicación 5G.
Embalaje
El embalaje de bobinas estándar, compatible con la máquina automática de recogida y colocación SMT, se ejecuta directamente en su línea de producción.
Tiempo de entrega
- Muestras: 3 días hábiles
- Orden a granel: 1 a 3 semanas
- MOQ: Negociable
- Muestras gratuitas disponibles; apoyo para la liberación rápida de muestras
Certificación de fábrica y servicio personalizado
Certificaciones: ISO9001, RoHS, cumplimiento de las normas REACH.
- Política de muestras: muestras gratuitas disponibles, liberación rápida de muestras
- MOQ: MOQ bajo para piezas estándar; número de pines/altura de apilamiento personalizados disponibles a petición
- Personalización: PIN personalizado, altura de apilamiento, grosor de revestimiento, opciones de blindaje para requisitos especiales del proyecto
- Apoyo técnico completo: hoja de datos, dibujo 2D/3D, huella de PCB, informe de ensayo disponible bajo petición
Guía para la selección de ingenieros
- Confirmar primero la altura de apilamiento emparejada requerida, la cantidad de alfileres y el requisito de velocidad de señal
- Verifique la huella de PCB y el par de encabezados de apareamiento antes de congelar el diseño
- Para las aplicaciones PCIe/USB4 de alta velocidad, solicitar el informe de ensayo SI para la simulación
- Para las aplicaciones de vibración / entorno hostil, solicite datos de prueba de fiabilidad del ciclo térmico y de vibración
- Pedir muestras gratuitas para la validación del prototipo antes del reemplazo en masa del BOM
Preguntas frecuentes
P: ¿Tiene un catálogo? ¿Puede enviarme el catálogo para comprobar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No puedo encontrar el producto en su cataLogue. ¿Puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Sólo háganos saber qué producto necesita y cuántos quiere. Si no lo tenemos, también podemos diseñar y hacer un nuevo molde para producirlo.Para su referencia, hacer un molde ordinario tomará alrededor de 35-45 días.
P: ¿Puede proporcionar una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos 5-10 piezas de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío
P: ¿Qué hay de su plazo de entrega?
R: Los productos de stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días
P: ¿Cómo envío mi pedido?
R: Para paquetes pequeños, envíalos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Usamos cajas de exportación estándar.Nosotros seremos responsables de cualquier daño del producto causado durante la entrega.
6P: ¿Qué tipo de pago acepta? ¿Puedo pagar en RMB?
A: Aceptamos T/T ((Transferencia bancaria), Western Union y PayPal. Asegúrese de que podemos recibir la misma cantidad que la factura. Y puede pagar dinero en RMB. No hay problema.
7P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad.
P: Necesito su lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos.y los precios siempre están cambiando debido al costo del material y la cantidadY usted puede darnos una lista de todos los artículos que necesita; vamos a confirmar cuidadosamente uno por uno y le dará una especificación y lista de precios
P: ¿Puede hacer productos personalizados y embalaje personalizado?
R: Sí. Hemos hecho un montón de personalizado
En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje.Sólo tengo que señalar que causará algún costo adicional.
P: ¿Qué certificados tiene?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Las pruebas de calidad de los productos incluidos en la muestra se realizarán en el sitio web del fabricante.
