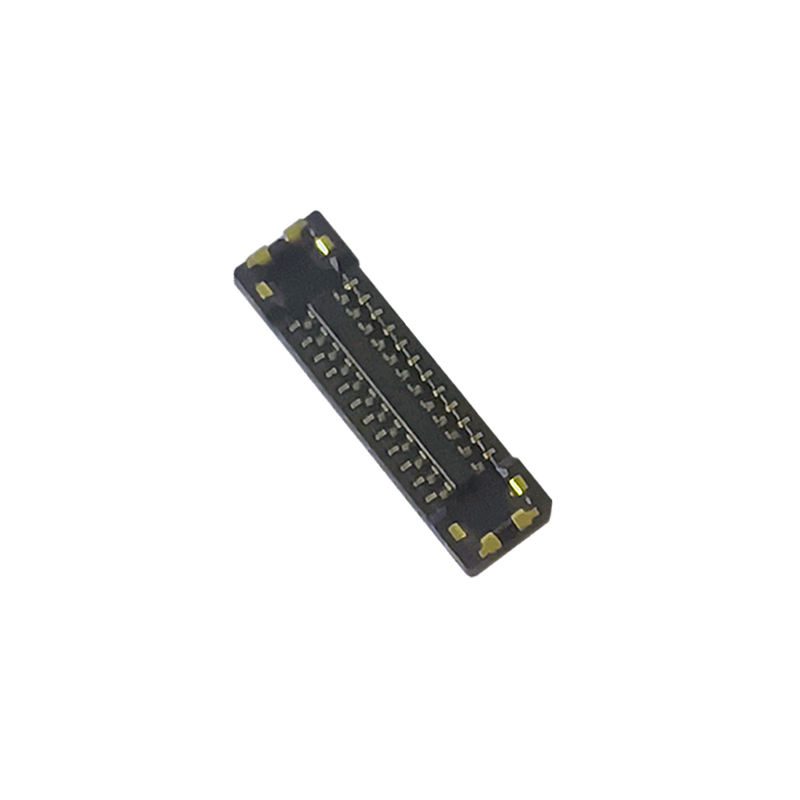

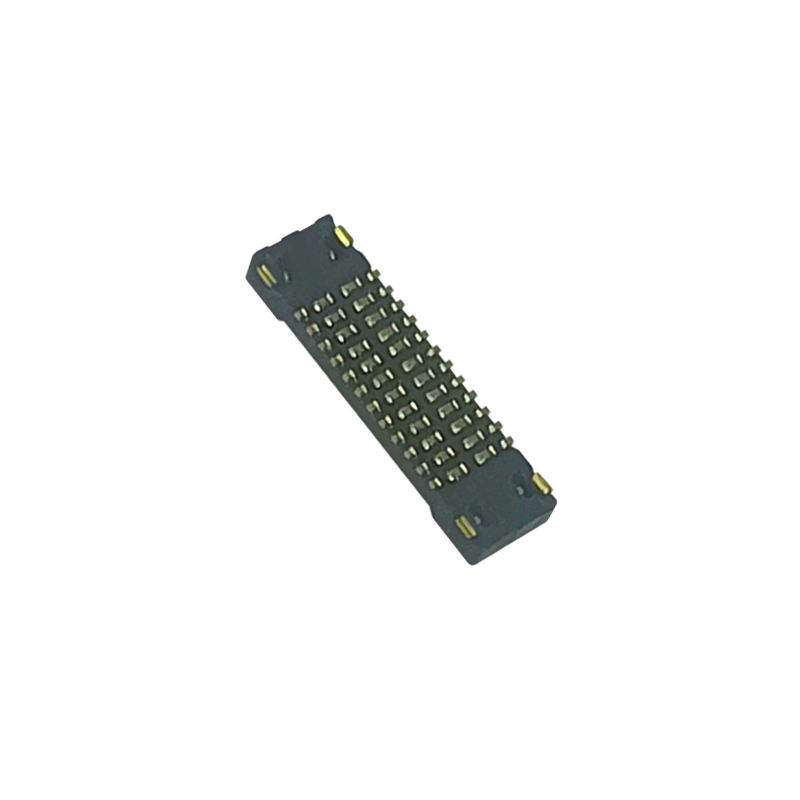

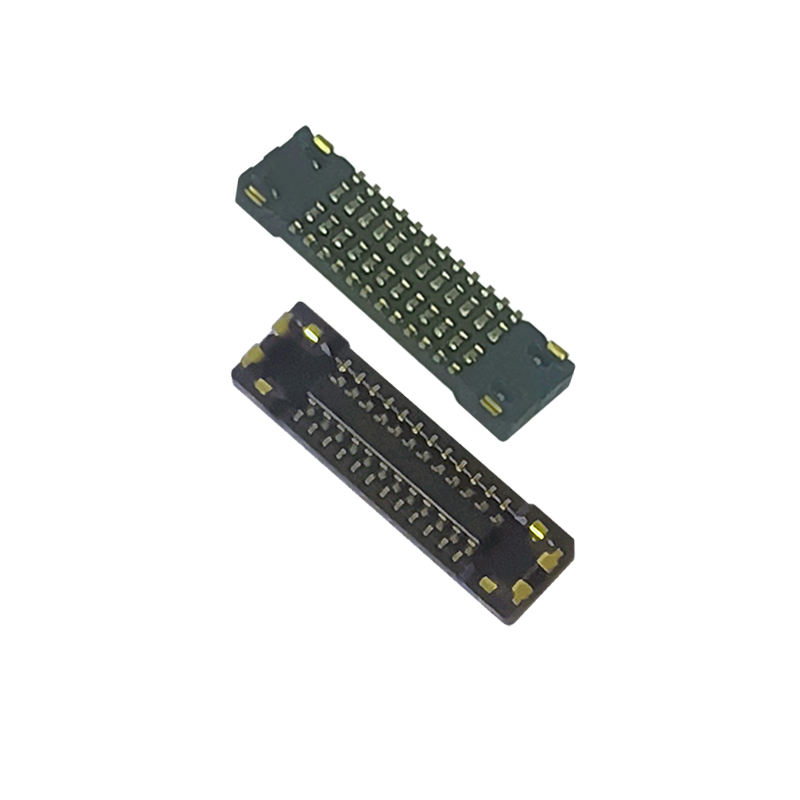

Conector hembra de asiento BTB de paso estrecho de 0,35 mm y 24 pines WP27D-S024VA1-R15000, conectores mezzanine placa a placa, zócalo compatible
Puntos destacados del producto
✅ Acoplamiento ciego y autoalineación: marco de guía anti-desalineación, absorbe el desplazamiento del ensamblaje, evita daños en los pines durante el acoplamiento manual/automático
✅ Integridad de señal de alta velocidad, transmisión estable de alta frecuencia para apilamiento compacto de PCB multicapa
✅ Altura de acoplamiento fija de 0,7 mm, control preciso del espacio de la PCB para diseños de dispositivos de perfil delgado
✅ Estructura de contacto de doble punto, antivibración y antichoque, retroalimentación clara de clic para confirmación de acoplamiento completo
✅ Embalaje en cinta y carrete SMT, recogida y colocación directa en su línea de ensamblaje automático
Descripción del producto
| Categoría |
Artículo |
Especificación |
| Rendimiento eléctrico |
Paso |
0,35 mm |
|
Número de pines |
24P (señal + terminales de alimentación integrados) |
|
Voltaje nominal |
50V CA/CC |
|
Corriente nominal |
Pin de señal: 0,3A; Pin de alimentación: 3,0A |
|
Resistencia de contacto |
Señal ≤ 70mΩ; Alimentación ≤ 20mΩ (inicial) |
|
Resistencia de aislamiento |
≥ 1000MΩ @250VCC |
|
Voltaje de resistencia |
150V CA, 60s sin avería |
| Rendimiento mecánico |
Altura de acoplamiento |
0,7 mm |
|
Durabilidad |
30 ciclos de acoplamiento |
|
Fuerza de acoplamiento/desacoplamiento |
Baja fuerza de inserción controlada, fuerza de retención estable |
| Material y chapado |
Material de contacto |
Aleación de cobre |
|
Chapado de contacto |
Chapado en oro en el área de acoplamiento; barrera de níquel para evitar la migración de soldadura |
|
Aislante |
Plástico de alta temperatura LCP, UL94V-0 |
| Medio ambiente |
Temperatura de operación |
-40°C ~ +85°C |
|
Cumplimiento |
RoHS, REACH |
| Guía de soldadura |
Tipo de montaje |
Montaje superficial SMT |
|
Perfil de reflujo |
Pico máx. 260°C, reflujo SMT estándar |
Referencia cruzada / Alternativa
Alternativa compatible directa a JAE WP27D-S024VA1-R15000.
Mismo huella, altura de apilamiento, definición de pines y rendimiento eléctrico.
Sustitución directa de la pieza original de JAE sin revisión del diseño de la PCB.
También sirve como alternativa de reducción de costos a marcas internacionales premium de BTB para aplicaciones mezzanine de paso ultra fino de 0,35 mm.
Características del producto
- Marco de guía metálico incorporado para acoplamiento ciego y autoalineación, tolera pequeños desplazamientos de montaje, evita la flexión de los pines en producción en masa
- Diseño de contacto de doble punto, mantiene una resistencia de contacto estable bajo vibración y choque
- Terminales integrados de señal + alimentación híbridos, ahorran espacio en la PCB
- Baja altura de apilamiento de 0,7 mm, ideal para apilamiento de dispositivos delgados
- Chapado de contacto en oro, excelente rendimiento anti-oxidación y de señal de alta frecuencia
- Estructura de refuerzo de sujecion, protege el aislante durante el acoplamiento
- Clic audible claro para confirmar el acoplamiento completo, reduciendo el riesgo de acoplamiento incompleto
Ventajas del producto
- Reemplazo fácil para ingenieros: Misma huella que la pieza JAE original, no se requiere rediseño de PCB
- Mejor estabilidad de suministro: Tiempo de entrega corto en comparación con los largos ciclos de entrega de la marca original en el extranjero
- Listo para producción en masa: Estricto control de coplanaridad, alto rendimiento de ensamblaje SMT
- Optimización de costos: Precios competitivos sin sacrificar la fiabilidad mecánica y de alta frecuencia
- Soporte de ingeniería rápida: Hoja de datos, archivo STEP 3D, huella de PCB disponibles bajo pedido
Aplicación
Dispositivos portátiles,
relojes inteligentes,
gafas AR/VR,
submódulos de smartphone,
módulos internos de tableta,
sensores IoT compactos,
electrónica médica portátil,
módulos de cámara pequeños,
módulos de pantalla mini.
Embalaje
Cinta y carrete (carrete): 15.000 unidades/carrete. Cinta transportadora en relieve.
Totalmente compatible con máquinas de recogida y colocación SMT y listo para cargar directamente en su línea de producción.
Tiempo de entrega
- Muestras: 3 días hábiles
- Pedido a granel: 1 ~ 3 semanas
- MOQ: Negociable
- Muestras gratuitas admitidas; liberación rápida de muestras para validación de ingeniería
Certificación de fábrica y servicio personalizado
Certificaciones: ISO9001, RoHS, REACH conforme.
- Política de muestras: Muestras gratuitas disponibles, liberación rápida de muestras
- MOQ: MOQ bajo para piezas estándar; recuento de pines/altura de apilamiento personalizados disponibles bajo pedido
- Personalización: PIN personalizado, altura de apilamiento, grosor del chapado, opciones de blindaje para requisitos de proyectos especiales
- Soporte de ingeniería completo: Hoja de datos, dibujo 2D/3D, huella de PCB, informe de prueba disponibles bajo pedido
Guía de selección para ingenieros
- Confirme la altura de apilamiento requerida: este modelo está fijo en 0,7 mm. Contáctenos si necesita otra altura de apilamiento.
- Verifique la huella de la PCB: cruce la información con nuestra huella proporcionada antes de la congelación del diseño.
- Evalúe el método de acoplamiento: esta pieza admite acoplamiento ciego, recomendado para ensamblaje automatizado o ensamblaje manual con dificultad de alineación.
- Diseño de alta velocidad: contáctenos con nuestro equipo de integridad de señal si necesita datos de prueba de impedancia/pérdida de inserción.
- Muestra primero: ejecute siempre la validación de prototipos con muestras gratuitas antes de la producción en masa.
Preguntas frecuentes
P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí?R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tardará entre 35 y 45 días.
P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero tiene que pagar el costo de envío.
P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
P: ¿Cómo enviar mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Seremos responsables de cualquier daño del producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad. La prueba CCD se aplica al 99% de las aplicaciones de productos de nuestra empresa.
P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible poner todos sus precios en una lista, y los precios cambian constantemente debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes antes (principalmente arneses de cables). Sobre el embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje. Solo hay que señalar que esto generará un costo adicional.
P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
