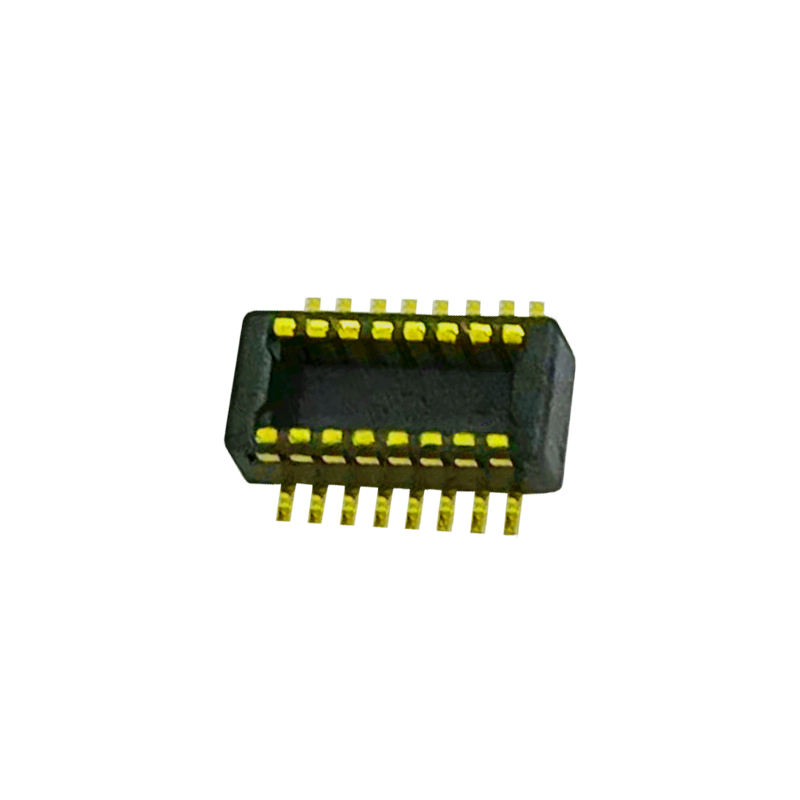

Conector Mezzanine Board-a-Board de Paso Estrecho de 0.4 mm, Doble Fila, 12 Pines, Compatible con Conector Macho DF40TC-12DP-0.4
Puntos Destacados del Producto
✅ Acoplamiento a Ciegas y Autoalineación: Costillas de guía integradas, tolerancia lateral de 0.33 mm, diseño a prueba de fallos contra inserción incorrecta, absorbe el desplazamiento del ensamblaje y evita daños en los pines durante el acoplamiento manual/automatizado. ✅ Rendimiento de Alta Velocidad: Soporta transmisión de señal de hasta 20 Gbps, compatible con PCIe Gen4, MIPI, USB4 Gen2 para enrutamiento de señal de alta densidad.
✅ Altura de Acoplamiento Definida: Altura de apilamiento fija para un control preciso del espacio entre PCBs; el diseño de doble fila de bajo perfil ahorra espacio en la PCB.
Descripción del Producto
| Categoría |
Artículo |
Parámetro |
| Eléctrico |
Paso |
0.4 mm |
| Número de Pines |
12 pines, Doble Fila |
| Corriente Nominal |
0.3 A por contacto |
| Voltaje Nominal |
30 V CC |
| Resistencia de Contacto |
≤ 40 mΩ |
| Resistencia de Aislamiento |
≥1000 MΩ |
| Voltaje de Soporte |
CA 250 V, 1 min |
| Mecánico |
Ciclos de Acoplamiento |
≥30 ciclos |
| Tolerancia de Autoalineación |
±0.33 mm |
| Altura de Acoplamiento |
Coincide con la altura de apilamiento de la serie DF40TC |
| Tipo de Montaje |
Montaje Superficial SMT |
| Material y Recubrimiento |
Material del Contacto |
Bronce Fosforado |
| Recubrimiento del Contacto |
Contacto chapado en oro, barrera de níquel para prevenir la migración de soldadura |
| Aislante |
Plástico Resistente a Altas Temperaturas LCP |
| Ambiental |
Temperatura de Operación |
-40°C ~ +85°C |
| Cumplimiento |
RoHS, REACH |
| Guía de Soldadura |
Soldadura por Reflujo |
Perfil estándar de reflujo SMT, temperatura pico ≤260°C |
Referencia Cruzada / Alternativa
Reemplazo directo pin a pin, compatible con la huella deHirose DF40TC-12DP-0.4. Alternativa de reemplazo directo sin rediseño de la disposición de la PCB. También referencia cruzada a las series Molex SlimStack y Kyocera 5804 de conectores mezzanine B2B de 0.4 mm para abastecimiento alternativo.
Características del Producto
- Estructura de acoplamiento a ciegas anti-fallos, amplio rango de autoalineación para reducir el desperdicio de ensamblaje.
- La barrera de níquel detiene la migración de soldadura durante el reflujo, protege el contacto de oro.
- Costillas reforzadas que absorben impactos, buena resistencia a vibraciones y caídas.
- Contacto completamente cerrado al acoplarse, bloquea la contaminación por polvo y flujo.
- Paso estrecho de doble fila compacto, maximiza la utilización del espacio de la PCB.
- La disposición de la almohadilla SMT coincide con la huella original del DF40TC para sustitución directa.
Ventajas del Producto
- Tiempos de entrega más cortos en comparación con las piezas originales importadas de HRS; evita largos retrasos de OEM.
- Recubrimiento y fuerza de contacto consistentes para una integridad de señal estable de alta velocidad.
- Estricta inspección visual y eléctrica al 100% antes del envío.
- Embalaje en cinta de carrete listo para máquinas pick & place SMT, no se requiere reempaquetado para su línea de ensamblaje.
- Personalización flexible: ajuste de altura de apilamiento, número de pines o grosor del oro bajo pedido.
Aplicación
Placas integradas industriales,
dispositivos vestibles,
módulos de sensores médicos,
subplacas de tabletas y portátiles,
módulos de cámara / LiDAR,
instrumentos de prueba portátiles,
hardware de computación de borde de IA.
Embalaje
Cinta y Carrete (Embalaje en carrete): Embalaje estándar en carrete para máquinas pick-and-place SMT. Las piezas se pueden cargar directamente en su línea de producción automatizada sin reempaquetado. El servicio de corte de cinta está disponible para prototipos de lotes pequeños.
Tiempo de Entrega
- Pedido de muestra: 3 días hábiles
- Pedido de producción en masa: 1-3 semanas, sujeto a configuración y cantidad del pedido
Certificación de Fábrica y Servicio Personalizado
Certificaciones: ISO9001, RoHS, REACH
- MOQ: MOQ bajo para piezas estándar
- Política de Muestras: Soporte de muestras gratuitas; el cliente solo asume el costo del flete; liberación rápida de muestras
- Personalización: Número de pines, altura de apilamiento, grosor del recubrimiento, color de la carcasa disponibles bajo pedido. Enveje su dibujo de PCB para revisión de ingeniería.
Guía de Selección del Ingeniero
- Confirme laAltura de Apilamiento de Acoplamiento primero; este es el parámetro más crítico para el diseño del espacio de la PCB.
- Verifique el número de pines, los requisitos de velocidad de señal (si >10 Gbps, realizaremos una comprobación de impedancia).
- Verifique el rango de temperatura de operación y el entorno de vibración para uso industrial/médico.
- Para reemplazo directo: confirme que la huella de la PCB coincide con DF40TC-12DP-0.4 antes de la producción en masa.
- Solicite muestras gratuitas para pruebas de ensamblaje SMT y validación de integridad de señal.
Preguntas Frecuentes
P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí? R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tomará entre 35 y 45 días.
P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero tiene que pagar el costo de envío.
P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
P: ¿Cómo enviar mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Ese es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Seremos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad. La prueba CCD se aplica al 99% de las aplicaciones de productos de nuestra empresa.
P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre están cambiando debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes antes (principalmente arneses de cables). Sobre el embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje. Solo hay que señalar que causará un costo adicional.
P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
