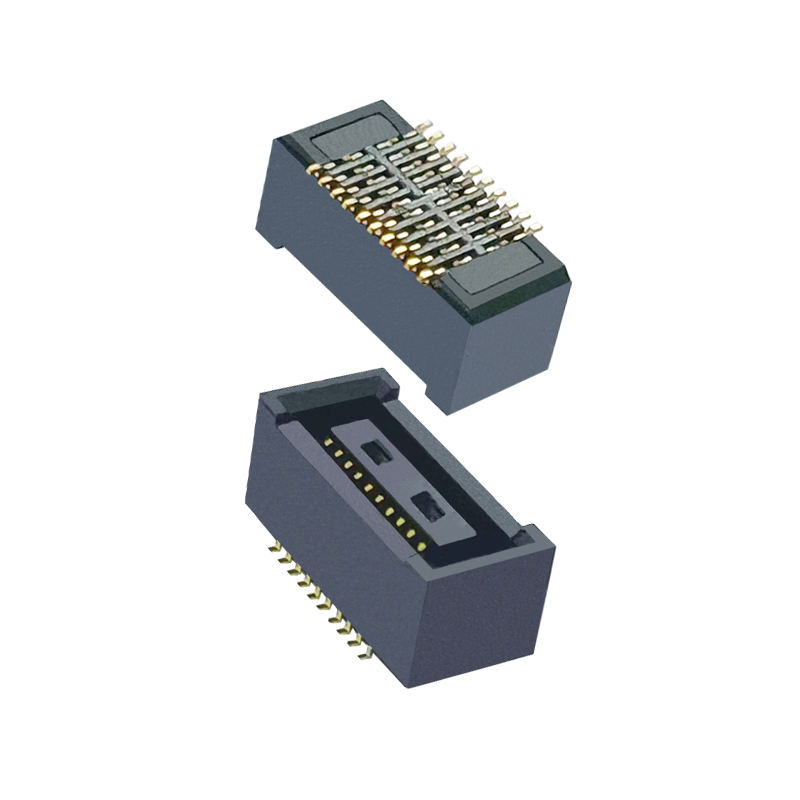

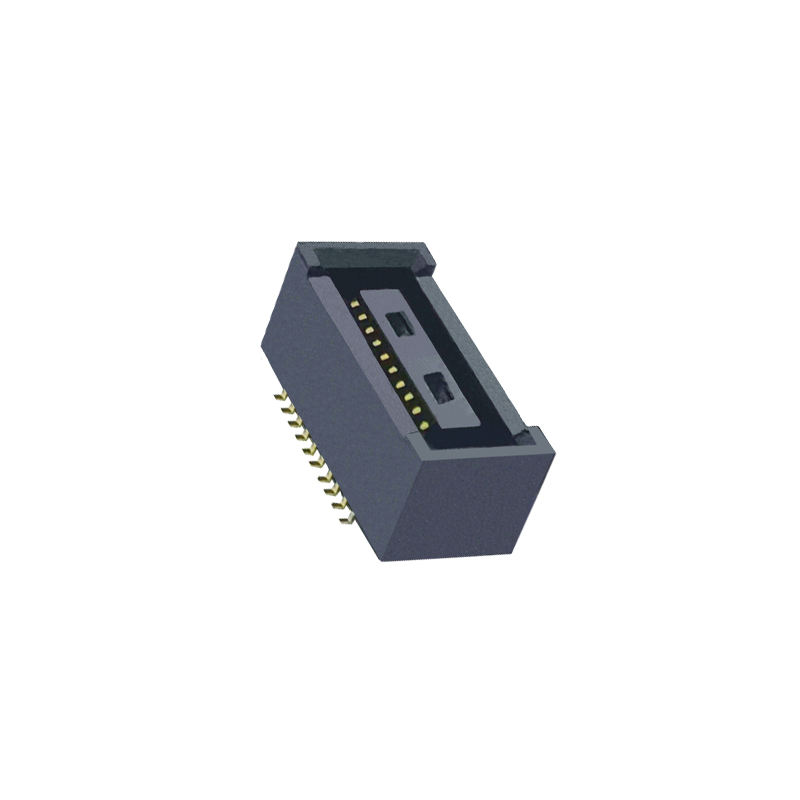

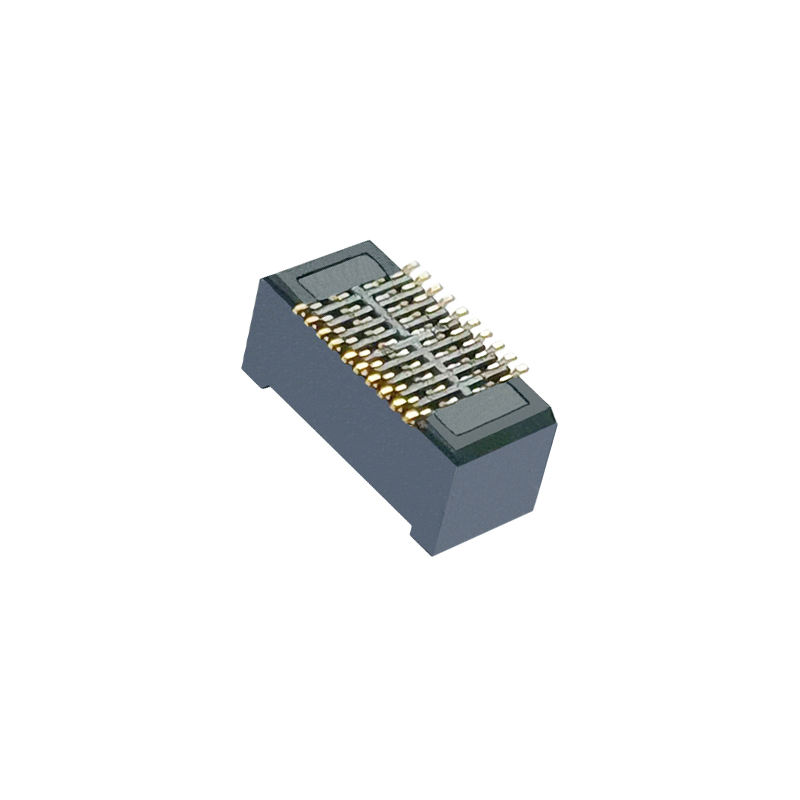

Conector Board to Board Compatible con DF40HC(4.0)-20DS-0.4 - Paso de 0.4 mm Doble Fila BTB Hembra
Puntos Destacados del Producto
✅ Acoplamiento a Ciegas y Autoalineación: Las nervaduras de guía proporcionan una tolerancia de flotación XY de ±0.33 mm, absorben el desplazamiento del ensamblaje de PCB, evitan daños en los pines durante el acoplamiento a ciegas
✅ Rendimiento de Señal de Alta Velocidad: Soporta hasta 20 Gbps, totalmente compatible con transmisión de señal MIPI, USB3.1 Gen2, PCIe
✅ Altura de Acoplamiento Fija: 4.0 mm: Control preciso de la altura de apilamiento para un espacio controlado entre PCBs, diseño mecánico estable de múltiples placas
✅ Empaquetado en Cinta y Carrete SMT: Directamente compatible con máquinas automáticas de recogida y colocación para producción en masa
✅ Barrera Antifiltración de Soldadura: La barrera de níquel evita la migraón de soldadura al área de contacto, mejora el rendimiento de soldadura
Descripción del Producto
| Categoría |
Artículo |
Especificación |
| Eléctrico |
Paso |
0.4 mm |
|
Número de Pines / Filas |
20 pines, doble fila |
|
Corriente Nominal por Contacto |
0.3 A |
|
Voltaje Nominal |
30 V CC |
|
Resistencia de Contacto |
≤30 mΩ |
|
Resistencia de Aislamiento |
≥500 MΩ @ 500V CC |
|
Voltaje de Soporte |
250V CA durante 1 min |
| Mecánico |
Altura de Acoplamiento |
4.0 mm |
|
Rango de Autoalineación |
±0.33 mm eje X / Y |
|
Ciclos de Acoplamiento |
30 ciclos mínimo |
|
Tipo de Montaje |
Montaje superficial SMT |
| Material y Recubrimiento |
Carcasa |
LCP, UL94 V-0 |
|
Material del Contacto |
Bronce Fosforoso |
|
Recubrimiento del Área de Acoplamiento |
Recubrimiento de oro (0.2μm) sobre barrera de níquel |
|
Recubrimiento del Terminal |
Estaño sobre níquel |
| Medio Ambiente |
Temperatura de Operación |
-35℃ ~ +85℃ |
|
Cumplimiento |
RoHS, REACH |
| Guía de Soldadura |
Perfil de Reflujo |
Reflujo SMT estándar, temperatura pico ≤260℃, 10s máx |
Referencia Cruzada / Alternativa
Este receptáculo hembra BTB escompatible pin a pin y con la misma huella que el Hirose DF40HC(4.0)-20DS-0.4V(51). Los ingenieros pueden usarlo como una alternativa directa para la validación de prototipos y la producción en masa. Misma huella de PCB, misma interfaz de acoplamiento, sin necesidad de rediseño de PCB.Nota de diferenciación: Suministro directo de fábrica, menor tiempo de entrega, MOQ flexible, suministro estable a largo plazo para evitar la escasez de marcas internacionales y fluctuaciones de precios.
Características del Producto
Polarización incorporada
- A prueba de erroresclave, evita el acoplamiento inverso y el aplastamiento de pinesNervaduras de refuerzo amortiguadoras en ambos lados, absorben el estrés mecánico durante el ensamblaje y la vibración
- Estructura de contacto cerrada al acoplar, protección contra polvo y contaminación
- Retroalimentación táctil clara al acoplar completamente, fácil inspección del ensamblaje
- Suficiente área de recogida por vacío para una colocación SMT estable
- Ventajas del Producto
Reemplazo directo
- : No se necesita cambio de diseño para proyectos que originalmente usaban la serie Hirose DF40Diseño de alto rendimiento
- : La barrera de níquel antifiltración de soldadura reduce la tasa de rechazo de soldaduraEstabilidad del suministro
- : Fábrica de conectores de precisión nacional, no sujeta a interrupciones de stock de marcas extranjerasSoporte de ingeniería rápido
- : Muestras gratuitas para validación de hardware; soporte rápido de planos y DFMCoste optimizado
- : Precio mayorista de fábrica, mejor coste total de BOM para volumen medio y altoAplicación
Dispositivos inteligentes portátiles, módulos de pantalla
- Módulos de cámara, interconexión de señal MIPI
- Electrónica portátil médica
- Dispositivos IoT, módulos de sensor
- Placas de control industrial pequeñas
- Apilamiento de PCB auxiliar para portátiles/tabletas
- Empaquetado
Cinta y Carrete (Embalaje en carrete):
Embalaje estándar en carrete para máquina de recogida y colocación SMT. Las piezas se pueden cargar directamente en su línea de producción automatizada sin reempaquetar. Servicio de corte de cinta disponible para prototipos de lotes pequeños.Tiempo de Entrega
Pedido de muestra: 3 días hábiles
- Pedido de producción en masa: 1-3 semanas, sujeto a configuración y cantidad del pedido
- Certificación de Fábrica y Servicio Personalizado
Certificaciones: ISO9001, RoHS, REACH
MOQ
- : MOQ bajo para piezas estándarPolítica de Muestras
- : Soporte de muestras gratuitas; el cliente solo cubre el costo del flete; liberación rápida de muestrasPersonalización: Recuento de pines, altura de apilamiento, grosor del recubrimiento, color de la carcasa disponibles bajo petición. Enviar su dibujo de PCB para revisión de ingeniería.
- Guía de Selección del Ingeniero
Confirmar la altura de acoplamiento requerida: este modelo = altura de apilamiento de 4.0 mm
- Verificar que la huella de la PCB coincida con la serie DF40HC antes de congelar el diseño
- Para aplicaciones de alta vibración, confirmar el requisito de bloqueo y retención mecánica
- Señal de alta velocidad (≥10 Gbps): simulación de control de impedancia disponible bajo petición
- Enviar su recuento de pines, altura de apilamiento, requisito de temperatura a nuestro ingeniero para recomendación de pieza alternativa si es necesario
- Preguntas Frecuentes
P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tardará entre 35 y 45 días.P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero tiene que pagar el costo del envío.
P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
P: ¿Cómo enviar mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Seremos responsables de cualquier daño del producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad. La prueba CCD se aplica al 99% de las aplicaciones de productos de nuestra empresa.
P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre están cambiando debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes antes (principalmente arneses de cables). Sobre el embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje. Solo hay que señalar que causará un costo adicional.
P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
