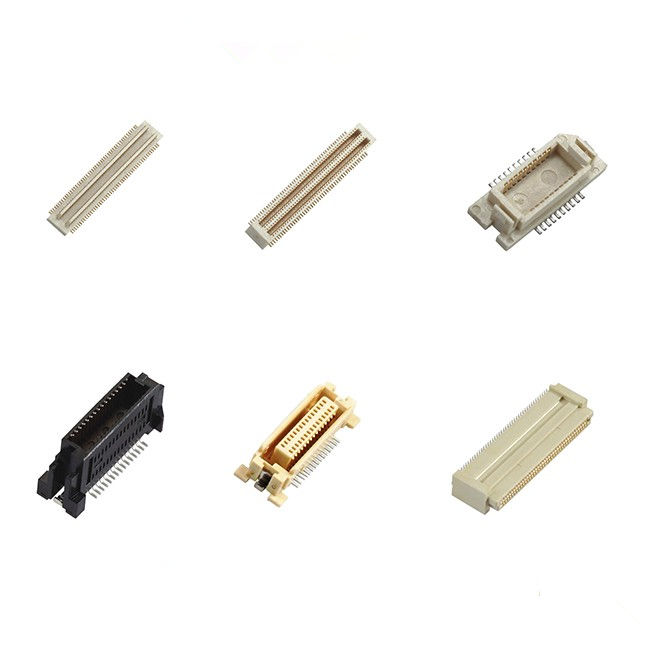

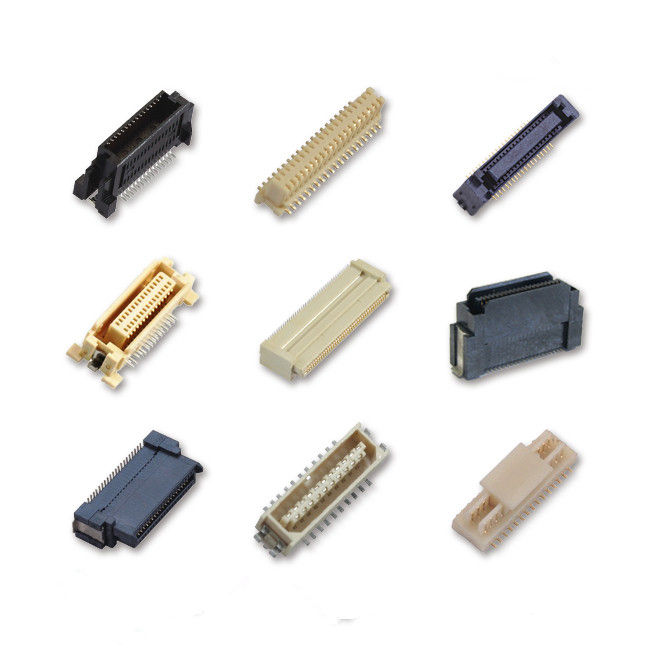

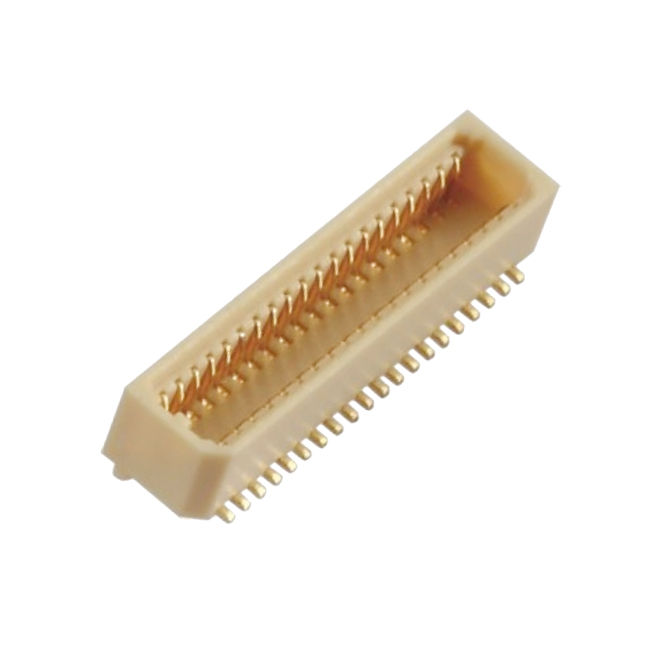

BTB 0.8mm Pitch 40PIN SMT Hirose reemplazo de conector de toma de corriente femenino eléctrico
Principales características del producto
✅Diseño anti desalineación de acoplamiento ciego y autoalineación: jefe de guía incorporado absorbe el desplazamiento del ensamblaje, evita el daño de los pines durante el acoplamiento manual / automático, reduce la tasa de reelaboración de PCB
✅ Integridad de la señal de alta velocidad: control de impedancia optimizado, transmisión estable de alta velocidad para las líneas de señal
✅ Alturas fijas: control preciso de la altura de apilamiento, espaciamiento constante de los tableros para un diseño mecánico delgado del producto
✅ 0,8 mm de tono fino 40PIN de alta densidad, montaje de superficie SMT, 0,5A por contacto
✅ Reemplazo directo de Hirose: compatible con la huella de pines, alternativa drop-in sin rediseño de PCB
Descripción del producto
| Categoría |
Punto de trabajo |
Especificación |
| Eléctrico |
Corriente nominal |
0.5A por contacto |
|
Voltagem nominal |
50 V CA/CC |
|
Resistencia de contacto |
≤ 50 mΩ |
|
Resistencia al aislamiento |
Se aplicarán las siguientes medidas: |
|
Resiste el voltaje |
100 V AC, 1 minuto sin averías |
| Mecánica |
El tono |
0.8 mm |
|
Número de pines |
40PIN, conexión femenina |
|
Tipo de montaje |
Montura de superficie SMT |
|
Ciclos de apareamiento |
≥ 500 veces |
|
Altura de las parejas |
Disponible a medida (especifique la altura de pila requerida) |
| Material y recubrimiento |
Material de contacto |
Fósforo Bronce |
|
Plastificación de contacto |
El oro sobre el níquel |
|
Materiales para la vivienda |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Medio ambiente |
Temperatura de funcionamiento |
-40 °C ~ +85 °C |
|
El cumplimiento |
El número de unidades de producción es el siguiente: |
| Guía de soldadura |
Perfil de reflujo |
Se aplicará la norma J-STD-020, temperatura máxima ≤ 260°C, máximo 5 s. |
Referencias cruzadas / Alternativa
Reemplazo para la serie FX18 de Hirose con un recipiente BTB de 40 pines de 0,8 mm de ancho.
- La misma huella de PCB y asignación de pines; no se requiere ninguna modificación del diseño de PCB
- Intercambiable con la cabecera de apareamiento original de Hirose
- Fuente secundaria rentable, resuelve los largos plazos de entrega y el riesgo de escasez de suministro
- También es una alternativa a la comparable serie Molex / TE de 40P BTB de 0,8 mm de ancho
Características del producto
- Clave anti-dummy + estructura de guía de auto-alineación, admite el apareamiento ciego, evita la inserción inversa y la flexión de los pines
- El contacto de primavera de bronce con fósforo mantiene la fuerza de contacto estable después del apareamiento repetido
- Casilla LCP de alta temperatura, resistente a la soldadura de reflujo sin plomo sin deformación
- Piso fino de 0,8 mm, alta densidad de 40 pines, ahorra espacio en PCB para electrónica compacta
- Terminal SMT con almohadilla de soldadura plana, excelente coplanaridad para una selección y colocación estables
Ventajas del producto
- Estabilidad del suministro: Producción directa de fábrica, sin barrera MOQ para las muestras, evitar el largo tiempo de entrega OEM
- Huella verificada por el ingeniero: Compatibilidad pre-probada, reducir el ciclo de validación
- Control constante de las chapas: espesor uniforme de la chapa de oro, señal estable y anticorrosión
- Automatización lista: Envases de cinta y bobina para máquinas de recogida y colocación SMT
- Personalizable: Ajuste de la altura de acoplamiento, el espesor de revestimiento, el número de alfileres por su proyecto
Aplicación
con una capacidad de transmisión superior a 50 W,
dispositivos inteligentes de IoT,
instrumentos de mano,
electrónica médica,
módulos de visualización,
electrónica auxiliar para automóviles,
los dispositivos delgados de consumo,
Puerta de comunicación PCBA de acoplamiento de placas
Embalaje
Cintas y bobinas (envasado en bobinas):Embalaje de bobina estándar para la máquina de recogida y colocación SMT. Las piezas se pueden cargar directamente en su línea de producción automatizada sin necesidad de volver a empacar.
Tiempo de entrega
- Orden de muestra: 3 días hábiles
- Orden de producción en masa: 1-3 semanas, dependiendo de la configuración y la cantidad del pedido
Certificación de fábrica y servicio personalizado
- Certificaciones: ISO9001, RoHS, cumplimiento de las normas REACH
- Personalización disponible: modificación de la altura de la pila, espesor de chapa, postes de localización, color de la carcasa, cambio de número de alfileres, marcado OEM.
- Política de muestras: soporte de muestras gratuitas, salida de muestras rápida.
- MOQ: MOQ bajo para artículos estándar; MOQ de herramientas personalizadas que debe confirmar la ingeniería.
- Proporcionamos revisión de ingeniería previa a las ventas, validación de dibujos y informe de prueba de confiabilidad bajo petición.
Guía para la selección de ingenieros
- Se requiere confirmaciónAltura de las parejasEn primer lugar, tenemos varias opciones de altura de apilamiento para la serie 40P de 0.8mm
- Verifique la huella de PCB contra nuestra hoja de datos proporcionada antes de la congelación del diseño
- Para las aplicaciones de señales de alta velocidad, solicitar un informe de ensayo de impedancia
- Si su parte de apareamiento es una cabecera original Hirose, confirme la compatibilidad de apareamiento antes de la prueba masiva
- Temperatura de funcionamiento > 85°C o entornos con vibraciones muy elevadas, por favor informe para una actualización de contacto
Preguntas frecuentes
P: ¿Tiene un catálogo? ¿Puede enviarme el catálogo para comprobar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No puedo encontrar el producto en su cataLogue. ¿Puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Sólo háganos saber qué producto necesita y cuántos quiere. Si no lo tenemos, también podemos diseñar y hacer un nuevo molde para producirlo.Para su referencia, hacer un molde ordinario tomará alrededor de 35-45 días.
P: ¿Puede proporcionar una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos 5-10 piezas de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío
P: ¿Qué hay de su plazo de entrega?
R: Los productos de stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días
P: ¿Cómo envío mi pedido?
R: Para paquetes pequeños, envíalos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Usamos cajas de exportación estándar.Nosotros seremos responsables de cualquier daño del producto causado durante la entrega.
6P: ¿Qué tipo de pago acepta? ¿Puedo pagar en RMB?
A: Aceptamos T/T ((Transferencia bancaria), Western Union y PayPal. Asegúrese de que podemos recibir la misma cantidad que la factura. Y puede pagar dinero en RMB. No hay problema.
7P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad.
P: Necesito su lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos.y los precios siempre están cambiando debido al costo del material y la cantidadY usted puede darnos una lista de todos los artículos que necesita; vamos a confirmar cuidadosamente uno por uno y le dará una especificación y lista de precios
P: ¿Puede hacer productos personalizados y embalaje personalizado?
R: Sí. Hemos hecho un montón de personalizado
En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje.Sólo tengo que señalar que causará algún costo adicional.
P: ¿Qué certificados tiene?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Las pruebas de calidad de los productos incluidos en la muestra se realizarán en el sitio web del fabricante.
