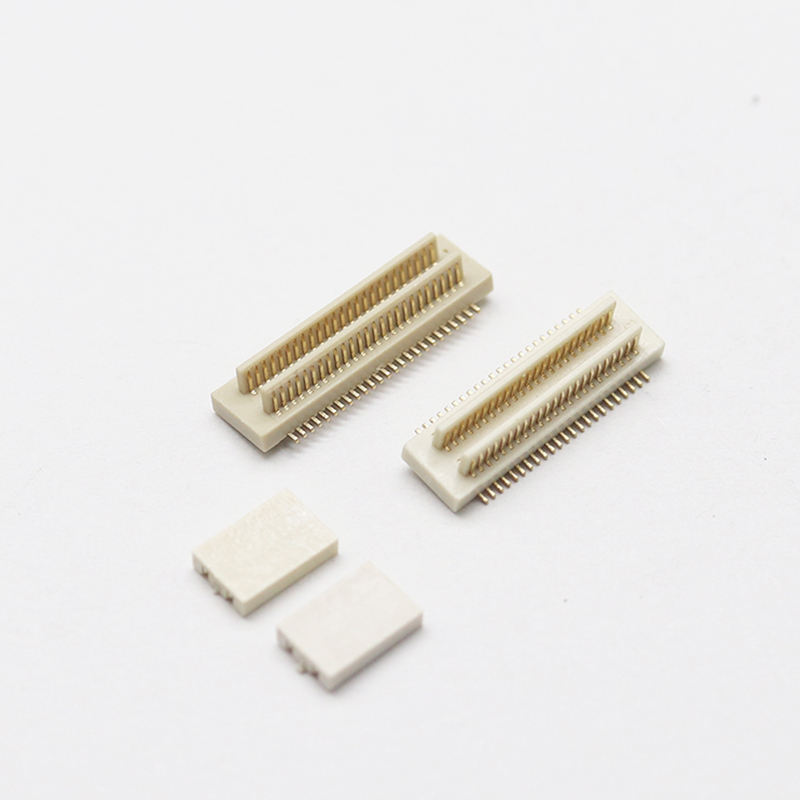

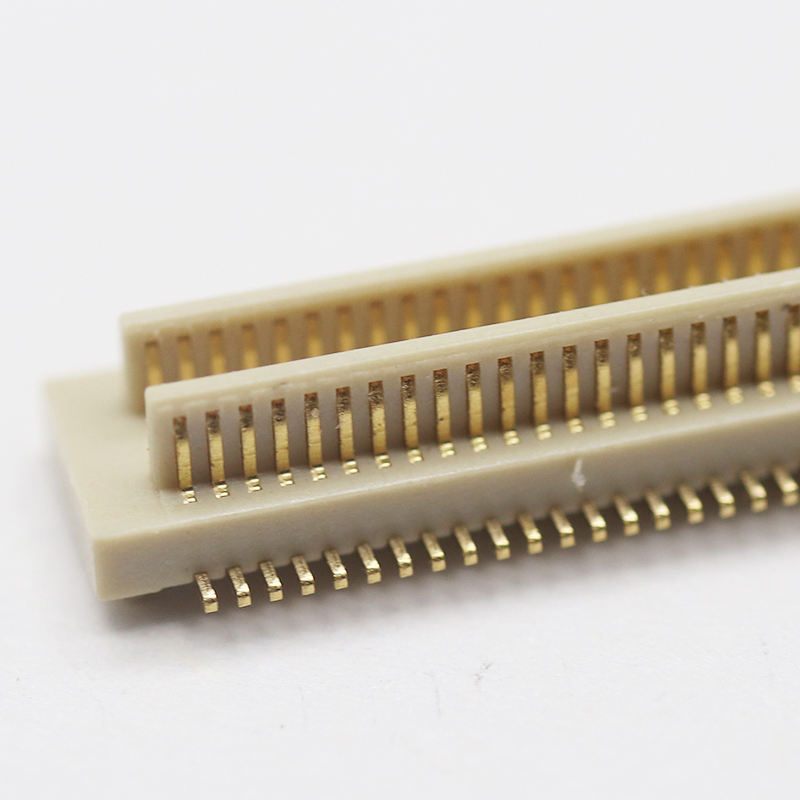

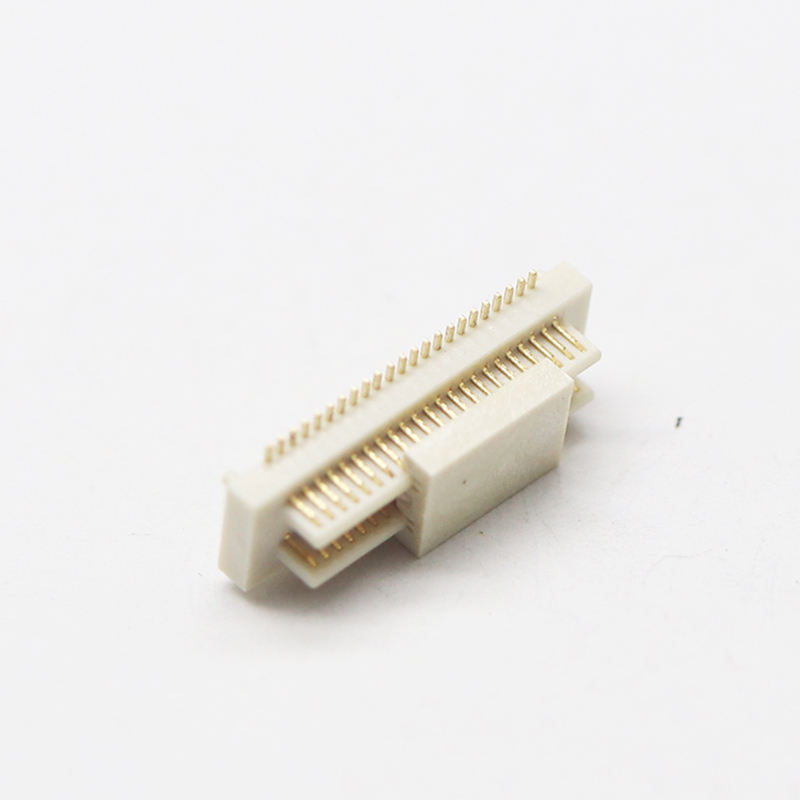

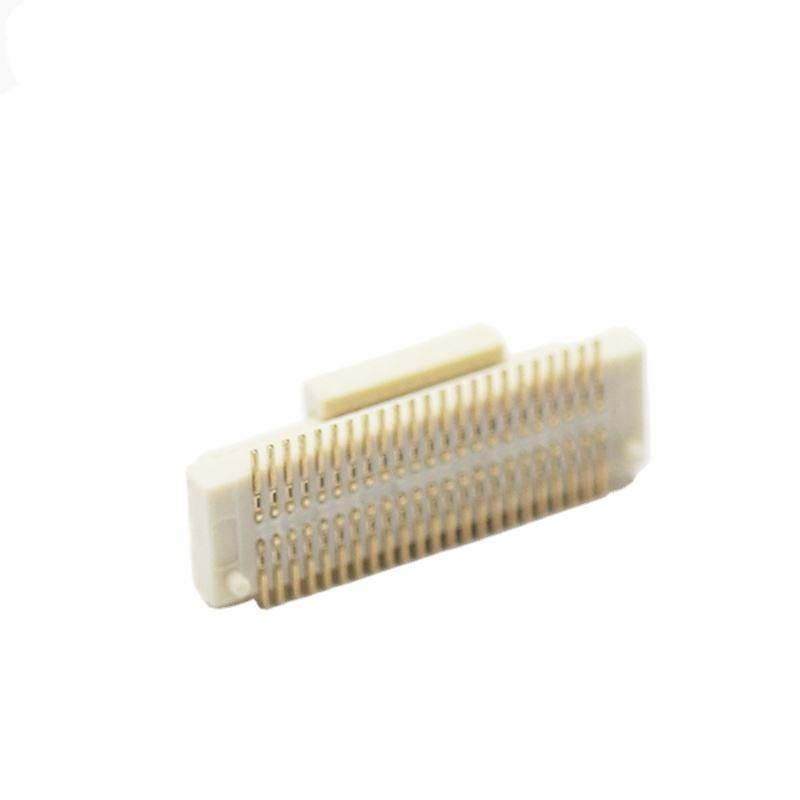

Personalizar el conector de placa a placa 0,8 mm Pitch 40p 2 * 20p Conector masculino SMT Mating Stack Alturas Conector de encabezado de PCB
Principales características del producto
- Aparición ciega / Auto-alineación y diseño de llave anti-inversa: Costillas de guía incorporadas y muesca a prueba de fallos, absorbe el desplazamiento del montaje, evita la inserción de polaridad incorrecta; permite el apareamiento ciego durante el apilamiento automatizado de PCB, reduce la chatarra del montaje.
- Integridad de la señal de alta velocidad: Geometría de contacto optimizada, impedancia diferencial controlada, admite transmisión de señal serie de alta velocidad para pantallas, sensores y módulos de computación compactos.
- Alturas de las pilas pareadas definidas: altura fija de apilamiento después del apareamiento, control preciso de la brecha del PCB, dimensiones mecánicas consistentes para el diseño de placas apiladas.
- 0.8mm Pitch 2 * 20p Diseño de fila doble: 40 posiciones de alta densidad, SMT cabeza masculina, huella compacta para ahorrar espacio PCB.
Descripción del producto
| Categoría |
Punto de trabajo |
Especificación |
| Rendimiento eléctrico |
Calificación actual |
0.5A por contacto |
|
Nivel de tensión |
100 V de corriente continua |
|
Resistencia de contacto |
≤ 20 mΩ |
|
Resistencia al aislamiento |
Se aplicarán las siguientes medidas: |
|
Válvula de resistencia dieléctrica |
500 V AC, 1 minuto, sin averías |
| Rendimiento mecánico |
El tono |
0.8 mm |
|
Número de pines |
40p, 2*20p fila doble |
|
Ciclos de apareamiento |
50 ciclos como mínimo |
|
Alturas de las pilas de apareamiento |
Altura de apareamiento definida a medida |
|
Fuerza de apareamiento / despareamiento |
Baja fuerza de inserción, fuerza de retención estable |
| Material y recubrimiento |
Vivienda |
El uso de la tecnología de la Unión Europea para la fabricación de productos químicos |
|
Material de contacto |
Fósforo de bronce / aleación de cobre |
|
Plastificación de contacto |
Revestimiento selectivo de oro en la zona de apareamiento, placa inferior de barrera de níquel; soldadura de la cola de estaño |
| Medio ambiente |
Temperatura de funcionamiento |
-40 °C ~ +85 °C |
|
El cumplimiento |
RoHS y REACH |
| Guía de soldadura |
Tipo de montaje |
Montura de superficie SMT |
|
Perfil de reflujo |
Reflujo libre de Pb, temperatura máxima ≤ 260°C, tiempo de permanencia en el pico ≤ 30 s |
|
Soldadura a mano |
Máximo 350°C, ≤ 5 segundos por pin |
Referencias cruzadas / Alternativa
Alternativa de entrada para la serie de cabeceras masculinas BTB de 40 pines de anchura equivalente a 0,8 mm de Molex, JAE, Hirose, ACES.
- La misma huella, asignación de pines y altura de apilamiento que la serie de referencia al confirmar.
- Nuestro equipo de ingenieros puede verificar la compatibilidad de la huella de PCB y proporcionar un dibujo dimensional para su comprobación de diseño.
- No hay necesidad de un gran rediseño de PCB para su sustitución; menor tiempo de entrega y costo total en comparación con las piezas importadas.
Características del producto
- Cabeza masculina SMT, fila doble 2×20p, 0,8 mm de tono fino.
- Llave anti-dummy a prueba de tonterías + guía de auto-alineación para el apareamiento ciego, evita daños en los pines durante el montaje.
- Casas de alta temperatura, estables después de la soldadura de reflujo, sin deformación.
- Revestimiento por oro selectivo para una fiable resistencia al contacto y a la oxidación.
- Altura de la pila constante, buena estabilidad mecánica bajo vibración y choque.
- Personalizable: ajusta la altura de apareamiento, grosor de oro, color de la carcasa, añade postes de localización.
Ventajas del producto
- Amistoso con la Asamblea: Las guías de auto-alineación toleran un pequeño desplazamiento de la tabla, lo que reduce la tasa de fallas de apareamiento manual/automático.
- Alta fiabilidad de la señal: La estructura de contacto afinada mantiene la integridad de la señal para las interfaces de alta velocidad.
- SMT está listo: Envases de cinta y bobina para la recogida y colocación directa en su línea SMT existente.
- Estabilidad de los costes y del suministro: fábrica de precisión local, tiempo de entrega más corto que las marcas extranjeras; muestras gratuitas para su validación.
- Apoyo de ingeniería: Hoja de datos, archivos 2D / 3D STEP, recomendación de huella disponible para su diseño de hardware.
Aplicación
- Modulo de visualización, conexión de la placa del sensor de la cámara
- Panel de control de IoT, electrónica portátil
- Modulos de PCB compactos para uso médico
- Dispositivos de mano industriales, terminales de punto de venta
- Subplacas de sensores robóticos, ensamblajes de PCB apilados
- Módulos de comunicación con pequeño factor de forma
Embalaje
Cintas y bobinas (envasado en bobinas):Embalaje de bobina estándar para la máquina de recogida y colocación SMT. Las piezas se pueden cargar directamente en su línea de producción automatizada sin necesidad de volver a empacar.
Tiempo de entrega
- Orden de muestra: 3 días hábiles
- Orden de producción en masa: 1-3 semanas, dependiendo de la configuración y la cantidad del pedido
Certificación de fábrica y servicio personalizado
- Certificaciones: ISO9001, RoHS, cumplimiento de las normas REACH
- Personalización disponible: modificación de la altura de la pila, espesor de chapa, postes de localización, color de la carcasa, cambio de número de alfileres, marcado OEM.
- Política de muestras: soporte de muestras gratuitas, salida de muestras rápida.
- MOQ: MOQ bajo para artículos estándar; MOQ de herramientas personalizadas que debe confirmar la ingeniería.
- Proporcionamos revisión de ingeniería previa a las ventas, validación de dibujos y informe de prueba de confiabilidad bajo petición.
Guía para la selección de ingenieros
- Se requiere confirmaciónaltura de las pilas emparejadasPrimero, esta es la dimensión crítica para la brecha de PCB apilados.
- Verificar la serie de parejas de apareamiento (socket femenino); enviar el número de la parte femenina para comprobar la compatibilidad.
- Define el grosor del revestimiento con oro en función de su entorno de trabajo: oro más grueso para equipos de alta vibración / larga vida útil.
- Confirmar el embalaje: carrete para la producción en serie SMT, bandeja sólo para prototipos de pequeños lotes.
- Envíe el dibujo de la distribución de la PCB o el modelo 3D; nuestro ingeniero puede comprobar la interferencia y la autorización de apareamiento antes de realizar un pedido.
- Siempre ejecute la validación eléctrica y de apareamiento con muestras gratuitas antes de la producción en masa
Preguntas frecuentes
P: ¿Tiene un catálogo? ¿Puede enviarme el catálogo para comprobar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No puedo encontrar el producto en su cataLogue. ¿Puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Sólo háganos saber qué producto necesita y cuántos quiere. Si no lo tenemos, también podemos diseñar y hacer un nuevo molde para producirlo.Para su referencia, hacer un molde ordinario tomará alrededor de 35-45 días.
P: ¿Puede proporcionar una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos 5-10 piezas de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío
P: ¿Qué hay de su plazo de entrega?
R: Los productos de stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días
P: ¿Cómo envío mi pedido?
R: Para paquetes pequeños, envíalos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Usamos cajas de exportación estándar.Nosotros seremos responsables de cualquier daño del producto causado durante la entrega.
6P: ¿Qué tipo de pago acepta? ¿Puedo pagar en RMB?
A: Aceptamos T/T ((Transferencia bancaria), Western Union y PayPal. Asegúrese de que podemos recibir la misma cantidad que la factura. Y puede pagar dinero en RMB. No hay problema.
7P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad.
P: Necesito su lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos.y los precios siempre están cambiando debido al costo del material y la cantidadY usted puede darnos una lista de todos los artículos que necesita; vamos a confirmar cuidadosamente uno por uno y le dará una especificación y lista de precios
P: ¿Puede hacer productos personalizados y embalaje personalizado?
R: Sí. Hemos hecho un montón de personalizado
En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje.Sólo tengo que señalar que causará algún costo adicional.
P: ¿Qué certificados tiene?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Las pruebas de calidad de los productos incluidos en la muestra se realizarán en el sitio web del fabricante.
