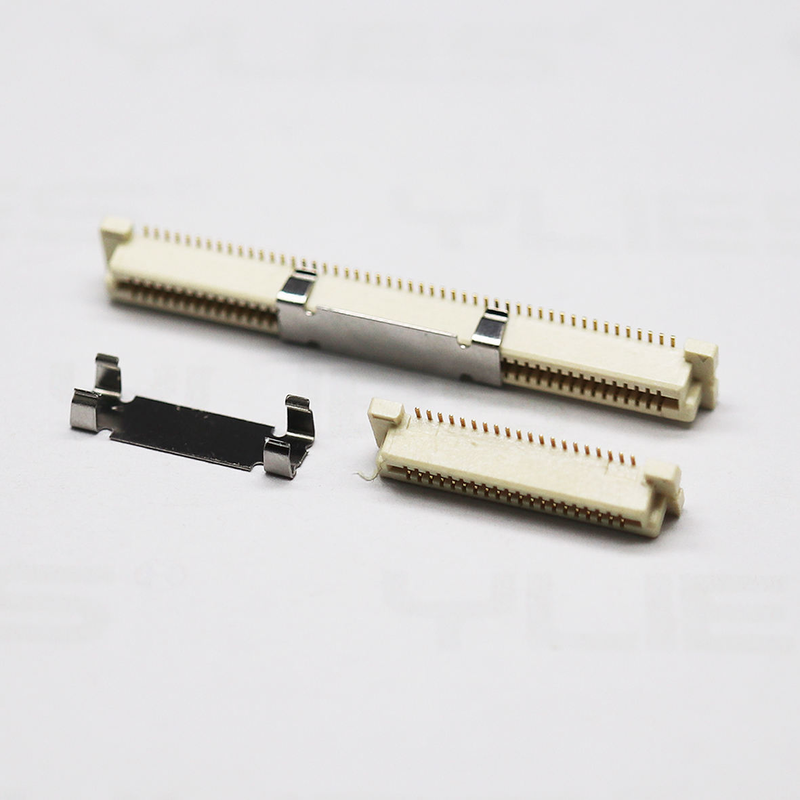

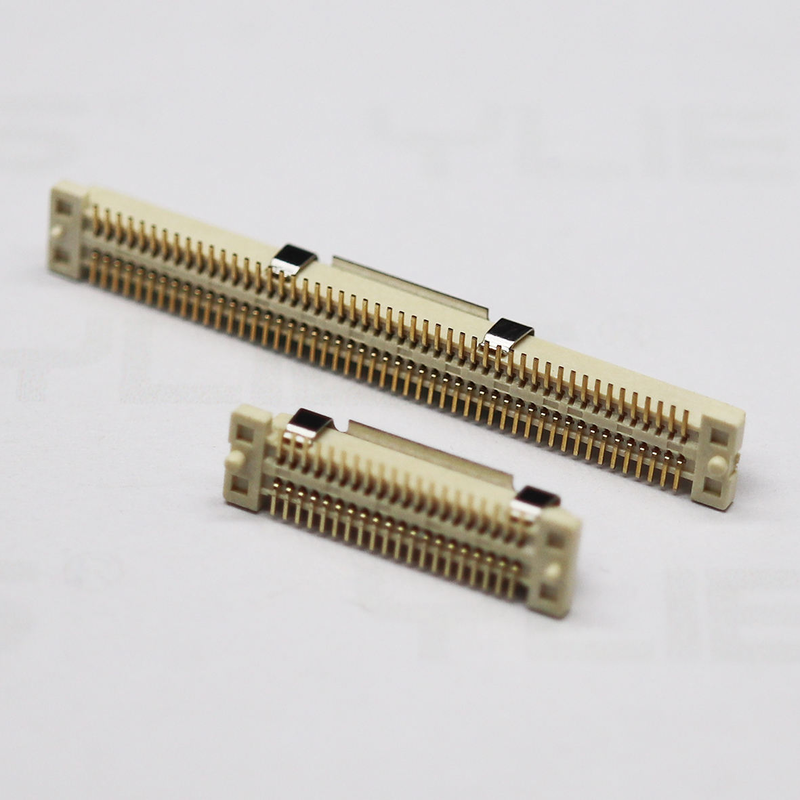

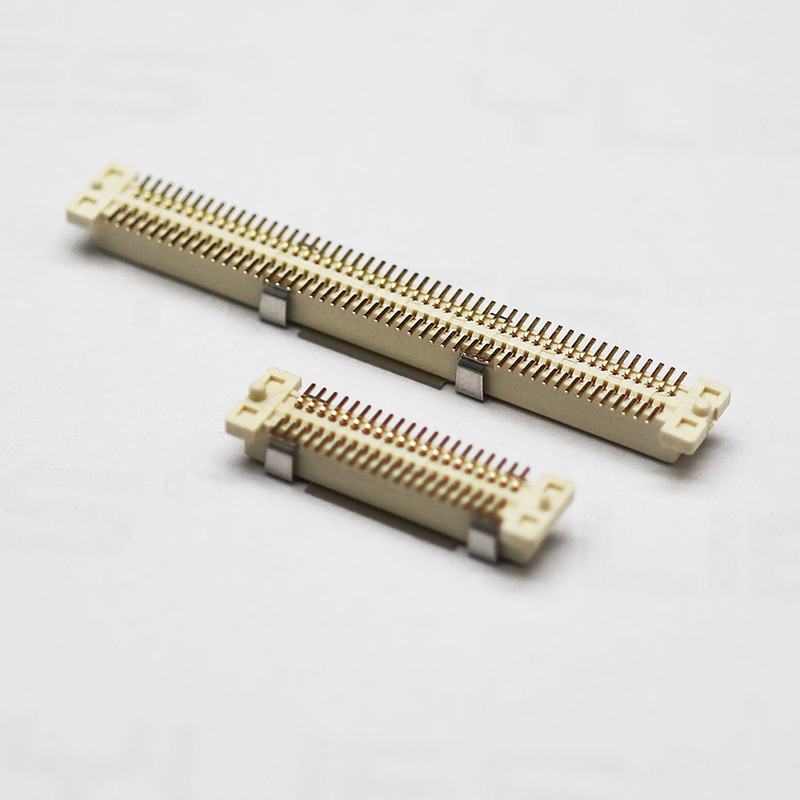

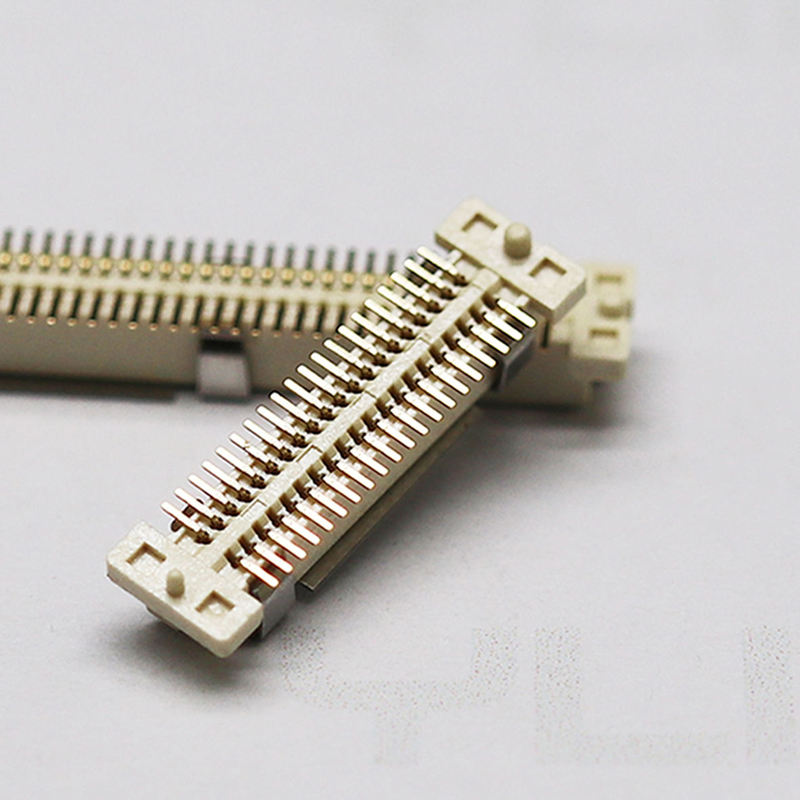

Conector BTB de 0.8 mm de paso, doble ranura, SMT, SMD, hembra y macho, conector PCB Board-to-Board
Puntos destacados del producto
✅ Acoplamiento a ciegas y autoalineación, diseño anti-desalineación: Las nervaduras de guía integradas y la estructura anti-llave absorben la tolerancia de ensamblaje de la PCB, evitando daños en los pines durante el acoplamiento manual/automatizado. ✅ Integridad de señal de alta velocidad: Geometría de contacto optimizada para transmisión de datos estable a alta velocidad, baja diafonía para apilamiento de PCB de alta densidad.
✅ Múltiples opciones de altura de acoplamiento: Alturas de apilamiento estándar disponibles, flexibles para diseño modular de PCB multicapa.
✅ Estructura SMT de doble ranura: Montaje superficial SMD macho y hembra, compatible con el proceso de reflujo de PCB estándar.
Descripción del producto
| Categoría |
Parámetro |
Detalles |
| Eléctrico |
Paso |
0.8 mm |
|
Corriente nominal |
0.5 A por contacto |
|
Voltaje nominal |
50 V CA/CC |
|
Resistencia de contacto |
≤ 25 mΩ (inicial) |
|
Resistencia de aislamiento |
≥ 10 GΩ |
|
Voltaje de resistencia |
250 V CA, 1 min |
| Mecánico |
Ciclos de acoplamiento |
500 ciclos mínimo |
|
Tolerancia de acoplamiento |
Tolerancia de autoalineación XY para acoplamiento a ciegas |
|
Tipo de montaje |
Montaje superficial SMT / SMD |
|
Estructura |
Doble ranura, juego macho + hembra |
| Material y chapado |
Carcasa |
LCP, UL94V-0, resistente a altas temperaturas |
|
Material de contacto |
Aleación de cobre |
|
Chapado de contacto |
Chapado de oro en el área de contacto; niquelado inferior |
|
Chapado de terminación |
Estaño mate sobre níquel |
| Medio ambiente |
Temperatura de operación |
-40°C ~ +105°C |
|
Cumplimiento |
RoHS, REACH, libre de halógenos opcional |
| Guía de soldadura |
Perfil de reflujo |
Reflujo sin plomo, temperatura pico ≤260°C, cumple con IPC/JEDEC J-STD-020 |
Referencia cruzada / Alternativa
Alternativa compatible pin a pin con la serie JAE KX14/KX15, serie Hirose FX18, serie Molex de doble ranura de 0.8 mm de paso BTB.
Nota: Verifique la altura de apilamiento y el número de pines antes del diseño de la PCB; proporcione la hoja de datos y el STEP 3D para su verificación CAD.
Características del producto
- La estructura de guía de doble ranura evita la inserción inversa, admite acoplamiento a ciegas y autoalineación, reduce el desperdicio de ensamblaje.
- Aislante LCP de alta temperatura, estable durante la soldadura por reflujo sin plomo, sin deformación.
- Contacto de aleación de cobre de precisión con chapado de oro, impedancia estable, baja resistencia de contacto para señales de alta velocidad.
- Embalaje en cinta y rollo SMT, directamente compatible con máquinas pick & place SMT.
- Recuento de pines y altura de acoplamiento personalizables para apilamiento de PCB modular.
Ventajas del producto
🔹 Menor tasa de fallos de ensamblaje: La llave anti-dummy + la tolerancia de autoalineación resuelven el problema de desplazamiento del apilamiento de la PCB, ahorrando costos de reprocesamiento de producción.
🔹 Rendimiento constante de alta velocidad: La estructura de contacto sintonizada mantiene la integridad de la señal para placas de alta densidad.
🔹 Reemplazo directo: Huella compatible con marcas famosas internacionales, fácil reducción de costos de BOM sin rediseño importante de la PCB.
🔹 Suministro directo de fábrica: Muestras rápidas y plazo de entrega para producción en masa, prueba de control de calidad completa antes del envío.
🔹 Soporte de ingenieros disponible: Hoja de datos, dibujo 2D, STEP 3D y patrón de placa de circuito impreso proporcionados para la validación de su diseño.
Aplicación
Módulos de control industrial
electrónica médica
gateway IoT
dispositivo de almacenamiento
módulo de pantalla
electrónica auxiliar automotriz
dispositivos portátiles
apilamiento de placas de comunicación
módulos de sensor de IA
Embalaje
Cinta y rollo (embalaje en rollo): Embalaje estándar en rollo para máquinas de recogida y colocación SMT. Las piezas se pueden cargar directamente en su línea de producción automatizada sin reembalaje. El servicio de corte de cinta está disponible para prototipos de lotes pequeños.
Plazo de entrega
- Pedido de muestra: 3 días hábiles
- Pedido de producción en masa: 1-3 semanas, sujeto a configuración y cantidad del pedido
Certificación de fábrica y servicio personalizado
- Certificaciones: ISO9001, RoHS, REACH
- Política de muestras: Muestras gratuitas admitidas, respuesta rápida de muestras
- MOQ: MOQ bajo para piezas estándar; MOQ de configuraciones personalizadas según evaluación
- Capacidad de personalización: Número de pines personalizado, altura de apilamiento de acoplamiento, grosor del chapado, modificación mecánica, embalaje especial según su dibujo/especificación.
Guía de selección de ingenieros
- Confirme Altura de acoplamiento primero: Esto define el espacio de la PCB entre dos placas apiladas.
- Confirme el número total de pines, la asignación de pines de señal/alimentación.
- Verifique la huella SMT: Suministramos el patrón de placa y el STEP 3D para su simulación de PCB.
- Defina el requisito de chapado: Flash de oro / oro grueso para entornos de alta vibración / ciclos de acoplamiento largos.
- Comparta sus requisitos de temperatura de trabajo, velocidad de señal y vibración; nuestro equipo de AE le recomendará el número de pieza correcto.
- Siempre pruebe muestras gratuitas antes de la producción en masa.
Preguntas frecuentes
P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí? R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tardará entre 35 y 45 días.
P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero tiene que pagar el costo de envío
P: ¿Qué hay de su tiempo de entrega?
R: Los artículos en stock se entregan en 1 día; los artículos personalizados se entregan en 5-7 días
P: ¿Cómo enviar mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Seremos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad. La prueba CCD se aplica al 99% de las aplicaciones de productos de nuestra empresa.
P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre están cambiando debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios
P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes antes (principalmente arneses de cables). Sobre el embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje. Solo hay que señalar que esto generará un costo adicional.
P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
