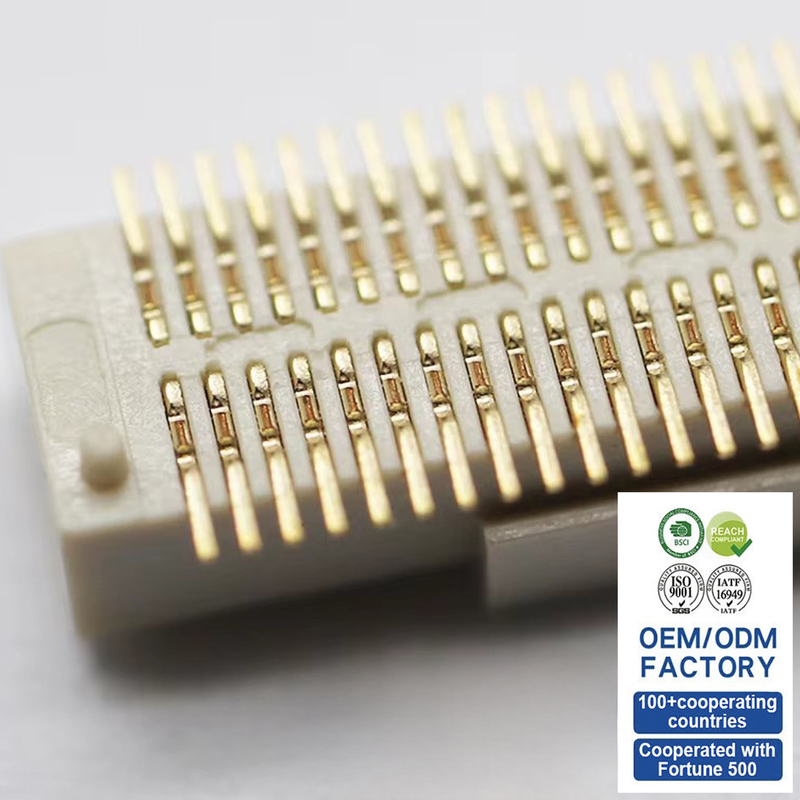

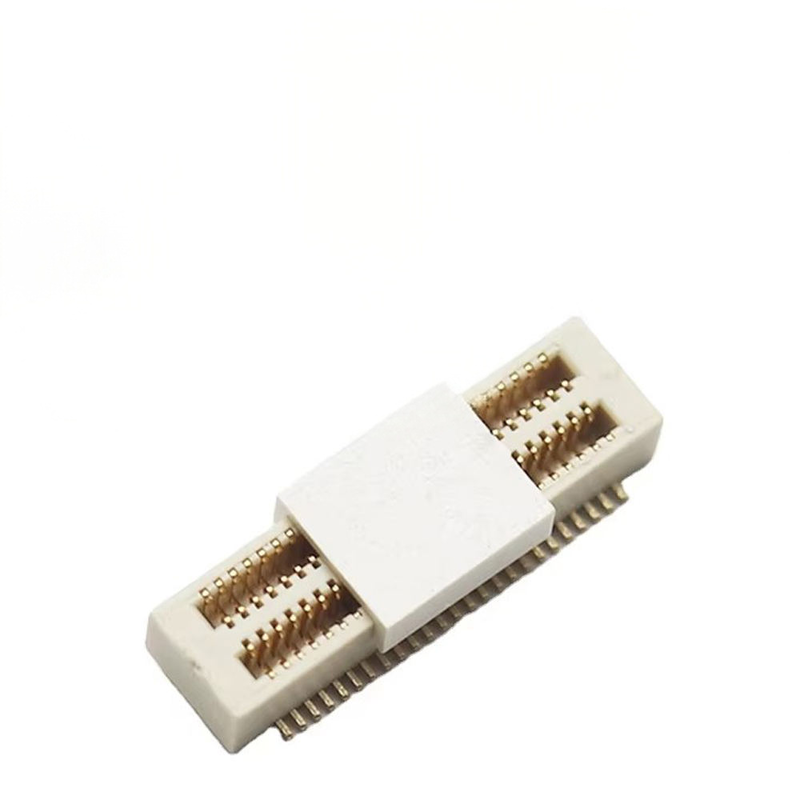

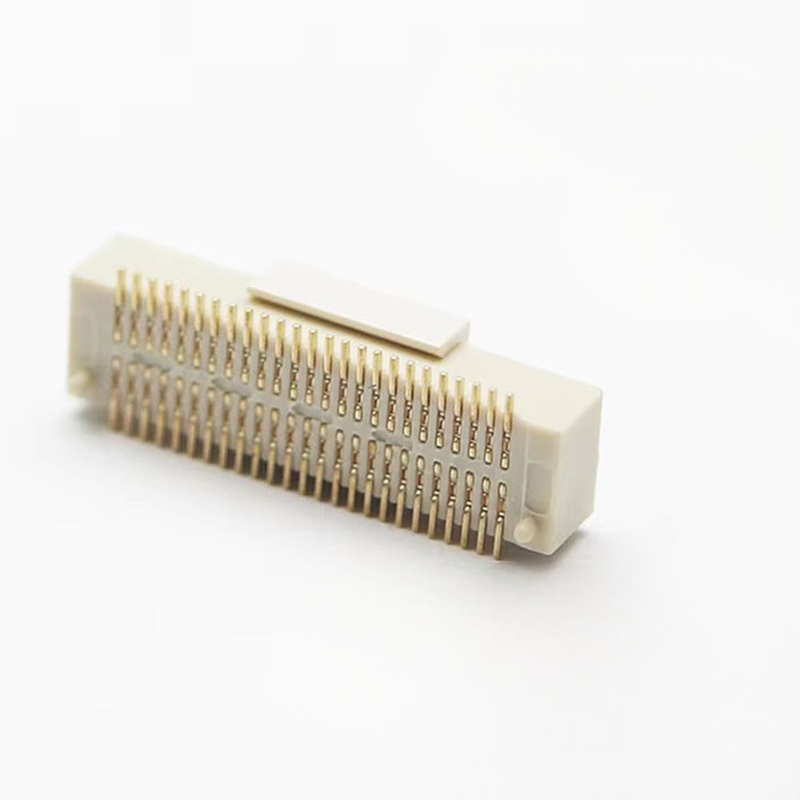

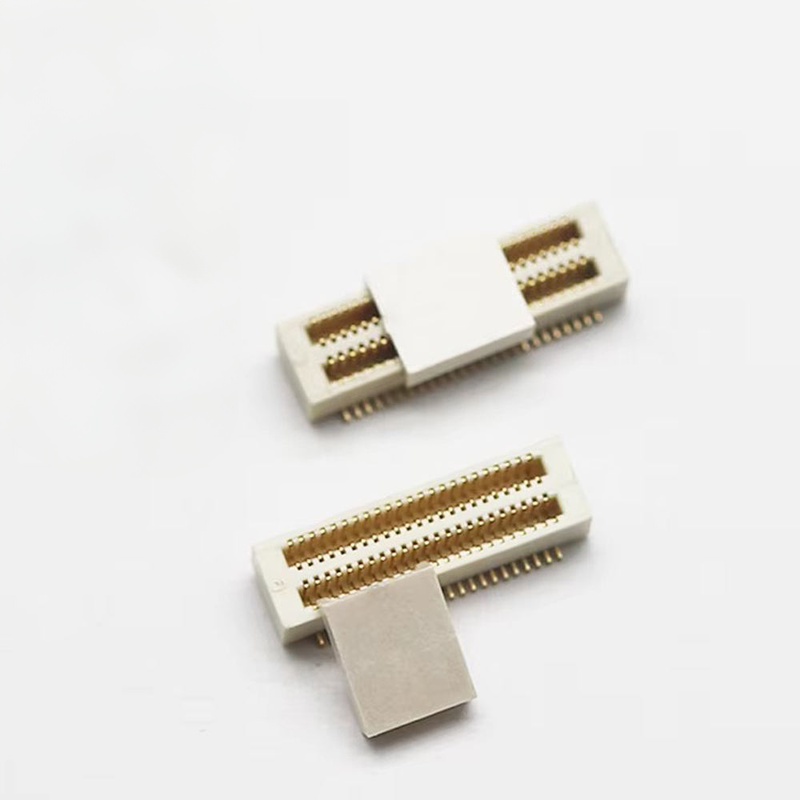

Conector Board-to-Board de 0.5 mm de paso, BTB, macho y hembra, ángulo recto, entrada lateral, header SMT para PCB de smartphone y dron
Puntos destacados del producto
✅ Diseño de acoplamiento ciego / autoalineación y antidesalineación: Perno guía integrado para absorber la tolerancia de ensamblaje, evitar daños en los pines durante el acoplamiento manual/automático y aumentar el rendimiento del ensamblaje SMT.
✅ Rendimiento de señal de alta velocidad: Estructura optimizada de impedancia y baja diafonía, transmisión estable para señales diferenciales de alta velocidad para apilamiento de PCB de móviles y drones.
✅ Altura de acoplamiento controlada: Espacio de apilamiento de PCB fijado con precisión, espaciado de placa consistente para el diseño térmico y del recinto mecánico.
✅ Entrada lateral en ángulo recto SMT Acoplamiento lateral, conexión horizontal de PCB, ahorra espacio vertical para dispositivos portátiles delgados.
Descripción del producto
| Categoría |
Artículo |
Especificación |
| Eléctrico |
Paso |
0.5 mm |
| Corriente nominal |
0.5 A por pin |
| Voltaje nominal |
60 V CC |
| Resistencia de contacto |
≤ 60 mΩ |
| Resistencia de aislamiento |
≥ 1000 MΩ @ 250 VCC |
| Voltaje de resistencia |
500 V CA, 1 min |
| Mecánico |
Ciclos de acoplamiento |
≥50 ciclos |
| Altura de acoplamiento |
Altura de apilamiento fija personalizada |
| Dirección de acoplamiento |
Ángulo recto, entrada lateral |
| Tipo de montaje |
Montaje superficial SMT |
| Material y chapado |
Material de contacto |
Bronce fosforado |
| Chapado de contacto |
Chapado selectivo de oro en el área de acoplamiento; Barrera de níquel; Cola de soldadura: Estaño sin plomo |
| Carcasa |
LCP, UL94V-0, resistente a altas temperaturas |
| Medio ambiente |
Temperatura de operación |
-40℃ ~ +85℃ |
| Cumplimiento |
RoHS, REACH |
| Guía de soldadura |
Perfil de reflujo |
Reflujo estándar sin plomo SMT, temperatura pico ≤260℃ |
Referencia cruzada / Alternativa
Alternativa directa compatible con el footprint a las series BTB de entrada lateral en ángulo recto de 0.5 mm de Molex, JAE, Hirose, TE. Mismo patrón de PCB, no se requiere una rediseño importante de la PCB.
Nota: Verifique el número de pines, la altura de acoplamiento y la especificación de chapado antes del reemplazo directo.
Característica del producto
- Anti-llave dummy + clavija guía autoalineable para acoplamiento ciego, previene la inserción inversa.
- Carcasa LCP de alta temperatura, resiste el reflujo SMT sin plomo sin deformación.
- Estructura de contacto de doble resorte, resistencia de contacto estable bajo vibración (dron / dispositivo de mano).
- Estructura de ángulo recto de entrada lateral, interconexión horizontal de PCB, diseño de recinto delgado.
- Disponible en múltiples recuentos de pines, altura de acoplamiento personalizable y espesor de chapado de oro.
Ventajas del producto
- Tolerancia de ensamblaje robusta: La autoalineación reduce la tasa de fallos de pick & place y acoplamiento.
- Listo para alta velocidad: Geometría de contacto de baja diafonía, apto para la ruta de señal de alta velocidad de móviles y drones.
- Reemplazo directo: Footprint compatible con marcas BTB internacionales, acorta el ciclo de rediseño del proyecto.
- Rendimiento de vibración estable: Buena fuerza de retención, adecuado para el entorno de vibración de drones.
- Embalaje completo en carrete SMT: Se ejecuta directamente en la máquina automática de pick & place SMT.
Aplicación
Apilamiento de PCB interno de smartphone, placa de control de dron FPV / de consumo, dispositivos inteligentes portátiles, módulos IoT compactos, electrónica de mano.
Embalaje
Cinta y carrete (embalaje en carrete): Embalaje estándar en carrete para máquina de pick & place SMT. Las piezas se pueden cargar directamente en su línea de producción automatizada sin reembalaje. Servicio de corte de cinta disponible para prototipos de lotes pequeños.
Tiempo de entrega
- Pedido de muestra: 3 días laborables
- Pedido de producción en masa: 1-3 semanas, sujeto a configuración y cantidad del pedido
Certificación de fábrica y servicio personalizado
- Certificaciones: ISO9001, RoHS, REACH
- Política de muestras: Muestras gratuitas admitidas, entrega rápida de muestras
- MOQ: MOQ bajo para piezas estándar; MOQ de configuraciones personalizadas previa evaluación
- Capacidad personalizada: Número de pines personalizado, altura de apilamiento de acoplamiento, espesor de chapado, modificación mecánica, embalaje especial según su dibujo/especificación.
Guía de selección de ingenieros
- Confirmar el número de pines, la altura de acoplamiento requerida, la entrada lateral en ángulo recto.
- Definir el espesor del chapado de oro según la velocidad de la señal y los requisitos de vida útil.
- Verificar la temperatura de operación y los requisitos de vibración para dispositivos de dron / de mano.
- Verificar el footprint de la PCB contra nuestro dibujo antes de congelar el diseño.
- Solicitar muestras gratuitas para pruebas de ensamblaje SMT e integridad de la señal.
Preguntas frecuentes
P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí?R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Como referencia, fabricar un molde ordinario tomará entre 35 y 45 días.
P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío.
P: ¿Qué pasa con su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Seremos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad. La prueba CCD se aplica al 99% de las aplicaciones de productos de nuestra empresa.
P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre están cambiando debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una especificación y lista de precios.
P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes antes (principalmente arneses de cables). En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje. Solo hay que señalar que causará un costo adicional.
P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
