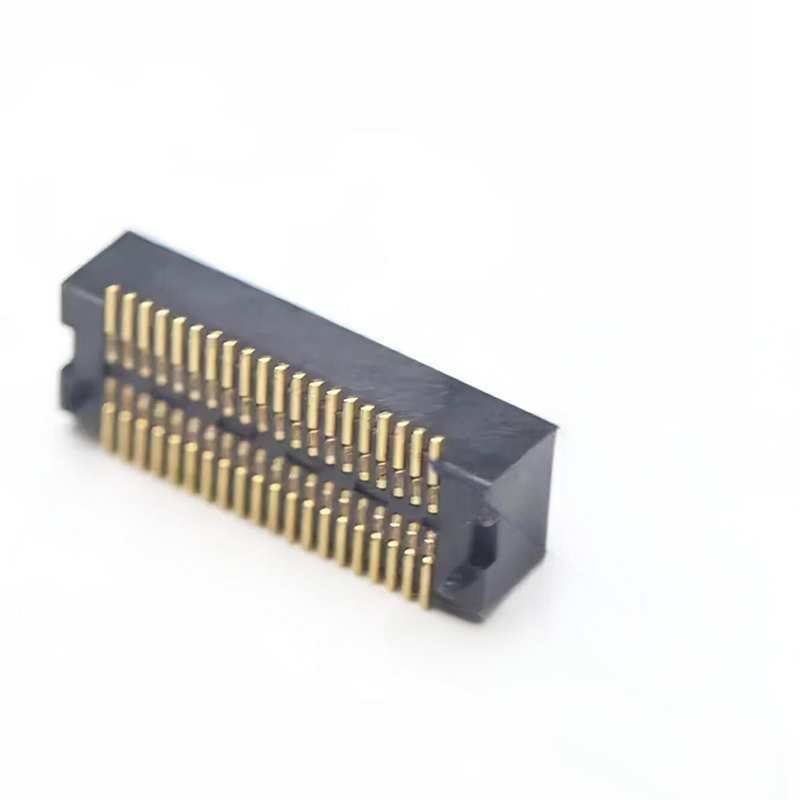

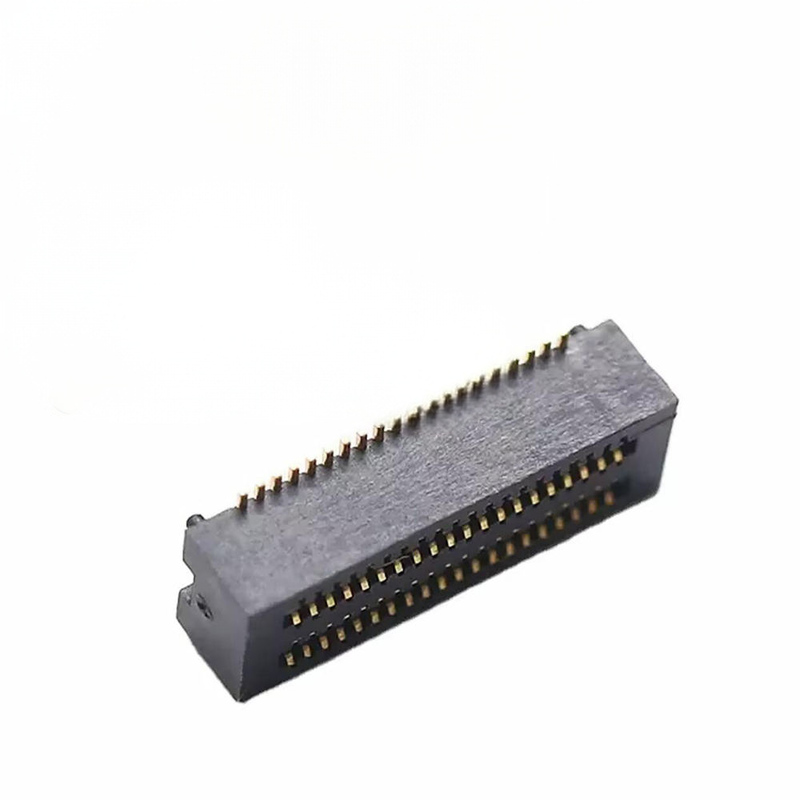

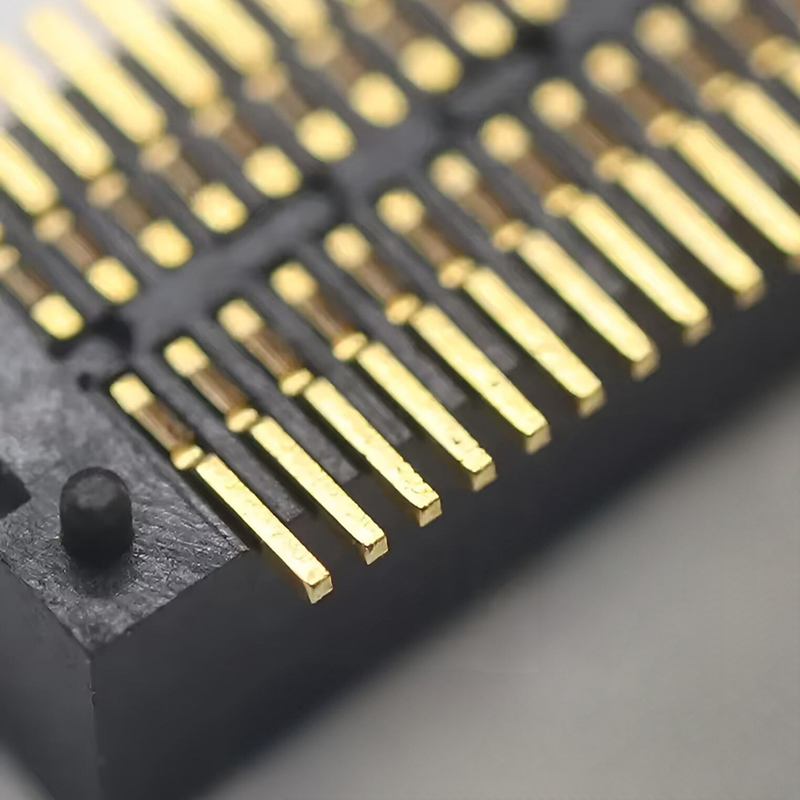

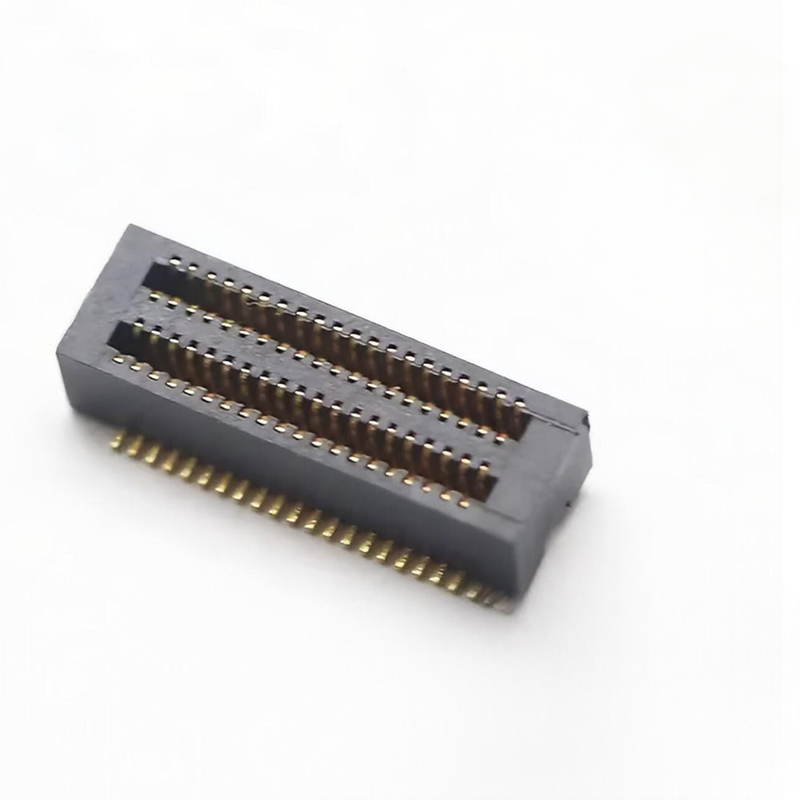

0.5mm Pitch Board-to-Board Connector BTB Altura de apareamiento de pareja hombre-mujer 3.0-4.5mm 10-100P para teléfonos inteligentes y PCB médicos
Principales características del producto
✅ Diseño anti desalineación de acoplamiento ciego y auto-alineamiento: postes de guía incorporados para absorber la tolerancia del ensamblaje de PCB, evitar el daño del pin durante el ensamblaje ciego.
✅ Integridad de la señal de alta velocidad: Geometría de contacto optimizada para una transmisión estable de alta velocidad, bajo crosstalk para pilas de PCB médicos y móviles compactos.
✅ Altura de matado flexible: opciones de altura apiladas de 3,0 ∼ 4,5 mm, que cubren la mayoría de los requisitos de espacio de PCB de teléfonos inteligentes y dispositivos médicos.
✅ Punto fino 0,5 mm, 10 ~ 100 posiciones: amplio rango de recuento de pines para interconexión de PCB compacto de entrada y salida baja a media.
✅ SMD Tape & Reel Pack: Directamente compatible con las máquinas automáticas de selección y colocación.
Descripción del producto
| Categoría |
Punto de trabajo |
Especificaciones |
| Eléctrico |
El tono |
0.5 mm |
| Número de pines |
10 ~ 100 P |
| Altura de las parejas |
3.0 / 3,5 / 4,0 / 4,5 mm |
| Corriente nominal |
0.5 A por alfiler de señal |
| Voltagem nominal |
50 V de corriente continua |
| Resistencia de contacto |
≤ 30 mΩ |
| Resistencia al aislamiento |
≥ 500 MΩ |
| Resiste el voltaje |
200 V AC, 1 minuto sin averías |
| Mecánica |
Ciclos de apareamiento |
≥ 500 ciclos |
| Temperatura de operación. |
-40 °C ~ +85 °C |
| Fuerza de apareamiento / despareamiento |
Baja fuerza de inserción, retroalimentación de los asientos audible |
| Material y recubrimiento |
Material de contacto |
Fósforo Bronce |
| Plastificación de contacto |
Área de apareamiento: Revestimiento de oro; cola de soldadura: Revestimiento de estaño, barrera de Ni |
| Vivienda |
LCP / UL94-V0 Resina de alta temperatura |
| Medio ambiente y soldadura |
Sin RoHS y sin halógenos |
Conformidad |
| Perfil de reflujo |
Pico 260°C máximo, duración de 30 segundos, libre de plomo y compatible con el reflujo |
| Soldadura a mano |
≤ 350 °C, ≤ 3 s, evitar el contacto directo con la carcasa de plástico |
Referencias cruzadas / Alternativa
Alternativa compatible con la huella de pie para Molex SlimStack, JAE, Hirose 0.5mm de tono fino de la serie BTB.
- La misma huella de PCB, no se requiere un gran rediseño de PCB para su reemplazo.
- Nuestra guía de auto-alineación mejorada mejora el rendimiento frente a la serie OEM estándar durante el ensamblaje automatizado.
Nota: Verifique el número exacto de pines y la altura de la pila antes de finalizar el diseño.
Características del producto
- Los postes de guía integrados anti-reverso y de apareamiento ciego evitan la inserción inversa y la flexión de los pines durante el ensamblaje manual/robot.
- Estructura de contacto de doble haz, mantiene una resistencia de contacto estable bajo vibración y ciclo térmico.
- La carcasa de alta temperatura de LCP soporta el reflujo SMT sin plomo sin deformación.
- Factor de forma de apilamiento vertical compacto, ahorra espacio en PCB para dispositivos médicos y móviles portátiles.
- Disponible en múltiples alturas y cuentas de pines, flexible para diferentes huecos de PCB apilados.
Ventajas del producto
- Tolerancia de montaje robusta: La auto-alineación absorbe pequeños desplazamientos posicionales, reduciendo la tasa de desecho del montaje para la producción en masa de dispositivos médicos y de teléfonos inteligentes.
- Rendimiento constante a alta velocidad: La estructura de contacto afinada mantiene la integridad de la señal para enlaces serie de alta velocidad en PCB compactos apilados.
- Opción de conformidad de grado médico: RoHS, sin halógenos, fabricación limpia disponible para proyectos de equipos médicos.
- Embalaje completo del carrete SMTListo para su línea de recogida y colocación automática, sin necesidad de volver a empacar.
- Muestra rápida y personalización: Muestras rápidas de ingeniería, número de pines/altura de pila personalizados disponibles bajo petición.
Aplicación
- Interconexión de emplazamiento de PCB interno del teléfono inteligente
- Dispositivos médicos portátiles: monitores de pacientes, instrumentos de diagnóstico portátiles
- Productos electrónicos portátiles
- Los módulos IoT compactos
- Electrónica de consumo de mano
Embalaje
Cintas y bobinas (envasado en bobinas):Embalaje de bobina estándar para la máquina de recogida y colocación SMT. Las piezas se pueden cargar directamente en su línea de producción automatizada sin necesidad de volver a empacar.
Tiempo de entrega
- Orden de muestra: 3 días hábiles
- Orden de producción en masa: 1-3 semanas, dependiendo de la configuración y la cantidad del pedido
Certificación de fábrica y servicio personalizado
- Certificaciones: ISO9001, RoHS, cumplimiento de las normas REACH
- Política de muestras: se apoyan muestras gratuitas, respuesta rápida a las muestras
- MOQ: MOQ bajo para piezas estándar; configuraciones personalizadas MOQ tras evaluación
- Capacidad personalizada: número de alfileres personalizados, altura de apilamiento emparejada, grosor de revestimiento, modificación mecánica, embalaje especial según su dibujo / especificación.
Guía para la selección de ingenieros
- Confirme primero su espacio de la pila de PCB real y seleccione la altura de emparejamiento correspondiente (3.0~4.5 mm).
- Valida el número de pines y define los pines de señal/potencia antes de la disposición del PCB.
- Utilice la versión de apareamiento ciego si su proceso de ensamblaje tiene apilamiento de robots o acceso visual limitado.
- Para los proyectos médicos, especifique el material de grado médico y el certificado completo de material en la fase de muestra.
- El embalaje en carretes es predeterminado para los pedidos masivos; informe con anticipación si se requiere el embalaje en bolsas.
Preguntas frecuentes
P: ¿Tiene un catálogo? ¿Puede enviarme el catálogo para comprobar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No puedo encontrar el producto en su cataLogue. ¿Puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Sólo háganos saber qué producto necesita y cuántos quiere. Si no lo tenemos, también podemos diseñar y hacer un nuevo molde para producirlo.Para su referencia, hacer un molde ordinario tomará alrededor de 35-45 días.
P: ¿Puede proporcionar una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos 5-10 piezas de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío
P: ¿Qué hay de su plazo de entrega?
R: Los productos de stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días
P: ¿Cómo envío mi pedido?
R: Para paquetes pequeños, envíalos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Usamos cajas de exportación estándar.Nosotros seremos responsables de cualquier daño del producto causado durante la entrega.
6P: ¿Qué tipo de pago acepta? ¿Puedo pagar en RMB?
A: Aceptamos T/T ((Transferencia bancaria), Western Union y PayPal. Asegúrese de que podemos recibir la misma cantidad que la factura. Y puede pagar dinero en RMB. No hay problema.
7P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad.
P: Necesito su lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos.y los precios siempre están cambiando debido al costo del material y la cantidadY usted puede darnos una lista de todos los artículos que necesita; vamos a confirmar cuidadosamente uno por uno y le dará una especificación y lista de precios
P: ¿Puede hacer productos personalizados y embalaje personalizado?
R: Sí. Hemos hecho un montón de personalizado
En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje.Sólo tengo que señalar que causará algún costo adicional.
P: ¿Qué certificados tiene?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Las pruebas de calidad de los productos incluidos en la muestra se realizarán en el sitio web del fabricante.
