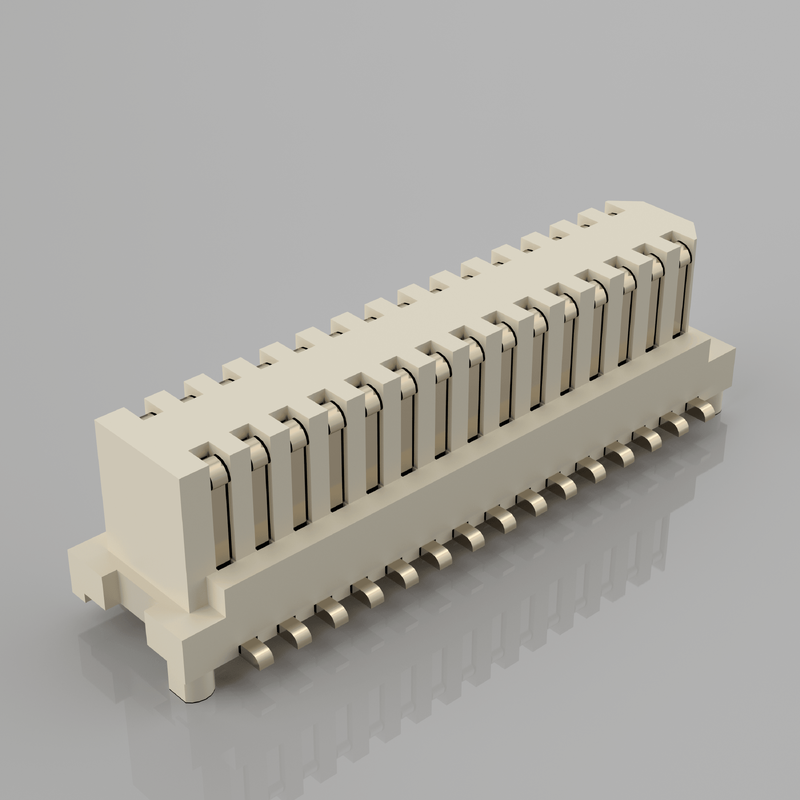

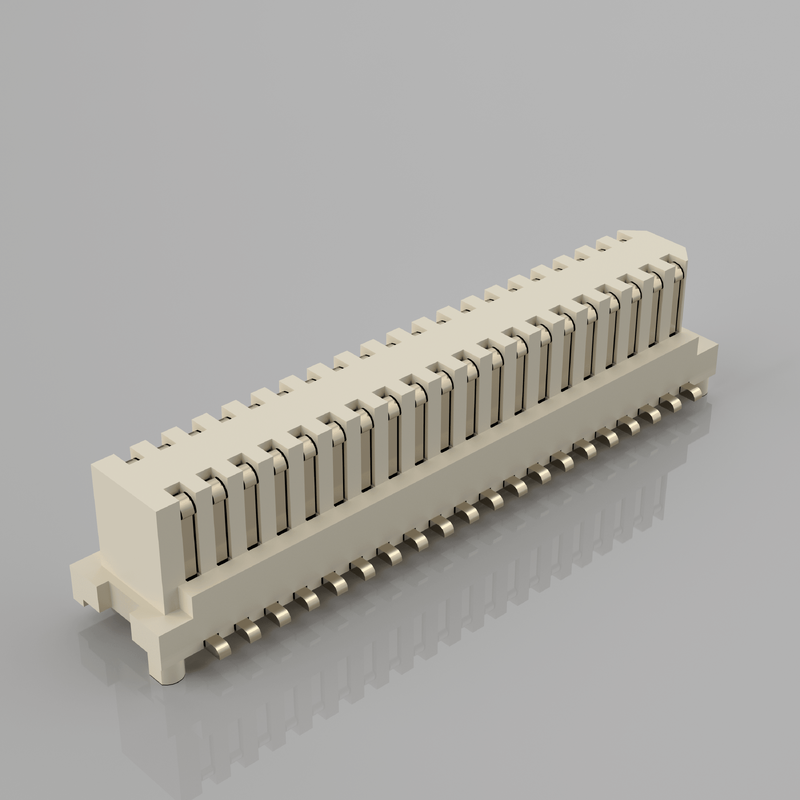

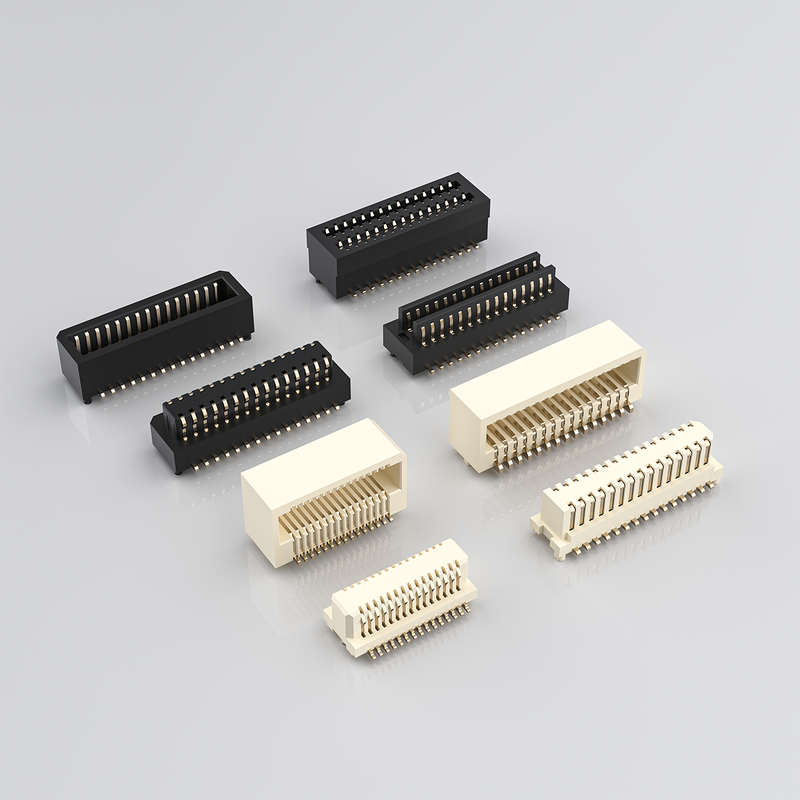

Conector de placa a placa y mezzanine de una sola ranura de 0,5 mm de paso para PCBA
Aspectos destacados del producto
- Acoplamiento ciego y autoalineación: El pasador de guía y la carcasa biselada integrados compensan el desplazamiento del ensamblaje X/Y; evitan daños en los pines durante la inserción ciega para el ensamblaje de PCBA modular
- Rendimiento de señal de alta velocidad: Integridad de señal optimizada, compatible con LVDS, PCIe, transmisión diferencial de alta velocidad para módulos digitales de alta densidad
- Altura de acoplamiento personalizable: Múltiples opciones de altura de acoplamiento para definir el espacio exacto entre PCB, que coincida con las restricciones de su carcasa mecánica
- Forma SMT de ángulo recto de una sola ranura: Interconexión de PCB ortogonal de 90°, ahorra espacio interno crítico del dispositivo
Descripción del producto
| Artículo |
Parámetro |
| Rendimiento eléctrico |
|
| Paso |
0,5 mm |
| Corriente nominal (por contacto de señal) |
0,5 A |
| Tensión nominal |
50 V CC |
| Tensión de resistencia |
250 V CA, 1 min |
| Resistencia de contacto inicial |
≤30 mΩ |
| Resistencia de aislamiento |
≥10⁹ Ω |
| Velocidad de señal |
Hasta 10 Gbps |
| Rendimiento mecánico |
|
| Número de posiciones |
Rango personalizado bajo pedido |
| Altura de acoplamiento |
Múltiples opciones de altura de apilamiento |
| Ciclos de acoplamiento |
30 ciclos mínimo |
| Tolerancia de acoplamiento |
Tolerancia de desplazamiento X/Y para acoplamiento ciego |
| Tipo de montaje |
SMT en ángulo recto |
| Material y chapado |
|
| Carcasa |
LCP, retardante de llama UL94 V-0 |
| Material del contacto |
Aleación de cobre de alta resistencia |
| Chapado del contacto de acoplamiento |
Oro sobre níquel; múltiples opciones de espesor de oro |
| Chapado de terminación SMT |
Estaño sobre níquel |
| Medio ambiente |
|
| Temperatura de funcionamiento |
-40 °C ~ +105 °C |
| Cumplimiento |
Conforme a RoHS, REACH |
| Guía de soldadura |
|
| Perfil de reflujo |
Pico de 245-260 °C, seguir el estándar J-STD-020; sin soldadura por ola |
| Ensamblaje |
Compatible con equipos SMT de recogida y colocación estándar |
Referencia cruzada / Alternativa
Este conector mezzanine en ángulo recto está diseñado como una alternativa funcional a las series internacionales establecidas de Molex, JAE, Hirose y Amphenol.
- Huella compatible para una rápida validación de segunda fuente; mismo paso, altura de acoplamiento, contorno mecánico para reutilización de PCBA.
- Nota: Realice siempre la validación eléctrica y mecánica antes de la producción en masa; coincidencia 100% pin a pin disponible según su número de pieza de referencia.
- Reduce la dependencia de componentes de larga entrega en el extranjero, acortando el tiempo de entrega de su proyecto.
Característica del producto
- Construcción en ángulo recto de una sola ranura para interconexión de PCBA ortogonal de 90 grados.
- La carcasa polarizada + el pasador de alineación evitan la inserción inversa y los daños en los pines durante el ensamblaje.
- El bisel de autoalineación permite un acoplamiento ciego fiable para el ensamblaje de módulos cerrados en carcasa.
- La carcasa LCP de alta calidad resiste altas temperaturas de reflujo SMT sin deformación.
- La geometría de contacto optimizada proporciona un rendimiento estable de señal diferencial de alta velocidad.
- Múltiples selecciones de altura de acoplamiento para fijar el espacio preciso de la PCB mezzanine.
- Totalmente compatible con SMT, listo para la producción en masa automatizada de recogida y colocación.
Ventajas del producto
- Fácil de ensamblar: La tolerancia de acoplamiento ciego absorbe errores de colocación de PCB, menor tasa de rechazo de ensamblaje.
- Optimizado para SI: La estructura de contacto sintonizada minimiza la diafonía para la transmisión de señales digitales de alta velocidad.
- Solución de segunda fuente: Alternativa de huella directa a marcas premium en el extranjero, costo competitivo y menor tiempo de entrega.
- Personalización flexible: Número de pines, altura de acoplamiento y espesor del chapado de oro configurables para su diseño.
- Calidad consistente: Control estricto de coplanaridad para evitar el riesgo de soldadura abierta en pads de paso fino.
Aplicación
- Módulos industriales integrados
- Ensamblajes de gateway y sensores IoT
- Subplacas compactas de PCBA médicas
- Equipos portátiles de prueba y medición
- Módulos de cámara de seguridad y visión
- Hardware periférico de comunicación
- Ensamblajes de PCB apilados de alta densidad para consumidores
- Interconexión ortogonal de placas internas de dispositivos modulares
Embalaje
Cinta y carrete (embalaje en carrete): Embalaje estándar en carrete para máquina SMT de recogida y colocación. Las piezas se pueden cargar directamente en su línea de producción automatizada sin reembalaje. El servicio de corte de cinta está disponible para prototipos de lotes pequeños.
Tiempo de entrega
- Pedido de muestra: 3 días laborables
- Pedido de producción en masa: 1-3 semanas, sujeto a configuración y cantidad del pedido
Certificación de fábrica y servicio personalizado
- Certificaciones: ISO9001, conforme a RoHS, REACH
- Política de muestras: Muestras gratuitas admitidas, entrega rápida de muestras
- MOQ: MOQ bajo para piezas estándar; MOQ de configuraciones personalizadas tras evaluación
- Capacidad de personalización: Número de pines personalizado, altura de apilamiento de acoplamiento, espesor de chapado, modificación mecánica, embalaje especial según su dibujo/especificación.
Guía de selección de ingeniería
- Confirmar dimensión crítica: Altura de acoplamiento = espacio fijo entre dos PCB; seleccione primero la variante de altura correcta.
- Contar pines totales: Separar pines de señal y pines de alimentación; reservar pines de tierra para integridad de señal de alta velocidad.
- Verificar velocidad de datos requerida: Confirmar si se necesita rendimiento diferencial de alta velocidad para su protocolo.
- Definir especificación de chapado: Chapado de oro más grueso para aplicaciones de larga duración en entornos con vibración / hostiles.
- Condición de ensamblaje: Si su producto requiere ensamblaje ciego, confirme que la tolerancia de autoalineación coincide con su configuración mecánica.
- Proceso SMT: Utilice embalaje en carrete para producción en masa; solicite muestras gratuitas para verificación de prototipos antes del lanzamiento a gran escala.
- Referencia cruzada: Envíe su número de pieza de competidor original; recomendaremos un modelo alternativo coincidente para validación.
Preguntas frecuentes
P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí? R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Como referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos 5-10 unidades de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío
P: ¿Qué pasa con su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días
P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Seremos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad. La prueba CCD se aplica al 99% de las aplicaciones de productos de nuestra empresa.
P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre cambian debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una especificación y lista de precios
P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes antes (principalmente arneses de cables). Sobre el embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje. Solo hay que señalar que causará un costo adicional.
P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
