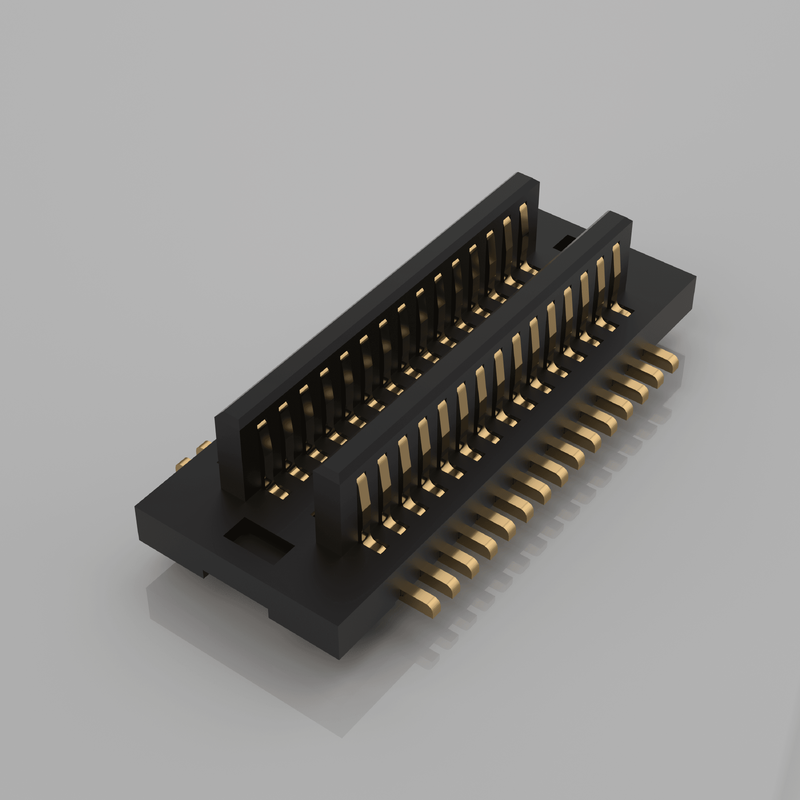

BTB 0.5mm Pitch Double Slot 20P 30P Conector de placa a placa Conector de ángulo recto masculino-femenino para placa de PCB
Principales características del producto
✅Diseño anti desalineación de apareamiento ciego y autoalineación: La estructura de guía de doble ranura absorbe la tolerancia de desplazamiento del montaje, reduce el riesgo de fallas de apareamiento durante la producción SMT de gran volumen ✅Rendimiento de la señal de alta velocidad: Geometría de contacto de doble ranura optimizada, integridad estable de la señal para una transmisión digital de alta velocidad
✅Opciones de altura de apareamiento definidas: Altura de apilamiento estándar para el emparejamiento en ángulo recto, control claro de la dimensión Z para el diseño del apilamiento de PCB
✅0.5 mm de césped de alta densidad: Diseño SMT de doble ranura en ángulo recto, ahorra huella de PCB para el diseño de módulos compactos
✅Construcción de doble ranura de doble contacto: Mejora de la resistencia a los golpes y las vibraciones, continuidad estable bajo tensión mecánica
Descripción del producto
| Punto de trabajo |
Especificación |
Las observaciones |
| Rendimiento eléctrico |
|
|
| El tono |
0.5 mm |
De doble ranura con doble ranura |
| Posiciones |
20P, 30P |
Número de pines personalizado disponible |
| Corriente nominal (por alfiler) |
0.5 A |
Aplicación de la señal, desratificación para la trayectoria de potencia |
| Voltagem nominal |
50 V CA |
|
| Resistencia de contacto |
≤ 50 mΩ |
Valor inicial |
| Resistencia al aislamiento |
≥ 1000 MΩ |
Cambio de corriente |
| Resistencia a la tensión |
500 V de corriente alterna / 1 minuto |
No hay avería. |
| Rendimiento mecánico |
|
|
| Ciclos de apareamiento |
250 ciclos |
Durabilidad mecánica |
| Altura de las parejas |
Configurable de tipo estándar |
Especificar en caso de consulta |
| Tipo de montaje |
SMT Ángulo recto |
Montaje de la superficie del PCB |
| Sexo |
Enchufe masculino / recipiente femenino |
Se aparean en parejas |
| Material y recubrimiento |
|
|
| Vivienda |
LCP de alta temperatura |
El uso de las sustancias químicas en el tratamiento de la fiebre |
| Material de contacto |
Fósforo Bronce |
Leguras de cobre de alta elasticidad |
| Revestimiento de la zona de contacto |
3‐10 μ· Oro sobre Níquel |
Antioxidante, contacto confiable |
| Plastificación de cola de soldadura |
Estaño mate sobre níquel |
Buena solderabilidad SMT |
| Medio ambiente |
|
|
| Temperatura de funcionamiento |
-40 °C ~ +85 °C |
Variación de grado industrial |
| El cumplimiento |
RoHS‐2, libre de plomo |
|
| Directriz de soldadura SMT |
Profile de reflujo: 260 °C máximo, pico de 10 s |
Seguir la norma IPC/JEDEC; evitar el exceso de reflujo repetido |
Referencias cruzadas / Alternativa
Este BTB de doble ranura de 0,5 mm de ángulo recto sirve como una alternativa de forma y función para las series internacionales convencionales.
Nota: Verifique la altura de acoplamiento, el pin-out, la huella y el recubrimiento antes de reemplazar directamente el dispositivo de introducción.
- Reemplazar para las series seleccionadas de Molex, JAE, Amphenol BTB de doble ranura de 0,5 mm con ángulo recto
- Modificación personalizada de la huella disponible si no se puede comparar la huella original del proveedor
- Proporcionamos un documento de comparación de huellas a petición de la validación de ingenieros
Características del producto
- Mecanismo de guía de doble ranura admite el emparejamiento ciego y la auto-alineación, tolera desviaciones menores del montaje, reduce la tasa de rechazo del montaje
- Sistema de contacto de doble contacto de doble ranura, antivibración y antichoque, mantiene una conexión estable en un entorno de vibración
- Terminación SMT en ángulo recto, contorno compacto, encaja en la interconexión de PCB lado a lado
- Aislador LCP de alta temperatura, resistente a la soldadura por reflujo SMT estándar sin deformación de la carcasa
- Opciones múltiples de altura combinada, solución flexible de apilamiento de PCB para diferentes limitaciones mecánicas de la carcasa
- Área de contacto dorada para transmisión de señal estable a largo plazo; cola de soldadura de estaño garantiza un rendimiento de humedecimiento SMT constante
Ventajas del producto
🔹Diseño orientado a la fabricabilidad: Geometría de guía optimizada reduce el error de acoplamiento manual y de la máquina; amigable para el montaje automatizado de gran volumen
🔹Alternativa rentable: Evitar el largo tiempo de entrega y el alto costo de las piezas de marca importadas; el mismo nivel de rendimiento mecánico y eléctrico
🔹Producción totalmente rastreable: Estampado, inyección, recubrimiento, ensamblaje interno, consistencia de calidad estable
🔹Personalización flexible: Ajustar el número de alfileres, la altura de acoplamiento, el grosor del revestimiento, el color de la carcasa según los requisitos del proyecto
🔹Apoyo técnico rápido: Hoja de datos, dibujo 2D/3D, biblioteca de huellas disponibles para su fase de diseño de PCB
Aplicación
- Modulos de control industrial y PCBA de sensores
- Equipos electrónicos compactos médicos
- Puerta de enlace IoT y hardware integrado
- Modulos de visión artificial y de imágenes
- Dispositivos de consumo inteligentes y portátiles compactos
- Sub-placas auxiliares de comunicación
- Interconexión interna de PCB del instrumento de ensayo y medición
Envasado
Cintas y bobinas (envasado en bobinas):Embalaje de bobinas estándar para la máquina de recogida y colocación SMT. Las piezas se pueden cargar directamente en su línea de producción automatizada sin necesidad de volver a empacar.
Tiempo de entrega
- Orden de muestra: 3 días hábiles
- Orden de producción en masa: 1-3 semanas, dependiendo de la configuración y la cantidad del pedido
Certificación de fábrica y servicio personalizado
- Certificaciones: ISO9001, RoHS, cumplimiento de las normas REACH
- Política de muestras: se apoyan muestras gratuitas, respuesta rápida a las muestras
- MOQ: MOQ bajo para piezas estándar; configuraciones personalizadas MOQ tras evaluación
- Capacidad personalizada: número de alfileres personalizados, altura de apilamiento emparejada, grosor de revestimiento, modificación mecánica, embalaje especial según su dibujo / especificación.
Guía para la selección de ingenieros
- Confirme primero 3 parámetros clave: inclinación 0,5 mm, cantidad de alfiler (20P / 30P), altura exacta de emparejamiento; la altura de emparejamiento incorrecta causará interferencias en el montaje
- Confirmar la orientación de montaje: SMT en ángulo recto; la estructura de doble ranura debe emparejar parejas de machos y hembras iguales
- Definir el requisito de revestimiento: espesor de oro en la zona de contacto para la aplicación de vibración/alto ciclo
- Disposición del PCB: Mantenga una zona de protección adecuada alrededor del conector para su reelaboración y soldadura
- Sugerencia de prototipo: Pruebe primero las muestras libres antes del pedido en masa; verifique el rendimiento del apareamiento, los resultados de la soldadura de reflujo y el rendimiento de la señal en su hardware
- Para entornos de alta vibración: dar prioridad a la opción de contacto recubierto de oro; evitar la sobre-derratación de la corriente en cada pin
Recuerdos: para el diseño final, consulte siempre la ficha oficial de datos.
Preguntas frecuentes
P: ¿Tiene un catálogo? ¿Puede enviarme el catálogo para comprobar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No puedo encontrar el producto en su cataLogue. ¿Puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Sólo háganos saber qué producto necesita y cuántos quiere. Si no lo tenemos, también podemos diseñar y hacer un nuevo molde para producirlo.Para su referencia, hacer un molde ordinario tomará alrededor de 35-45 días.
P: ¿Puede proporcionar una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos 5-10 piezas de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío
P: ¿Qué hay de su plazo de entrega?
R: Los productos de stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días
P: ¿Cómo envío mi pedido?
R: Para paquetes pequeños, envíalos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Usamos cajas de exportación estándar.Nosotros seremos responsables de cualquier daño del producto causado durante la entrega.
6P: ¿Qué tipo de pago acepta? ¿Puedo pagar en RMB?
A: Aceptamos T/T ((Transferencia bancaria), Western Union y PayPal. Asegúrese de que podemos recibir la misma cantidad que la factura. Y puede pagar dinero en RMB. No hay problema.
7P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad.
P: Necesito su lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos.y los precios siempre están cambiando debido al costo del material y la cantidadY usted puede darnos una lista de todos los artículos que necesita; vamos a confirmar cuidadosamente uno por uno y le dará una especificación y lista de precios
P: ¿Puede hacer productos personalizados y embalaje personalizado?
R: Sí. Hemos hecho un montón de personalizado
En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje.Sólo tengo que señalar que causará algún costo adicional.
P: ¿Qué certificados tiene?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Las pruebas de calidad de los productos incluidos en la muestra se realizarán en el sitio web del fabricante.
