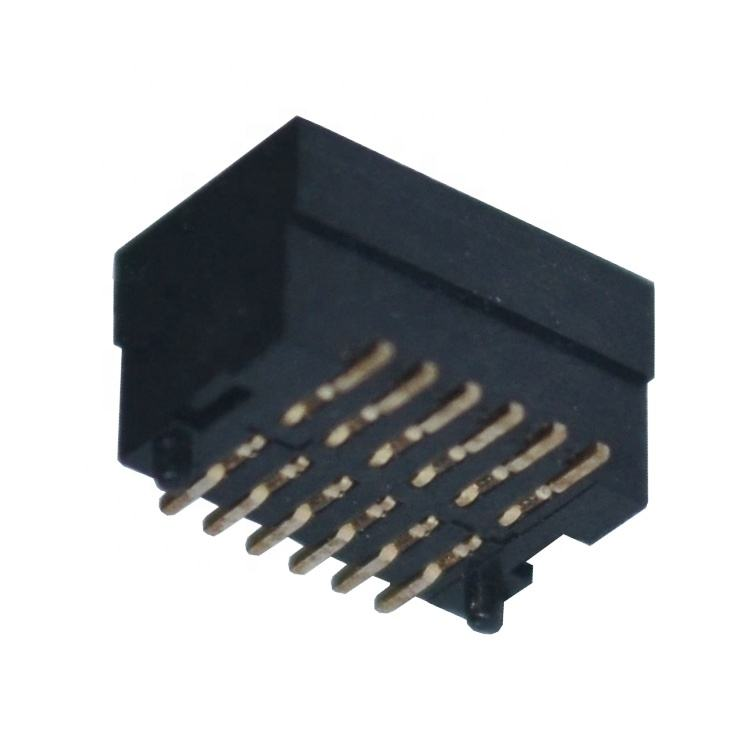

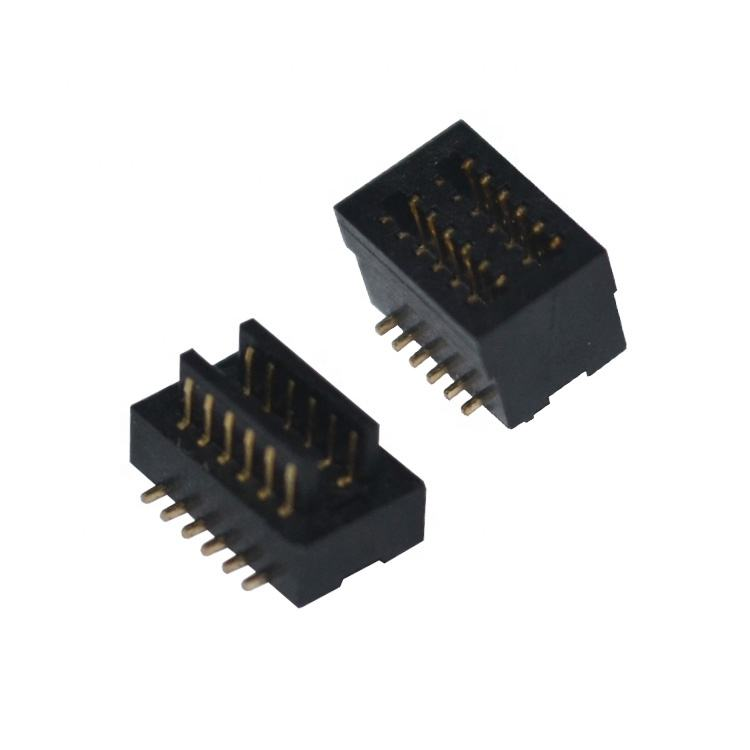

Conector Macho y Hembra SMT de Alta Densidad de 12 Pines para PCB, Paso de 0.5/0.8 mm, Altura de Apilamiento de 6.0 mm, Conectores de Placa a Placa y Mezzanine
Puntos Destacados del Producto
✅ Diseño con Tolerancia de Acoplamiento a Ciegas y Autoalineación: Los postes guías integrados absorben el desplazamiento del ensamblaje de la PCB, evitan daños en los pines durante el acoplamiento a ciegas, mejoran el rendimiento de producción para líneas SMT automatizadas.
✅ Integridad de Señal de Alta Velocidad: Impedancia de contacto optimizada, transmisión estable para señales diferenciales de alta velocidad, se ajusta a los requisitos de diseño de rutas de señal de alta velocidad.
✅ Altura de Apilamiento Acoplado Fija de 6.0 mm: Espacio preciso entre PCB, espaciado de mezzanine consistente para diseño mecánico de placas apiladas en paralelo.
✅ Diseño SMT de Alta Densidad: Huella compacta de doble fila, ahorra espacio en la PCB para diseños de módulos con restricciones de espacio.
✅ Construcción Amigable con SMT: Carcasa compatible con pick-and-place, soporta soldadura por reflujo, inspección AOI accesible después del ensamblaje.
Descripción del Producto
| Artículo |
Parámetro |
| Rendimiento Eléctrico |
|
| Paso |
0.5 mm / 0.8 mm |
| Número de Pines |
12P (recuentos de pines personalizables disponibles) |
| Voltaje Nominal |
12 V CA/CC |
| Corriente Nominal por Contacto |
0.5 A |
| Resistencia de Aislamiento |
≥500 MΩ |
| Resistencia de Contacto |
≤30 mΩ |
| Velocidad Máxima de Datos |
Hasta 10 Gbps |
| Rendimiento Mecánico |
|
| Altura de Apilamiento Acoplado |
6.0 mm |
| Ciclos de Acoplamiento |
≥500 ciclos |
| Ayuda de Acoplamiento |
Postes guías de autoalineación / acoplamiento a ciegas |
| Terminación |
Ala de Gaviota SMT |
| Material y Recubrimiento |
|
| Carcasa |
LCP de alta temperatura, UL94-V-0 |
| Material de Contacto |
Aleación de Cobre |
| Recubrimiento de Contacto |
Chapado en oro en el área de contacto; chapado en estaño en la cola de soldadura |
| Ambiental |
|
| Temperatura de Operación |
−40 ℃ ~ +105 ℃ |
| Cumplimiento |
Cumple con RoHS, REACH |
| Guía de Soldadura |
|
| Proceso |
Soldadura por reflujo SMT |
| Temp. Pico de Reflujo |
Máx. 260 ℃, duración de 10 s |
Referencia Cruzada / Alternativa
Reemplazo directo de segunda fuente para series de conectores mezzanine de placa a placa convencionales de Molex, JAE y TE Connectivity equivalentes con paso de 0.5/0.8 mm, altura acoplada de 6.0 mm.
Compatible con la huella para la mayoría de los diseños de referencia; verifique la disposición de las almohadillas antes de finalizar la PCB. Elimina los riesgos de largos plazos de entrega de componentes originales de ultramar, mantiene un rendimiento eléctrico y mecánico idéntico.
Características del Producto
- La estructura de polarización anti-mal acoplamiento evita daños por inserción inversa durante el ensamblaje manual y automático.
- La flotación de autoalineación absorbe el error de apilamiento y desplazamiento del ensamblaje, reduce la tasa de desecho de conectores.
- La estructura de contacto de doble punto mantiene una fuerza de contacto estable bajo condiciones de vibración y ciclos térmicos
- La carcasa LCP de alta temperatura soporta el perfil de reflujo SMT estándar sin deformación.
- Configuración compacta de alta densidad de 12 pines que equilibra la cantidad de E/S y la huella de la PCB.
- Conjunto macho-hembra a juego, dedicado a conexiones de apilamiento mezzanine de placa a placa en paralelo.
Ventajas del Producto
🔹 Seguridad de la cadena de suministro: Fabricación local, evitando escasez de largos plazos de entrega de OEM frente a equivalentes importados.
🔹 Optimizado para el ensamblaje: El embalaje en rollo funciona directamente con máquinas pick-and-place SMT, no se requiere preprocesamiento manual.
🔹 Estabilidad de señal probada: Geometría de contacto ajustada para integridad de señal de alta velocidad, menor pérdida de señal.
🔹 Segunda fuente rentable: Rendimiento comparable con marcas internacionales a precios competitivos.
🔹 Soporte de ingeniería flexible: Validación rápida de muestras, modificación de recuento de pines/recubrimiento/altura de apilamiento personalizada disponible.
Aplicación
- Módulos de control industrial y placas de computación integradas
- Subplacas auxiliares de comunicación y transferencia de señales
- Ensamblajes electrónicos compactos médicos
- Módulos de PCB apilados de puerta de enlace IoT y sensores
- Interconexiones de subplacas de controlador de pantalla
- Enlaces mezzanine internos de equipos de prueba y medición
Embalaje
- Cinta transportadora gofrada estándar para máquina automática pick-and-place SMT
- Directamente utilizable en la línea de producción SMT del cliente; no se requiere reempaquetado
Plazo de entrega
- Pedido de muestra: 3 días hábiles
- Pedido de producción en masa: 1-3 semanas, sujeto a configuración y cantidad del pedido
Certificación de Fábrica y Servicio Personalizado
- Certificaciones: ISO9001, RoHS, REACH
- Política de Muestras: Muestras gratuitas admitidas, entrega rápida de muestras
- MOQ: MOQ bajo para piezas estándar; MOQ de configuraciones personalizadas tras evaluación
- Capacidad de personalización: Recuento de pines personalizado, altura de apilamiento acoplado, grosor del recubrimiento, modificación mecánica, embalaje especial según su dibujo/especificación.
Guía de Selección de Ingeniero
- Confirmar paso: seleccione 0.5 mm para requisitos de mayor densidad; seleccione 0.8 mm para una fabricación de PCB más fácil.
- Confirmar altura de apilamiento acoplado: esta serie es fija en 6.0 mm; contáctenos si necesita alturas de apilamiento alternativas.
- Verificar recuento de pines: el modelo base es 12P; se pueden personalizar otros recuentos de pines.
- Confirmar velocidad de señal: evalúe si su requisito de señal diferencial está dentro de la tasa máxima de 10 Gbps.
- Confirmar que el rango de temperatura de operación coincide con el entorno de trabajo de su producto final.
- Para reemplazo de segunda fuente: verifique el dibujo de la huella de la PCB antes de la liberación final de Gerber.
- Para prototipo: solicite primero muestras gratuitas para verificación de soldadura, acoplamiento y rendimiento de señal.
Póngase en contacto con nuestro equipo de ingeniería si necesita recomendaciones de huella, archivo 3D-step o soporte técnico adicional.
Preguntas Frecuentes
P: ¿Tienen catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí? R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero tiene que pagar el costo de envío.
P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
P: ¿Cómo enviar mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Seremos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad. La prueba CCD se aplica al 99% de las aplicaciones de productos de nuestra empresa.
P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible poner todos sus precios en una lista, y los precios siempre están cambiando debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes antes (principalmente arneses de cables). Sobre el embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje. Solo hay que señalar que esto generará un costo adicional.
P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
