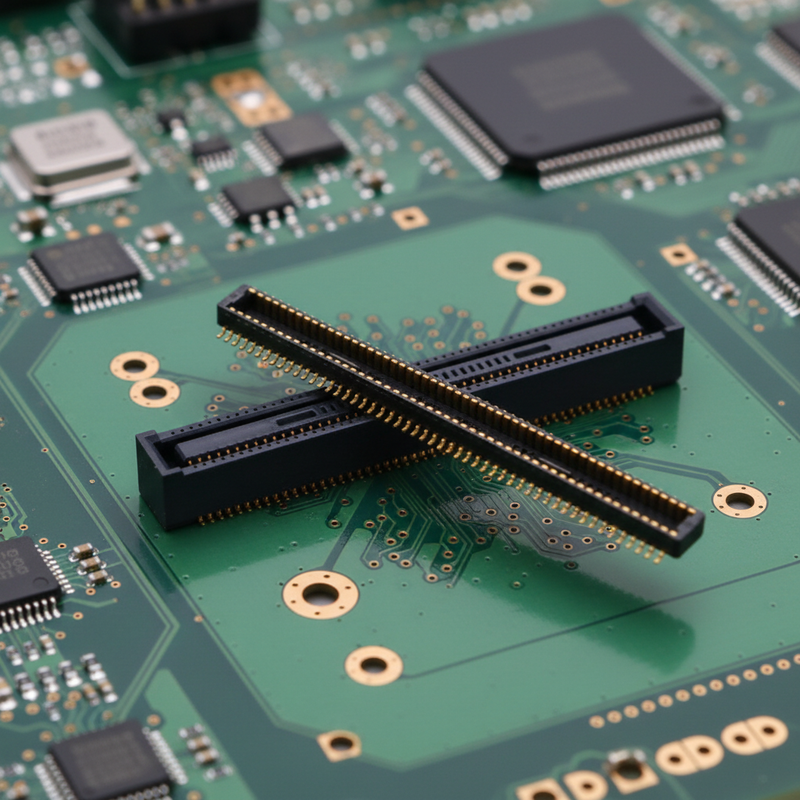

Conector SMT de placa a placa electrónico macho/hembra IP64 BTB de latón con paso de 0,5 mm
Puntos destacados del producto
✅ Acoplamiento ciego y autoalineación: Las nervaduras de guía integradas permiten tolerancia al desplazamiento XY, absorben desalineaciones en el ensamblaje de PCB y reducen daños de acoplamiento durante el ensamblaje automatizado
✅ Integridad de señal de alta velocidad: Soporta hasta 20 Gbps, compatible con interfaces de alta velocidad MIPI, PCIe, SATA, USB3.1 Gen2
✅ Altura fija acoplada: 2,5 mm: Control preciso de la altura de apilamiento placa a placa para el ajuste del recinto mecánico

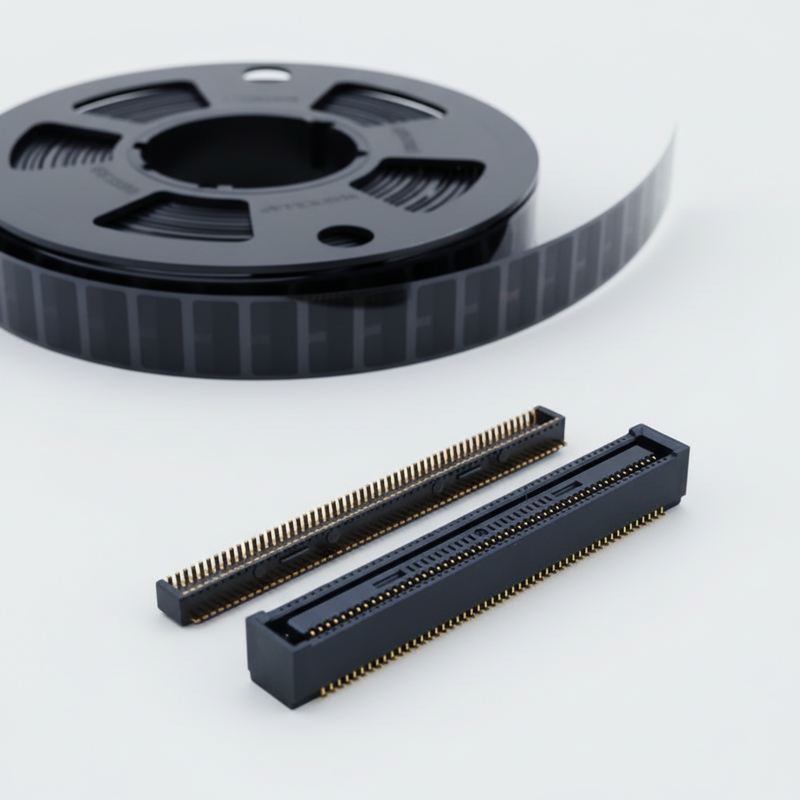

✅ Embalaje en rollo SMT: Selección y colocación directa para línea de ensamblaje SMT, no se requiere manipulación manual secundaria
✅ Opciones multipin: 20/24/30/40/50/60 posiciones para escalado flexible de pines de PCB
Descripción del producto
| Artículo |
Parámetro |
| Rendimiento eléctrico |
|
| Paso de contacto |
0,4 mm |
| Corriente nominal |
0,3 A por contacto |
| Tensión nominal |
50 V CA |
| Velocidad máxima de datos |
20 GbpsHIROSE Ele... |
| Resistencia de contacto |
≤50 mΩ |
| Resistencia de aislamiento |
≥1000 MΩ |
| Tensión de resistencia |
250 V CA / 1 min |
| Rendimiento mecánico |
|
| Tipo de conector |

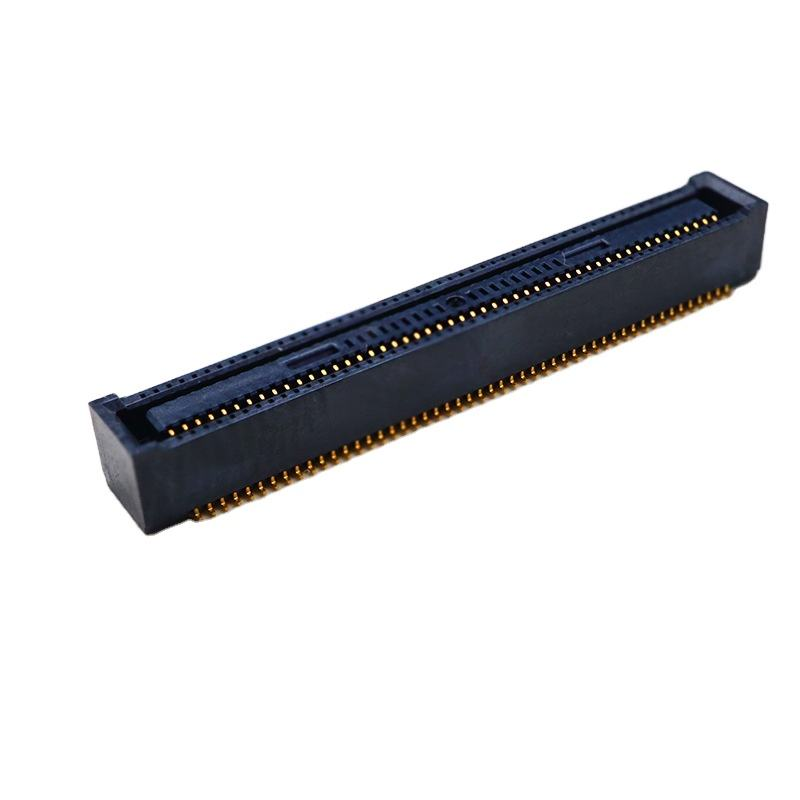

Receptáculo hembra, SMT de doble fila |
| Altura de apilamiento acoplada |
; verificar el espacio libre de la carcasa mecánica |
| Rango de autoalineación |
Tolerancia flotante XY para ensamblaje de acoplamiento ciegoMouser Ele... |
| Ciclos de acoplamiento |
Mín. 30 ciclos HIROSE Ele... |
| Montaje |
Montaje en superficie SMT, compatible con selección y colocación por vacíoMouser Ele... |
| Material y chapado |
|
| Carcasa |
LCP de alta temperatura, UL94-V-0 |
| Material de contacto |
Bronce fosforado |
| Chapado de contacto |
Chapado de oro en el área de contacto; barrera de níquel para evitar la absorción de soldaduraMouser Ele... |
| Medio ambiente |
|
| Temperatura de funcionamiento |
-40 °C ~ +85 °C |
| Cumplimiento |
Conforme a RoHS 3.0, REACH |
| Guía de soldadura |
|
| Perfil de reflujo |
Reflujo estándar sin plomo SMT; temperatura pico ≤260 °C, seguir IPC/JEDEC-020D |
| Nota |
Evitar tiempo de permanencia prolongado a alta temperatura; la barrera de níquel suprime el riesgo de absorción de soldadura |
Referencia cruzada / Alternativa
Reemplazo directo paraSerie Hirose DF40HC(2.5)-xxDS-0.4V(51) (20/24/30/40/50/60P)Misma huella, misma altura acoplada de 2,5 mm, mismo paso de 0,4 mm

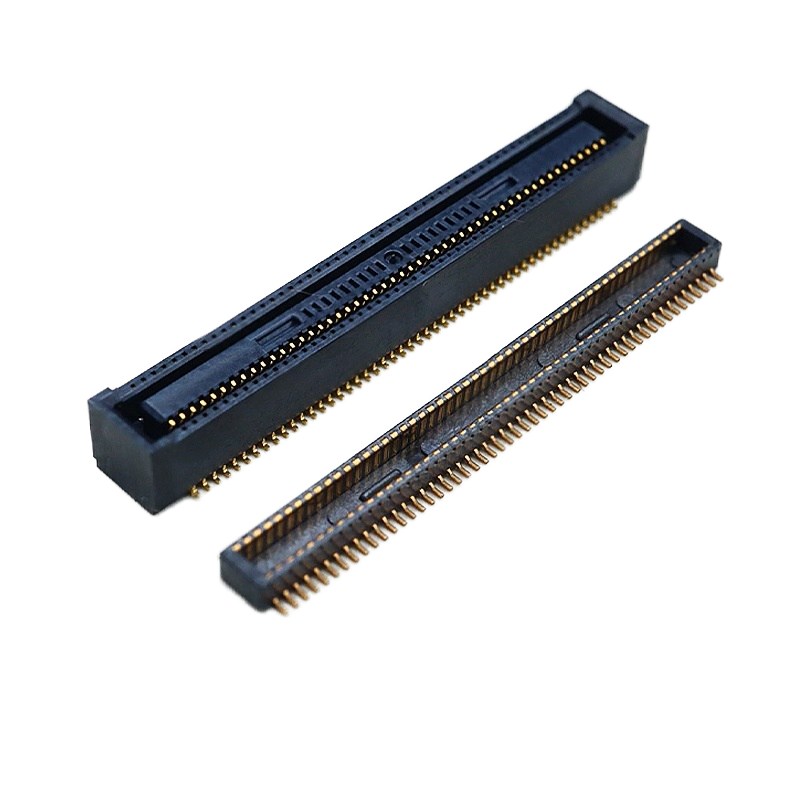

- Tapón macho compatible: serie DF40HB(2.5)-xxDP-0.4V(51)
- No se requiere modificación del diseño de PCB para la sustitución; compatibilidad pin a pin verificada.
- Nota: No afiliado a Hirose; nuestra pieza es un reemplazo funcional equivalente.
Característica del producto
Las nervaduras de guía de autoalineación mitigan el riesgo de inserción incorrecta en acoplamiento ciego para ensamblaje automatizado
- Las nervaduras de carcasa reforzadas mejoran la resistencia a golpes y vibraciones en el producto final
- La barrera de níquel anti-absorción evita la migración de soldadura a la zona de contacto durante la soldadura por reflujo
- Geometría de contacto optimizada de alta velocidad para una integridad de señal estable en señales diferenciales de alta velocidad
- Superficie lista para selección y colocación por vacío para producción masiva SMT
- Múltiples recuentos de pines (20-24-30-40-50-60P) para adaptarse a diferentes requisitos de E/S
- Ventajas del producto
Sustituto directo
- : Reemplace componentes originales de HRS con largos plazos de entrega sin rediseñar la PCBTolerancia de acoplamiento ciego
- : Reduce el desperdicio de ensamblaje causado por desalineación del offset de la placaListo para SMT de rollo a rollo
- : Embalaje en cinta gofrada completa, se alimenta directamente a máquinas de selección y colocaciónRendimiento constante de alta velocidad
- : Rendimiento de impedancia estable para interfaces de alta velocidadMOQ flexible y soporte de muestras
- : Validación rápida de muestras para prototipos de ingenieríaVentaja de plazo de entrega de fábrica nacional
- : Plazo de entrega más corto frente a largos pedidos pendientes de marcas internacionalesAplicación
Placas integradas de control industrial
- Módulos de PCB apilados compactos médicos
- Hardware de interfaz de cámara de imagen/MIPI
- Interconexiones de periféricos de almacenamiento de alta velocidad, SATA/PCIe
- Dispositivos portátiles de mano, ensamblajes de PCB apilados compactos
- Equipos de prueba y medición, diseños de placas mezzanine apiladas
- Embalaje
Cinta transportadora gofrada estándar para máquina automática de selección y colocación SMT
- Directamente utilizable en la línea de producción SMT del cliente; no se necesita reembalaje
- Plazo de entrega
Pedido de muestra: 3 días laborables
- Pedido de producción en masa: 1-3 semanas, sujeto a configuración y cantidad del pedido
- Certificación de fábrica y servicio personalizado
Certificaciones: ISO9001, RoHS, REACH
- Política de muestras: Se admiten muestras gratuitas, entrega rápida de muestras
- MOQ: MOQ bajo para piezas estándar; MOQ de configuraciones personalizadas previa evaluación
- Capacidad personalizada: Recuento de pines personalizado, altura de apilamiento acoplada, espesor de chapado, modificación mecánica, embalaje especial según su dibujo/especificación.
- Selección del cliente
Confirmar recuento de pines requerido: 20/24/30/40/50/60P; confirmar número de pieza del tapón macho de acoplamiento
- Confirmar altura de apilamiento acoplada: Esta serie está fija en
- 2,5 mm; verificar el espacio libre de la carcasa mecánicaAplicación de alta velocidad: Asegurar que el enrutamiento diferencial coincida con la impedancia del diseño de referencia
- Ensamblaje: Embalaje en rollo para SMT en volumen; solicitar muestras gratuitas para prueba de perfil de reflujo primero
- Verificación de sustitución: Verificar la compatibilidad de la huella antes de la liberación del pedido completo; usar muestras gratuitas para pruebas de prototipos.
- Preguntas frecuentes
P: ¿Tienen catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Como referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos 5-10 unidades de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío.
P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Seremos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad. La prueba CCD se aplica al 99% de las aplicaciones de productos de nuestra empresa.
P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible poner todos sus precios en una lista, y los precios cambian constantemente debido al costo de los materiales y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una especificación y lista de precios.
P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes antes (principalmente arneses de cables). En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje. Solo hay que señalar que causará un costo adicional.
P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
