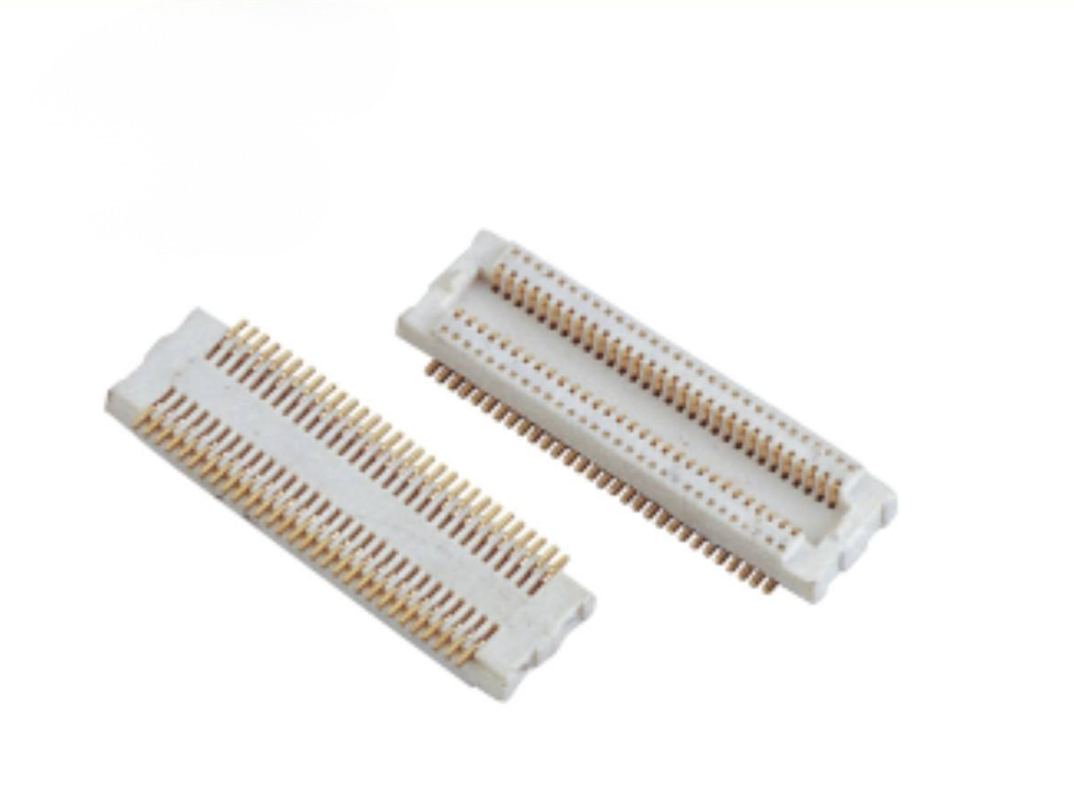

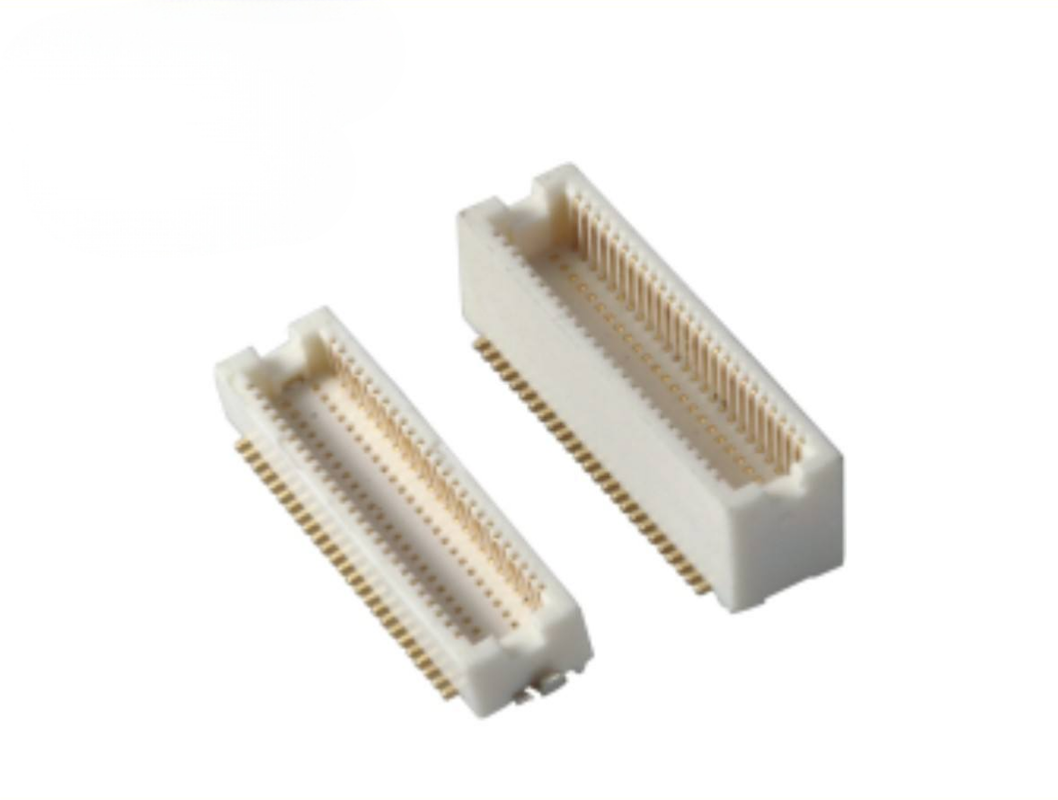

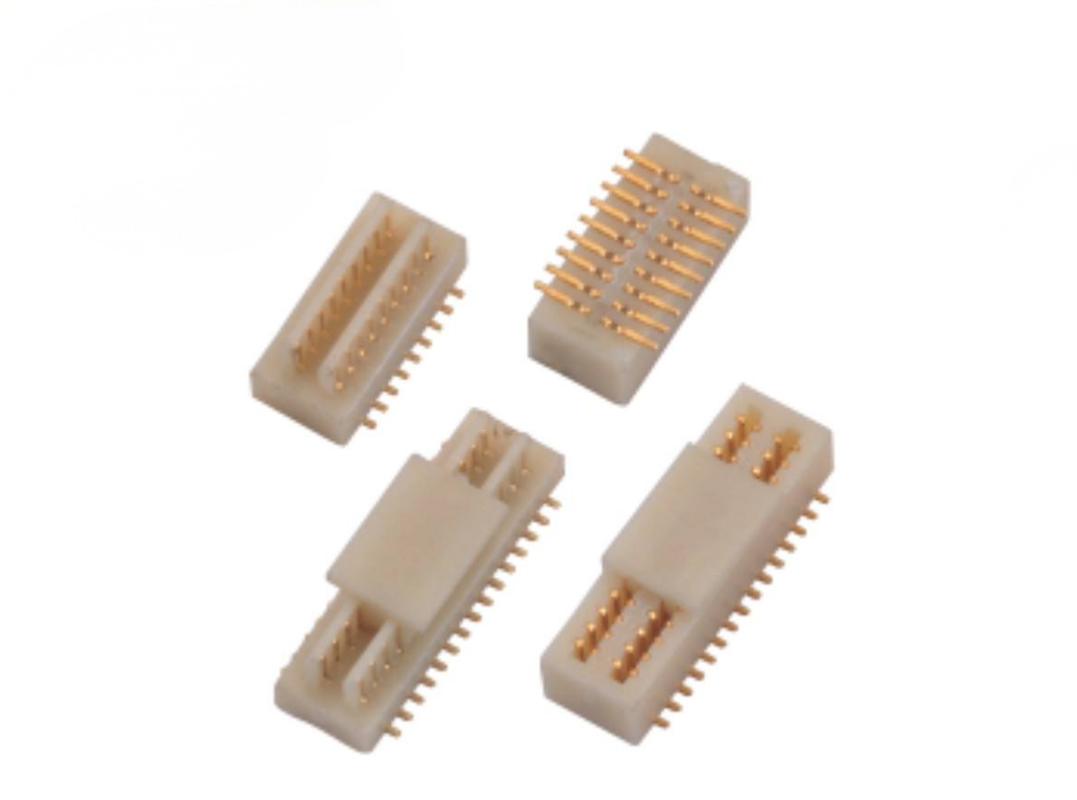

Conector SMT de placa a placa electrónico IC de latón de 0,5 mm de paso IP64 BTB macho/hembra
Puntos destacados del producto
✅ Tolerancia de acoplamiento a ciegas y autoalineación: Estructura de guía antidesalineación integrada, admite acoplamiento a ciegas, absorbe el desplazamiento del ensamblaje de PCB y la tolerancia de apilamiento; evita daños en los pines durante el acoplamiento manual/automatizado
✅ Rendimiento de señal de alta velocidad: Diseño de impedancia de contacto optimizado, integridad de señal estable, admite transmisión de señal diferencial de alta velocidad para módulos de gran ancho de banda
✅ Opciones flexibles de altura acoplada: Múltiples selecciones de altura acoplada para adaptarse a diversos requisitos de espacio de apilamiento de PCB, simplifica el diseño de la carcasa mecánica
✅ Protección de ingreso IP64: Rendimiento hermético al polvo y a prueba de salpicaduras, adecuado para equipos expuestos a entornos de polvo/rocío
✅ Compatible con SMT Pick-and-Place: Diseño de montaje superficial SMT completo, funciona directamente con líneas de ensamblaje automatizadas estándar
Descripción del producto
| Artículo |
Parámetro |
| Rendimiento eléctrico |
|
| Paso |
0,5 mm |
| Corriente nominal |
0,5 A por contacto |
| Tensión nominal |
50 V CA/CC |
| Resistencia de contacto |
≤ 30 mΩ (inicial) |
| Resistencia de aislamiento |
≥ 100 MΩ |
| Tensión de resistencia dieléctrica |
250 V CA |
| Rendimiento mecánico |
|
| Tipo de conector |
Conector macho / Receptáculo hembra, SMT de doble fila |
| Número de posiciones |
Rango personalizado: 10-80 pines |
| Altura acoplada |
Múltiples opciones de altura de apilamiento (disponible personalizado) |
| Ciclos de acoplamiento |
50 ciclos mínimo |
| Tolerancia de desalineación |
Eje X ±0,4 mm; Eje Y ±0,2 mm |
| Grado de protección |
IP64 |
| Material y chapado |
|
| Material del contacto |
Latón de alto rendimiento |
| Chapado del contacto |
Barrera de níquel + chapado selectivo de oro |
| Material de la carcasa |
LCP, resistente a altas temperaturas UL94 V-0 |
| Ambiental |
|
| Temperatura de funcionamiento |
-40 °C ~ +85 °C |
| Cumplimiento |
RoHS, REACH |
| Guía de soldadura |
|
| Perfil de reflujo |
Seguir el estándar J-STD-020; Temperatura pico máx. 260 °C |
| Ensamblaje |
Pick-and-place SMT estándar, no se requiere fijación especial |
Referencia cruzada / Alternativa
Esta serie BTB IP64 de 0,5 mm es compatible en forma, ajuste y función con familias de productos BTB internacionales convencionales, sirviendo como un reemplazo directo rentable para las series BTB de paso fino de Molex, JAE, Hirose y Amphenol.
Nota: Envíe su número de pieza del fabricante original a nuestro equipo de ingeniería para una verificación cruzada 1 a 1 y una recomendación de coincidencia exacta.
Característica del producto
- Cuerpo de contacto de latón con chapado selectivo de oro, que estabiliza el rendimiento eléctrico bajo vibración y ciclos de temperatura
- Costillas de guía integradas antidaños y anti-desalineación, que permiten el acoplamiento a ciegas y la autoalineación para compensar la desviación posicional de la PCB
- La estructura de sellado IP64 bloquea el polvo y las salpicaduras de agua, ampliando el uso de BTB en escenarios de entornos hostiles
- La carcasa LCP de alta temperatura resiste la soldadura por reflujo sin plomo sin deformación
- Diseño de doble fila de paso fino de 0,5 mm, que maximiza la utilización del espacio de la PCB para un diseño de dispositivo compacto
- Juego completo macho y hembra, terminación SMT para producción de PCB totalmente automatizada
Ventajas del producto
1. Solución de tolerancia orientada a la ingeniería: Resuelve puntos débiles comunes: desviación de apilamiento de PCB, desplazamiento del ensamblaje, riesgo de aplastamiento de pines durante el acoplamiento y reduce la tasa de fallos en el sitio.
2. Señal fiable de alta velocidad: La geometría de contacto optimizada reduce la diafonía, mantiene la integridad de la señal para módulos de alta velocidad.
3. Resistencia ambiental mejorada IP64: Los BTB ordinarios carecen de protección contra polvo y agua; esta serie extiende la vida útil para equipos industriales/adyacentes al exterior.
4. Listo para automatización completa: Tanto el embalaje en tubo como en bobina admiten la recogida y colocación directa, sin coste de reprocesamiento para la producción en masa.
5. Optimización de plazo de entrega y coste: Alternativa a marcas premium importadas, ciclo de entrega más corto con rendimiento mecánico y eléctrico equivalente.
6. Alta flexibilidad: Se admiten recuentos de pines personalizados, alturas acopladas y espesor de chapado para los requisitos de su proyecto.
Aplicación
- Módulos de control industrial y sistemas apilados de PCB integrados
- Pasarelas IoT exteriores, concentradores de sensores, hardware de computación de borde
- Ensamblajes electrónicos compactos médicos
- Módulos de pantalla, equipos de vigilancia y visión
- Electrónica de consumo robusta, instrumentos de prueba portátiles
- Dispositivos modulares que requieren conexión inter-placa a prueba de polvo y salpicaduras
Plazo de entrega
- Pedido de muestra: 3 días laborables
- Pedido de producción en masa: 1-3 semanas, sujeto a configuración y cantidad del pedido
Certificación de fábrica y servicio personalizado
- Certificaciones: ISO9001, RoHS, REACH
- Política de muestras: Se admiten muestras gratuitas, entrega rápida de muestras
- MOQ: MOQ bajo para piezas estándar; MOQ de configuraciones personalizadas previa evaluación
- Capacidad personalizada: Recuento de pines personalizado, altura de apilamiento acoplada, espesor de chapado, modificación mecánica, embalaje especial según su dibujo/especificación.
Guía de selección del cliente
- Confirme el paso = 0,5 mm, verifique la cantidad de pines requerida y la altura acoplada exacta que coincida con el espacio de apilamiento de su PCB.Confirme el requisito ambiental: IP64 es obligatorio para exposición a polvo/salpicaduras; seleccione el espesor de chapado de oro apropiado según los ciclos de acoplamiento y la atmósfera corrosiva.Confirme el flujo de trabajo de ensamblaje: Elija Bobina para producción en masa SMT totalmente automática; Tubo para pruebas de prototipos de laboratorio.
- Comprobación eléctrica: Se sugiere una reducción de corriente por pin a ≤70% del valor nominal para una operación estable a largo plazo.
- Si reemplaza piezas importadas: Proporcione el número de pieza original y el dibujo del diseño de la PCB a nuestro equipo de ingeniería para confirmar la compatibilidad.
- Envíe una solicitud de muestra para prevalidación antes de la adopción a gran escala del proyecto.
- Póngase en contacto con nuestro soporte técnico si necesita la hoja de datos, el archivo STEP 3D o ayuda con el dibujo.
- Preguntas frecuentes
P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el coste de envío.
P: ¿Qué pasa con su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Seremos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Seguimos estrictamente ISO9001; IQC, OQC, IPQC y QA ocupan el 10% de nuestro departamento de calidad. La prueba CCD se aplica al 99% de las aplicaciones de productos de nuestra empresa.
P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible poner todos sus precios en una lista, y los precios siempre cambian debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes antes (principalmente mazos de cables). En cuanto al embalaje personalizado, no hay problema; podemos poner su logotipo u otra información en el embalaje. Solo hay que señalar que causará un coste adicional.
P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
