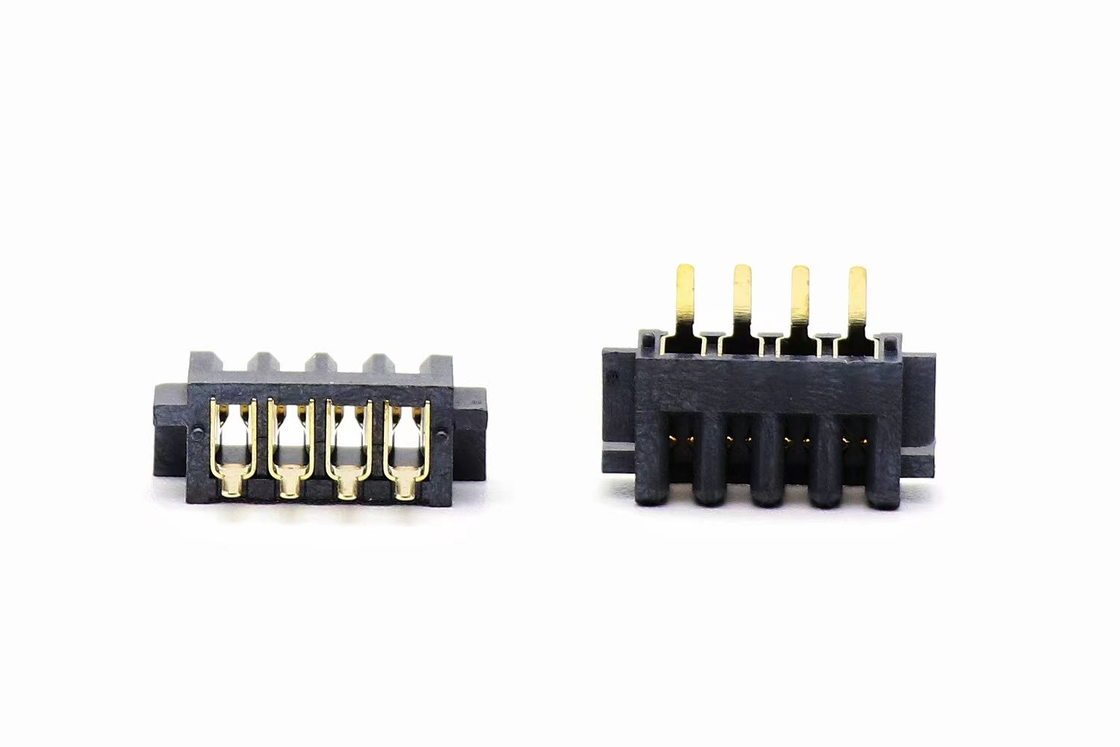

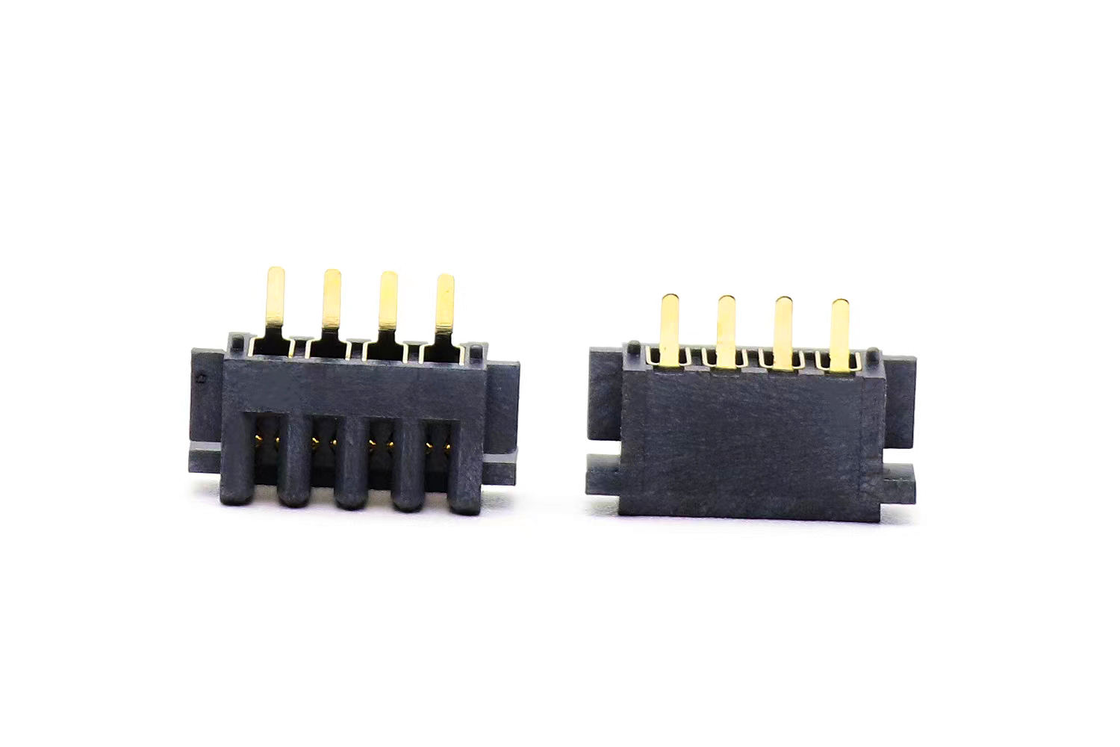

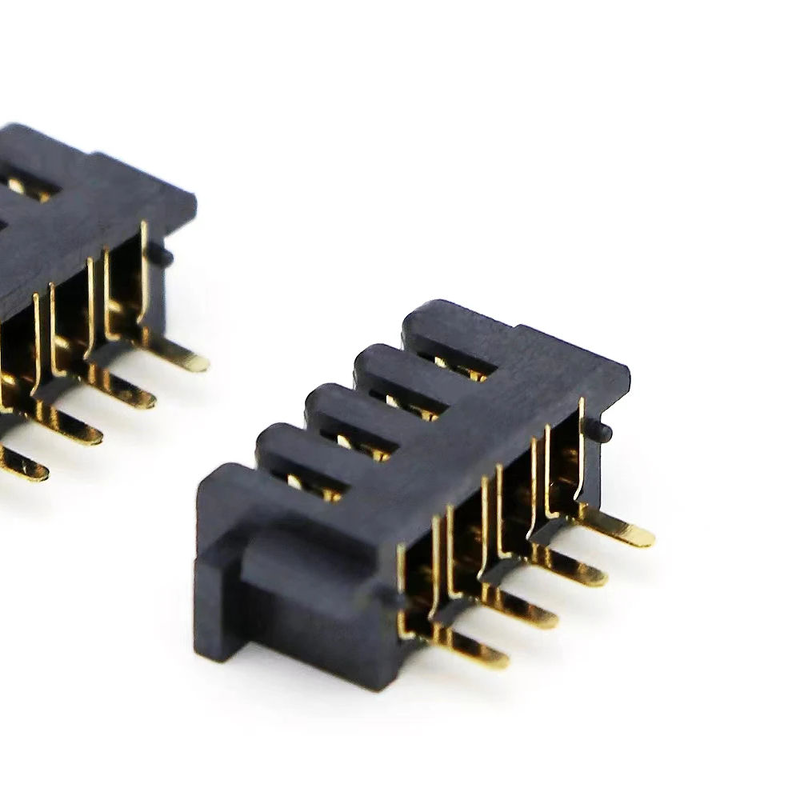

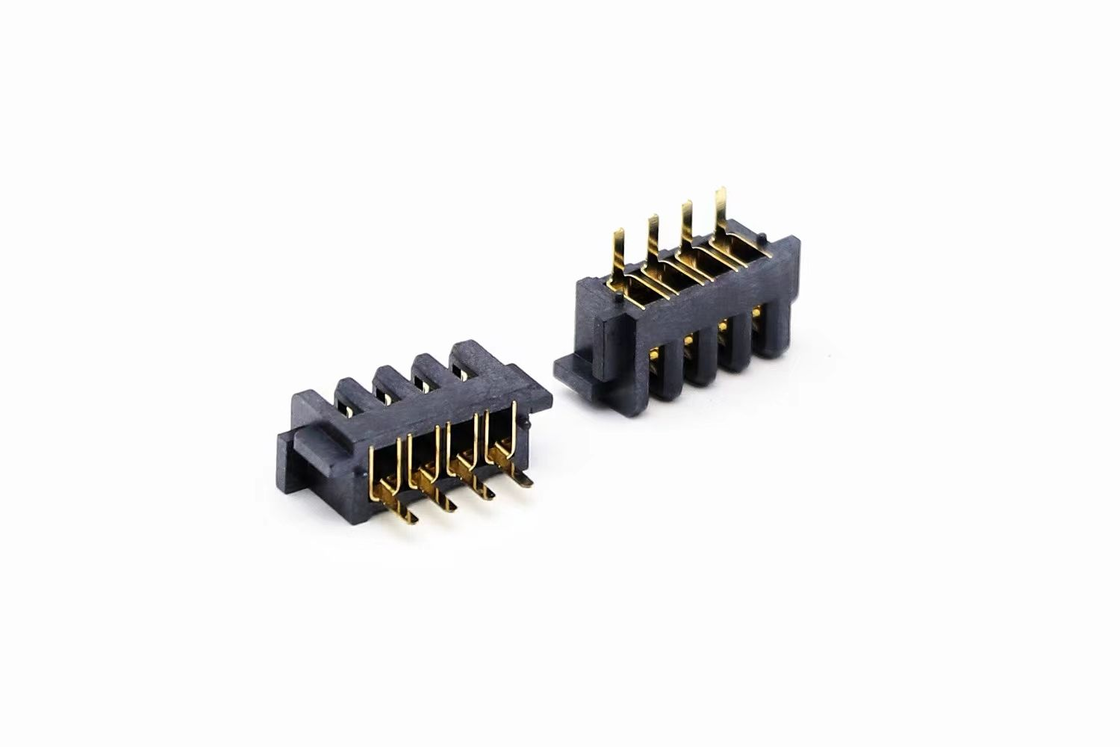

Conector de Batería de Paso de 2.5mm Hembra Chapado en Oro 4P

Destacar

Socket hembra de batería SMT compacto de 2.5 mm de paso y 4 posiciones, contactos de bronce fosforado chapados en oro, baja resistencia de contacto, antioxidación, hasta 5000 ciclos de acoplamiento. Optimizado para módulos de batería de iones de litio que entregan energía + detección de temperatura/señal en un espacio de PCB compacto. Cumple con RoHS, soporta ensamblaje estándar de reflujo SMT, disponible para personalización OEM/ODM.

Descripción del Producto

Materiales y Características Eléctricas

Guía de Entorno y Soldadura

Características del Producto

• Paso de centro a centro de 2.5 mm, receptáculo hembra de 4 pines, montaje en PCB SMT
• Contactos de resorte de bronce fosforado con chapado en oro: baja resistencia de contacto, anticorrosión y antioxidación
• Estructura de contacto de viga resorte: fuerza de contacto estable, resiste vibraciones y golpes
• Aislante ignífugo UL94-V0, excelente resistencia al calor de soldadura por reflujo
• Hasta 5000 ciclos de acoplamiento para escenarios de conexión-desconexión frecuentes
• Cumple con RoHS; altura de pin personalizable, grosor del chapado en oro y opción de llave de polarización
• Huella que ahorra espacio, bien adaptada para el diseño de PCB de paquetes de baterías compactos

Ventaja del Producto

1. Fiabilidad del contacto chapado en oro: Evita la deriva por oxidación; la resistencia de contacto se mantiene estable incluso después de miles de inserciones, reduciendo la pérdida de potencia y el riesgo de puntos calientes en comparación con alternativas chapadas en estaño.
2. Geometría optimizada de viga resorte: Presión de resorte constante contra el terminal macho de la batería; buen rendimiento antivibración para equipos portátiles y móviles, sin caídas de energía intermitentes.
3. Amigable para la fabricación: Consistencia dimensional estricta para producción en masa SMT de alto volumen; baja tasa de soldadura defectuosa.
4. Flexibilidad de diseño: Soporta modificaciones en la altura del contacto, grosor del oro y adición de llave de polarización; entrega rápida de muestras para validación de proyectos.
5. Competitivo en costo: Suministro directo de fábrica, rendimiento equivalente a contrapartes de marcas reconocidas con un mejor costo total de propiedad para pedidos de gran volumen.

Aplicación

• Electrónica de consumo portátil: terminales portátiles, equipos POS, escáneres
• Paquetes de baterías de iones de litio: módulos de batería multielemento con señal de detección de temperatura
• Hardware de hogar inteligente: cerraduras inteligentes, dispositivos médicos portátiles
• Instrumentos portátiles industriales, registradores de datos
• Potencia auxiliar de robots, unidades de batería periféricas de drones
• Dispositivos IoT portátiles y de batería pequeña

Opciones de Personalización

1. Lógica del número de pines: 4P para entrega de energía simultánea + señal de temperatura/balance de la batería; seleccione 2P solo para energía pura sin señal de detección.
2. Opción de chapado en oro: Elija la versión chapada en oro si el dispositivo funciona en un entorno húmedo / con spray salino o requiere acoplamiento frecuente; alternativa chapada en estaño disponible para proyectos de conexión estática sensibles al costo.
3. Nota de diseño de PCB: Reserve suficiente espacio de exclusión alrededor de la carcasa del conector; siga estrictamente nuestra curva de temperatura de reflujo recomendada para evitar la deformación del plástico.
4. Verificación del par de acoplamiento: Verifique la dimensión, altura y paso del contacto de la batería macho antes de finalizar el diseño; el acoplamiento de marcas mixtas puede causar un acoplamiento incompleto.
5. Reducción de corriente: Reduzca la corriente en un 30% en entornos de trabajo a alta temperatura (> 60 °C) para una fiabilidad a largo plazo.
