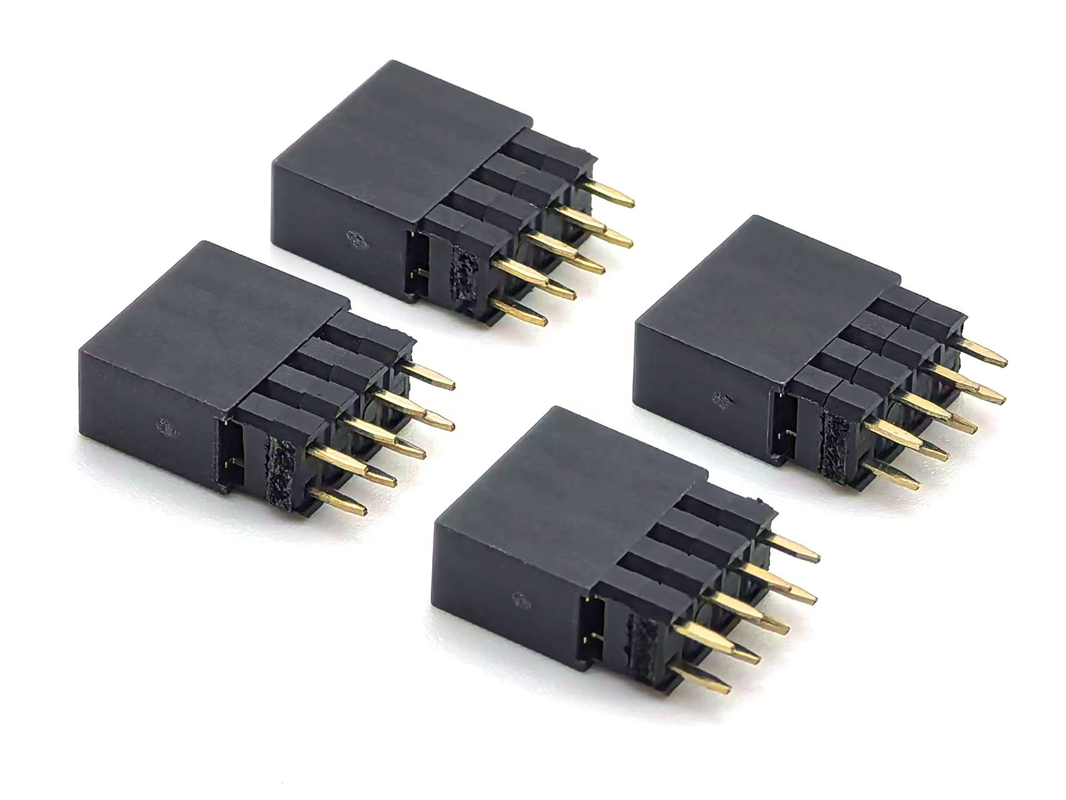

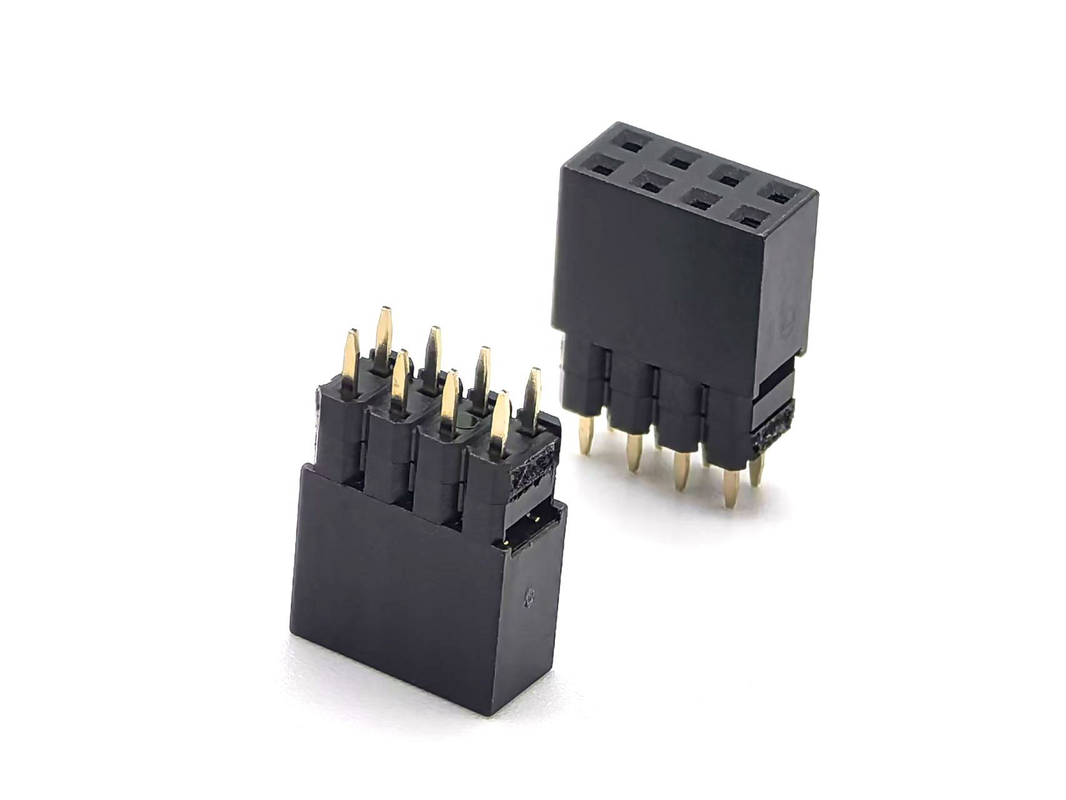

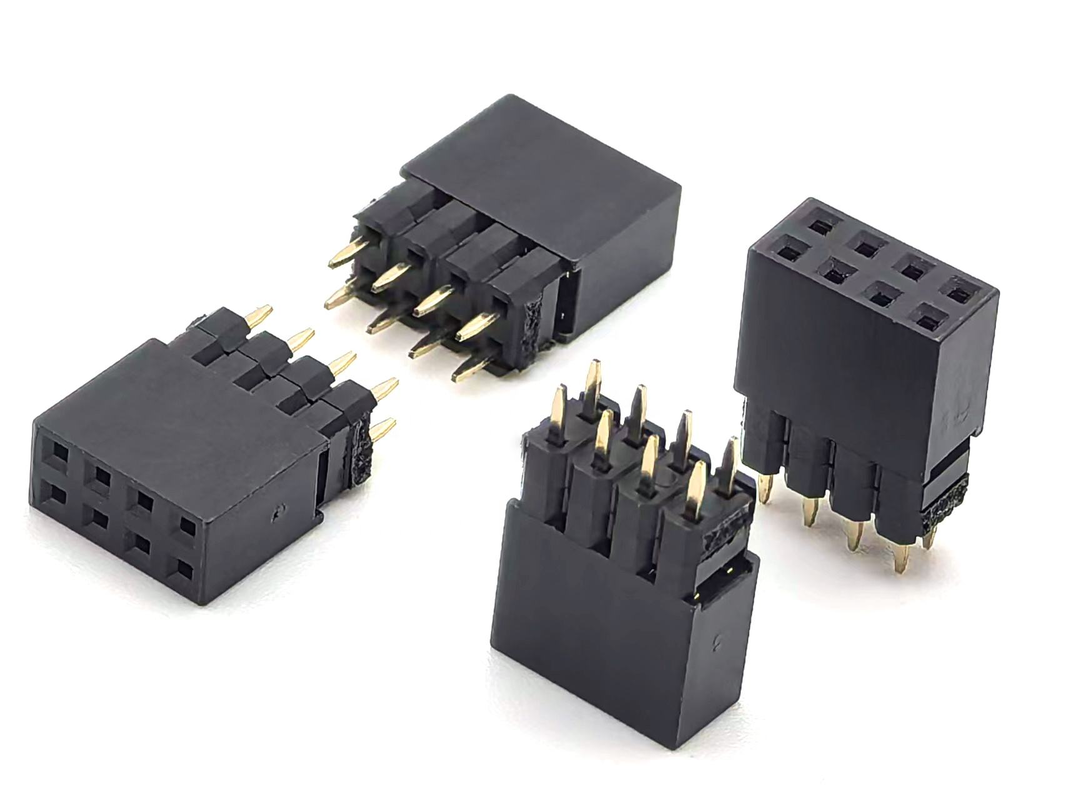

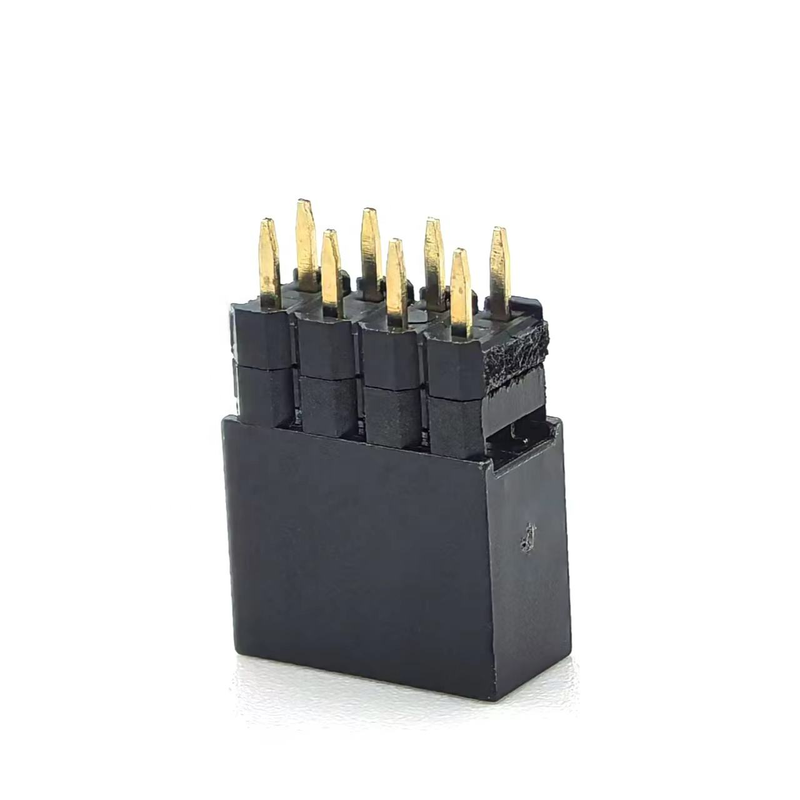

2.54mm Pitch DIN de latón Conector de cabezal femenino de doble fila 2mm H2.0 PCB Nylon 600V 3A H12.5mm 2*4P

Lo más destacado

• Estándar de 2,54 mm ((0,100") DIN, diseño 2*4P apilable en dos filas, altura total H12,5 mm, altura de apilamiento 2,0 mm
• Terminal de contacto de latón, carcasa de nylon UL94V-0, clasificada como 3A / 600V para conexión de señal y apilamiento de placa a placa de baja potencia
• Optimizada retención mecánica, funcionamiento de contacto estable, compatible con las cabeceras de alfiler masculino de 2.54 mm convencionales
• Compatible con RoHS y REACH, admite revestimiento personalizado, recuento de pines y modificación posterior para proyectos de PCB industriales y de consumo

Descripción del producto

Parámetros mecánicos generales

Características materiales y eléctricas

Guía de medio ambiente y soldadura

Características del producto

1. Diseño del mezanino de pila a pila, altura total de H12,5 mm, espacio libre de apilamiento de 2,0 mm para el diseño de apilamiento de PCB de múltiples capas
2. Las vigas de contacto de latón de alta conductividad, con fuerza de resorte constante para minimizar la resistencia de contacto durante ciclos de apareamiento repetidos
3. Carcasa ignífugo de nylon UL94V-0, excelente resistencia al choque térmico durante la soldadura por reflujo
4. Tolerancia estricta de paso DIN 2,54 mm, interoperabilidad perfecta con cabeceras de alfiler masculinas estándar de la industria de 2,54 mm
5. 3A / 600V, maneja señal mixta y transmisión de alimentación de baja potencia
6. Instalación de PCB a través de agujeros; puestos de localización opcionales disponibles para evitar la desalineación durante el montaje
7. Las materias primas que cumplen el requisito RoHS; el recubrimiento de contacto es personalizable: estaño, oro flash, recubrimiento de oro selectivo a petición

Ventaja del producto

1. Dimensión optimizada para la pila: H12.5 mm de cuerpo + 2.0 mm de altura de apilamiento, resuelve el punto de dificultad de desajuste de altura para el apilamiento de tablas hijas de múltiples capas, sin necesidad de espaciador adicional.
2. En el caso de las luces de contacto de cobre: Retención de resorte superior en comparación con la aleación de cobre ordinaria, menor riesgo de conexión suelta bajo vibración en escenarios industriales.
3. Casas de nylon: Mejor estabilidad térmica en comparación con el PBT, menos deformación durante la soldadura en onda para la producción de PCBA de gran volumen.
4. Piso de la norma DIN: Estricta consistencia dimensional, cero riesgo de reelaboración cuando se sustituyen las cabeceras femeninas de 2.54 mm equivalentes a Molex / TE.
5. Personalización flexible: Ajustar el número de pines, el punto de colocación y localización sin un alto coste de NRE; soportar pedidos de prototipos de pequeños lotes y de producción en masa.

Aplicación

• Control industrial: módulos periféricos PLC, placas de adquisición de datos, unidades de control de relé
• Hardware integrado: placas de desarrollo, escudos de expansión MCU, módulos de apilamiento de pasarelas de sensores IoT
• Electrónica de consumo: paneles de control para el hogar inteligente, paneles de mando LED, conjuntos de alimentación de pequeño tamaño
• Instrumentos y medidores: equipo de ensayo, dispositivos de medición portátiles, subplacas de PCB auxiliares médicos
• Electrónica auxiliar para automóviles: placas de expansión de señales no de seguridad, módulos de conexión de sensores instalados en el vehículo

Opciones de personalización

1. Confirmar el requisito de altura de apilamiento: este modelo proporciona un espacio de apilamiento de 2,0 mm; póngase en contacto con nosotros si necesita una altura de apilamiento alternativa.
2. Carga eléctrica: mantener la corriente por alfiler por debajo de 3 A; utilizar un conector de corriente superior si la línea de alimentación supera este valor.
3. Selección del revestimiento: elige el revestimiento de oro para ambientes con alta vibración / humedad; el revestimiento de estaño para proyectos de consumo interiores sensibles a los costos.
4. Huella de PCB: Siga estrictamente la huella de 2,54 mm de doble fila a través del agujero; habilite el poste de localización si su conjunto requiere anti-desfase.
5. Contrapartida de apareamiento: coincidir con el encabezado de pin masculino estándar de dos filas de 2,54 mm; evitar mezclar contrapartes de tono no estándar.
6. Escenario de temperatura: para el trabajo continuo por encima de 85 °C, se recomiendan contactos dorados para evitar la señal intermitente causada por la oxidación.
