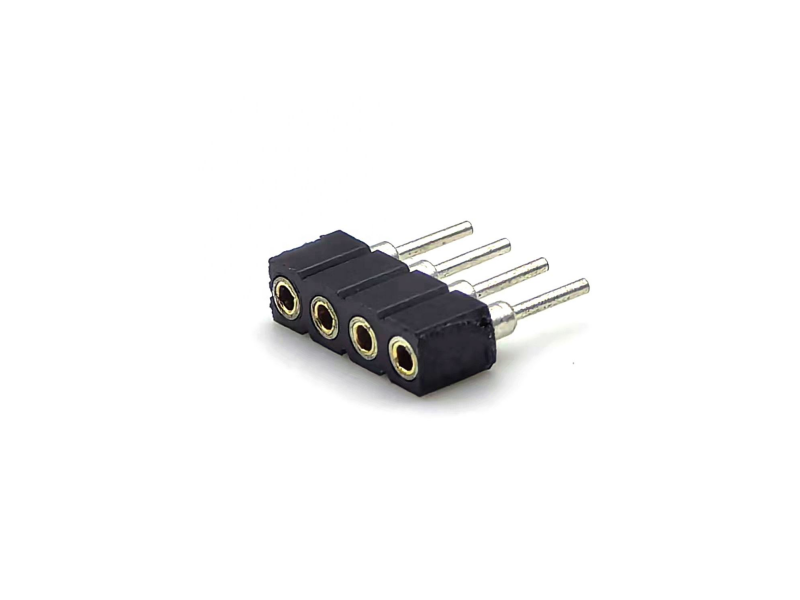

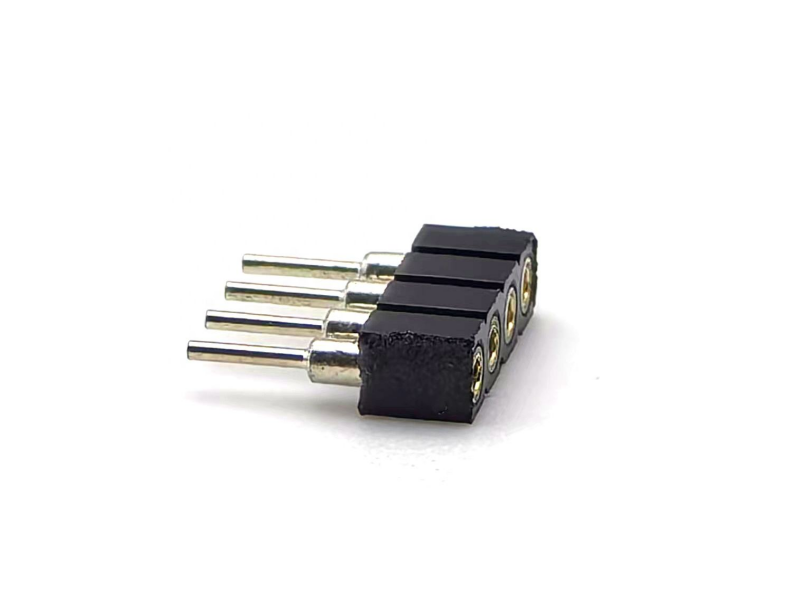

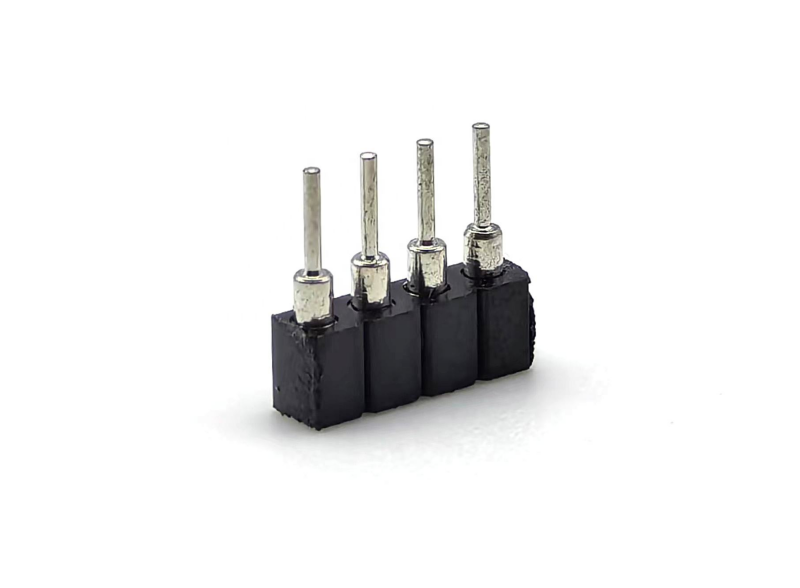

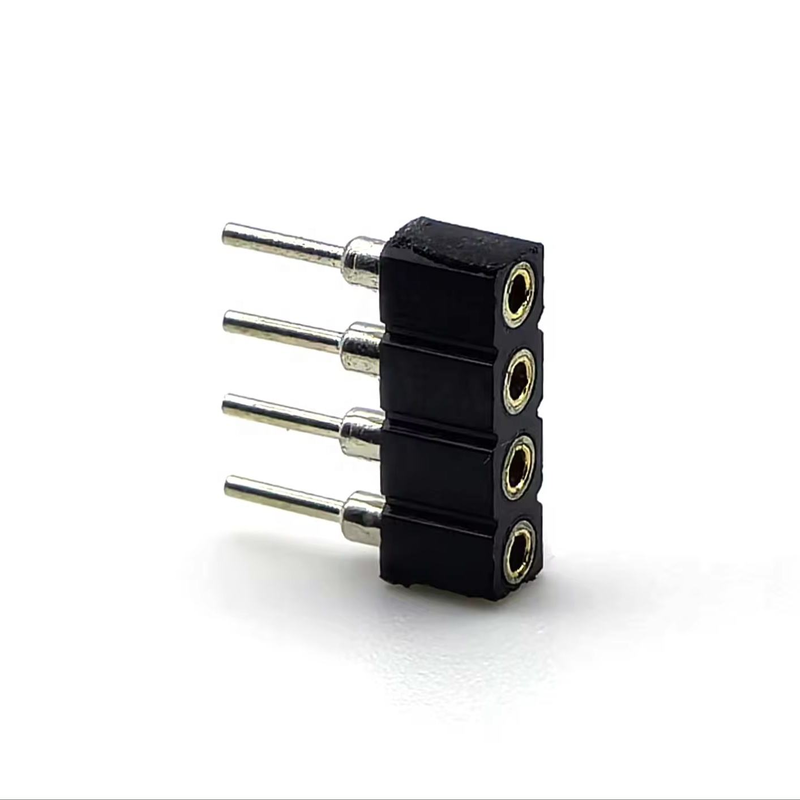

Conector Hembra Redondo DIN de Latón con Paso de 2.54mm y Carcasa de PPS H3.0mm 1*4P para PCBA

Destacar

• Contactos hembra redondos de latón estándar DIN, fuerza de sujeción estable para conexiones de PCB propensas a vibraciones
• Carcasa de PPS de alta temperatura H3.0mm de bajo perfil, retardante de llama UL94V-0, resiste la deformación por calor de soldadura
• Paso universal de 2.54mm, fila única 1*4P, clasificado 3A /600V, apto para interconexión placa a placa de señal y baja potencia
• Tolerancia dimensional consistente, compatible con conectores macho de pin de 2.54mm convencionales, opciones de multi-recubrimiento disponibles
• Cumple con RoHS y REACH, suministro estable en volumen para producción masiva industrial y embebida

Descripción del Producto

Parámetros Mecánicos Generales

Características Eléctricas y de Material

Guía de Soldadura y Entorno

Características del Producto

1. Contacto hembra redondo mecanizado de latón, diámetro interior uniforme, presión de contacto estable bajo vibración y cambios de temperatura
2. Carcasa de plástico PPS de alta temperatura, altura de apilamiento bajo H3.0mm, clasificación de fuego UL94V-0, anti-deformación durante la soldadura
3. Paso estándar de 2.54mm, diseño de fila única 1*4P, fácil diseño de huella en PCB
4. Clasificado 3A por contacto, voltaje dieléctrico de 600V, maneja circuitos mixtos de señal y baja potencia
5. Montaje en PCB through-hole, fuerte retención mecánica después de la soldadura
6. Recubrimiento de contacto personalizable: estaño, níquel, flash dorado para diferentes demandas de resistencia a la corrosión
7. Cumple con RoHS / REACH, ciclos de acoplamiento mecánico de grado industrial ≥500 veces

Ventaja del Producto

1. Carcasa de alta temperatura PPS vs PA66/PBT ordinario: Mejor rendimiento anti-deformación en soldadura por ola; menos piezas rechazadas durante el ensamblaje masivo
2. Sockets hembra redondos de latón estándar DIN: Fuerza de sujeción más uniforme que los contactos estampados; menor riesgo de señal intermitente bajo vibración, adecuado para equipos industriales
3. Altura de bajo perfil H3.0 mm: ahorra espacio de apilamiento vertical para módulos de PCB embebidos compactos
4. Clasificación de alto voltaje de 600V: supera los conectores hembra ordinarios comunes de 250V, soporta conexión de línea auxiliar de baja potencia además de transmisión de señal
5. Interoperabilidad completa: se acopla directamente con conectores macho de pin de 2.54mm disponibles en el mercado, sin necesidad de una pieza de acoplamiento especial, fácil obtención de BOM
6. Elección de recubrimiento flexible: equilibra el costo y el requisito anti-oxidación para escenarios de productos de consumo, industriales y de equipos de prueba

Aplicación

• Placas de control industrial, módulos periféricos PLC
• Sistemas embebidos, computadoras de placa única, placas de desarrollo y prueba
• Gateway IoT, interconexión interna de módulos de sensores
• Equipos de instrumentación y medición
• Interfaz de señal auxiliar de fuente de alimentación
• Conexión interna de PCB de equipos de automatización
• Módulos de señal no críticos médicos

Opciones de Personalización

1. Confirme el paso estrictamente como 2.54 mm; verifique la huella de su PCB antes de ordenar; no mezcle con piezas de paso de 2.0 mm /1.27 mm.
2. Selección de altura: seleccione H3.0mm cuando el espacio vertical sea limitado; admitimos alturas de carcasa alternativas bajo pedido.
3. Distinguir tipo de contacto: elija este socket hembra redondo si su entorno de trabajo tiene vibraciones; los conectores hembra de contacto cuadrado son más adecuados para escenarios estáticos solo de consumo.
4. Sugerencia de recubrimiento:
   • Recubrimiento de estaño: rentable para productos de consumo estáticos en interiores
   • Recubrimiento de flash dorado: preferido para puertos de prueba, enchufes y desconexiones frecuentes, entornos de trabajo con alta humedad
5. Límite eléctrico: no exceda 3A por pin de corriente continua; para circuitos con alta demanda de potencia, actualice a una serie de conectores de mayor corriente.
6. Montaje: este modelo es de tipo through-hole THT; contáctenos si necesita una variante de montaje en superficie SMT.
