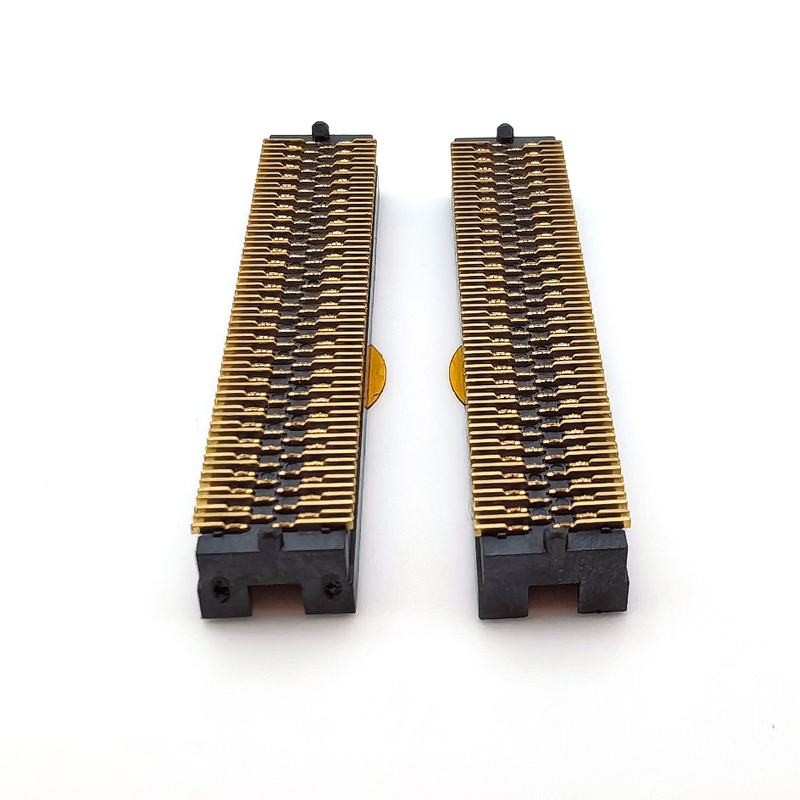

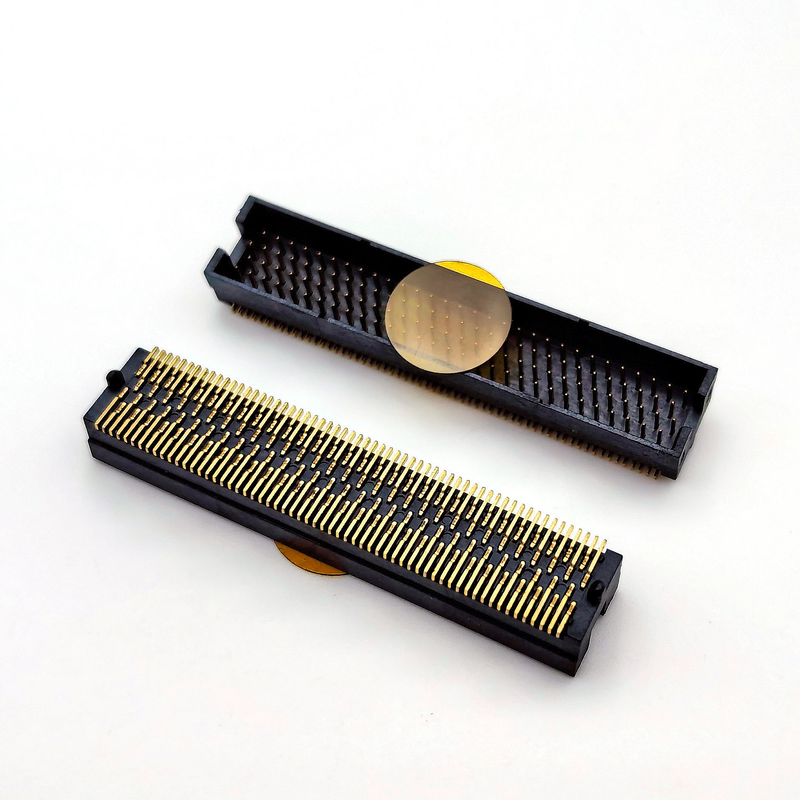

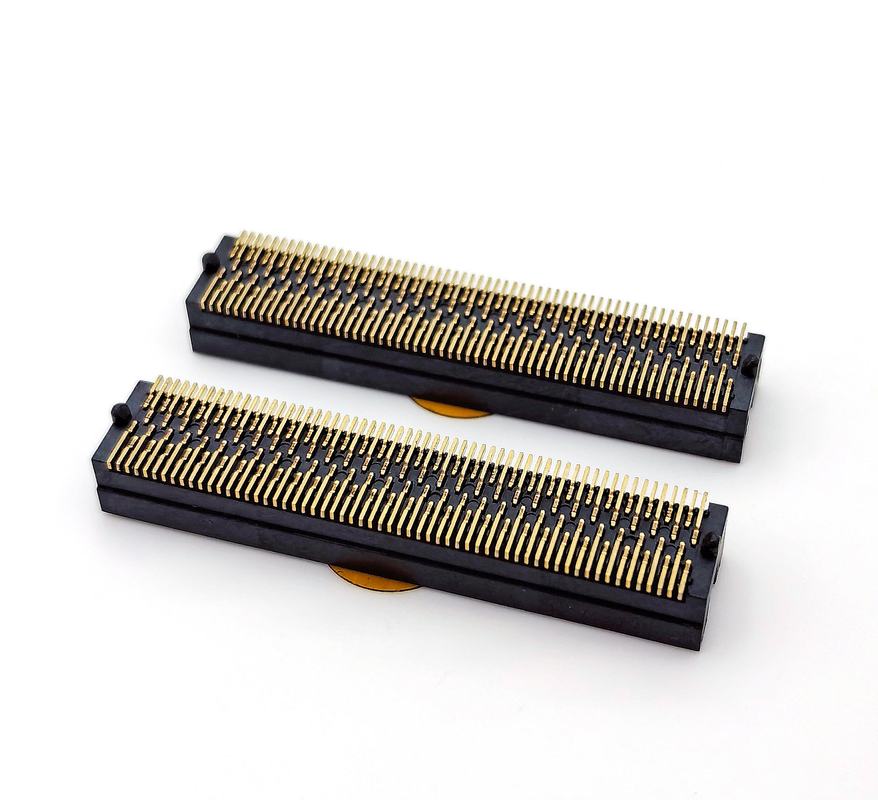

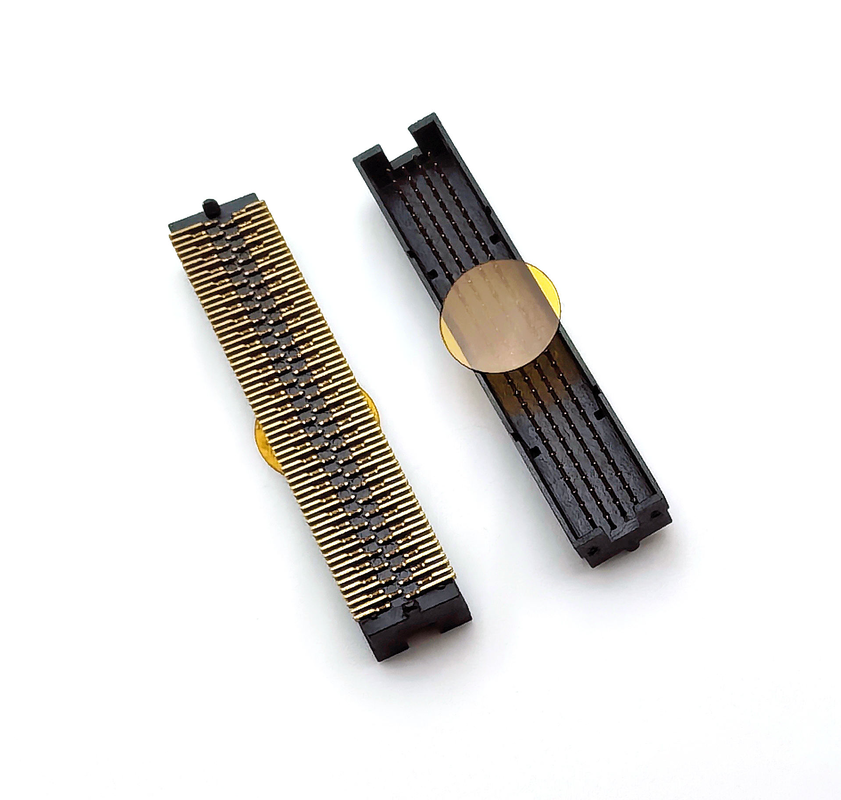

1.27mm Conector de comunicación femenino 4x25P H5.08 SMT Tipo Y Oro completo 1u Para PCBA

Lo más destacado

• 1.27 mm recipiente femenino tipo Y de tono fino, 4 × 25P de alta densidad, altura de apilamiento H5.08 mm para interconexión compacta de PCB a tablero
• Revestimiento en oro completo 1μm sobre base de níquel, corriente estable de 2,4A por alfiler y voltaje nominal de 200V para transmisión mixta de señal y baja potencia
• Diseño de montaje en superficie SMT, aislante negro de alta temperatura, embalaje de cinta de rodillo, recogida y colocación directa para líneas de montaje SMT de alta velocidad
• Estructura optimizada del haz de contacto en forma de Y: menor fuerza de inserción, resistencia estable al contacto, rendimiento antivibración para hardware industrial integrado

Descripción del producto

Parámetros mecánicos generales

Características materiales y eléctricas

Guía de medio ambiente y soldadura

Características del producto

1. Estructura de contacto de resorte tipo Y: fuerza de inserción-extracción moderada, buena resistencia a golpes y vibraciones, mantener una resistencia de contacto baja y estable en un entorno de vibración a largo plazo
2. 4 filas × 25 pines de alta densidad, 1,27 mm de ancho, H5,08 mm de altura de apilamiento, ahorrar valioso espacio de diseño de PCB
3. 1μm de revestimiento de oro completo en la zona de contacto, anti-oxidación, excelente conductividad, reduce la atenuación de la señal para el funcionamiento a largo plazo
4. Terminador de montaje en superficie SMT, carcasa de plástico negra resistente a altas temperaturas, proceso de soldadura por reflujo sin deformación
5. Envasado con cinta de rodillo, cinta portante estándar, montaje automático de la masa de soporte, error de carga manual de corte y coste de mano de obra
6. Compatible con RoHS y REACH; número de alfileres personalizable, espesor de chapa y cabezas de localización mecánica a petición

Ventaja del producto

1. Diferenciación de contacto del haz en Y: En comparación con las tomas SMT regulares de brazo recto, el haz de contacto en forma de Y proporciona contacto multipunto, mejora el rendimiento antiaflojamiento bajo vibración,Reduce el riesgo de fallas en el campo de los equipos industriales
2. 1 μm de contacto de oro completo: Diferente de las alternativas baratas de oro; capa de oro uniforme evita la corrosión por contacto, mantiene la integridad de la señal para el hardware de comunicación de larga duración
3. Diseño de alta densidad 4×25P: Concentra enlaces de señal multicanal en una huella limitada de PCB, ayuda a los ingenieros a reducir la dimensión de toda la máquina
4. Las demás máquinas y aparatos para la fabricación de papel: No hay clasificación manual del paquete de tubos, adapta la producción SMT de gran volumen, reduce sus costos de montaje y mejora el rendimiento
5. Control estricto de la consistencia: Tolerancia de dimensiones estable, buena coplanaridad de los pines SMT, reducción de la tasa de mal soldadura en la producción en masa

Aplicación

• Equipo de comunicación: módulos de comunicación industriales, unidades de acceso a la red, placas de conmutación de señales
• Control industrial: placas periféricas PLC, módulos de agregación de sensores, controlador de automatización de fábrica
• Sistema integrado: placa base industrial, hardware de computación de borde
• IoT y hardware inteligente: equipos de recogida de señales de alta densidad
• Electrónica médica (no implantes): conexión interna de los instrumentos de ensayo y medición de tabla a tabla

Opciones de personalización

1. Confirmar la altura de apilamiento: H5.08 mm define el espacio entre tablas; verificar el espacio libre mecánico entre dos PCB antes de seleccionar.
2. Control eléctrico: un solo pin máximo 2.4A / 200V; no exceda la potencia nominal para circuitos de señal mixtos de potencia.
3. Parte de apareamiento: debe combinarse con un ancho de 1,27 mm que coincida con la cabeza masculina; el ancho no coincidente causará daños en los alfileres y un mal contacto.
4. Modo de montaje: elige esta versión de bobina de rodillo si ejecutas líneas SMT totalmente automáticas; podemos suministrar embalaje de tubos para pequeñas lotes de prototipos.
5. Nota de revestimiento: el oro de 1 μm se adapta a escenarios industriales / de comunicación con larga vida útil; para proyectos de bajo costo de consumo, consulte con nosotros para obtener números de piezas alternativas de oro.
6. Entorno mecánico: si su dispositivo se enfrenta a vibraciones fuertes, confirme que el PCB agrega jefes de localización para fortalecer la fijación del conector.
