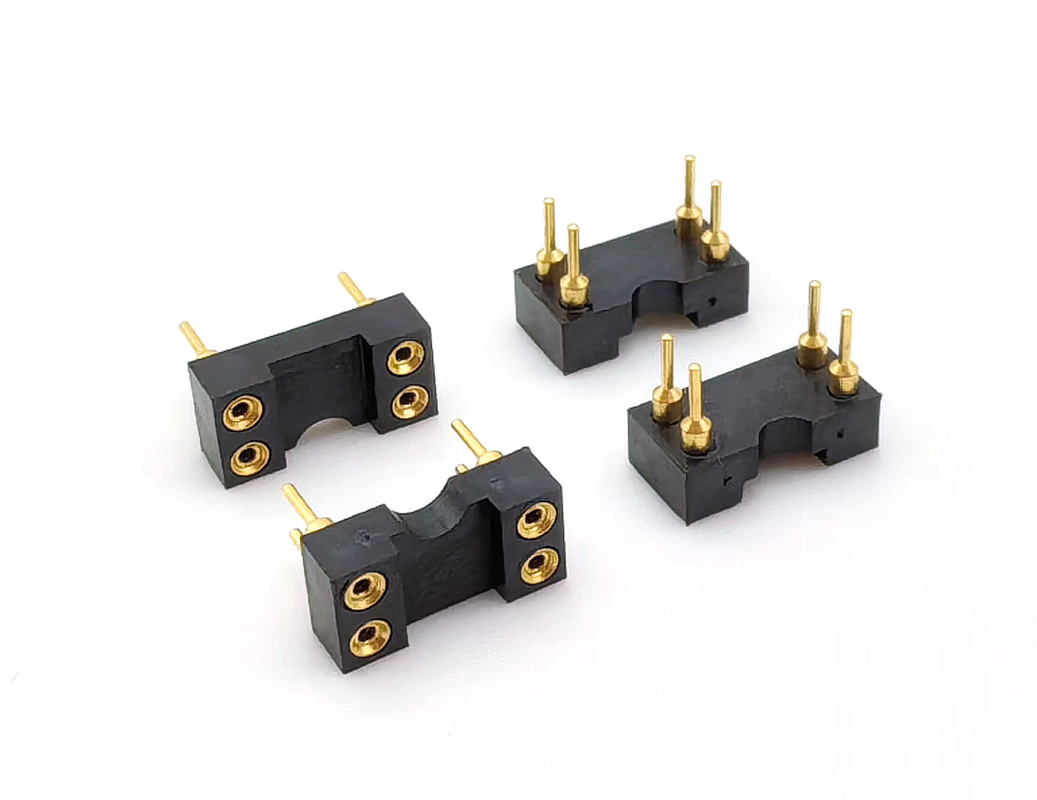

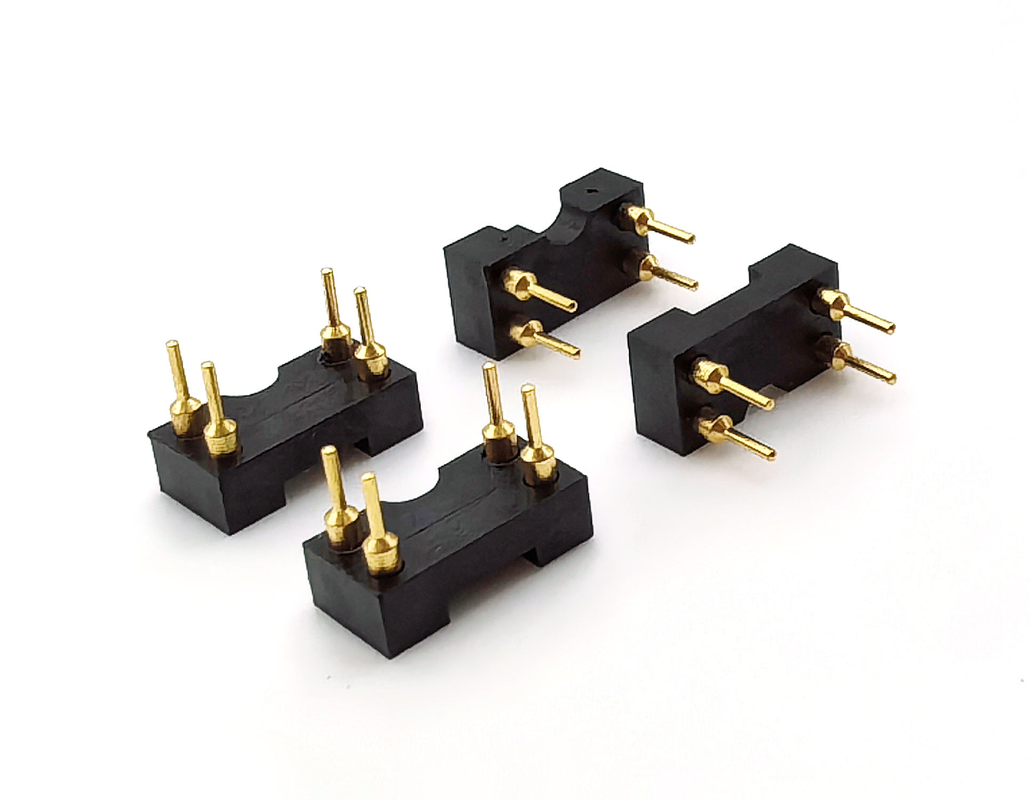

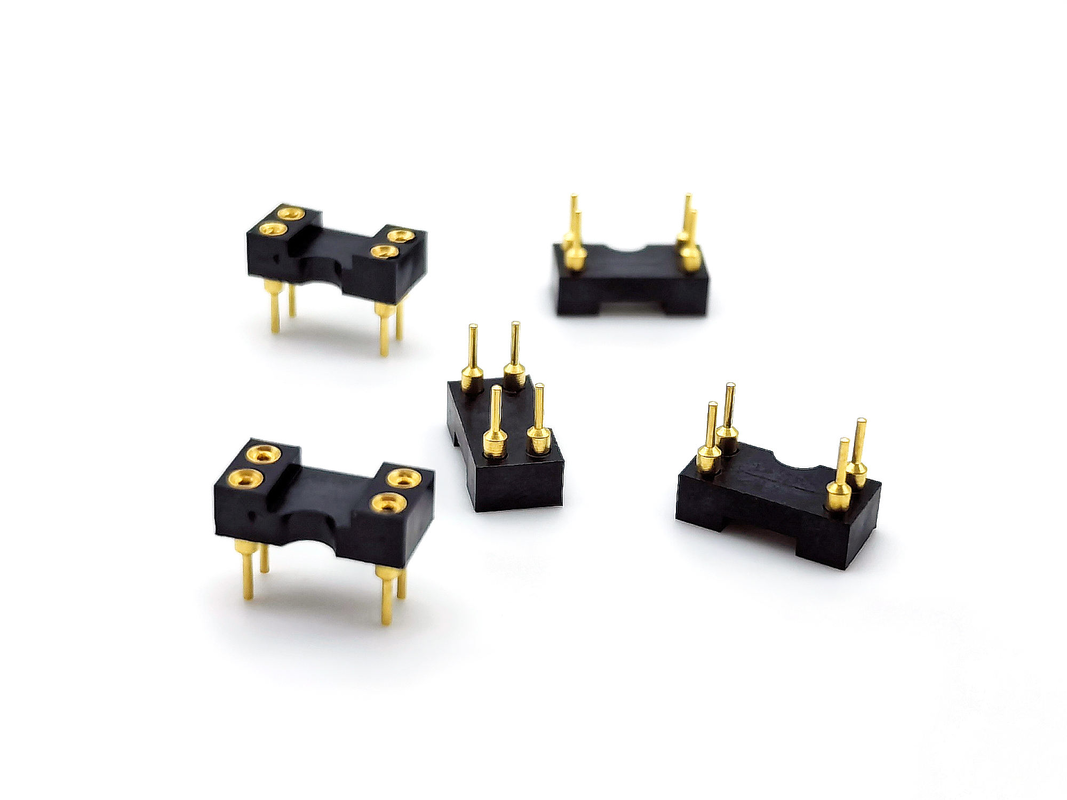

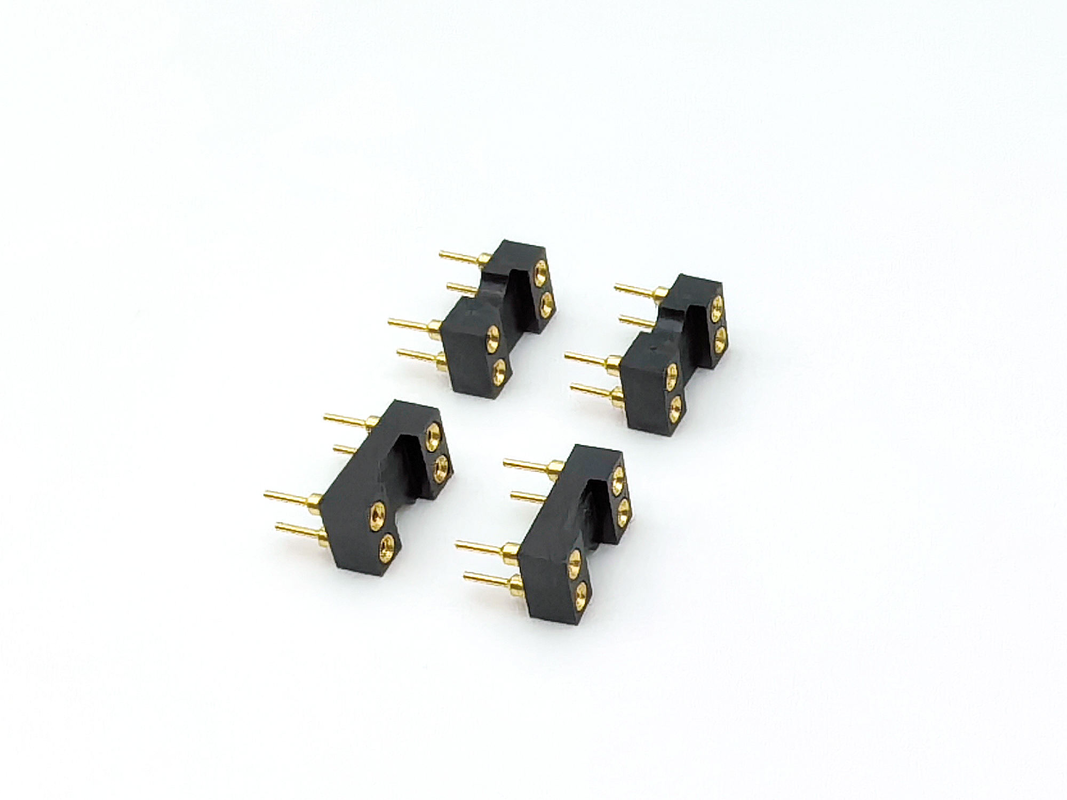

2.54mm Pitch IC Socket Hembra Recta H3.0mm 4P Oro Completo Carcasa PPS 60V

Destacar

• Contactos mecanizados de orificio redondo, chapado completo en oro, transmisión de señal estable de baja resistencia
• Aislante PPS de alta temperatura UL94V-0, rango de operación-40°C ~ +105°C, apto para entornos industriales hostiles
• Montaje DIP de orificio pasante recto, altura del cuerpo H3.0mm, huella compacta en PCB
• Embalaje en tubo, anti-daños para alimentación de taller SMT / montaje
• Tensión nominal de 60V, perfecto para zócalos de prueba IC, interconexión placa a placa

Descripción del producto

Material y características eléctricas

Guía de entorno y soldadura

Características del producto

1. Barril de contacto de orificio redondo mecanizado por CNC de precisión, contacto multipunto de 360°, anti-desprendimiento bajo vibración
2. Superficie de contacto chapada completamente en oro, anti-oxidación, mantiene baja resistencia de contacto en servicio a largo plazo
3. Carcasa PPS con relleno de vidrio, retardante de llama UL94V-0, excelente resistencia térmica y química
4. Terminación DIP de orificio pasante recto, junta de soldadura fuerte contra fuerza de inserción repetida
5. Paso estándar de 2.54 mm (0.100 "), totalmente compatible con conectores macho estándar de la industria de 2.54 mm
6. El embalaje en tubo evita arañazos en los contactos, conveniente para el montaje automático de fábrica

Ventaja del producto

1. En comparación con los conectores hembra estampados comunes: los contactos de orificio redondo mecanizados ofrecen una fuerza de contacto uniforme, un mejor rendimiento antivibración y ciclos de servicio más largos, ideales para zócalos de prueba y equipos de alta fiabilidad.
2. El chapado completo en oro elimina el riesgo de oxidación del contacto, adecuado para equipos que requieren almacenamiento a largo plazo y operación intermitente.
3. El aislante PPS supera al PBT / PA66 ordinario en resistencia a altas temperaturas, con menos deformación bajo el choque térmico de soldadura por ola.
4. La baja altura del cuerpo H3.0mm ahorra espacio vertical en el diseño de la PCB.
5. La unidad empaquetada en tubo protege los contactos chapados en oro, reduciendo la tasa de defectos durante la inspección de entrada y el manejo de la producción.
6. Huella estándar de 2.54 mm, reemplazo directo para números de pieza de zócalos IC / conectores hembra convencionales.

Aplicación

• Placas de control industrial, módulos periféricos PLC
• Instrumentos y medidores, accesorio de prueba IC / zócalo de quemado
• Placas de circuito auxiliar electrónicas médicas
• Pasarela de comunicación, módulos de sensores
• Controlador auxiliar electrónico automotriz
• Prototipo de I+D, placa de desarrollo embebido

Opciones de personalización

1. Compatibilidad de acoplamiento: Emparejar con conector macho estándar de paso de 2.54 mm, diámetro de pin de acoplamiento dentro del rango de 0.70-0.90 mm.
2. Entorno de trabajo: Seleccione esta versión de contacto mecanizado PPS si su producto final se enfrenta a amplias fluctuaciones de temperatura, vibraciones o necesita enchufar y desenchufar repetidamente. Elija la versión de contacto estampado para proyectos de consumo sensibles al costo sin acoplamientos frecuentes.
3. Tipo de montaje: Esta es la versión DIP de orificio pasante; si necesita montaje en superficie SMT, contáctenos para obtener un número de pieza alternativo.
4. Opción de chapado: Chapado completo en oro para alta fiabilidad; chapado selectivo de oro sobre estaño disponible para solicitudes optimizadas en costos.
5. Número de pines: Admitimos recuentos de pines personalizados de 2P a 40P en conectores hembra mecanizados de una sola fila.
