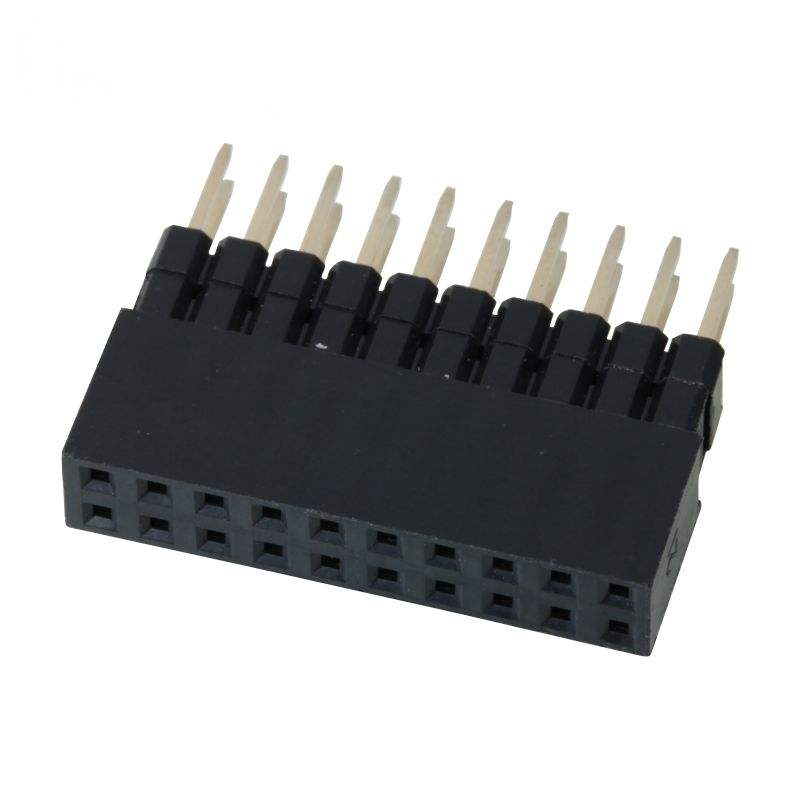

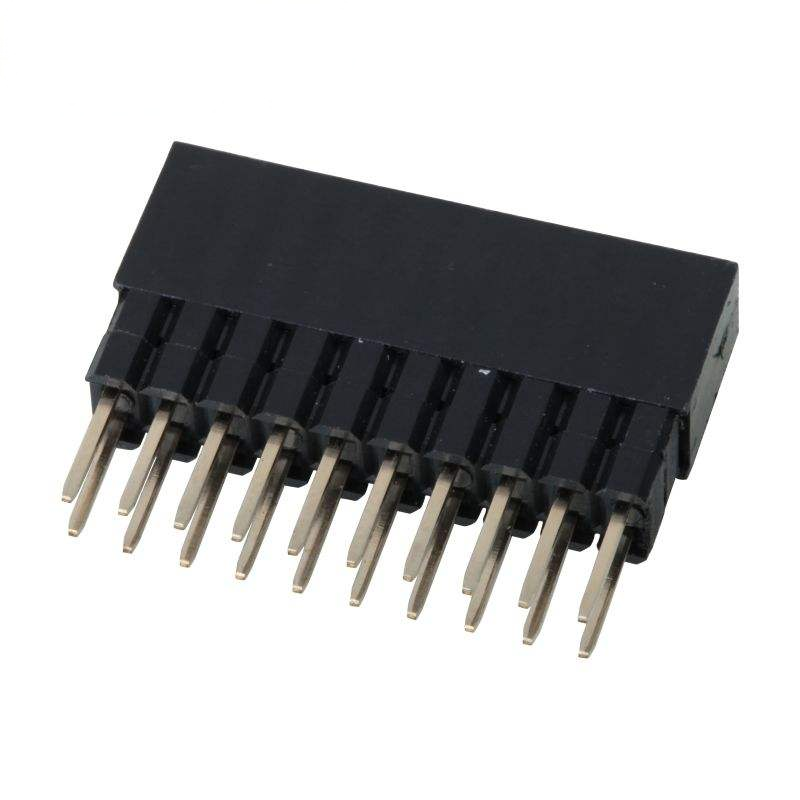

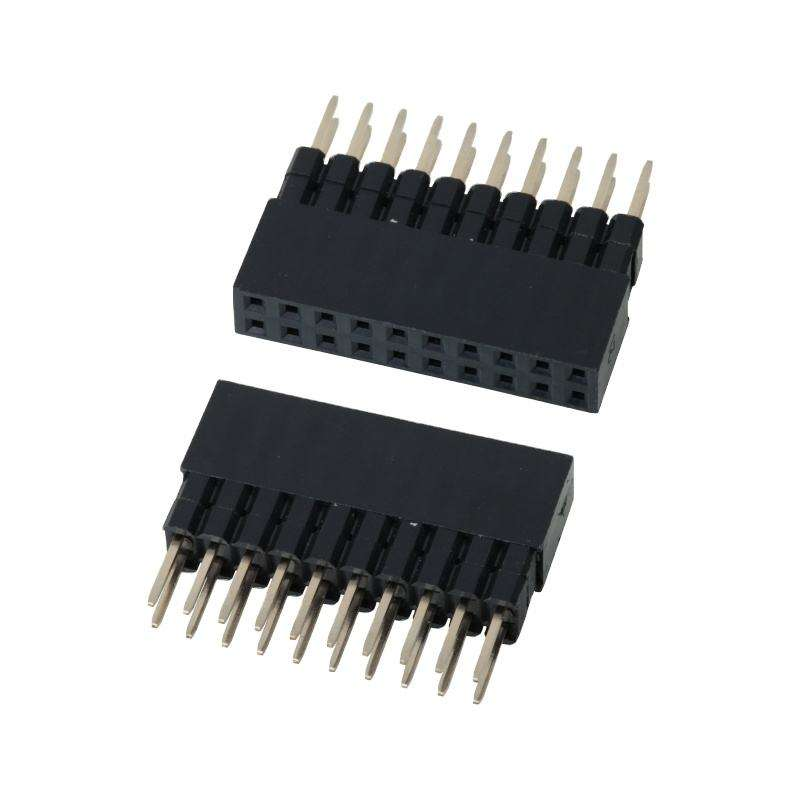

2.54 mm,0.64x0.4SQ conector de tono de doble fila conector de cabeza de alfiler femenino

Lo más destacado

• Contenedor femenino de doble fila de inclinación estándar de 2,54 mm,0.64×0,4 mm de contacto cuadradopara acoplamiento preciso con cabezales de alfiler masculinos a juego
• Insulador de alta temperatura UL94V-0, admite SMT reflow y ensamblaje de agujeros, compatible con RoHS y REACH
• Opciones de revestimiento flexibles: flash de oro / oro 3μ"-30μ" sobre níquel, cumple con los requisitos de nivel de señal y corriente moderada
• Con un amplio número de alfileres personalizables (2×2P hasta 2×40P), envases de cinta y bobina / bandeja / envases a granel para producción en masa
• Baja resistencia al contacto, integridad estable de la señal para las interconexiones industriales, IoT e integradas de PCB a PCB

Descripción del producto

Parámetros mecánicos generales

Características materiales y eléctricas

Guía de medio ambiente y soldadura

Características del producto

1. Diseño de dos filas, anchura de 2,54 mm (0,100"), dimensión de contacto cuadrada de 0,64 × 0,4 mm para una alineación precisa del pin-mating
2. Casas termoplásticas de alta temperatura UL94V-0, resistentes a las descargas térmicas de reflujo
3. Contactos de fósforo-bronce/bronce, revestimiento de oro/lata personalizable en las zonas de apareamiento y soldadura
4. Opciones múltiples de número de pines: de 2 × 2P a 2 × 40P; orientación vertical / en ángulo recto disponible
5. Apoyar los modos SMT de recogida y colocación de cinta y bobina, bandeja y embalaje a granel
6. Compatible con la Directiva RoHS, calificado para aplicaciones electrónicas de consumo, industriales e IoT

Ventaja del producto

1. 0.64×0,4 mm de contacto cuadrado: En comparación con las cabeceras femeninas de orificios redondos comunes, el contacto cuadrado ofrece un área de contacto más grande, una menor resistencia al contacto y un mejor rendimiento antivibración para equipos propensos a las vibraciones.
2. Conjunto doble compatible: admite tanto la soldadura manual a través del agujero como la producción en serie de cinta y bobina SMT; una serie de piezas cubre las fases de prototipo y producción en serie.
3. Solución de revestimiento flexible: Los ingenieros pueden seleccionar el revestimiento de estaño para proyectos sensibles a los costos o un espesor de oro específico para los contactos de señal de alta fiabilidad, evitando el desperdicio de costos excesivos.
4. Personalización del número de pines de alcance completo: 2×2P-2×40P cubre la mayoría de los escenarios de interconexión de tabla a tabla integrada, con un tiempo de entrega corto para las piezas estándar.
5. Rendimiento térmico estable: La carcasa de alta temperatura UL94V-0 reduce el riesgo de fusión de la carcasa durante la soldadura por reflujo, reduciendo la tasa de rechazo del conjunto.

Aplicación

• Máquinas y aparatos para la fabricación de equipos de control
• Puerta de enlace de IoT, hardware de controladores domésticos inteligentes
• Tablas de desarrollo integradas, equipos de ensayo y medición
• Modulos electrónicos auxiliares médicos
• Electrónica auxiliar para el interior de automóviles
• Productos electrónicos de consumo, unidades de alimentación

Opciones de personalización

1. Confirmar el tono: debe coincidir con el tono del encabezado del pin macho =2.54 mm, dimensiones de contacto 0,64 × 0,4 mm cuadrados.
2. Confirmar el número de pines: contar las señales totales del circuito; formato de fila doble = 2 × N posiciones.
3. Seleccionar el tipo de montaje:
   • SMT: seleccionar el embalaje de cinta y bobina para la máquina de recogida y colocación
   • A través del agujero: seleccionar el bulto/la bandeja para la soldadura manual
4. Orientación: vertical para el tablero de apilamiento; ángulo recto para la interconexión del tablero lateral.
5. Selección del revestimiento:
   • Pinos no sensibles a los costes para la transmisión de señales:
   • Pista de la señal/entorno de vibración: Revestida de oro (confirmar el requisito de espesor Au)
6. Entorno de funcionamiento: Si se trabaja en condiciones continuas > 85 °C, se seleccionará la versión de carcasa PA6T.
7. Descargue nuestra hoja de datos y huella de PCB para la importación de la biblioteca antes del diseño de PCB.
