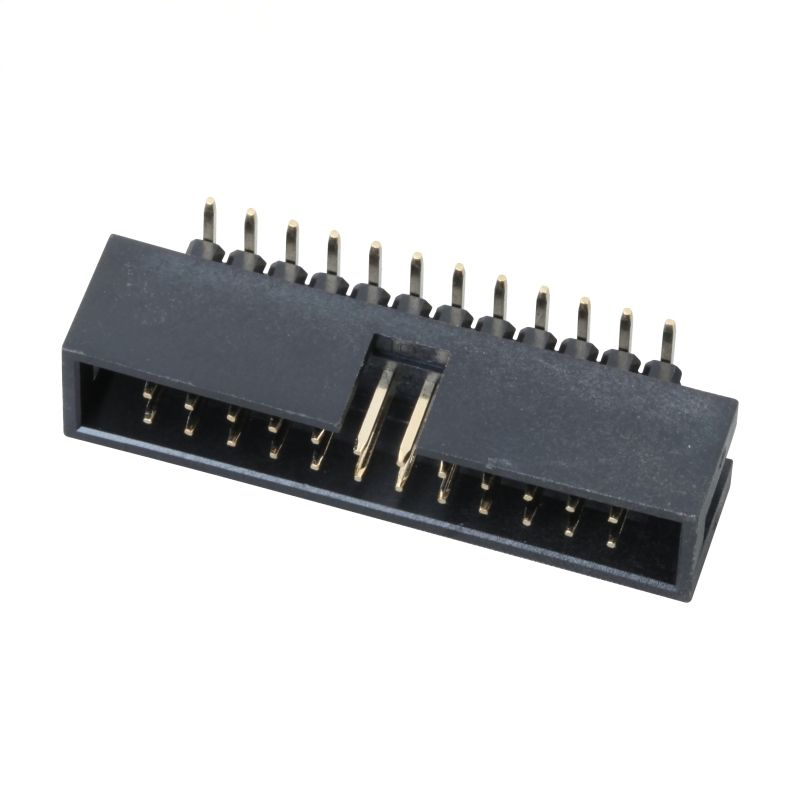

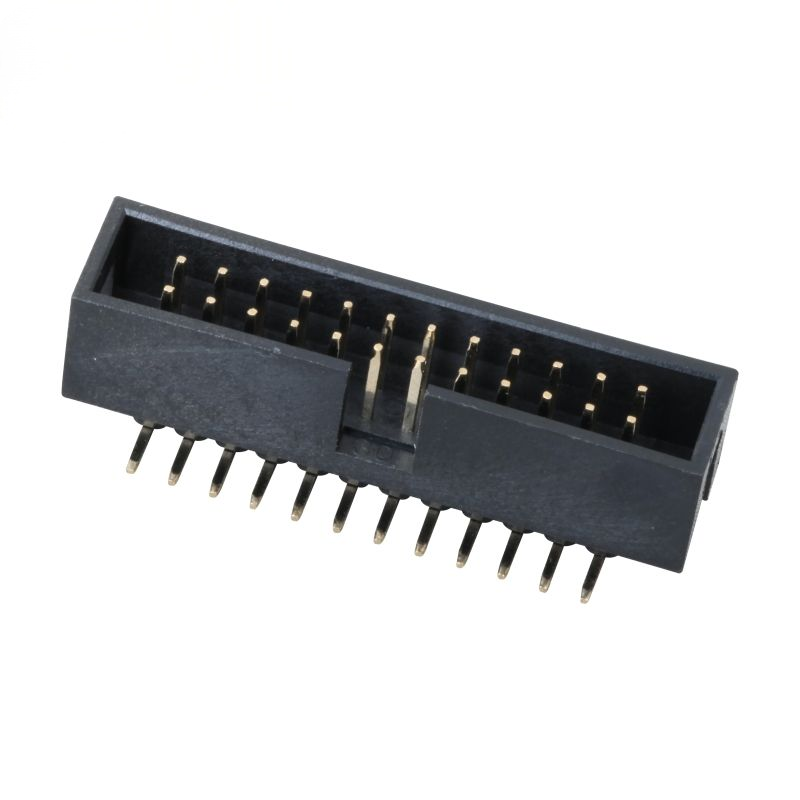

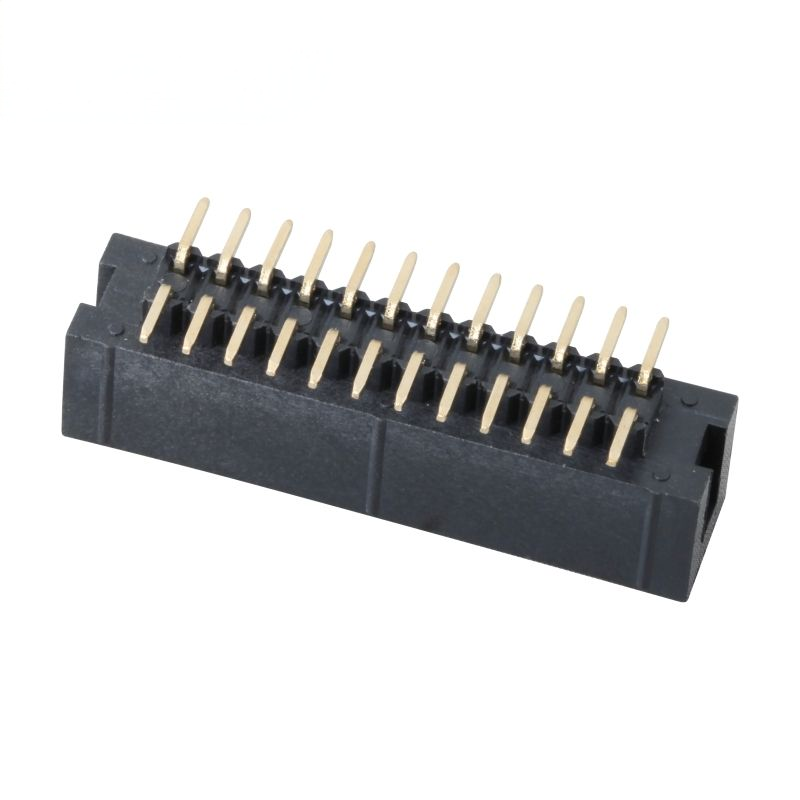

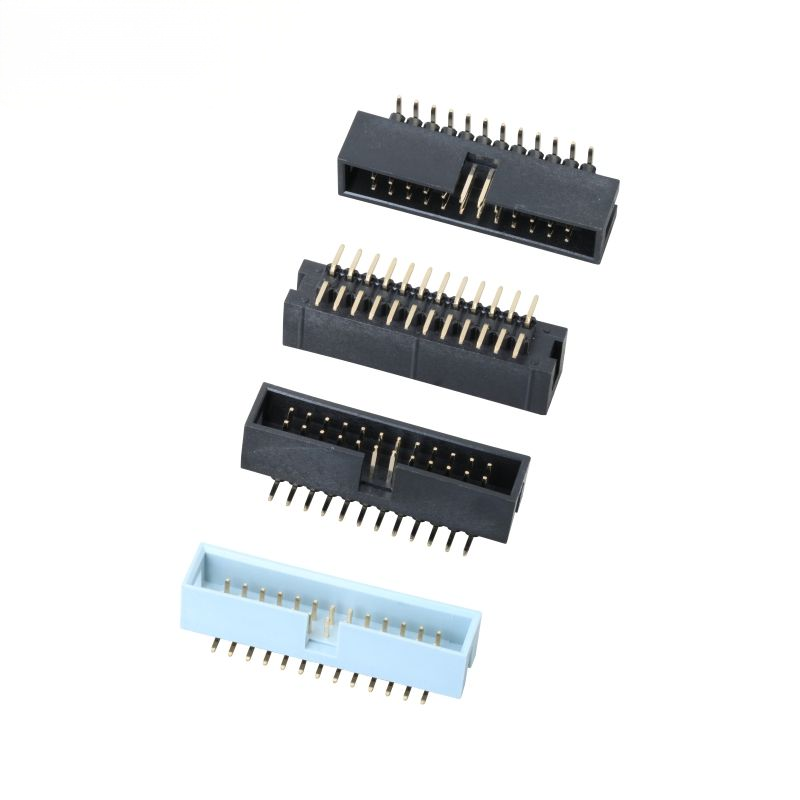

2.54-2xnPLB-H=8.8-SMT=10.5-SS Caja de cajas 2.54mm 3.0AMP Componentes electrónicos

Lo más destacado

• 2.54 mm de inclinación estándar, cabezal de caja envuelto SMT de doble fila, altura total H=8,8 mm, perfil total de PCB 10,5 mm, estructura de refuerzo de acero inoxidable (SS) para la lucha contra la deformación
• 3.0 Un valor de continuidad por perno, contactos de latón cuadrados de 0,64 mm, revestimiento opcional de oro / estaño sobre níquel para PCBA crítico para la señal o sensible a los costes
• La carcasa polarizada del sudario evita el apareamiento inverso; huella de pick-and-place optimizada para el ensamblaje de reflujo SMT de gran volumen
• Insulador PA6T de alta temperatura UL94V-0, compatible con RoHS-REACH, con número de pines configurable 6P-64P para interconexión cable-a-tablero/tablero-a-tablero

Descripción del producto

Parámetros mecánicos generales

Características materiales y eléctricas

Guía de medio ambiente y soldadura

Características del producto

1. El revestimiento reforzado de acero inoxidable resiste la distorsión de la carcasa durante el montaje y las vibraciones del campo
2. Terminador SMT de montaje en superficie, adaptado para la colocación automática de cinta y bobina; no se requiere perforación de agujeros en PCB
3. La llave de polarización incorporada elimina el riesgo de inserción inversa, evita daños en el circuito causados por el desacoplamiento
4. 0Los contactos de latón cuadrados de.64 mm proporcionan una fuerza de contacto estable; múltiples opciones de revestimiento (oro brillante, oro de 3 μ ", estaño-níquel) disponibles
5. El aislante de alta temperatura PA6T UL94V-0 soporta el esfuerzo térmico de reflujo libre de plomo
6. Rango de número de pines modular: 6P ~ 64P de doble fila, soporte para personalización del número de pines OEM
7. Opción compatible con RoHS y REACH, baja en halógenos disponible para proyectos industriales y médicos

Ventaja del producto

1. Refuerzo de acero inoxidable SS: En comparación con las cabeceras de cajas de plástico ordinario, el rendimiento anti-torsión y anti-choque mejora para los dispositivos industriales propensos a las vibraciones, reduciendo el riesgo de grieta de la carcasa durante la recogida y colocación.
2. Altura total exacta de 10,5 mm: Se ajusta a los requisitos de espacio libre mecánico de muchos sistemas IDC heredados de 2,54 mm; reemplazo directo para los encabezados de cajas del mercado convencional sin rediseño de PCB.
3. Rendimiento eléctrico equilibrado: 3 Una calificación por pin cubre tanto las líneas eléctricas de señal como las de baja potencia;Las selecciones de revestimiento flexibles reducen el costo de BOM para escenarios no de alta velocidad, al tiempo que admiten el revestimiento de oro para circuitos de señal de alta fiabilidad.
4. Geometría optimizada por SMT: La huella estable de soldadura reduce el riesgo de lapidación de tumbas en la producción en masa; el embalaje de cinta y bobina alimenta directamente las máquinas SMT, reduciendo el costo de la mano de obra manual.
5. Apoyo de muestras rápidas: Se pueden tomar muestras en un corto plazo para la validación de ingeniería.

Aplicación

• Los demás componentes de las máquinas de la partida 8545
• Puerta de enlace IoT, módulos de adquisición de sensores
• Equipos electrónicos auxiliares médicos
• Placas centrales de control doméstico inteligente
• Instrumento de ensayo y medición PCBA
• Interconexión interna de cable a tablero de terminales de comunicación
• Conexión de señal del equipo de automatización

Opciones de personalización

1. Confirmar el número de pines requerido: fila doble, total de pines de 6P a 64P; especificar el número exacto de pines al hacer la consulta.
2. Selección del revestimiento:
   • Estaño-níquel: circuitos de señal de uso general, optimizados en función de los costes, ambiente de humedad normal
   • 3 μ′′ de oro sobre el níquel: preferible para condiciones de vibración, alta temperatura o larga vida útil
3. Comprobación mecánica: comprobar que el espacio libre de altura total dentro de su recinto es de 10,5 mm; asegurarse de que el compañero de apareamiento sea el conector estándar de cable de cinta IDC de 2,54 mm.
4. Ensamblaje: seleccione Tape&Reel para SMT automático; Tray/Tube para prototipo de lotes pequeños.
5. Requisito especial: notifique si se necesita un material con bajo contenido de halógenos o de grado médico.
