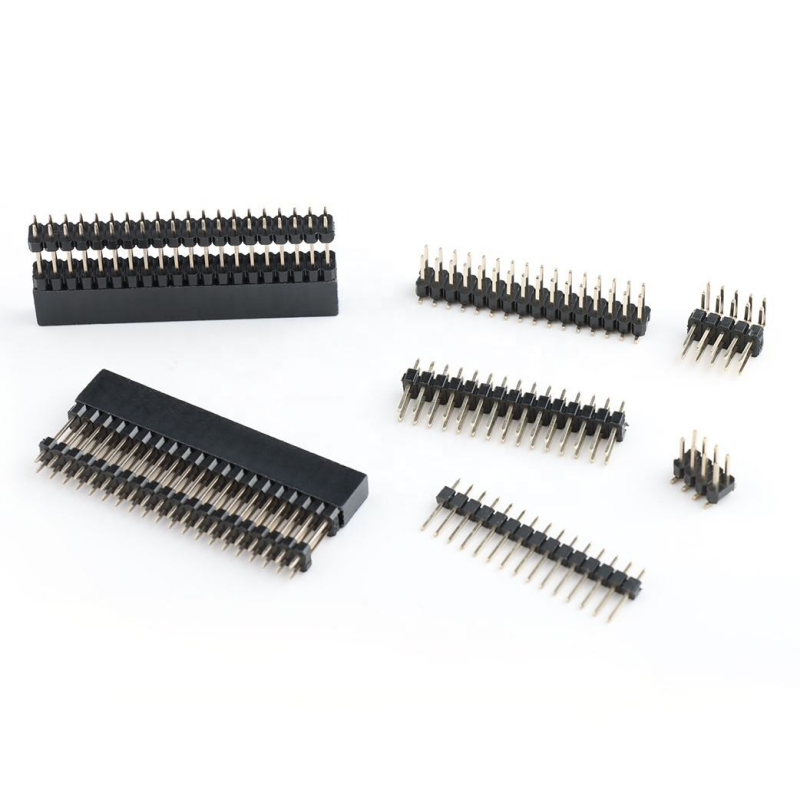

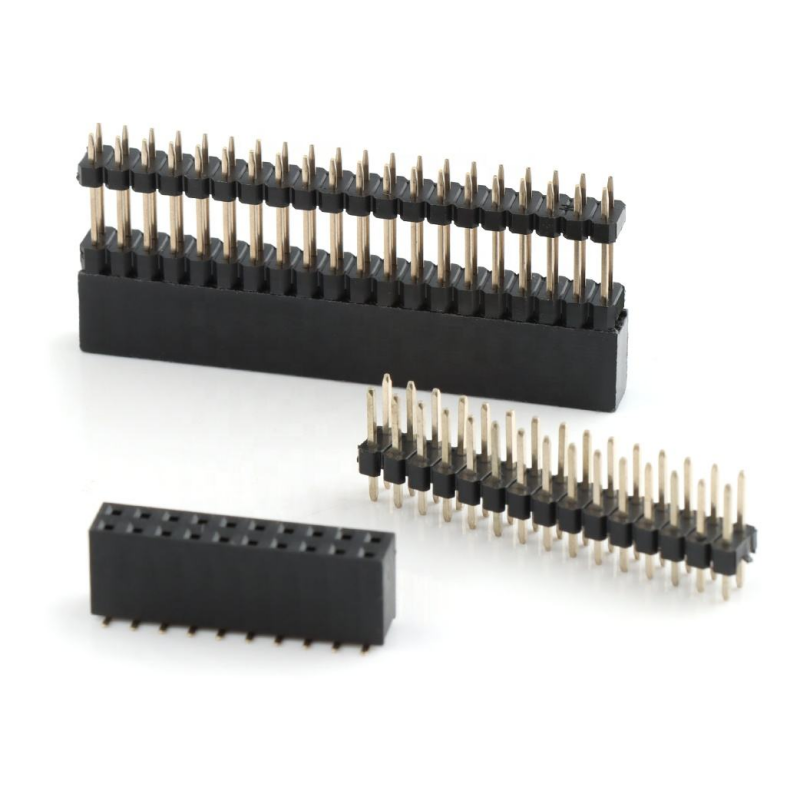

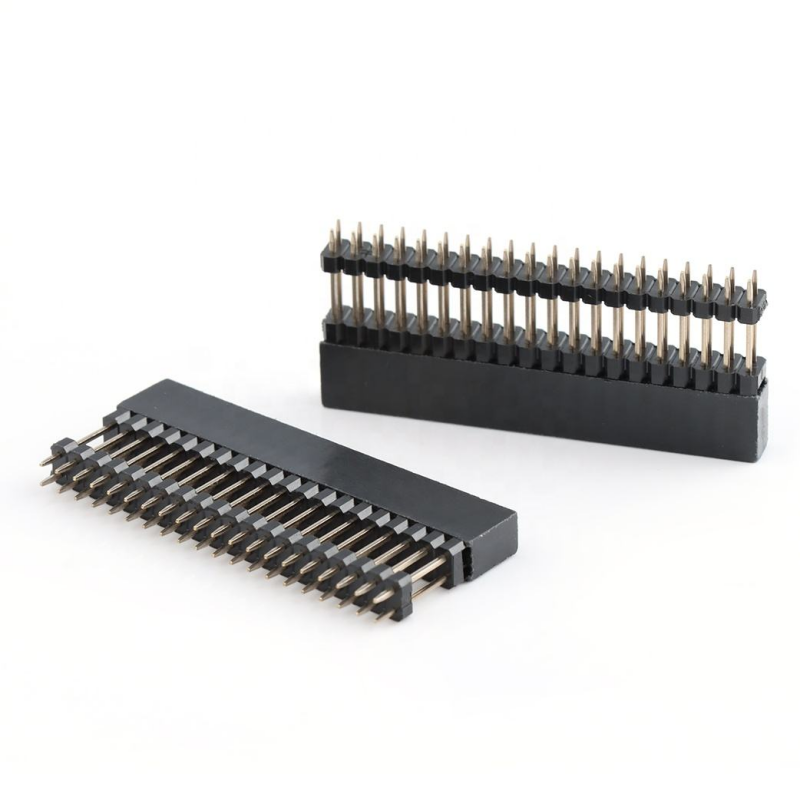

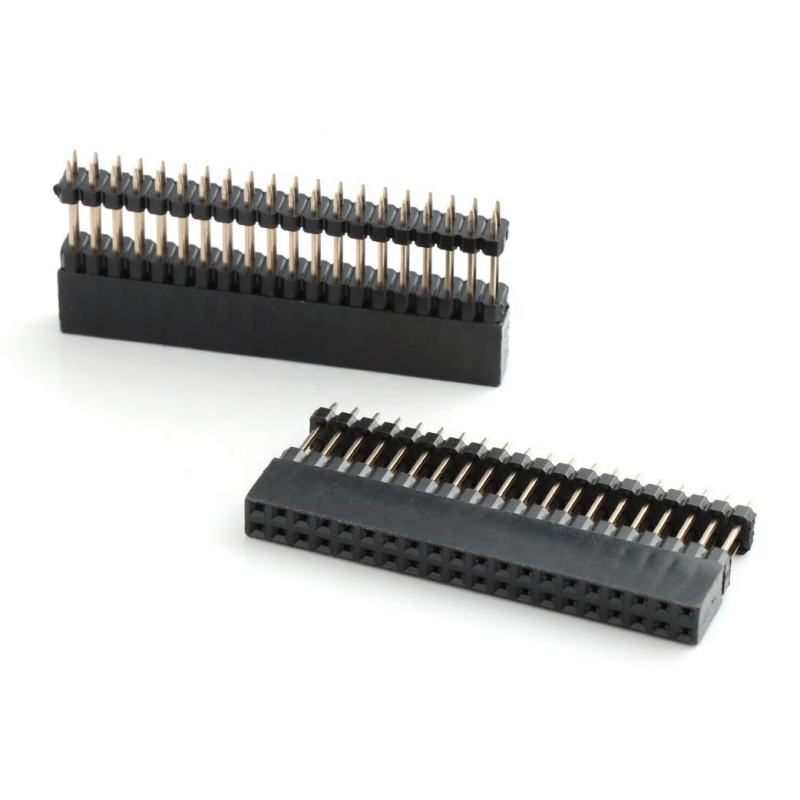

Conector de cabezal de pines de doble fila con paso de 2.54 mm, altura de 220 pines, cabezal de apilamiento recto, cabezal hembra de pines de 0.1 pulgadas

Destacar

• Cuerpo de apilamiento elevado, espacio vertical adicional para el diseño de apilamiento de componentes en la placa
• Paso estándar de 2.54 mm (0.1 ") de doble fila 2 × 20P, totalmente compatible con los cabezales de pines macho convencionales de 0.1 pulgada
• Diseño vertical recto a través del orificio, fuerte retención mecánica para enchufar y desenchufar repetidamente
• Aislante ignífugo UL94-V-0, conforme a RoHS, admite opciones de estañado / chapado selectivo en oro
• Altura de apilamiento personalizable, longitud del pin y espesor del chapado para proyectos industriales y de prototipos

Los cabezales de pines son conectores metálicos rígidos soldados a una placa de circuito e sobresalen para recibir una conexión de un zócalo hembra. Si bien los cabezales de pines (a menudo llamados PH o cabezales) son machos por definición, los equivalentes hembra también son bastante comunes y nos referimos a ellos como cabezales hembra (FH) o conectores de cabezal.
Paso: 1.27 mm / 2.0 mm / 2.54 mm
Material: Material del aislante: PA6T / PBT
Material de contacto: Latón / Bronce fosforado
Forma: Curva / Recta
Pin: 2-40 pines

Descripción del producto

Parámetros mecánicos generales

Características materiales y eléctricas

Guía de entorno y soldadura

Características del producto

1. Doble fila 2 × 20P (40 contactos), paso estándar de 2.54 mm / 0.1 pulgada, interoperable con cabezales de pines macho de 0.1” disponibles en el mercado
2. Carcasa aislante elevada, mayor espacio de apilamiento para evitar colisiones de componentes entre PCBs apilados
3. Construcción vertical recta a través del orificio; posicionamiento estable durante la soldadura por ola
4. Zócalos de contacto hembra con resorte, fuerza de agarre constante para evitar conexiones intermitentes
5. Carcasa negra PA6T / PBT, resistencia al fuego UL94-V-0, amplio rango de temperatura de funcionamiento
6. Múltiples opciones de chapado: estaño puro, flash de oro selectivo sobre base de níquel para diferentes requisitos de vida útil
7. Conforme a RoHS y REACH, disponible para ajuste de dimensiones OEM (longitud del pin, altura de apilamiento, número de pines)

Ventaja del producto

1. Ventaja de apilamiento elevado: Resuelve problemas de interferencia cuando se montan componentes altos en PCBs superpuestos; no es necesario modificar el diseño de la PCB. Se diferencia de los cabezales hembra de perfil bajo ordinarios.
2. Intercambiabilidad: Tolerancia estricta de la dimensión del paso de 2.54 mm, se acopla directamente con cabezales de pines macho genéricos de 0.1 pulgada de los principales proveedores.
3. Fiabilidad mecánica: La soldadura a través del orificio proporciona una resistencia a la extracción mucho mayor que los cabezales SMT, adecuada para dispositivos sometidos a golpes y vibraciones.
4. Solución de chapado flexible en costos: Oro selectivo solo en el área de acoplamiento de contacto equilibra la vida útil y el costo de la lista de materiales, en lugar de un costoso chapado en oro de superficie completa.
5. Flexibilidad de ingeniería: Admite modificaciones en la altura de apilamiento, la longitud de la cola del pin y el número de pines para una adaptación rápida del proyecto.

Aplicación

• Placas de control integradas y módulos de control industrial
• Gateway IoT, unidades de adquisición de sensores
• Placas de expansión de computadoras de placa única, plataformas de desarrollo de prototipos
• Equipos de automatización, instrumentos de prueba y medición
• Electrónica de consumo, módulos de apilamiento de fuentes de alimentación
• Equipos auxiliares médicos, placas periféricas de comunicación

Opciones de personalización

1. Confirmar pieza de acoplamiento: Debe coincidir con el cabezal de pines macho de doble fila con paso de 2.54 mm; verificar el tamaño cuadrado del pin y la profundidad de acoplamiento.
2. Planificación de la altura de apilamiento: Mida el componente más alto en la PCB inferior, seleccione una altura de carcasa elevada adecuada para evitar colisiones físicas.
3. Montaje: Este es de tipo a través del orificio; asegúrese de que la huella de la PCB coincida con el diseño de la almohadilla a través del orificio. No usar para líneas de ensamblaje solo SMT.
4. Elección de chapado: Chapado en estaño para conexiones estáticas de bajo ciclo de acoplamiento; oro selectivo para enchufar y desenchufar con frecuencia o entornos industriales húmedos.
5. Reducción de corriente: Reduzca la corriente por pin en aplicaciones mixtas de alta densidad de señales y potencia.
6. Solicitud personalizada: Si el 2 × 20 estándar no encaja, podemos cortar o moldear variantes con otros recuentos de pines.
