2.0mm Pitch Female Pin Header SMT 2*9pin Conector de cabeza de pin de filas dobles

Lo más destacado

• 2.0 mm de anchura, doble fila 2 × 9Pin SMT diseño de montaje en superficie, ahorra huella de PCB frente a su contraparte de 2,54 mm
• Casas PA6T de alta temperatura, compatibles con las líneas de ensamblaje de soldadura por reflujo estándar
• Contactos de fósforo-bronce, revestimiento de oro opcional, señal estable y baja resistencia al contacto
• Impresión estándar, sustitución de los equivalentes tradicionales de la industria
• Conformidad con RoHS y REACH; embalaje en bandejas para la producción en masa SMT de gran volumen

Los encabezados de pin son conectores metálicos rígidos que se soldan a una placa de circuito y se pegan para recibir una conexión desde un enchufe femenino.o cabeceras) son masculinos por definición, los equivalentes femeninos también son bastante comunes, y nos referimos a ellos como encabezados femeninos (FH) o conectores de encabezado.
El tono:1.27mm/2.0mm/2.54mm
Material: El material aislante es PA6T/PBT.
Material de contacto: latón/bronce de fósforo
Forma: curva/derecha
Pín: 2-40 Pín
Alturas:8.5 mm/9.5 mm/10.5 mm/11.5 mm

Descripción del producto

Parámetros mecánicos generales

Características materiales y eléctricas

Guía de medio ambiente y soldadura

Características del producto

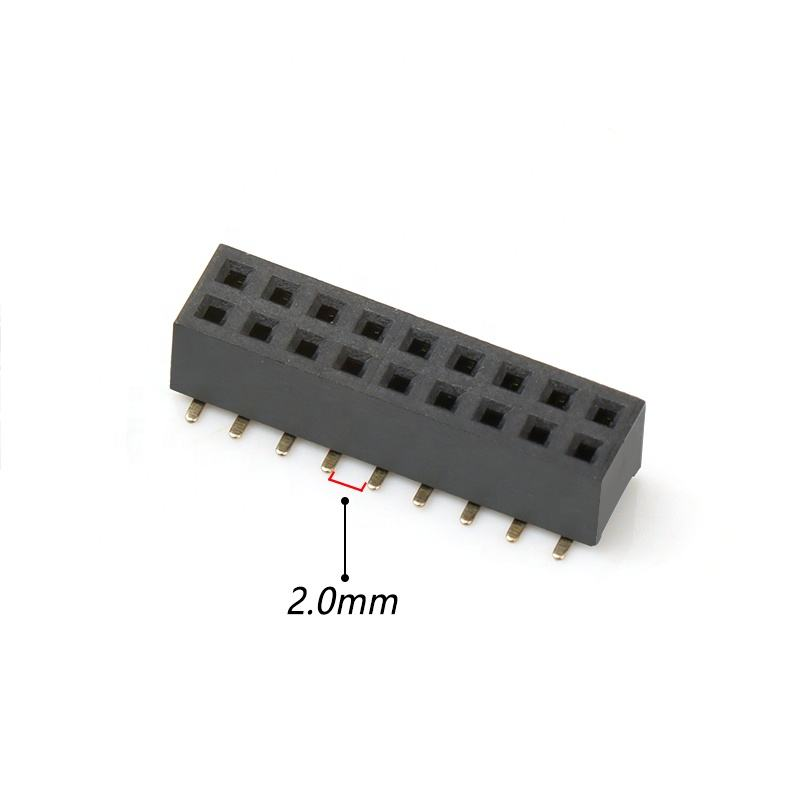

1. Configuración de dos filas 2×9Pin, 18 posiciones de contacto totales para la transmisión de señales multicanal
2. Profil de montaje de superficie SMT, adaptable al conjunto automático de reflujo; no se requiere perforación PTH
3. Aislador de alta temperatura UL94V-0 PA6T, resistente a la deformación térmica durante el proceso de reflujo
4. Los terminales de contacto de fósforo-bronce ofrecen un buen rendimiento de resorte para ciclos de apareamiento repetidos

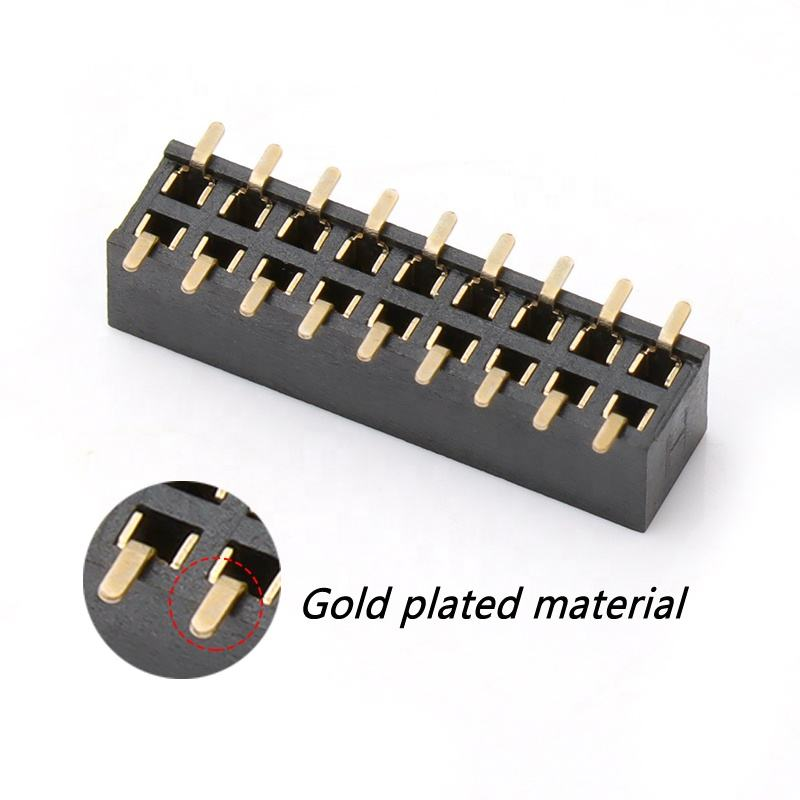

5. Opciones de revestimiento flexibles: oro flash/estaño sobre níquel para equilibrar el coste y la resistencia a la corrosión
6. Patrón de tierra de PCB estándar, fácil importación de bibliotecas para Altium, KiCad, Cadence
7. Color negro de la carcasa; embalaje en bandeja para la producción de la máquina de recogida y colocación SMT de alta velocidad
8. Cumple con RoHS y REACH para el acceso al mercado mundial

Ventaja del producto

1. Diseño para ahorrar espacio: 2,0 mm de anchura reduce el área ocupada por el PCB en comparación con los encabezados tradicionales de 2,54 mm, ideal para hardware integrado compacto.
2. No perjudicial para la producción en masa: El diseño de bandejas SMT funciona perfectamente con las máquinas de recogida y colocación, reduciendo el coste de mano de obra de montaje.
3. Rendimiento fiable de contacto: Los terminales de bronce-fósforo mantienen una fuerza de resorte estable después de un enchufe repetido, evitando fallas intermitentes de la señal.
4. Conveniencia de la ingeniería: huella estándar, biblioteca de PCB lista para usar, acorta el ciclo de validación del hardware.
5. Revestimiento flexible en función de los costes: recubrimiento selecto de estaño para aplicaciones generales de señales; recubrimiento dorado para ambientes de trabajo de alta vibración / alta humedad.
6. Intercambiabilidad: pin-to-pin compatible con las piezas equivalentes del mercado convencional, admite la sustitución de la BOM sin necesidad de rediseño.

Aplicación

• Tableros de control integrados y módulos de pasarela de IoT
• Sensores industriales y hardware de adquisición de datos
• Equipo de control auxiliar médico
• Control de hogar inteligente PCBA
• Tablas de interfaz periféricas de LCD / pantalla
• Interconexión interna del instrumento de ensayo y medición
• Conjuntos electrónicos no de seguridad para automóviles

Opciones de personalización

1. Confirme el paso: seleccione estrictamente la cabeza masculina de apareamiento de 2,0 mm; mezclarse con el paso de 2,54 mm causará daños en el ensamblaje.
2. Tipo de montaje: seleccione esta versión SMT si su proyecto requiere un procesamiento SMT completo; seleccione el tipo de orificio a través si la soldadura manual es dominante.
3. Selección del revestimiento:
   • Esta categoría incluye los componentes de los circuitos de señales de humedad normal en interiores.
   • Revestimiento flash dorado: para escenarios de trabajo al aire libre, con intensas vibraciones o con alta humedad.
4. Recordatorio térmico: el diseño de la almohadilla de PCB deberá seguir el patrón de tierra recomendado; evitar el cortocircuito de la almohadilla durante el reflujo.
5. Limites de corriente: cada pin máximo 2A; no se utilicen para circuitos de alimentación de energía pesada más allá de los parámetros nominal.
6. Comprobar el emparejamiento: verificar el requisito total de 18 pines (2×9); póngase en contacto con nosotros para personalizar si necesita otros recuentos de pines.
