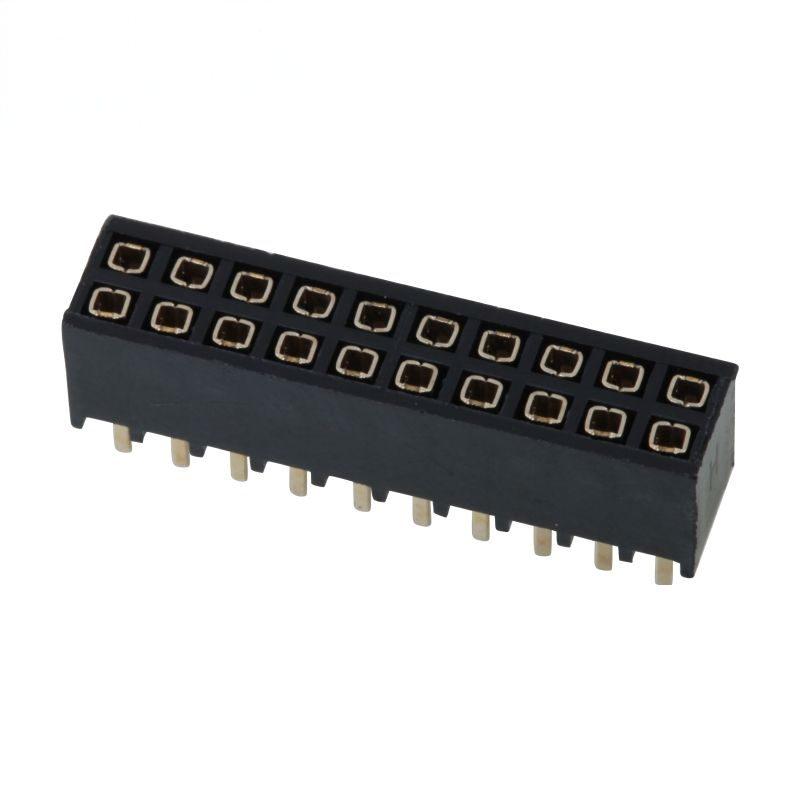

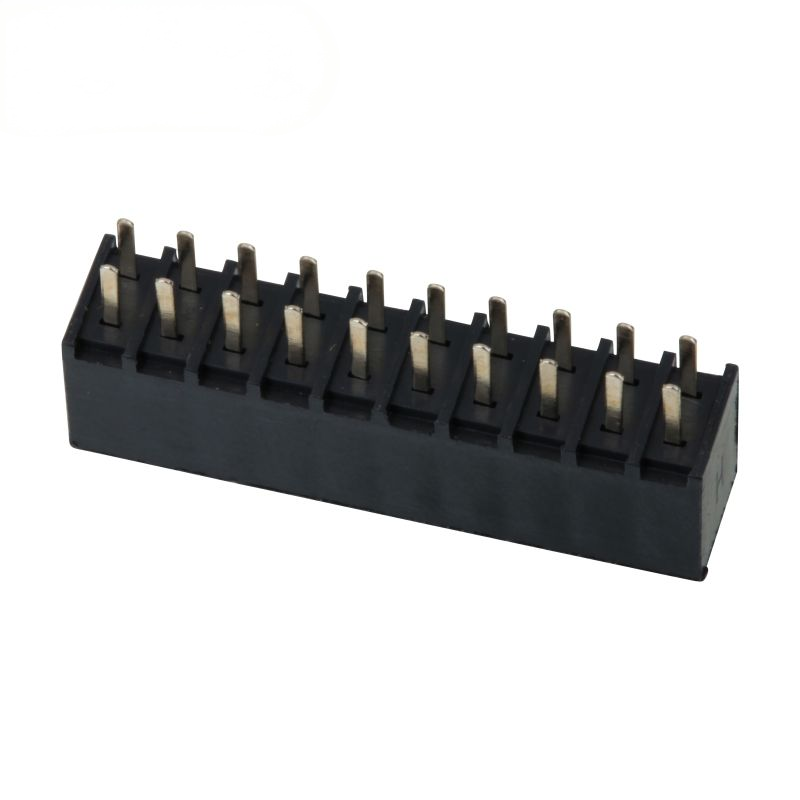

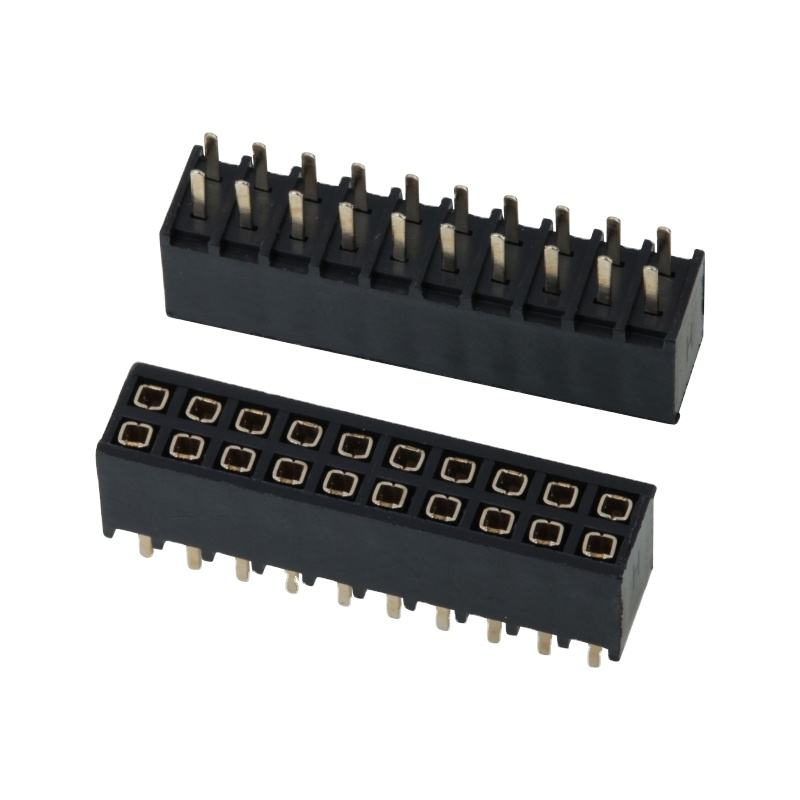

Conector hembra DIP de 2.54 mm de paso, fila doble, hembra, recto

Encabezado femenino DIP 2.54 mm Pitch doble fila Encabezado femenino recto Socket Pin Strip Connector

Lo más destacado

• Cabecera femenina de doble fila DIP a través del agujero estándar de la industria de 2,54 mm (0,100"), plena interoperabilidad con las cabeceras masculinas estándar de 2,54 mm
• Los terminales de contacto de fósforo-bronce, revestimiento de oro/lata opcional, contacto estable bajo vibración y apareamiento frecuente
• En el caso de las máquinas de trituración, el valor de la presión de la presión de trituración se calculará en función de la presión de la presión de trituración.
• Amplio rango de número de pines 2×2P-2×40P, altura de cola de pines / aislante personalizada disponible para proyectos OEM
• Solución de interconexión compatible con RoHS y REACH y rentable para el apilamiento y la creación de prototipos

Descripción del producto

Parámetros mecánicos generales

Características materiales y eléctricas

Guía de medio ambiente y soldadura

Características del producto

1. Instalación vertical recta DIP a través del agujero de doble fila, anclaje mecánico de PCB resistente a los golpes y vibraciones
2. Pista estándar de 2,54 mm, totalmente compatible con las huellas de cabeza masculinas de 2,54 mm y los componentes disponibles
3. Los contactos de resorte de fósforo-bronce mantienen una fuerza de contacto constante durante los ciclos de apareamiento, resisten el aflojamiento del contacto
4. Aislador PBT negro, retardador de llama UL94‐V0, resistente a la tensión térmica de soldadura por ondas sin deformación
5. Opciones de revestimiento flexibles: revestimiento de estaño para uso general; revestimiento de níquel bajo el oro para el rendimiento anti-oxidante en ambientes hostiles
6. Cobertura del número de pines: 2×2P hasta 2×40P; se admite la longitud de cola de pines y la altura de la carcasa personalizadas
7. Compatible con RoHS/REACH, suministrado en bolsas o cajas para montaje de gran volumen

Ventaja del producto

1. Gran retención de PCB: La soldadura por agujero DIP ofrece una estabilidad mecánica mucho mejor que las cabeceras SMT para equipos propensos a las vibraciones, evitando que el conector se levante del PCB.
2. Compatibilidad total con los ecosistemas: el paso estándar de la industria de 2,54 mm reduce el riesgo de abastecimiento de componentes; sustitución de los equivalentes del mercado convencional.
3. Disposición de dos filas de alta densidad: El diseño de dos filas incluye más canales de señal dentro de una huella de PCB más corta en comparación con las soluciones de una sola fila, ahorra espacio en la placa.
4. Solución de revestimiento de doble grado: La variante con chapa de estaño controla el coste de los BOM para los productos de grado comercial; la opción con chapa de oro mitiga la oxidación para los dispositivos de larga vida en exteriores / con alta humedad.
5. Iteración rápida del proyecto: Cuentas de pines estándar disponibles para la creación rápida de prototipos; dimensiones personalizadas disponibles para la producción en masa de OEM.
6. Accesible para montaje: El aislante resiste la distorsión térmica de la soldadura por ondas, menor tasa de rechazo del montaje en las líneas de producción SMT / soldadura por ondas.

Aplicación

• Los demás componentes de las máquinas de la partida 8545
• Sistemas integrados, computadoras de una sola placa, tableros de desarrollo
• Puertas de enlace de sensores IoT, hardware para el hogar inteligente
• Equipo de ensayo y medición
• Modulos de control auxiliares de la robótica
• Electrónica auxiliar para el interior de automóviles
• Modulos de señales no críticas para uso médico
• Electrónica de consumo, prototipos y equipos de bricolaje

Opciones de personalización

1. Confirmar la configuración del pin: Definir la cantidad total de alfileres (2×N), el diseño de dos filas; verificar que la inclinación del encabezado masculino y el espaciamiento de filas coincidan estrictamente en 2,54 mm.
2. Verificación del montaje: Se seleccionará la versión recta DIP cuando se requiera una fuerte resistencia a los golpes mecánicos; se seleccionará la variante de ángulo recto si se requiere un acoplamiento lateral.
3. Selección del revestimiento:
   • El revestimiento de estaño: dispositivos comerciales en interiores, ambiente de humedad normal, proyectos sensibles a los costes.
   • Revestimiento con oro: exterior, alta humedad, larga vida útil, escenarios frecuentes de enchufe y descarga.
4. Validación de la huella de PCB: Confirmar que el diámetro del orificio del PCB coincide con la dimensión del pin DIP; comprobar la altura del aislante para evitar interferencias mecánicas con los componentes circundantes.
5. Compatibilidad térmica: Si se aplica el proceso de soldadura por ondas, se debe confirmar que el material aislante cumple los requisitos de temperatura de soldadura.
6. Requisito de aduana: Presentar el dibujo de la longitud de la cola de pines no estándar, la altura del aislante o el número especial de pines.
