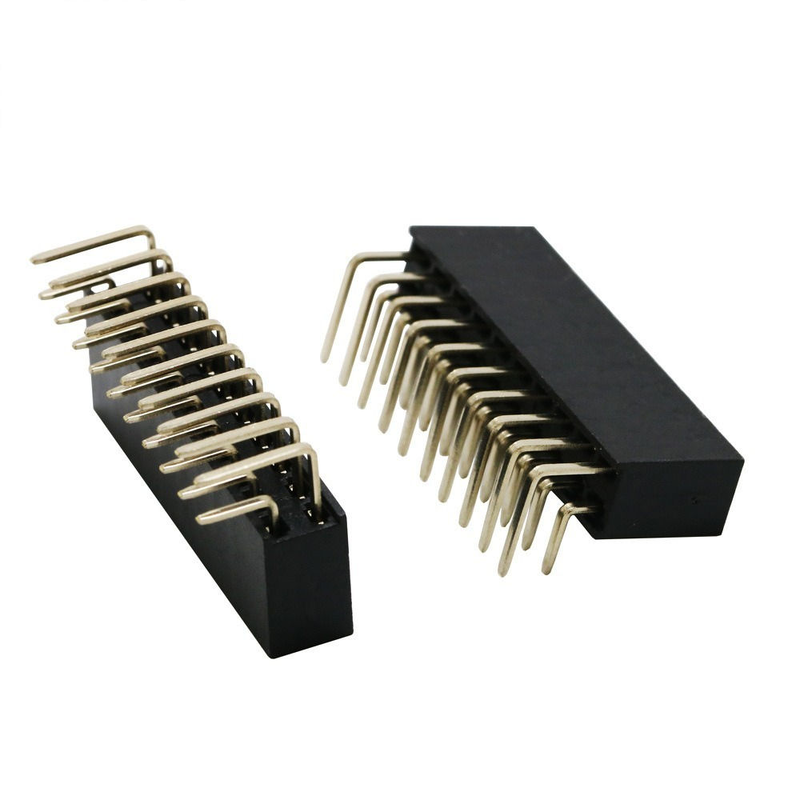

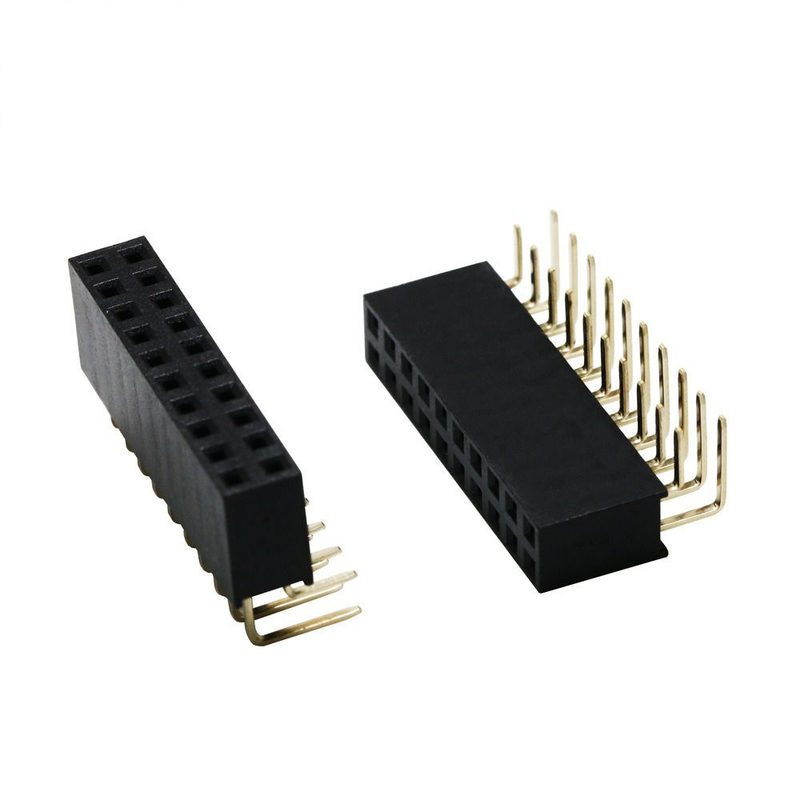

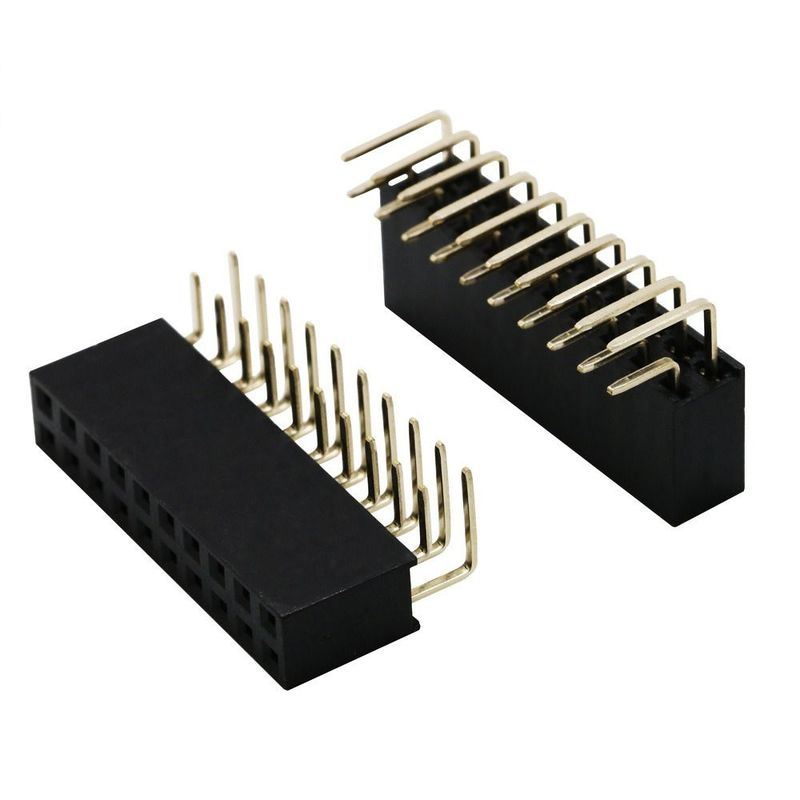

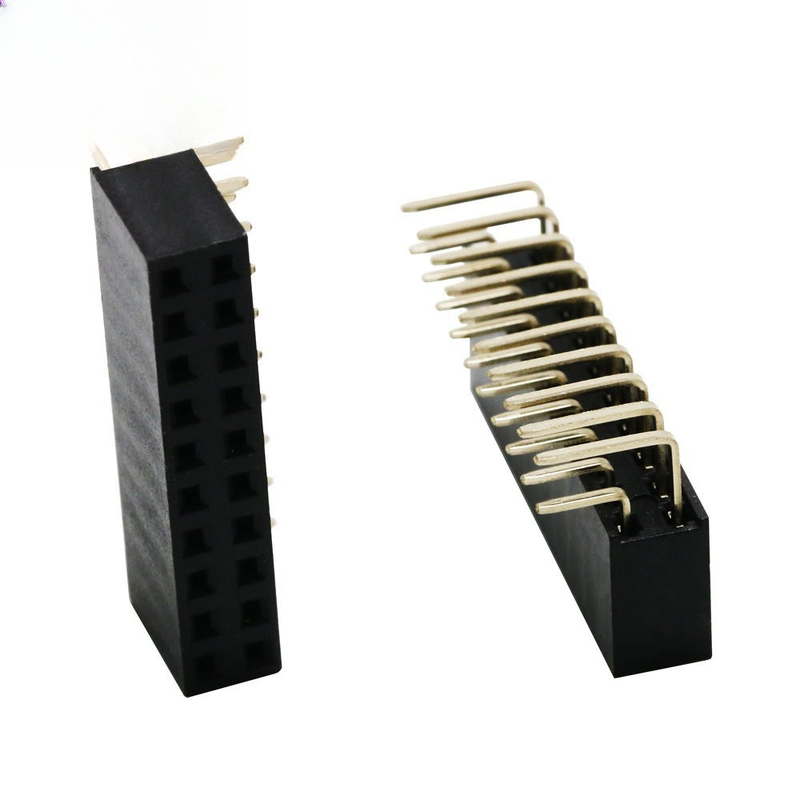

2X10P 20P Dos filas dobladas de cabeza femenina Pitch 2.54mm Pin PBT Material de fósforo contactos de bronce

2X10P 20P Dos filas dobladas de cabeza femenina Pitch 2.54mm Pin PBT Material de fósforo contactos de bronce

Lo más destacado

• Cabecera femenina doblada en ángulo recto de 2 filas de 20 posiciones, anchura estándar de la industria de 2,54 mm (0,100"), compatible con las cabeceras masculinas de 2,54 mm
• Contactos de doble haz de fósforo-bronce: fuerza de resorte estable, baja resistencia al contacto, larga duración del ciclo de apareamiento, superiores a los contactos de latón ordinarios bajo ciclos de vibración y temperatura
• Aislador de PBT negro UL94‐V0 ignífugo, buena resistencia al calor para el proceso de soldadura por ondas, menor deformación de la carcasa durante el ensamblaje de producción en serie
• Terminación curvada en ángulo recto para el enrutamiento horizontal de PCB a PCB / placa a cable, ahorra espacio en el recinto vertical; recuento de pines y revestimiento personalizable para proyectos OEM
• Compatible con RoHS y REACH, consistencia estable de los lotes, admite prototipos de pequeños lotes y pedidos de fabricación de gran volumen

Descripción del producto

Parámetros mecánicos generales

Características materiales y eléctricas

Guía de medio ambiente y soldadura

Características del producto

1. Dos filas 2×10P (total 20 pines), anchura de 2,54 mm, curvado en ángulo recto con terminación de orificio para montaje horizontal
2. Estructura de contacto de doble haz de fósforo-bronce, mantiene una presión de contacto fiable en escenarios de choque y vibración
3. Aislador de PBT con clasificación UL94‐V0, excelente estabilidad térmica contra el calor de soldadura, anti-grietas bajo oscilaciones de temperatura
4. Opciones múltiples de revestimiento: estaño sobre níquel para señal general; oro sobre níquel para aplicaciones de alta fiabilidad / entorno húmedo
5. Interfaz estándar de apareamiento de pines cuadrados de 0,64 mm, interoperable con la serie de cabeceras de pines de 2,54 mm de la corriente mundial
6. Conforme a la Directiva RoHS, con un número de alfileres personalizable, espesor del revestimiento, localización de las clavijas según los requisitos de los dibujos del cliente

Ventaja del producto

1. Actualización de la confiabilidad del contacto: los contactos de resorte de fósforo-bronce frente al latón ordinario, mejor resistencia a la relajación por esfuerzo; la fuerza del resorte de contacto se mantiene constante después de los enchufes repetidos,Reduce el riesgo de fallas de señal intermitentes en los equipos de vibración.
2. Viviendas adecuadas para las asambleas: El material PBT resiste a altas temperaturas de soldadura por ondas; baja tasa de deformación de la carcasa durante la producción en masa, menor tasa de reelaboración de PCB en comparación con las alternativas baratas de nylon.
3. Diseño para ahorrar espacio: El diseño curvado en ángulo recto permite la interconexión horizontal, ideal para dispositivos con una altura interna vertical limitada; diseño de estructura mecánica flexible para su gabinete.
4. Compatibilidad entre marcas: Completamente compatible con las cabeceras masculinas estándar de la industria de 2,54 mm; no se requiere ninguna modificación adicional al reemplazar otras marcas equivalentes.
5. Condiciones comerciales flexibles: soporte para prototipos con un MOQ pequeño, optimización de los costos de volumen masivo; espesor de chapa, localización de pines y modificación de pines disponibles para proyectos personalizados.

Aplicación

• Tableros de control industriales, módulos periféricos de PLC, transmisión de señales de sensores
• Hardware de IoT, pasarelas, placas de desarrollo integradas
• Dispositivos para el hogar inteligente, PCBA de control doméstico
• Equipo de ensayo y medición, interconexión interna de señales del instrumento
• Electrónica auxiliar para automóviles, conexión de señales de módulos de alimentación
• Las demás máquinas y aparatos para la fabricación o el almacenamiento de piezas metálicas

Opciones de personalización

1. Confirmar la dirección de montaje: este es unTipo de ángulo recto inclinado a 90°; seleccionar el tipo recto si se requiere el apareamiento vertical de entrada superior.
2. Verificar el compañero de apareamiento: debe emparejarse con el cabezal masculino estándar de 2,54 mm de broca cuadrada (0,64 mm de broca).
3. Elige el revestimiento:
   • El acero y el níquel: rentable para aplicaciones generales de señales interiores
   • Revestimiento de oro-níquel: seleccionar para equipos de alta humedad, ambiente de vibración o de larga vida útil
4. Nota del PCB: diseñar una almohadilla de perforación que coincida con la huella del alfiler doblado; mantener la temperatura y el tiempo de soldadura dentro del rango especificado para evitar la fusión del PBT.
5. Si necesita clavijas de localización, un número especial de pines o un grosor de chapa personalizado, envíenos su dibujo para obtener una cotización.
