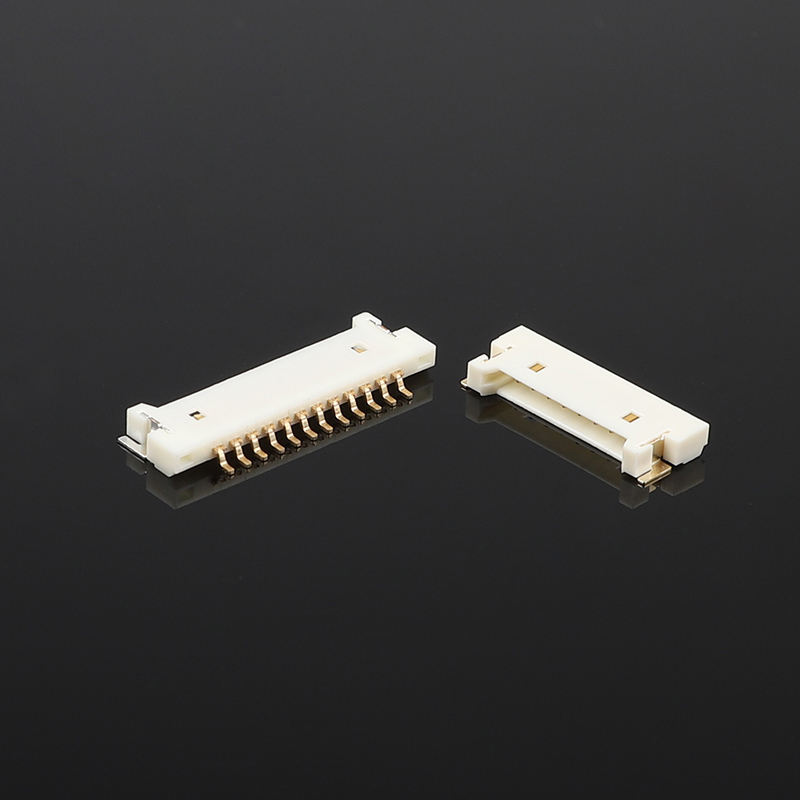

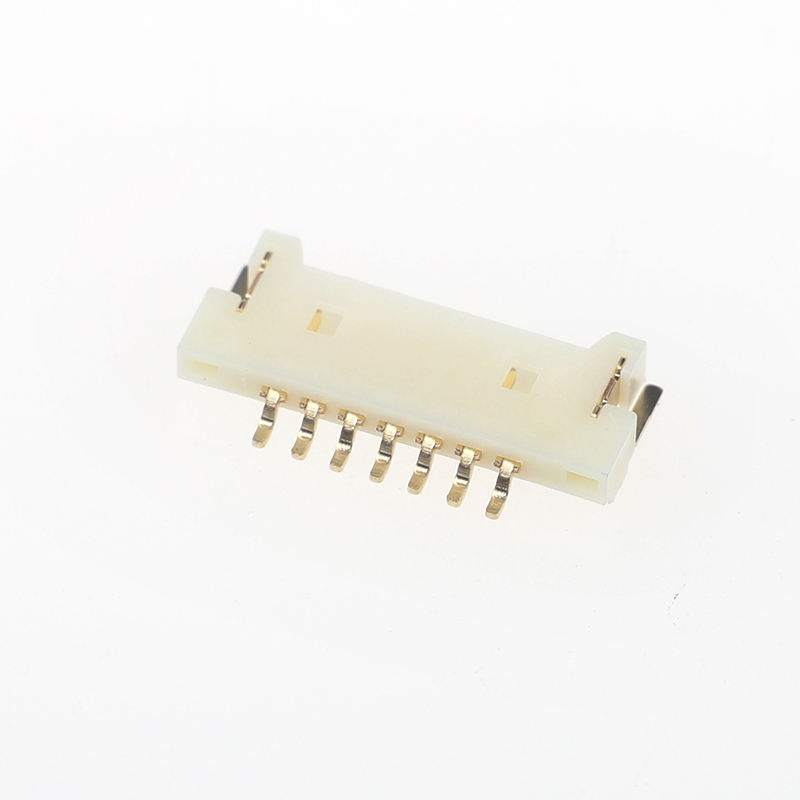

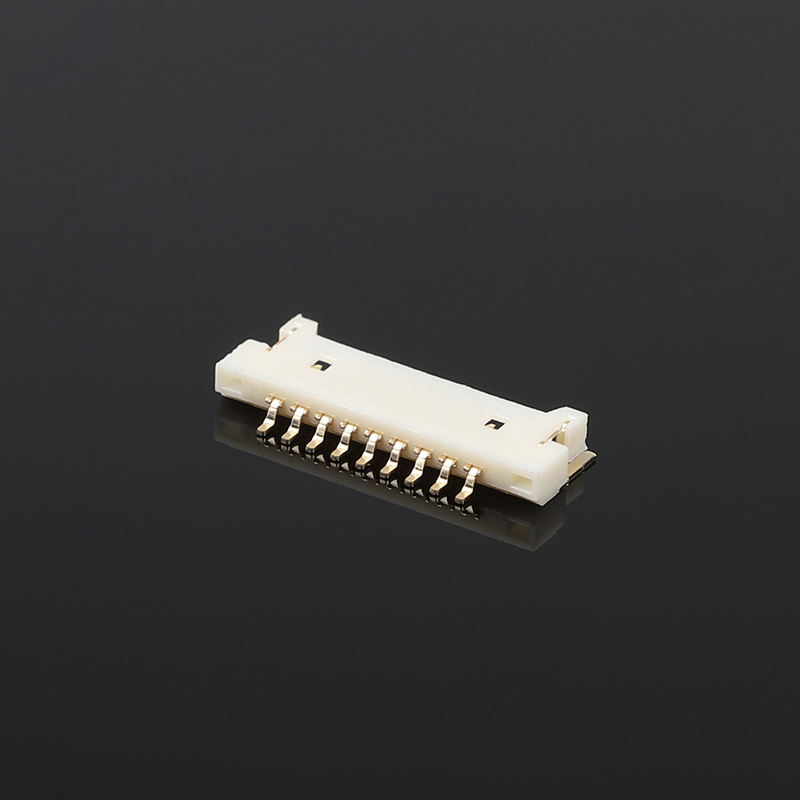

1.25 Ultra-Fino Parche Horizontal Conector Revestido en Oro WT125JW
Principales características del producto
- 1Oblea femenina SMD horizontal de perfil ultrabajo de.25 mm de anchura, sustitución de caída para la serie Molex 51146
- Contacto pleno dorado para la anti-oxidación, señal estable bajo vibración y ambiente húmedo

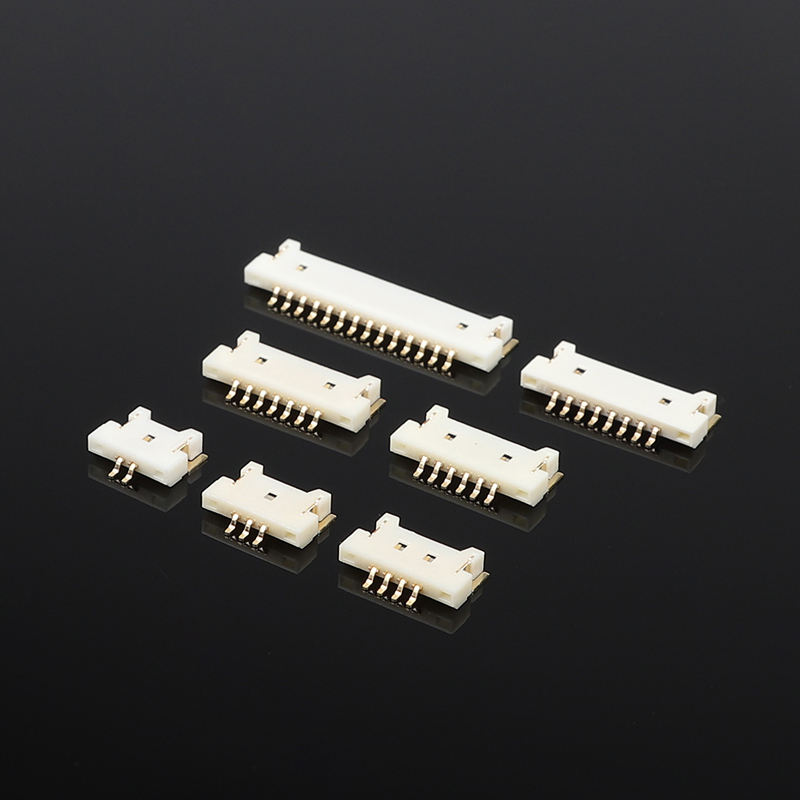

- 2-20 posiciones disponibles, embalaje de cinta y bobina para ensamblaje SMT de alta velocidad
- Diseño polarizado + bloqueo de fricción contra el desacoplamiento, evita la desconexión accidental
- En el caso de las máquinas de trituración, se utilizará un sistema de trituración de aluminio.
Especificaciones técnicas
Parámetros mecánicos generales
| Punto de trabajo |
Especificación |
| El tono |
1.25 mm |
| Tipo de producto |
Se aplicarán las siguientes medidas: |
| Número de pines |
2-20 Posiciones |
| En fila |
En una sola fila |
| Orientación para el apareamiento |
Horizontal / ángulo recto con respecto al PCB |
| El montaje |
Envases SMD de montaje superficial, cinta y bobina |
| Polarización |
Sí, contra la inserción errónea |
| El bloqueo |
Bloqueo de fricción para el apareamiento seguro |
| Referencias cruzadas |
de la serie Molex 51146 |
Características materiales y eléctricas
| Punto de trabajo |
Especificación |
| Material de contacto |
Fósforo Bronce |
| Plastificación de contacto |
Con una base de níquel, de acero |
| Materiales para la vivienda |
El uso de la materia prima para la fabricación de la materia prima es obligatorio. |
| Corriente nominal |
1A por alfiler (AWG 28-32) |
| Voltagem nominal |
125 V CA/CC |
| Max. Resistencia al contacto |
≤ 20 mΩ |
| Min. Resistencia al aislamiento |
≥ 1000 MΩ |
| Resistencia a la tensión |
500 V de corriente alterna / 1 minuto |
Guía ambiental y de soldadura
| Punto de trabajo |
Especificación |
| Temperatura de funcionamiento |
-40 °C ~ +105 °CAlibaba.co. está muy bien. |
| Temperatura de almacenamiento |
-25 °C ~ +60 °C |
| Perfil de la soldadura |
Compatible con el reflujo SMT libre de plomo (pico máximo 260 °C) |
| El cumplimiento |
RoHS y REACH |
| Nota |
No aplicar esfuerzos mecánicos durante o después de la soldadura por reflujo |
Características del producto
- Instalación SMD horizontal ultrafina en ángulo recto, baja ocupación del espacio de la placa para el diseño del dispositivo delgado
- Base de contacto de bronce de fósforo con recubrimiento completo de oro, baja resistencia al contacto, excelente rendimiento anticorrosión y antioxidante
- Característica de llave polarizada para evitar la inserción inversa; bloqueo de fricción incorporado asegura el apareamiento estable, anti-caída bajo choque de vibración
- Casas: termoplástico UL94V-0 resistente a altas temperaturas, compatible con el perfil de soldadura de reflujo libre de plomo estándar
- 2-20 posiciones configurables; se ajusta estrictamente a la huella de PCB Molex 51146, reemplazo directo sin modificación de PCB
- Cargador de cinta y carrete para recogida y colocación automática; opciones personalizadas de recuento de pines y revestimiento disponibles para proyectos OEM
Ventajas del producto
- Reemplazo directo: 1: 1 huella compatible con Molex 51146, sin necesidad de rediseño de PCB, acorta el ciclo del proyecto y el riesgo de migración de BOM
- Contacto totalmente dorado: En comparación con la versión estandarizada de estaño, mejor rendimiento para aplicaciones de alta humedad, propensas a las vibraciones, larga vida útil, menor riesgo de conexión intermitente
- Amigable para la fabricación: Diseño optimizado de las almohadillas SMD, portador estable de cinta y bobina, alto rendimiento de selección y colocación para la producción en masa
- Personalización flexible: Apoyo al número de alfileres personalizados, grosor del revestimiento, embalaje especial para proyectos OEM/ODM
- Alternativa optimizada en función de los costes: cadena de suministro interna estable, plazos de entrega más cortos frente a las piezas originales importadas, coste total competitivo para pedidos de volumen medio-alto
Aplicación
- Electrónica de consumo: pequeños electrodomésticos, dispositivos portátiles, paneles inteligentes, equipos portátiles
- Display y módulo táctil: conexión de señal interna de pantalla LCD / OLED, módulos de pantalla táctil
- Control industrial: sensores compactos, controladores pequeños, equipos de seguridad y alarma
- Dispositivo médico: Instrumentos médicos portátiles (sólo conexión a nivel de señal)
- IoT y hardware inteligente: nodos de sensores inteligentes, módulos de comunicación en miniatura
Guía de selección de clientes
- Selección del número de pines: Confirme los canales de señal/alimentación reales; seleccione 2-20P en consecuencia.
- Opción de revestimiento: Se puede elegir la versión dorada completa para los requisitos de alta humedad, vibración y larga vida útil; la alternativa de estaño disponible para proyectos de uso general sensibles a los costes.
- Diseño de PCB: Siga el diseño de la almohadilla recomendado por WT125JW (igual que la huella de Molex 51146).
- Recuerdo de apareamiento: Utilice una carcasa de acoplamiento y terminales de acoplamiento compatibles con la serie 51146; aplique el ancho de alambre AWG 28-32.
- Reuniones: Para el SMT automático se deberá utilizar cinta y bobina; sólo se permite el ensamblaje manual para prototipos de pequeños lotes.
- Soldadura: Se debe seguir estrictamente la curva de temperatura de reflujo libre de plomo; se debe evitar el reflujo secundario de alta temperatura repetido.
Preguntas frecuentes
1P: ¿Tiene un catálogo? ¿Puede enviarme el catálogo para comprobar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2P: No encuentro el producto en su catálogo.Logue, ¿puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Sólo háganos saber qué producto necesita, y cuántos quiere. Si no lo tenemos, también podemos diseñar y hacer un nuevo molde para producirlo.Para su referencia, hacer un molde ordinario tomará alrededor de 35-45 días.
3P: ¿Puede proporcionar una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos 5-10 pcs de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío
4P: ¿Qué hay de su plazo de entrega?
R: Los productos de stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días
5P: ¿Cómo envío mi pedido?
R: Para paquetes pequeños, envíalos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Usamos cajas de exportación estándar.Somos responsables de cualquier daño del producto causado durante la entrega.
6P: ¿Qué tipo de pago acepta? ¿Puedo pagar en RMB?
A: Aceptamos T/T ((Transferencia bancaria), Western Union y PayPal. Asegúrese de que podemos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7P: ¿Qué tal el control de calidad de su empresa?
R: Obedecemos estrictamente ISO9001, IQC, OQC, IPQC, QA ocupan el 10% de nuestro departamento de calidad.
8P: Necesito su lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos.y los precios siempre están cambiando debido al costo del material y la cantidadY usted puede darnos una lista de todos los artículos que necesita; vamos a confirmar cuidadosamente uno por uno y le dará una especificación y lista de precios
9P: ¿Puede hacer productos personalizados y embalaje personalizado?
R: Sí. Hemos hecho un montón de personalizado
En cuanto al embalaje personalizado, no hay problema para nosotros poner su logotipo u otra información en el paquete.Sólo tengo que señalar que incurre en costos adicionales.
10P: ¿Qué certificados tiene?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Las pruebas de calidad de los productos incluidos en la muestra se realizarán en el sitio web del fabricante.
