Carcasa de conector macho vertical y en ángulo recto compatible con JST de 1,25 mm / XH 2,54 mm / PH 2,0 para cable a placa | Conectores PCB 2510
Puntos destacados del producto

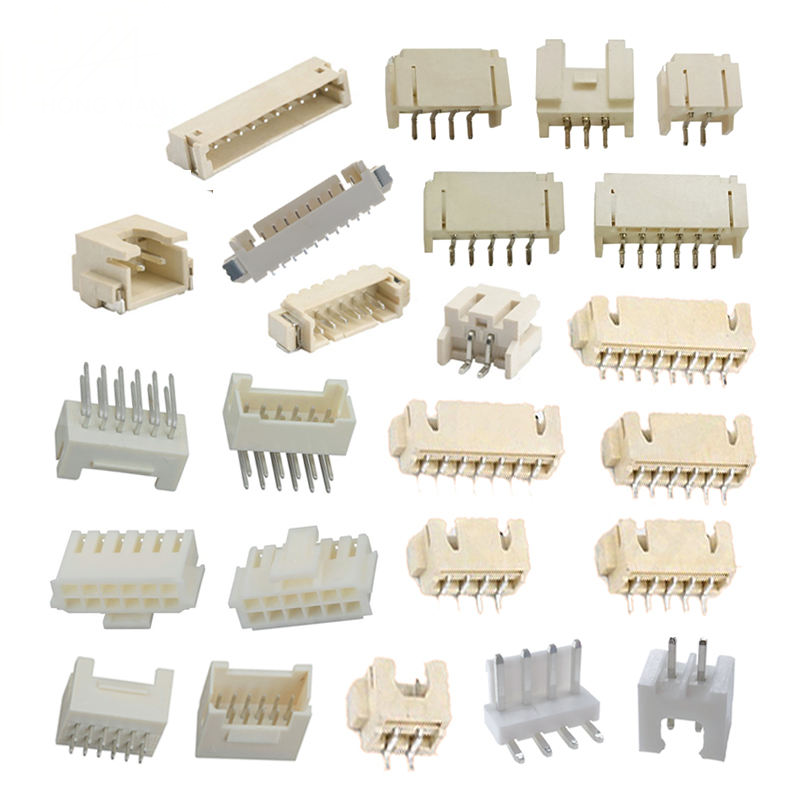

- Plataforma de paso múltiple:1,25 mm / PH2,0 mm / XH2,54 mm / 2510 2,54 mm, compatible con los estándares de huella JST

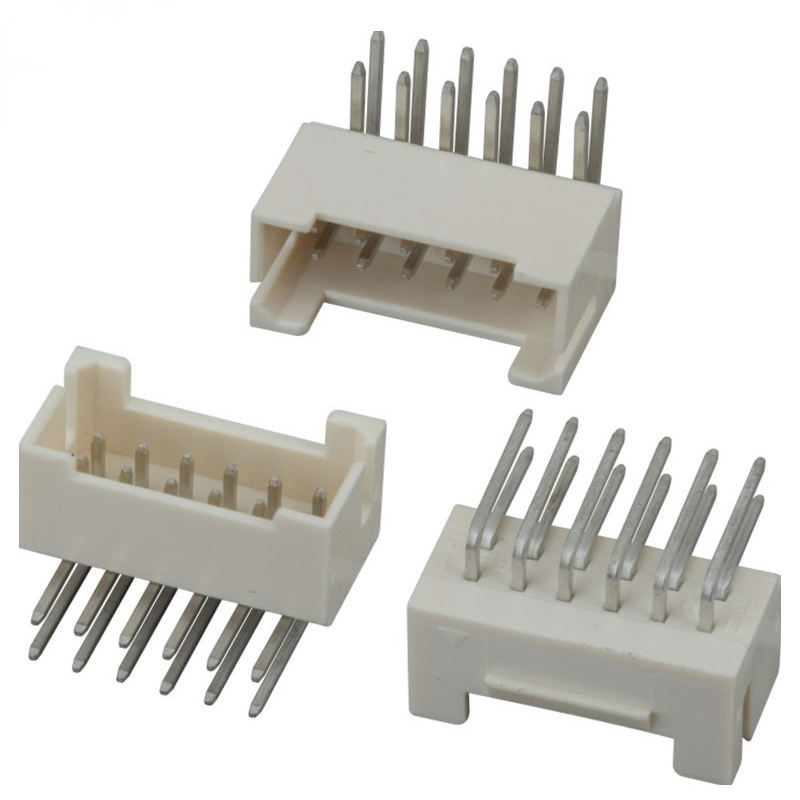

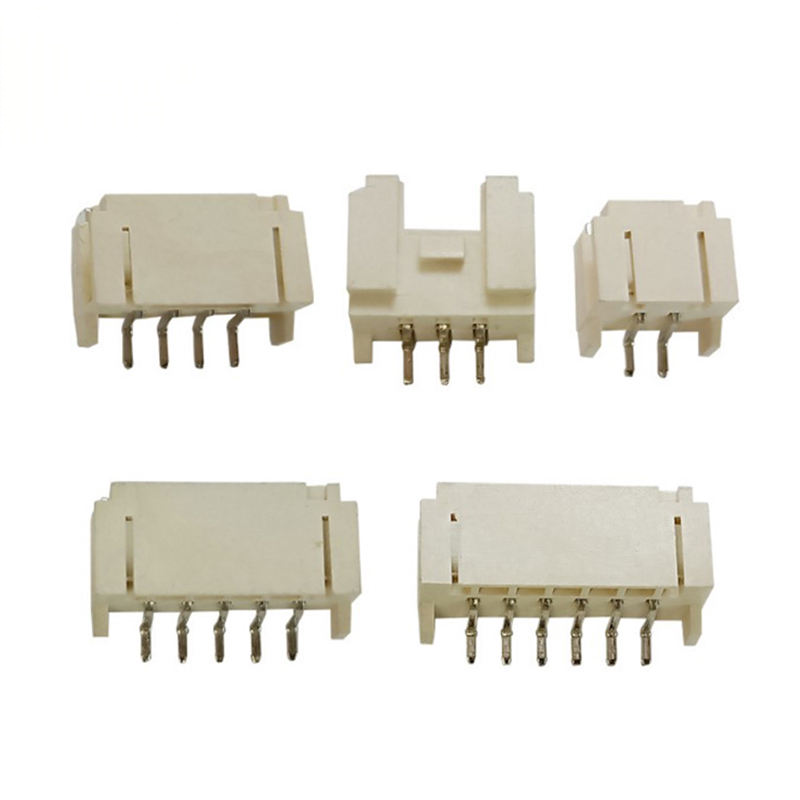

- Opciones de montaje dual:Cabezales macho de oblea verticales (rectos) y en ángulo recto (R/A 90°), THT through-hole para montaje estándar en PCB
- Sistema completo tipo crimpado: cabezal PCB + carcasa de plástico + terminales de crimpado, número de pines 2-20P fila única
- Cumple con RoHS y REACH; material aislante UL94-V-0; contactos de bronce fosforado estañado para una transmisión de señal y potencia estable
- Optimizado para producción en masa: rendimiento de crimpado estable, acoplamiento de baja fuerza de inserción, costo competitivo frente a piezas de marca original
Especificaciones técnicas
Parámetros mecánicos generales
| Artículo |
Especificación |
| Paso disponible |
1,25 mm / PH2,0 mm / XH2,54 mm / 2510-2,54 mm |
| Número de pines |
2-20 posiciones, fila única |
| Tipo de montaje |
Vertical (Recto 180°), Ángulo Recto (R/A 90°), THT Through-Hole |
| Ciclos de acoplamiento |
Mínimo 300 ciclos |
| AWG de cable aplicable |
AWG#30-#22 (depende de la variante de paso) |
| Soporte de grosor de PCB |
PCB estándar de 1,6 mm |
| Estructura de bloqueo |
Bloqueo positivo por fricción |
Características de materiales y eléctricas
| Artículo |
Especificación |
| Material del contacto |
Bronce fosforado |
| Recubrimiento del contacto |
Estándar de estaño mate; flash dorado opcional |
| Aislante de la carcasa |
PA66, clasificación de inflamabilidad UL94-V-0 |
| Corriente nominal (por pin) |
1,0A-3,0A sujeto a la variante de paso; reducción en temperatura ambiente elevada |
| Voltaje nominal |
250V AC/DC |
| Resistencia de contacto inicial |
≤10 mΩ |
| Resistencia de aislamiento |
≥1000 MΩ |
| Voltaje de resistencia |
1000V AC / 1 minuto, sin avería |
Guía ambiental y de soldadura
| Artículo |
Especificación |
| Temperatura de operación |
-25°C ~ +85°C (incluida la temperatura de aumento de corriente) |
| Proceso de soldadura |
Soldadura por ola para cabezales THT; soldadura estándar through-hole |
| Temperatura y tiempo de soldadura sugeridos |
Máximo 260°C, ≤5 segundos de inmersión del pin |
| Cumplimiento |
RoHS 2.0, REACH |
| Condición de almacenamiento |
Interior seco, evitar gas corrosivo, -10°C ~ +40°C |
Características del producto
- Doble orientación: recto vertical para cableado de entrada superior; ángulo recto R/A para enrutamiento de cable de entrada lateral, libertad flexible de diseño de PCB
- Posiciones de 2-20 en fila única, tolerancia de paso de pines consistente ±0,05 mm, garantiza un acoplamiento preciso y evita daños por inserción incorrecta
- Brazos de contacto de bronce fosforado con recubrimiento de estaño; recubrimiento opcional de flash dorado para proyectos de alto ciclo / entorno corrosivo
- Material de carcasa PA66 UL94-V-0, antienvejecimiento, buena resistencia térmica para procesos de soldadura por reflujo y por ola
- Diseño de pestillo de bloqueo positivo por fricción en la carcasa, mejora el rendimiento anti-extracción bajo condiciones de vibración moderada
- Solución completa de terminación crimpada: terminales de crimpado y carcasas a juego suministrados juntos; funciona con herramientas de crimpado estándar de la industria
- Compatibilidad mecánica directa con la huella estilo JST; no se requiere modificación de la huella de PCB para proyectos de reemplazo
- Estricto control de calidad de entrada y salida: verificación dimensional, resistencia de contacto, prueba de rigidez dieléctrica por lote
Ventajas del producto
- Suministro integral multipaso: cubre especificaciones de cable a placa de uso común de 1,25 / 2,0 / 2,54 mm, reduce su carga de trabajo de gestión de BOM de múltiples proveedores
- Flexibilidad de diseño: las opciones de cabezal vertical y en ángulo recto se adaptan a espacios reducidos en la carcasa, evitan conflictos de enrutamiento de cables en PCB compactas
- Reemplazo directo optimizado en costos: mecánicamente compatible con estilo JST, acorta el tiempo de entrega y reduce el costo de los componentes sin rediseñar el diseño de la PCB
- Amigable para producción en masa: calidad estable del terminal de crimpado, compatible con equipos de crimpado estándar; baja tasa de fallas para talleres de arneses
- Selección de recubrimiento de doble grado: estañado para proyectos regulares sensibles al costo; flash dorado para dispositivos de alta vibración / alto ciclo de acoplamiento
- Cobertura de control de calidad de rango completo: dimensiones mecánicas, rendimiento eléctrico, documentos de certificación de materiales disponibles para auditoría del cliente
Aplicación
- Electrónica de consumo: electrodomésticos, módulos de hogar inteligente, cableado interno de ventiladores y motores, placas de controlador LED
- Hardware IoT y embebido: módulos de sensores, conexiones internas de paquetes de baterías, placas de control
- Equipos industriales: controladores industriales pequeños, equipos de prueba, interconexión de señal-potencia interna de instrumentos
- Impresoras 3D y equipos RC, hardware de automatización de oficinas, cableado interno no crítico para dispositivos médicos
Preguntas frecuentes
1. P: ¿Tienen catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo, ¿pueden fabricar este producto para mí?R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
3. P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 unidades de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío.
4. P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
5. P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Cumplimos estrictamente con ISO9001, IQC, OQC, IPQC, QA ocupan el 10% de nuestro departamento de calidad. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre cambian debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente arneses de cables). Sobre el embalaje personalizado, no hay problema para que pongamos su logotipo u otra información en el paquete. Solo hay que señalar que incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
